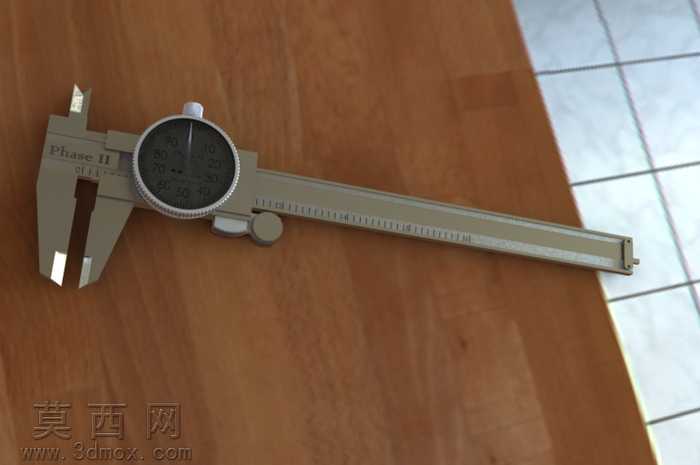

带表游标卡尺高精度测量工具三维设计

本次三维建模围绕带表游标卡尺展开，完整还原了阶段II表盘式卡尺的全部结构细节，建模过程中严格遵循实物的尺寸比例与装配逻辑，保证各部件的配合关系完全符合实际量具的使用要求。首先针对卡尺的主体尺身进行建模，精准刻画尺身上的刻度标识、滑动导轨槽结构，保证尺身的平直度与刻度间距的精度，还原金属尺身的哑光金属质感，对尺身表面的蚀刻刻度做了凹凸纹理处理，模拟真实量具的刻度加工效果。其次针对表盘组件进行精细化建模，完整还原圆形表盘的外圈防护结构、表盘指针、刻度盘、锁紧旋钮结构，表盘的玻璃表蒙做了透明材质处理，添加轻微的反光与折射效果，还原玻璃材质的通透质感，指针部分做了金属烤漆质感处理，保证指针的视觉辨识度。针对卡尺的量爪结构，分别还原内测量爪与外测量爪的刃口结构，精准控制量爪的测量面平整度，模拟量爪经过淬火处理的硬质合金表面质感，对量爪与尺身的连接滑动结构做了装配约束，保证滑动部件的运动逻辑符合真实卡尺的使用状态。建模过程中还还原了卡尺的滑动锁紧装置、深度测量杆结构，深度测量杆与尺身的滑动配合间隙做了精细化处理，保证各活动部件在虚拟装配状态下可实现真实的滑动、锁紧动作。材质渲染阶段，针对卡尺不同部件的材质差异做了区分处理：尺身主体采用不锈钢拉丝材质，添加细微的拉丝纹理与金属反光效果，还原不锈钢量具的真实触感；表盘外圈采用镀铬亮面金属材质，添加高反光属性模拟镀铬层的光亮质感；手柄防滑部位做了细微的滚花纹理处理，还原防滑结构的粗糙触感；锁紧螺丝等小部件采用发黑处理的金属材质，与主体不锈钢材质形成视觉区分。设计过程中参考了实物卡尺的结构原理，对内部的齿条传动结构也做了简化还原，保证表盘指针随尺身滑动的传动逻辑准确，虽然当前模型缺少少量断片结构，但已完整覆盖卡尺的核心外观与核心功能结构，可用于量具结构教学、产品展示、机械原理演示等场景，整体模型的渲染效果贴近实物实拍质感，光影处理采用柔和的室内漫反射光，搭配木质桌面的环境反射，让模型呈现出真实的放置效果，清晰展现各部件的结构细节与材质特征。
