单级离心泵壳体一体式结构三维设计

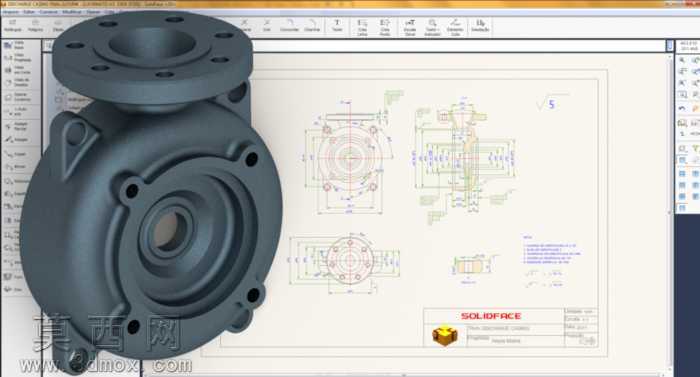

本次设计的单级离心泵壳体采用三维参数化建模方式完成，建模过程中首先梳理离心泵壳体的功能逻辑：作为离心泵的核心承压容纳部件，壳体需要同时实现叶轮腔包容、流体进出口导流、安装定位连接三大核心功能，因此建模初始阶段先以旋转特征构建主体回转腔体，精准匹配叶轮的安装间隙尺寸，保证腔体流道的圆弧过渡顺滑，避免流体在腔体内形成紊流、涡流损失，提升泵的运行效率。进出口法兰部分采用拉伸凸台配合阵列孔特征完成，严格遵循法兰连接的通用尺寸规范，保证法兰端面的平面度、螺栓孔的位置度公差，确保后续与管路连接时的密封性能，避免运行过程中出现流体渗漏问题。壳体侧面的安装耳、加强筋结构采用筋特征与圆角过渡处理，在不额外增加壳体整体壁厚的前提下，提升壳体的结构刚性，降低铸件在冷却成型过程中出现缩孔、变形的概率，同时也能承受泵运行过程中产生的流体压力脉动与振动载荷。建模过程中对壳体的壁厚做了均匀化处理，所有转角位置均设置铸造圆角，符合砂型铸造的工艺要求，避免出现尖角导致的应力集中问题，同时也方便后续的铸造拔模操作。材质预设方面，针对泵壳体常用的灰铸铁材质做了材质参数调整，还原铸铁件表面的哑光磨砂质感，渲染阶段采用工作室环境光，多角度展示壳体的外部结构与腔体内部的流道形态，同时配套生成对应的二维工程视图，标注关键的安装尺寸、形位公差与配合要求，能够直接用于后续的铸造工艺编制、机加工工序规划与成品检验环节。整个壳体为一体式单一结构，没有拆分多余的装配件，减少了泵体组装时的密封连接点，进一步降低了整机的泄漏风险，结构设计兼顾了流体力学性能、结构强度与加工工艺性，能够适配中小流量单级离心泵的使用需求。
