132kV高压开关组合电气设备三维设计

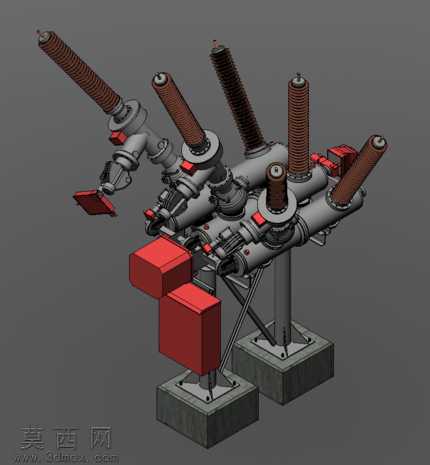

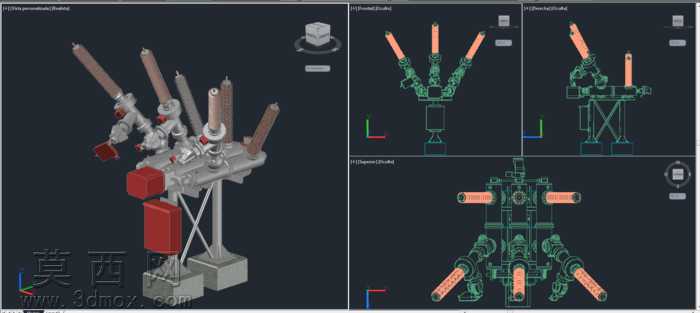

本模型为132kV电压等级的高压组合电气功能模块三维设计成果，建模过程严格遵循高压输配电设备的工程设计规范，完整还原了该类集成式电气装置的全部核心结构。建模阶段采用自底向上的装配设计思路，首先对各独立功能单元进行单独建模：针对六组不同朝向的绝缘套管，精准还原了其伞裙状外绝缘结构的每一处细节，通过曲面建模工具逐圈绘制伞裙轮廓并放样成型，保证绝缘爬距的参数符合132kV电压等级的绝缘设计要求；对断路器灭弧室单元，还原了其内部触头传动结构与外部密封壳体的装配关系，壳体的法兰连接位、密封槽结构均按照实际工程尺寸绘制；电压互感器单元还原了绕组封装壳体与一次接线端子的结构，隔离开关单元还原了动触头、静触头的分合闸运动配合结构，接地开关单元还原了接地触头与操作联动机构的连接关系。在整体装配阶段，按照三相共箱式组合电器的布局逻辑，将各功能单元集成安装在两根立式支撑立柱的顶部汇流壳体上，各套管按照不同的出线朝向排布，兼顾电气安全距离与现场安装的布线需求；底部支撑结构还原了混凝土基座、预埋固定螺栓、支撑钢架的完整结构，基座的地脚螺栓孔、加强筋结构均做了细节还原，侧边的两个红色控制箱体还原了操作机构舱的外形、散热筋、接线端口的细节。材质渲染阶段，为绝缘套管赋予棕褐色陶瓷绝缘材质，还原陶瓷表面的半哑光釉面质感；为金属壳体、支撑结构赋予银灰色金属漆材质，还原铸铝壳体的磨砂金属质感；为控制箱体赋予醒目的红色哑光防护漆材质，为混凝土基座赋予灰色混凝土粗糙颗粒质感，为密封法兰、螺栓等标准件赋予镀锌金属亮面质感。整体模型严格遵循高压电气设备的设计逻辑，各部件的装配间隙、连接关系均符合实际生产装配要求，完整呈现了高电压倒送技术模块的集成化设计特点，可用于高压电气设备的结构展示、安装模拟、教学演示等场景。
