油浸式电力变压器外观结构三维建模

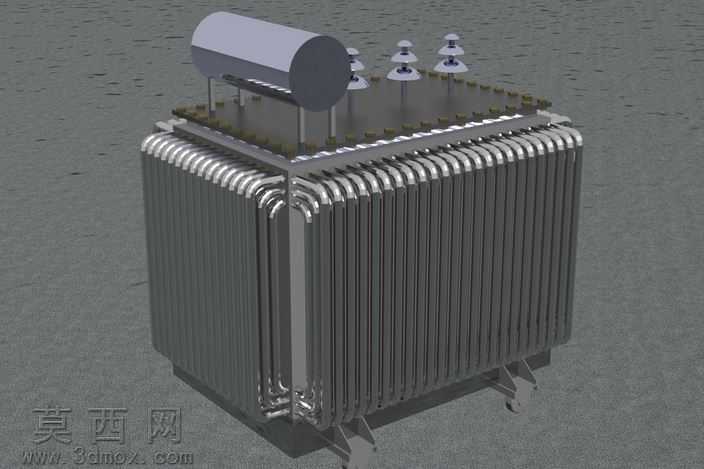

本模型为油浸式电力变压器的外观结构三维建模成果，建模过程以真实工业油变的外观比例为基准，在三维建模软件中先完成整体轮廓的搭建：首先确定变压器器身的长方体基准尺寸，还原其外壳排布的波纹式散热片结构，逐片构建散热片的弯折弧度与排布间距，保证散热结构的视觉还原度与真实产品一致。顶部区域依次完成储油柜、高低压绝缘套管的结构建模，储油柜采用卧式圆柱造型，还原其与器身顶部的连接支架结构；高低压绝缘套管按照层级伞裙造型逐段构建，区分不同电压等级套管的尺寸差异，还原套管在箱盖的排布位置。器身底部的支撑滚轮、接地端子等附属结构也逐一还原，保证整体结构的完整性。材质渲染阶段，为器身外壳与散热片赋予哑光深灰金属材质，模拟真实变压器外壳的烤漆金属质感，调整材质的粗糙度参数避免过度反光；储油柜与套管采用半光泽的深灰漆面材质，伞裙部分赋予浅灰绝缘瓷质材质，调整材质的反光度与细微纹理，还原瓷质绝缘件的温润质感；顶部箱盖的密封胶条赋予黑色橡胶材质，底部支架与滚轮赋予铸铁哑光材质，区分不同部件的材质差异。场景渲染采用素色工业地面作为背景，添加柔和的环境漫反射光与定向主光源，投射柔和阴影突出模型的结构层次，清晰展现各部件的位置关系与造型特征。建模过程中严格遵循油浸式变压器的真实外观比例，未对结构进行夸张变形，各部件的相对位置、尺寸比例均参考实际工业产品参数调整，既保证了模型的视觉真实感，也清晰呈现了油浸式变压器的外部结构组成，可用于电力设备科普、工业场景搭建、相关产品展示等场景的素材使用。
