带接线端子的TSZZB电流互感保护装置

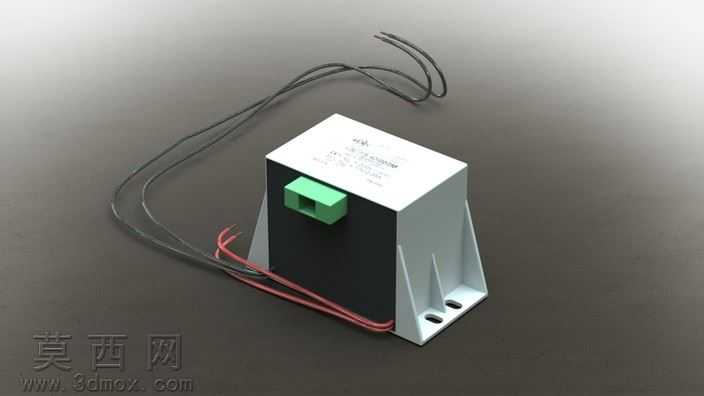

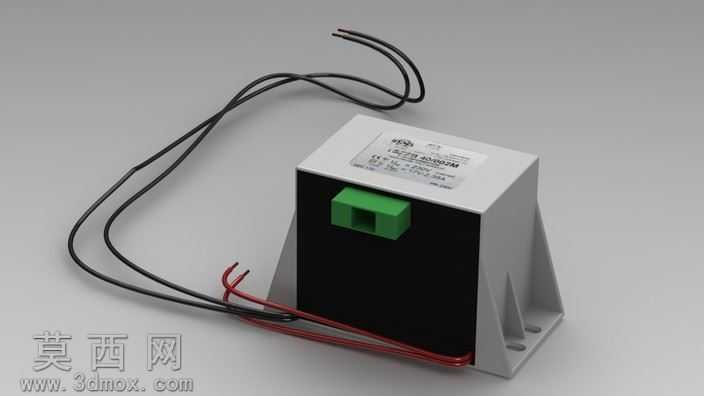

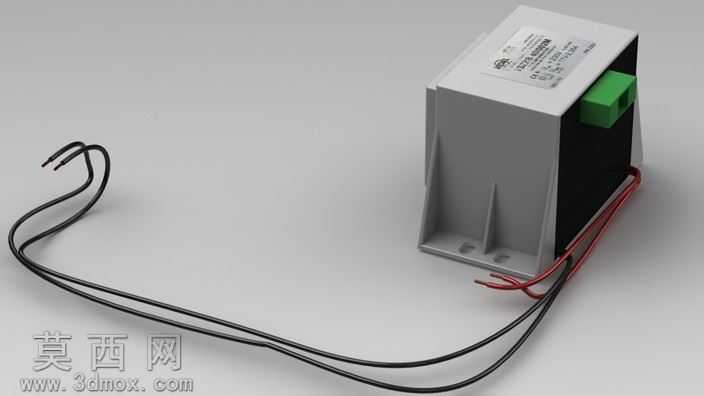

本作品为TSZZB系列230V电流互感与线保集成装置的三维建模成果，建模过程依托主流三维设计软件完成全参数化构建，首先从装置的核心功能结构出发，先完成主体外壳的基础轮廓绘制：外壳采用阻燃工程塑料的典型方型壳体结构，侧面设计有加强筋结构，既还原了实物的结构强度设计特征，也通过筋位的凹凸结构丰富了模型的细节层次，壳体底部预留的两个安装固定孔位严格按照实物安装尺寸绘制，保证模型可直接用于安装场景的装配验证。建模过程中对壳体顶部的参数铭牌区域做了细节还原，通过贴图与浅浮雕特征结合的方式，还原了铭牌的标识区域特征，壳体侧部的绿色接线端子采用独立零件建模，还原了端子的卡槽结构与接线位形态，保证端子与壳体的装配间隙符合实际生产的公差要求。出线线缆部分采用扫掠特征完成建模，分别还原了黑色输入线缆与红色输出线缆的自然弯曲形态，线缆端部的剥线露铜结构也做了精细化处理，还原了实物接线端的真实状态。材质渲染阶段，为外壳赋予哑光浅灰色阻燃塑料材质，调整材质的粗糙度参数还原工程塑料的磨砂质感，接线端子赋予亮绿色硬质塑料材质，金属安装孔位赋予镀锌金属材质，线缆部分分别赋予黑色、红色的绝缘橡胶材质，调整材质的反光度模拟橡胶外皮的柔和反光特性，铭牌区域赋予哑银不干胶材质，还原真实铭牌的视觉效果。设计思路上，该模型严格遵循电气元件的实际尺寸比例构建，既完整还原了装置的外观形态，也保留了所有装配结构特征，可用于电气柜装配模拟、产品展示动画、教学演示等多个场景，建模过程中对所有特征做了参数化关联，后续可根据不同电压等级的产品参数快速调整尺寸，衍生出同系列不同规格的装置模型，模型的结构拆分清晰，各独立零件均可单独导出用于工程图生成或装配干涉检查。
