三通式带安装法兰流体管路连接件

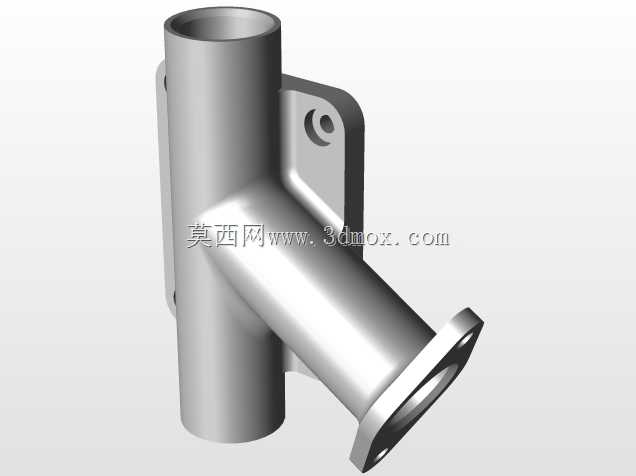

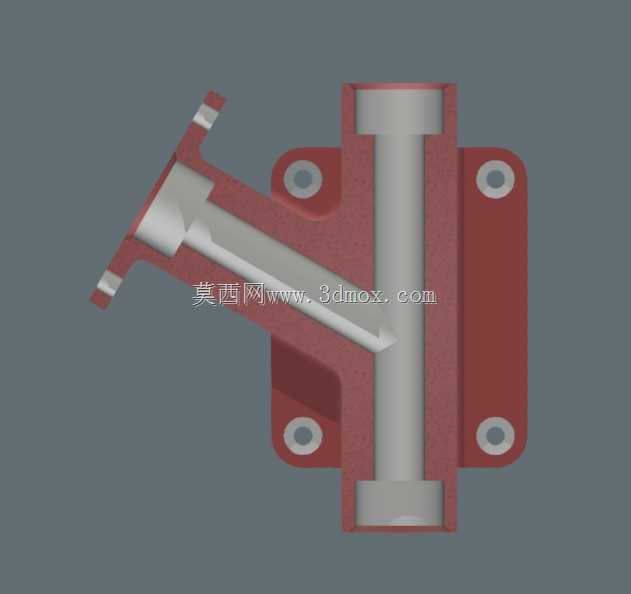

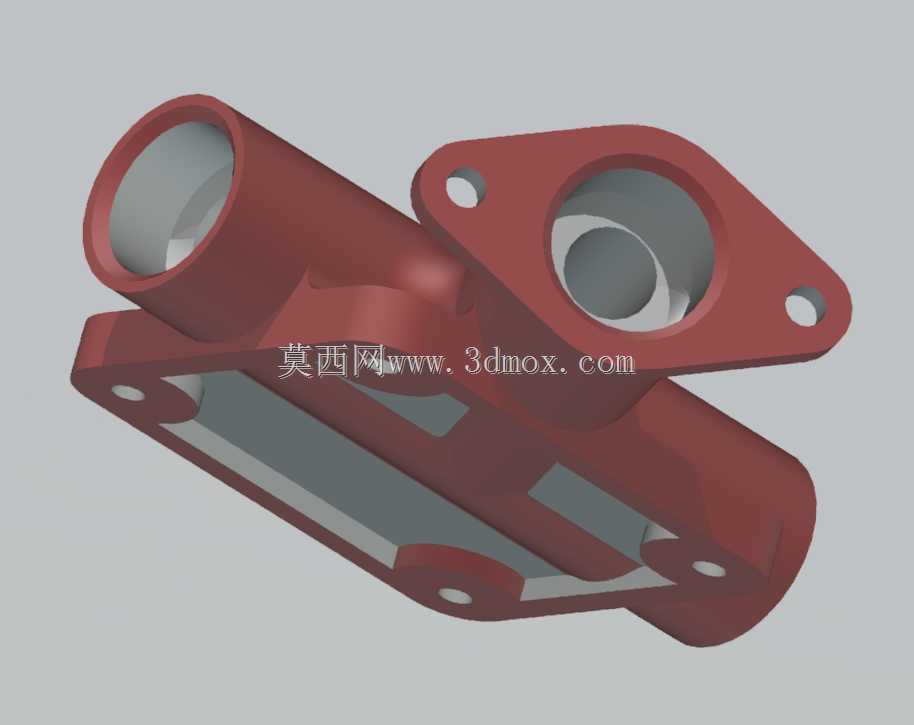

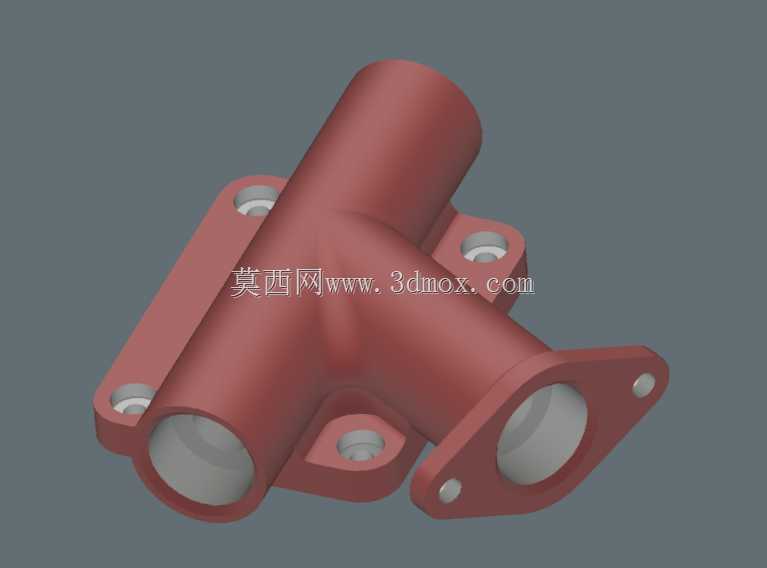

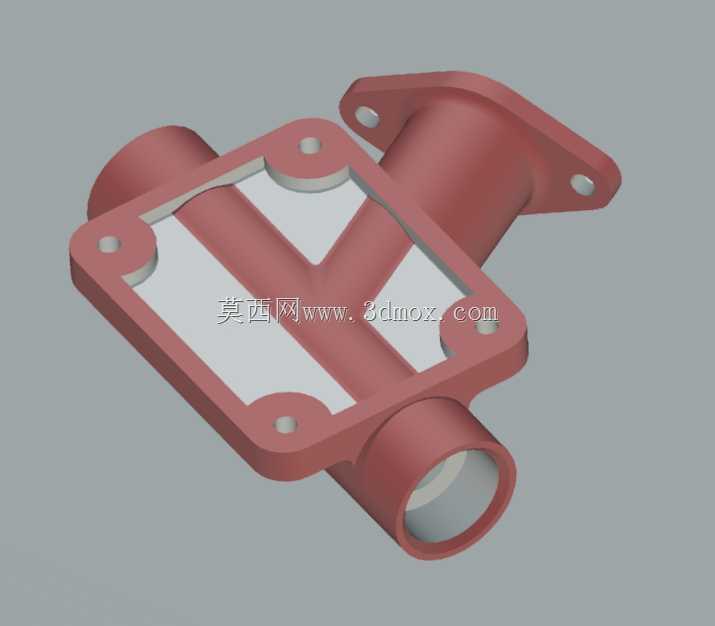

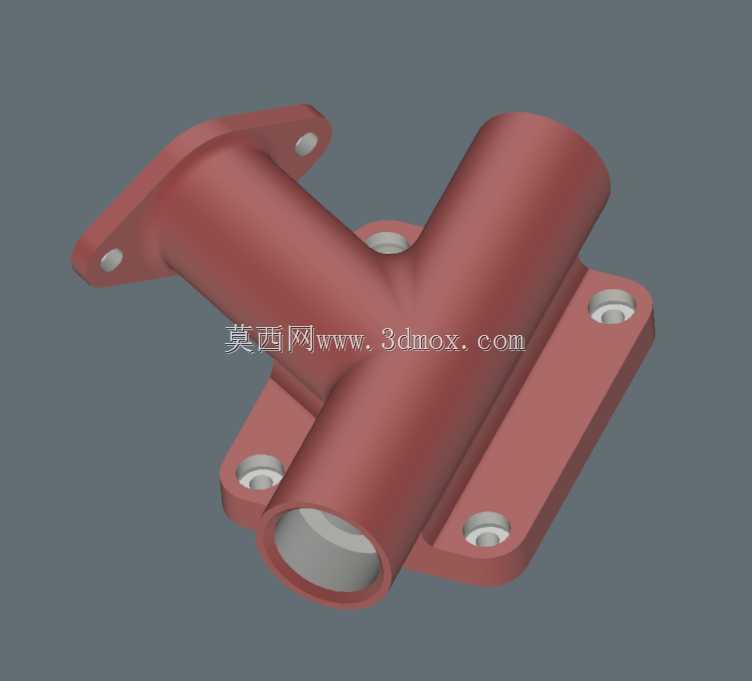

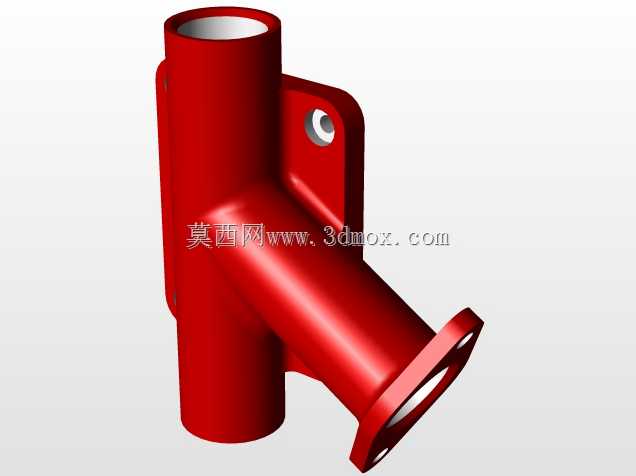

这类带安装支座的三通管路连接件，主要应用在中小通径的流体输送回路中，常见于工业液压站、润滑系统、小型气动控制回路以及车用冷却支路的管路布局场景，承担单路流体分流、两路流体合流的核心功能，可实现介质在三个方向的通路切换与汇通，无需额外拼接多组接头就能完成管路的分支布局，能有效减少管路连接点的泄漏风险。从结构设计来看，主体采用等径三通的流道布局，三个通路口径保持一致，流道内壁做了顺滑过渡处理，避免介质流经转角位置时产生紊流、压损过大的问题，同时减少介质内杂质在转角处的沉积，降低长期使用后的管路堵塞概率。主体外侧延伸出一体化的安装法兰与固定支耳，其中两个通口端自带菱形法兰安装面，法兰面上预留了螺栓定位孔，可直接与对应通径的管路法兰端面对接，通过螺栓锁紧实现端面密封，无需额外焊接转接接头；主体下方的一体式安装支座上分布了四个安装沉孔，沉孔深度经过匹配计算，可保证螺栓锁紧后端面不突出支座平面，安装时可直接将整个三通件固定在设备基座、阀块安装面或者机架预设的安装位上，抵消管路工作时产生的振动与管路应力，避免接头长期受交变载荷出现焊缝开裂、密封失效的问题。设计过程中，安装孔位的位置度公差控制在±0.1mm范围内，保证与预设安装基座的孔位完全匹配，法兰端面的平面度要求控制在0.05mm以内，确保密封垫片压紧后受力均匀，不会出现局部间隙导致的泄漏。整体外形的安装边界充分考虑了狭小设备舱内的布局需求，三个通口的轴线夹角经过优化，避免安装后与周边其他管路、电气元件产生干涉，支座的厚度经过强度校核，可承受1.6MPa工作压力下的管路轴向推力，不会出现支座变形导致的安装错位。零件外表面做了均匀的防锈涂覆处理，可适应常规工业环境下的防腐蚀要求，适配矿物液压油、润滑脂、压缩空气、冷却水等多种常规工业介质的输送需求，在实际设备装配中，这类一体式三通接头相比拼接式接头，装配效率可提升40%以上，后期维护时拆卸也更为便捷，无需切割管路即可完成接头的更换作业。
