Robotraffic竞赛轮式移动机器人底盘结构

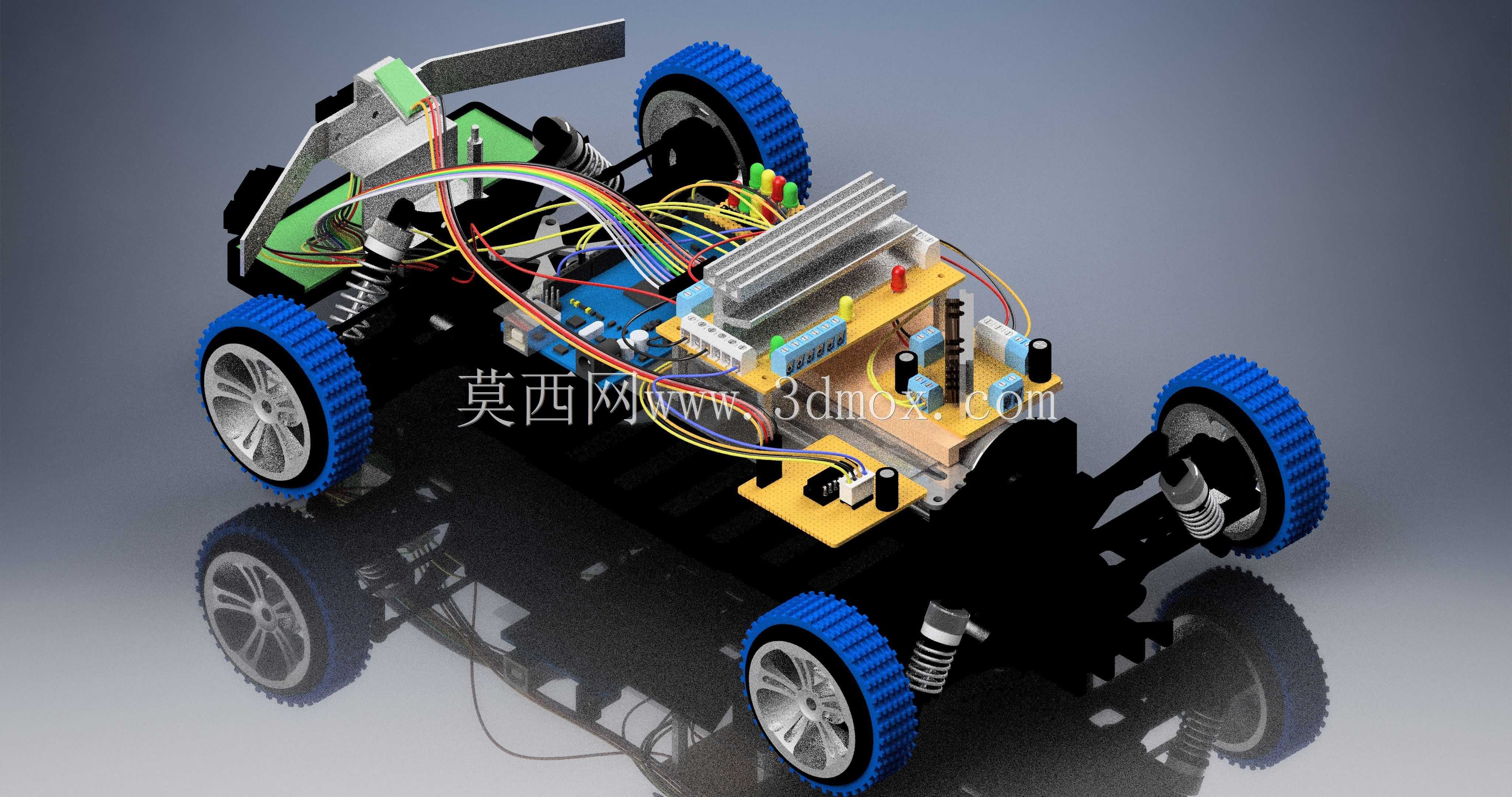

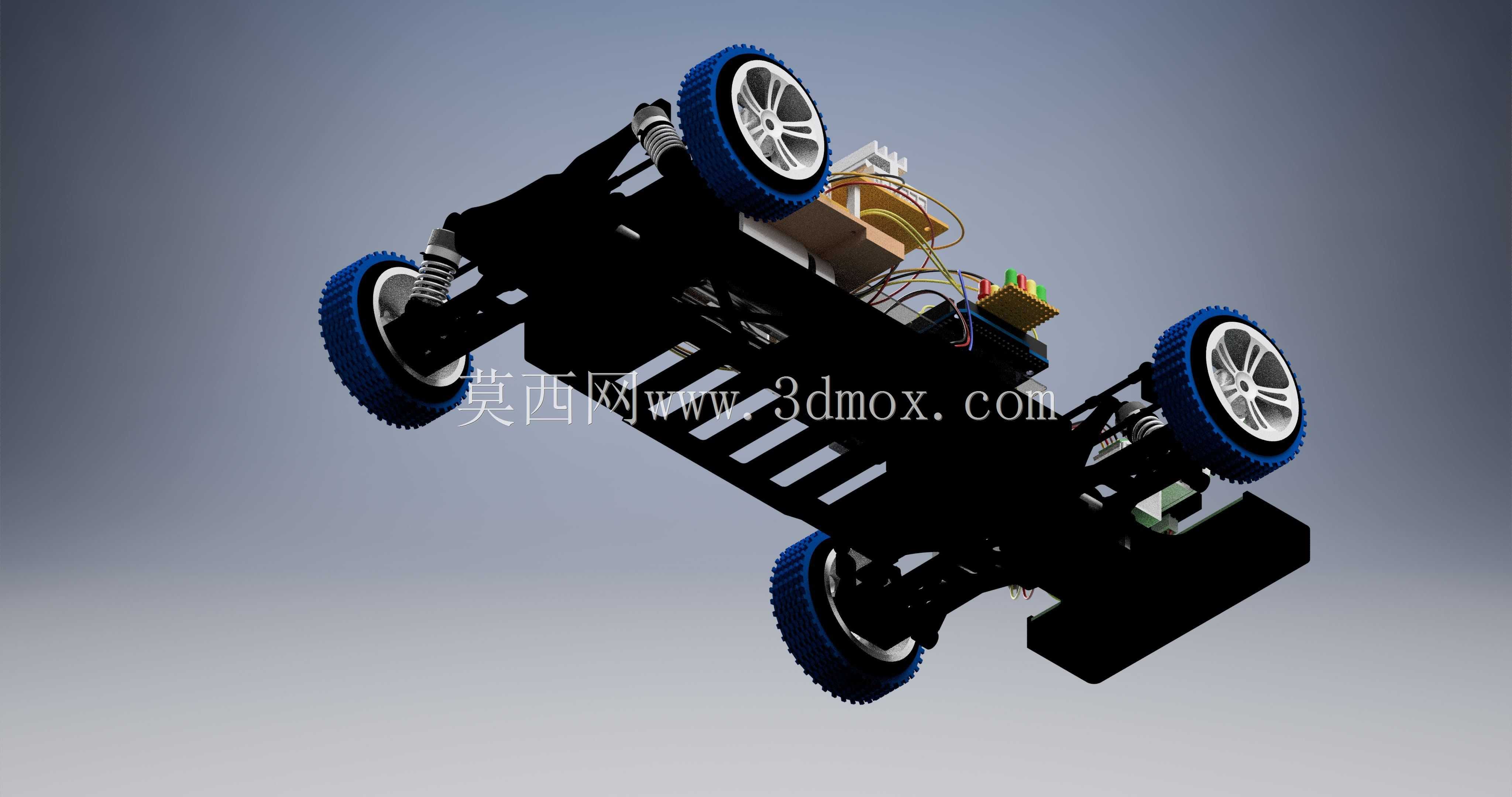

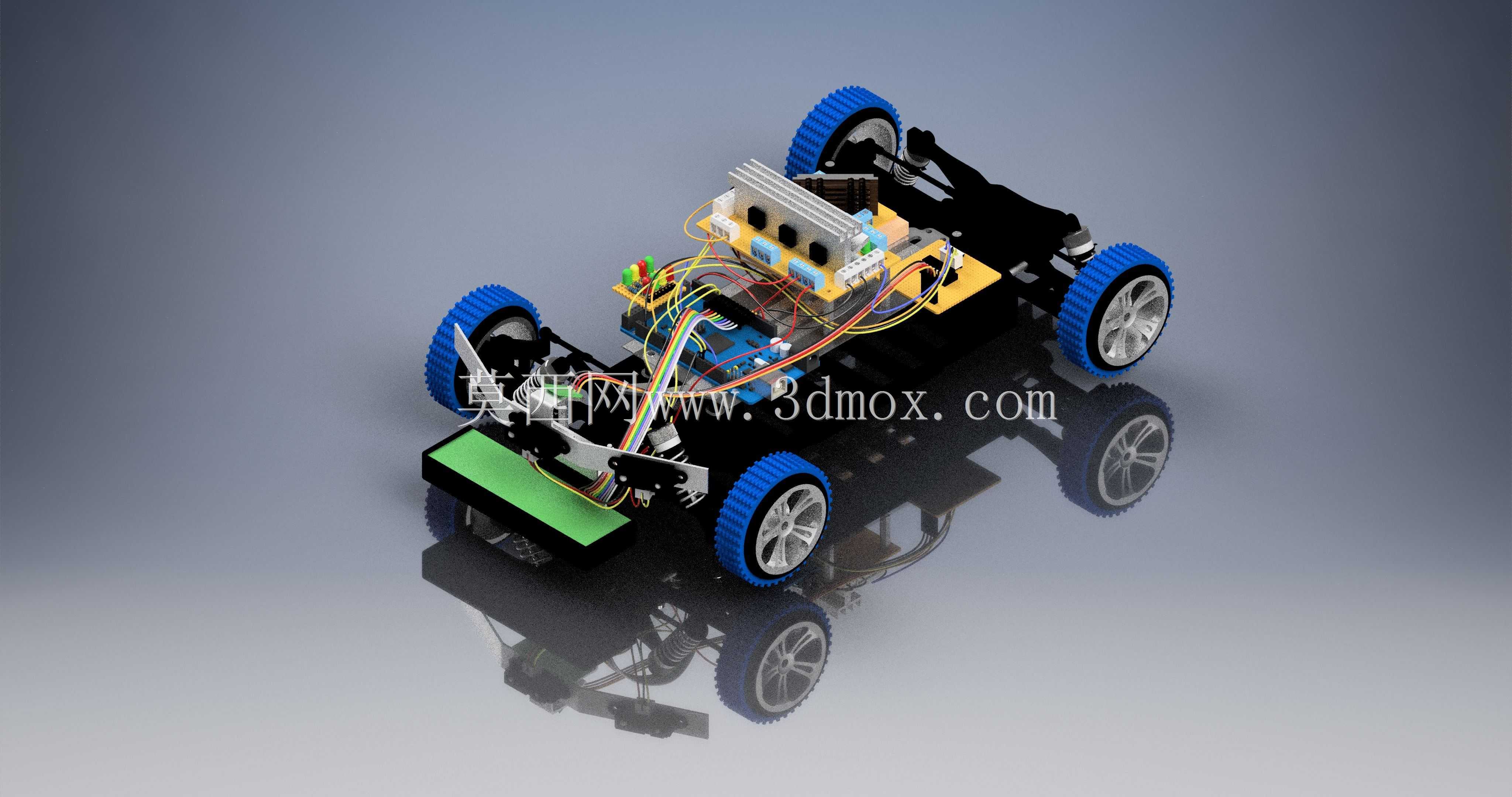

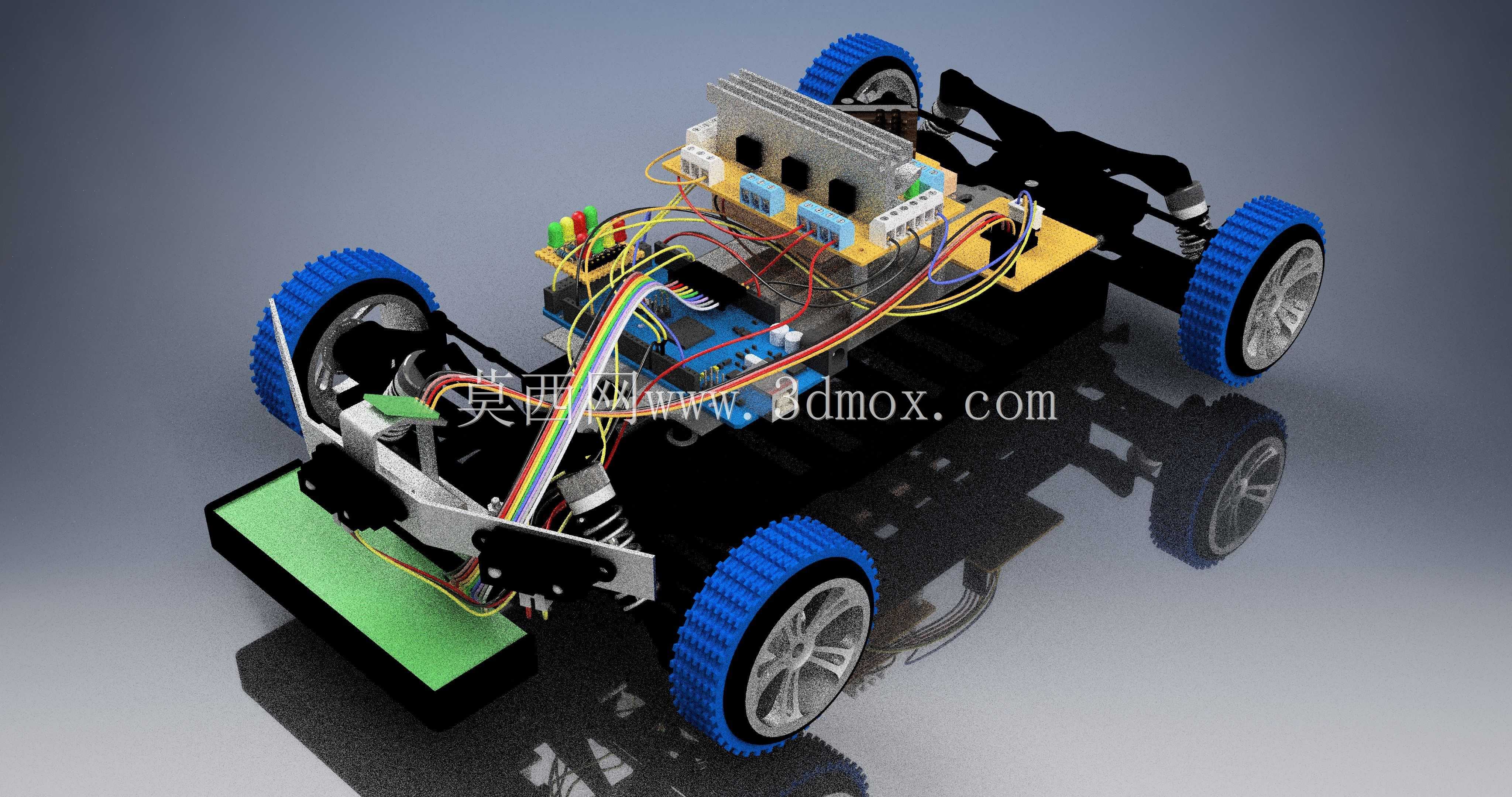

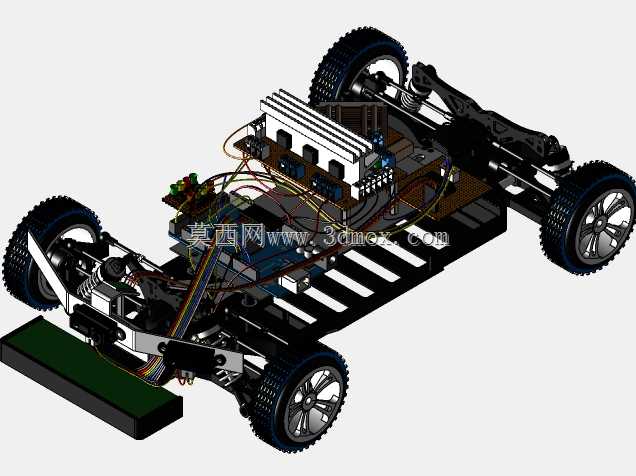

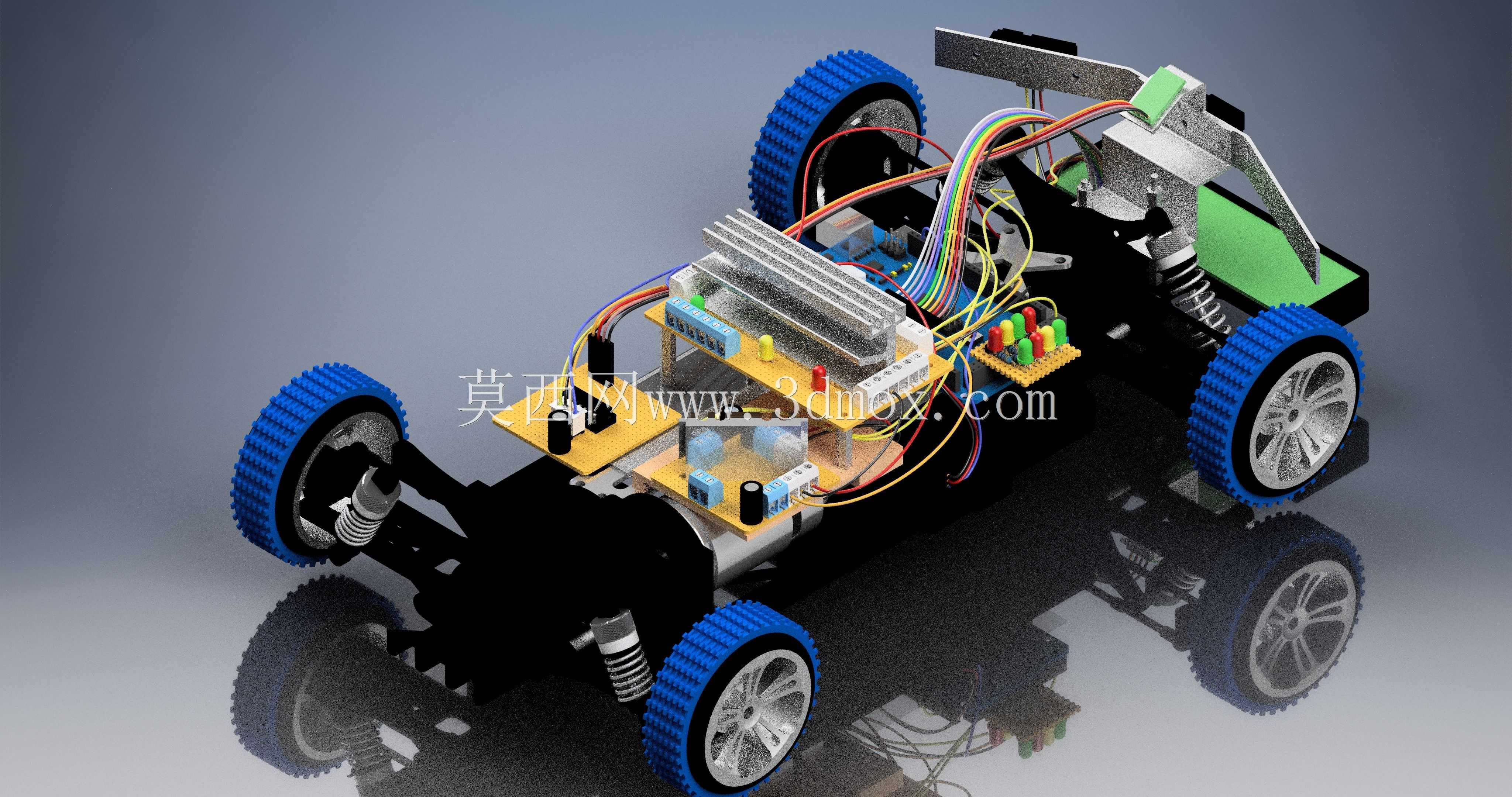

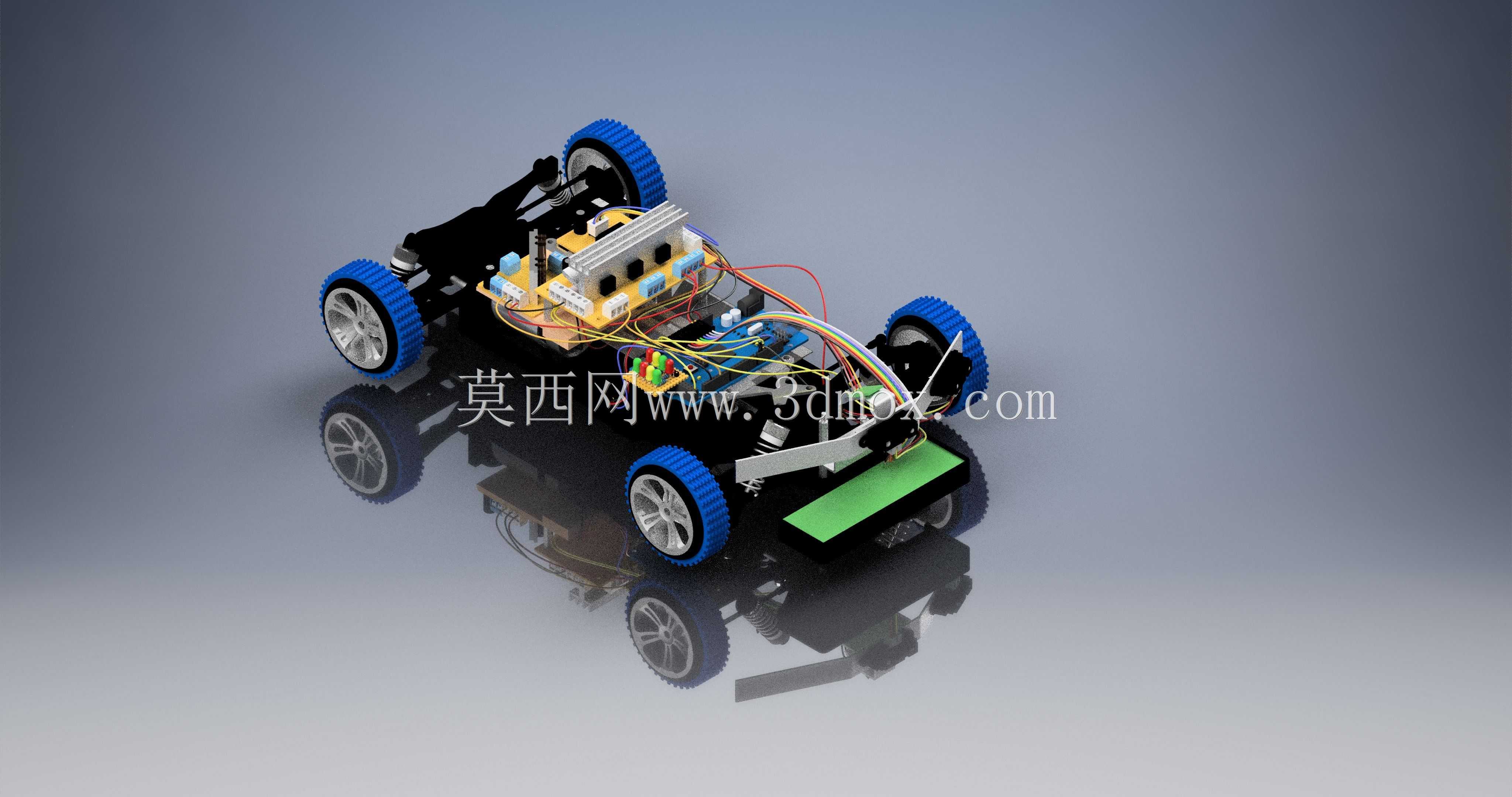

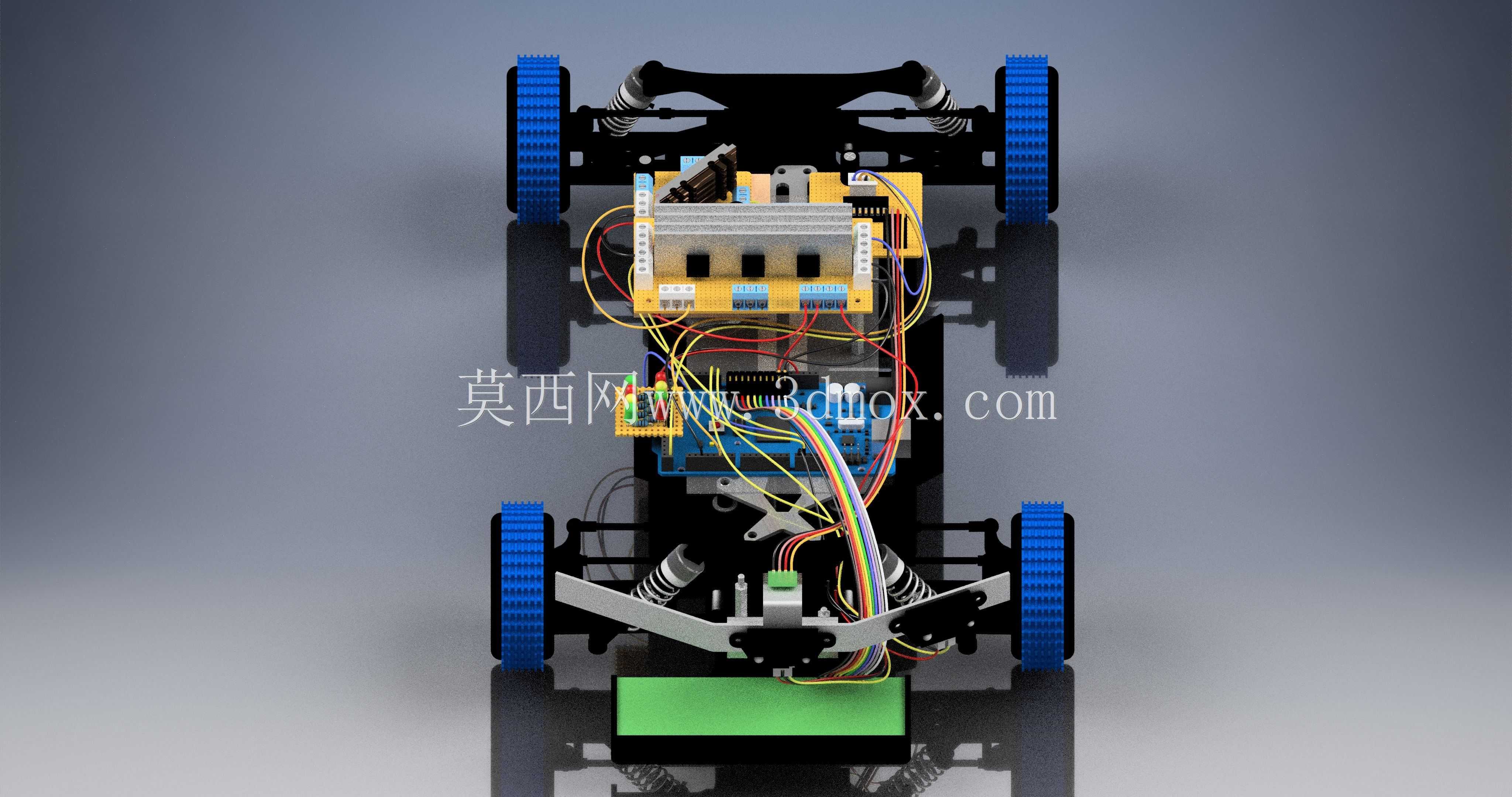

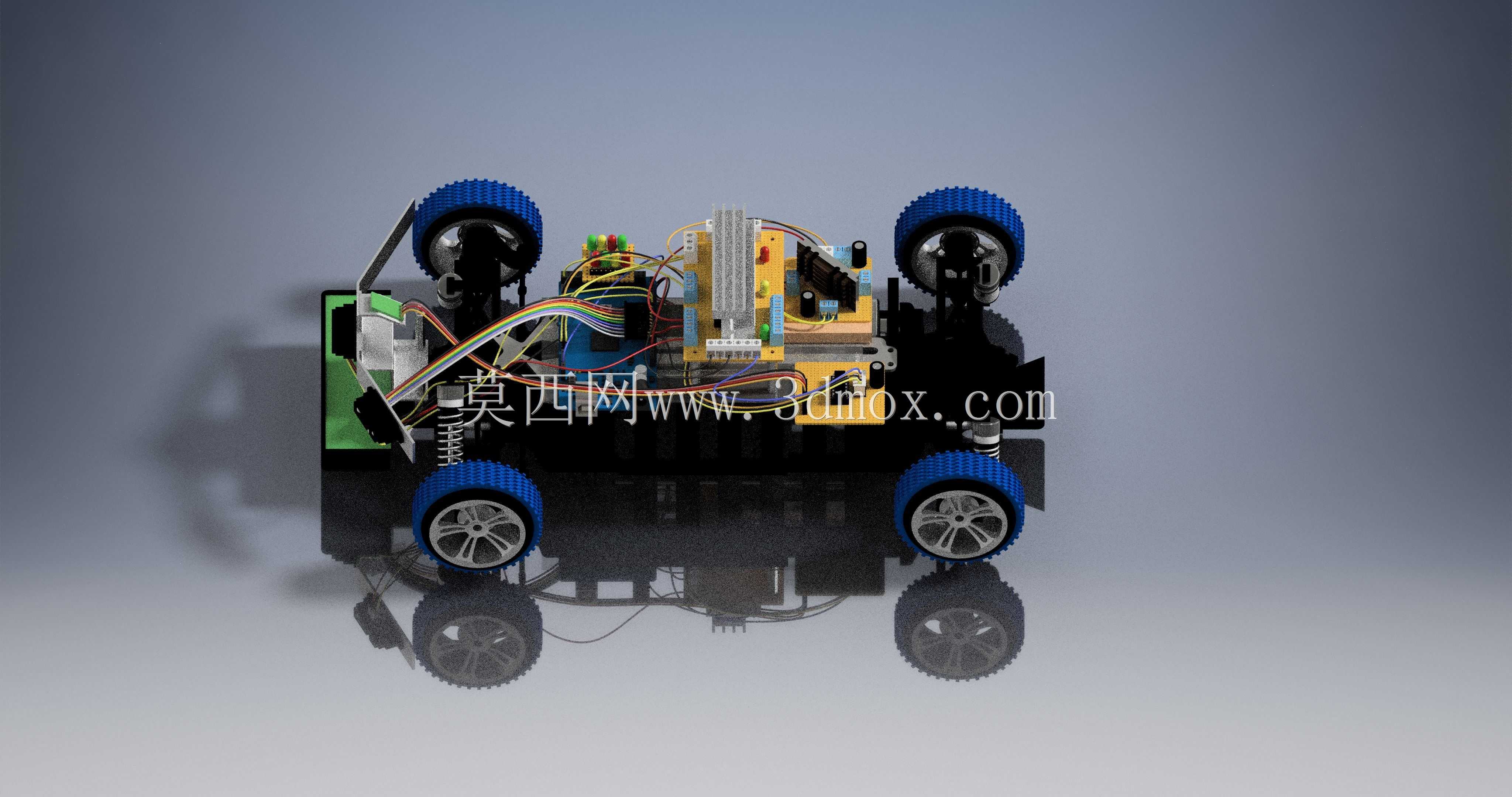

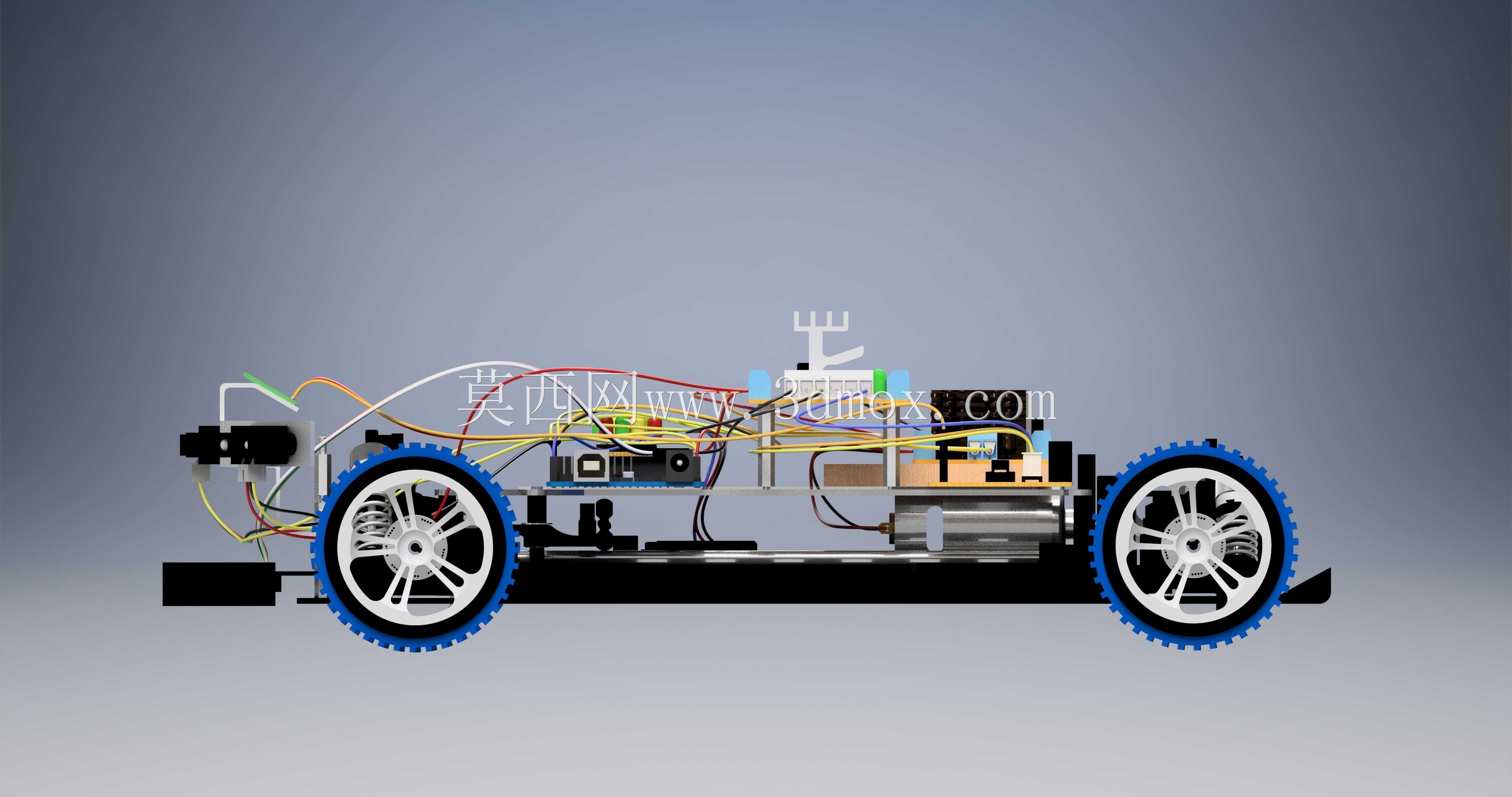

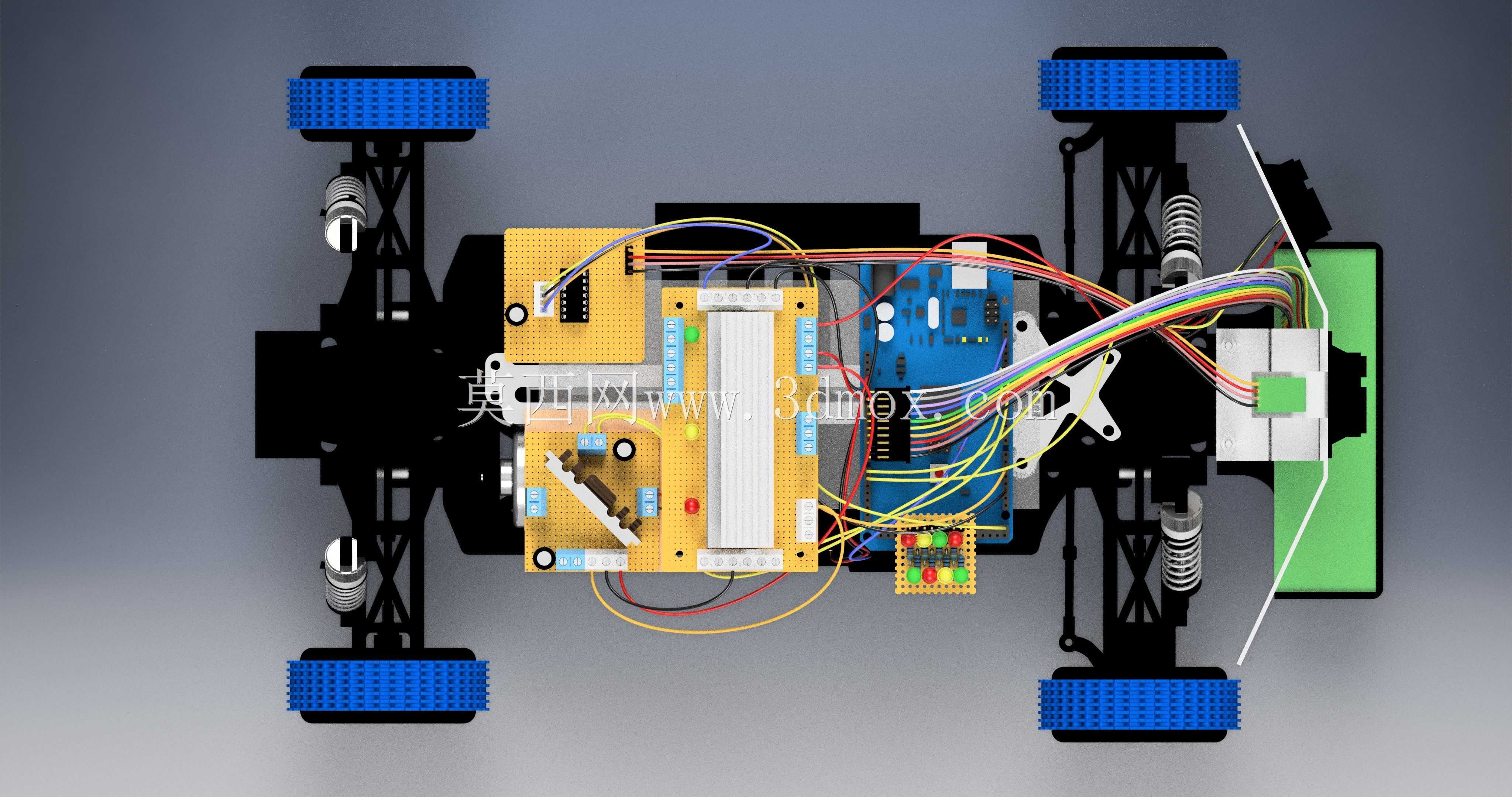

该轮式移动机器人结构专为Robotraffic赛事场景开发，核心用途是在封闭竞赛赛道内完成自主路径识别、障碍物规避、指定点位停靠等竞技任务，整体结构围绕赛事规则的边界约束展开设计，适配室内平整铺装赛道的行驶需求。行走系统采用四轮独立布局，搭配大颗粒纹路的橡胶轮胎，胎面的凸起纹路可提升赛道表面的抓附能力，避免急加速、急转向过程中出现打滑偏移，悬架位置预留了减震元件的安装空间，可吸收行驶过程中赛道接缝、微小凸起带来的振动，保障上层感知与控制元件的工作稳定性。底盘上层采用分层堆叠的安装布局，最底层为动力电池固定位，居中布置以平衡整车前后轴荷，降低整车重心高度，减少高速过弯时的侧倾幅度；中层为主控电路板与驱动模块安装位，驱动模块紧贴铝制散热片布置，散热片通过导热硅脂与功率元件贴合，可将持续大电流输出产生的热量快速散出，避免长时间竞赛过程中出现功率器件过热降频；上层预留了多类传感器的安装接口，可根据赛事任务需求加装视觉识别模块、红外测距模块、灰度循迹模块等感知元件，所有走线均沿底盘侧边的走线槽布置，不同电压等级的线束分开排布，避免强电线束对弱信号传感线路产生电磁干扰，线束两端预留了足够的活动余量，不会因悬架跳动、转向动作拉扯线束导致接触不良。转向机构采用前置舵机直驱结构，转向拉杆的长度可通过端部的螺纹结构微调，可精准匹配前轮前束的参数要求，减少行驶过程中的轮胎偏磨，提升转向动作的响应精度。整车的外形尺寸严格控制在竞赛规则要求的边界范围内，所有外凸元件均未超出轮胎外缘的投影范围，避免竞赛过程中因尺寸超限被判罚，底盘底部预留了足够的离地间隙，可顺利通过赛道上设置的微小坡道、减速带等障碍，不会出现底盘托底卡滞的情况。结构设计过程中充分考虑了拆装维护的便捷性，所有模块均采用快拆式固定结构，可在竞赛间隙快速更换故障元件、调整电池位置，不需要对整体结构进行大范围拆解，上层安装板预留了多组通用安装孔位，可兼容不同尺寸的控制板与传感器，适配不同赛季的规则调整需求，不需要重新加工整个底盘结构。
