SCARA机器人带输送线安全防护工作站

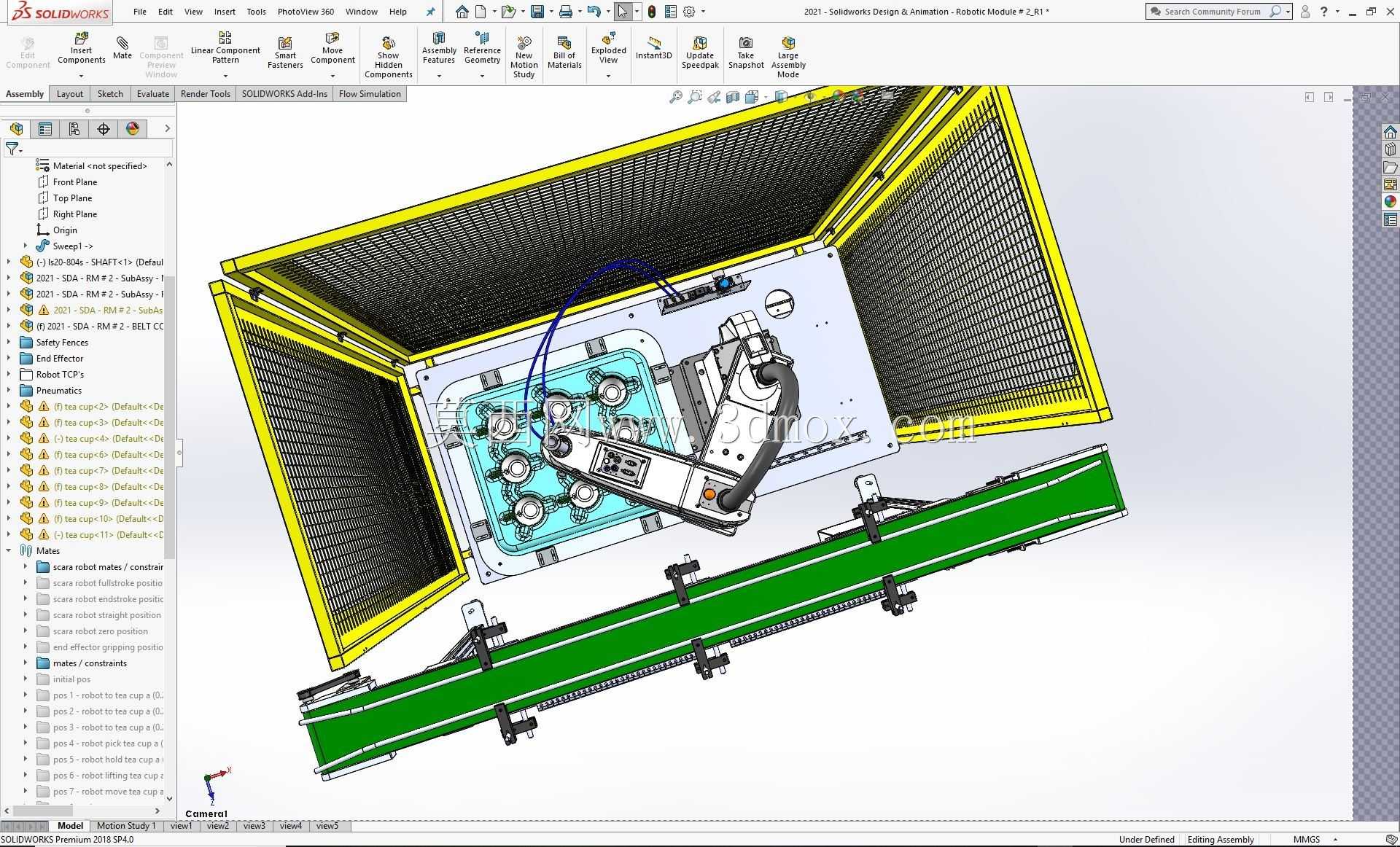

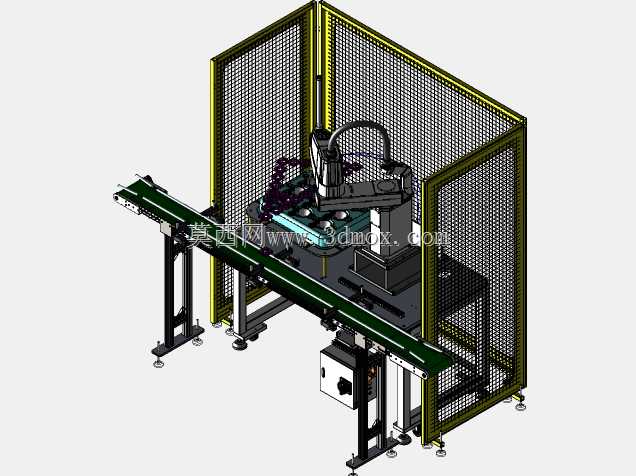

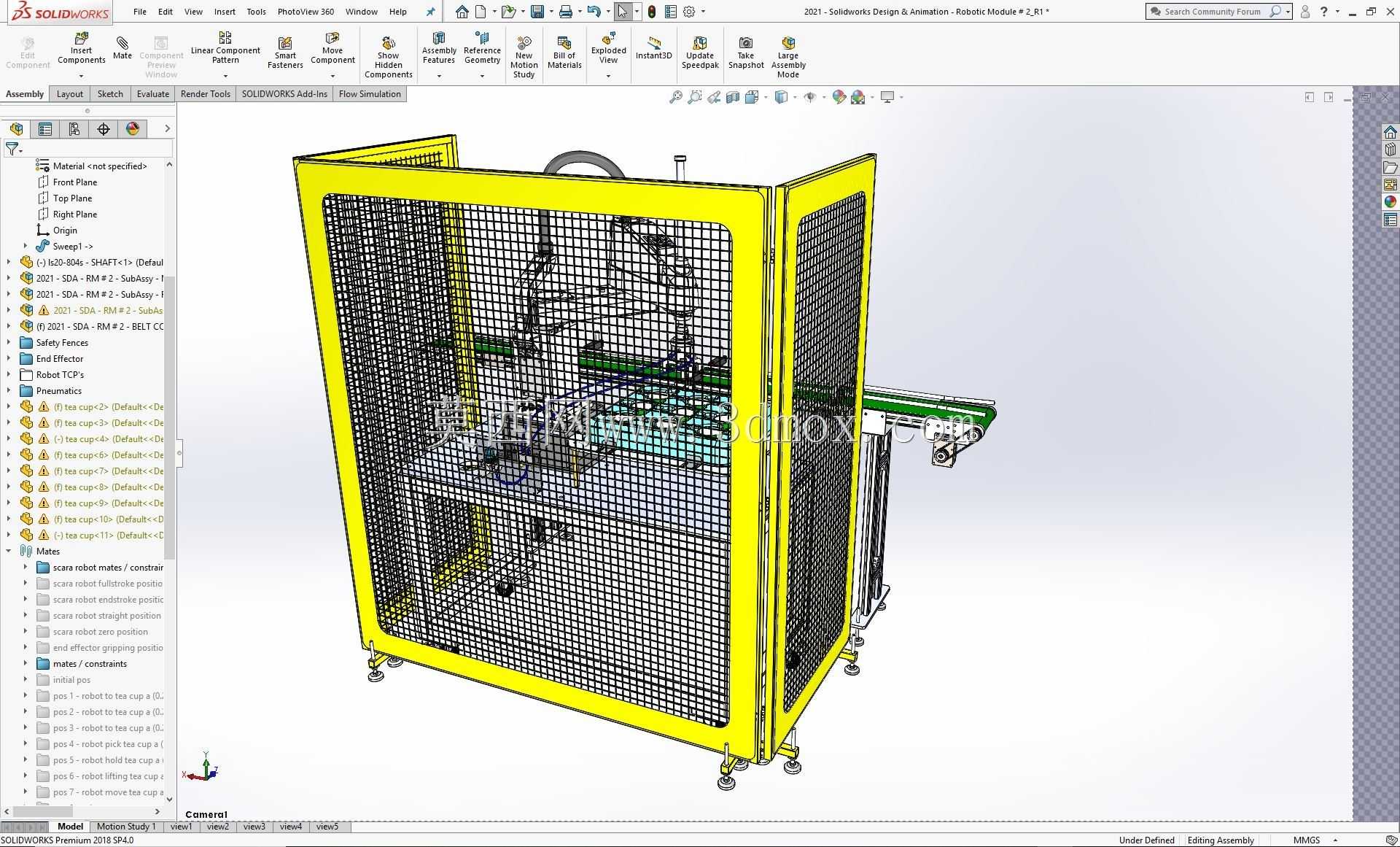

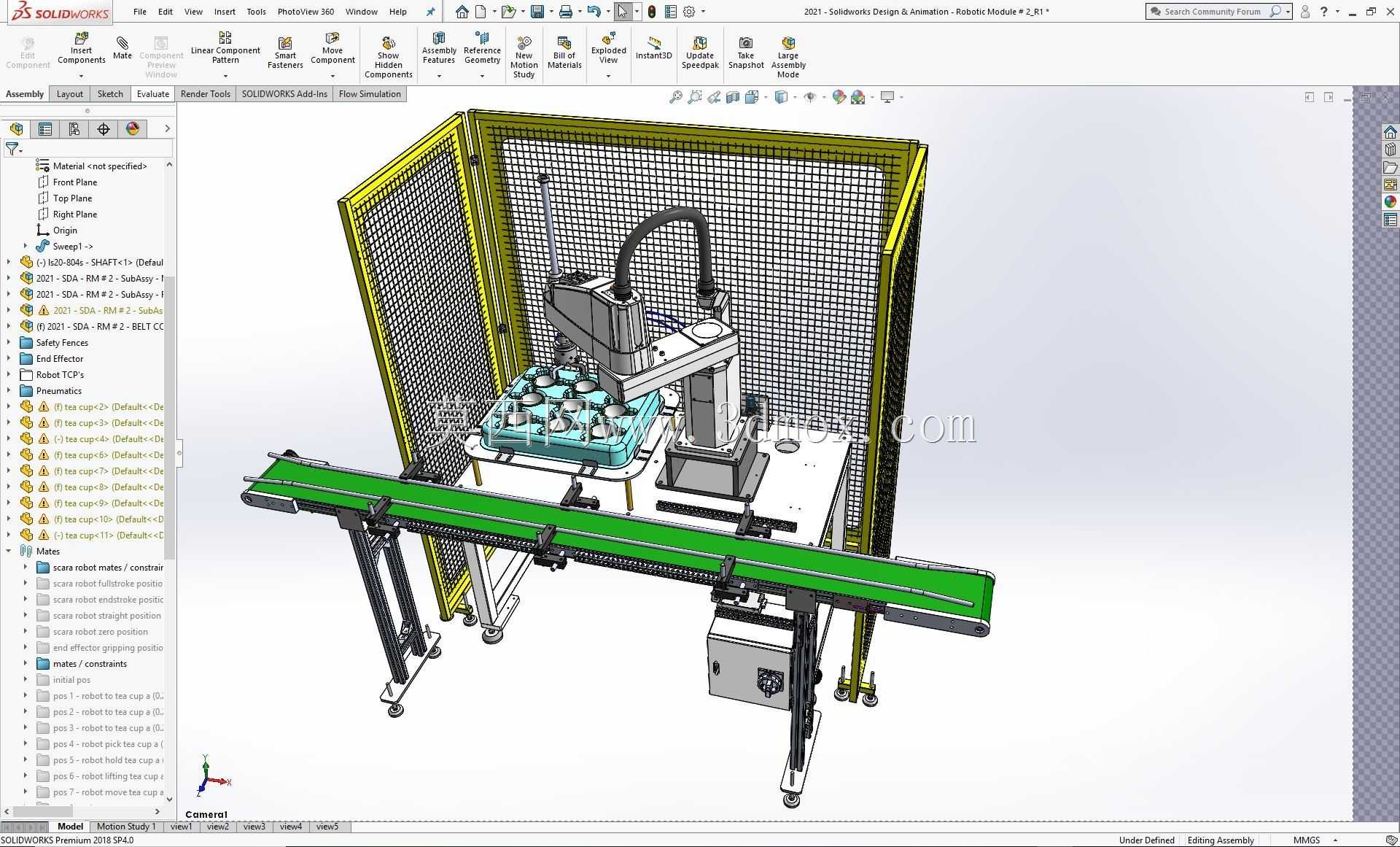

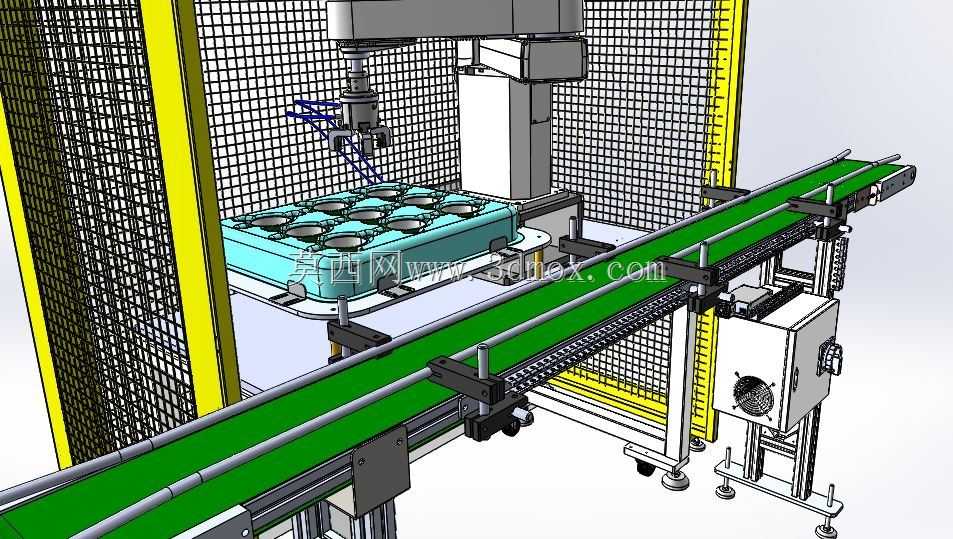

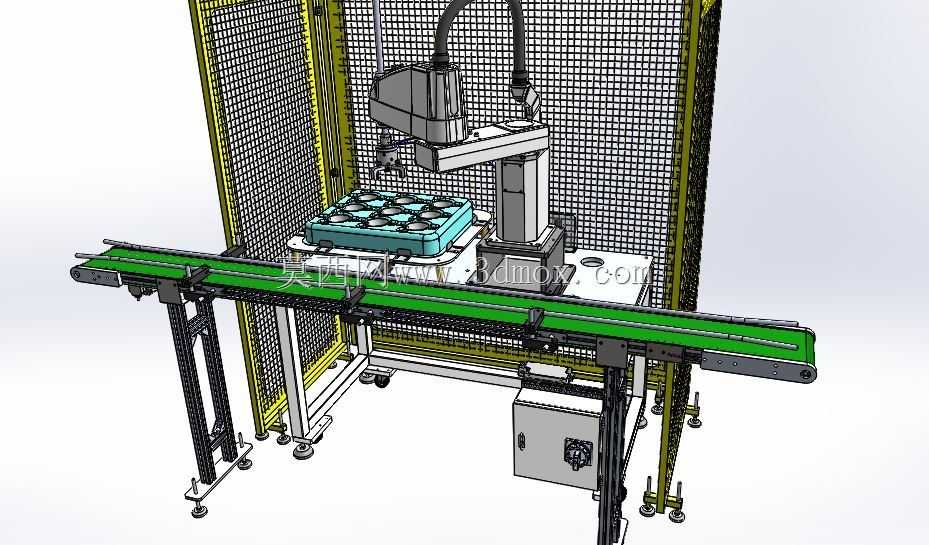

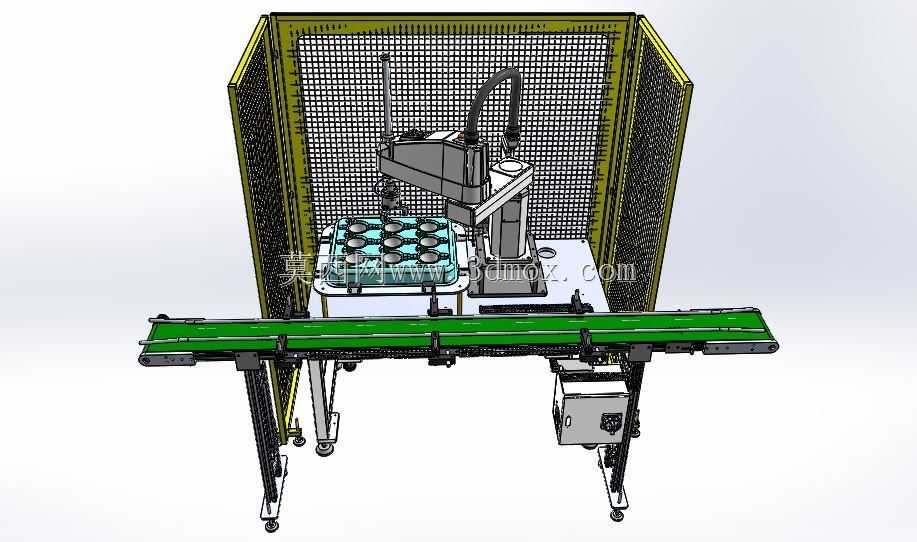

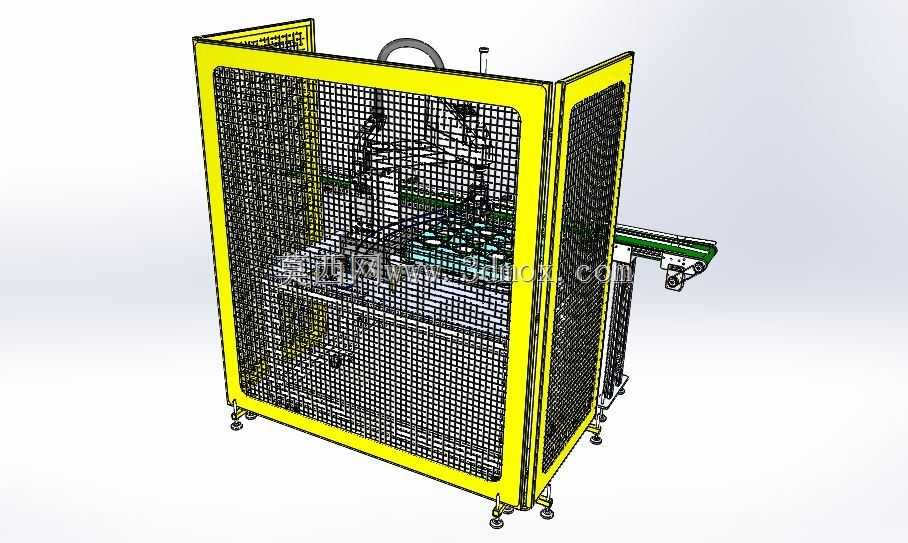

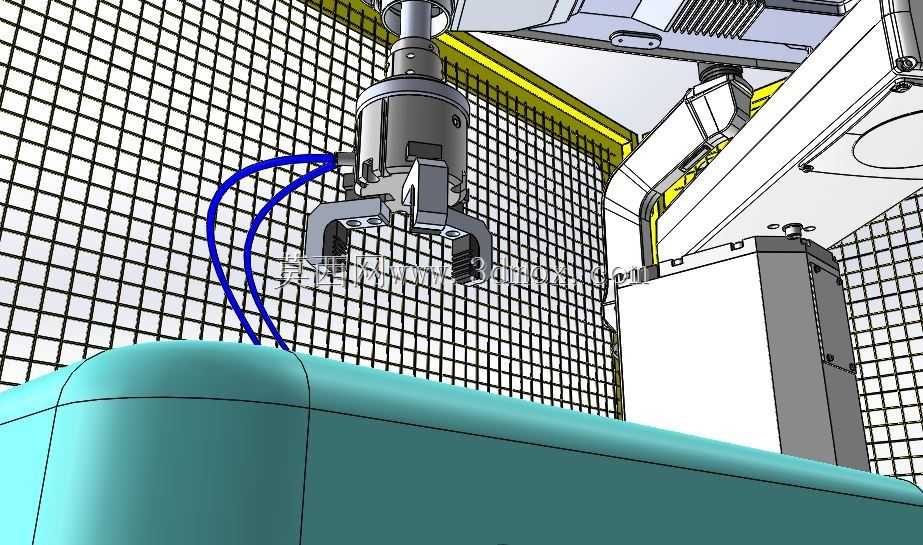

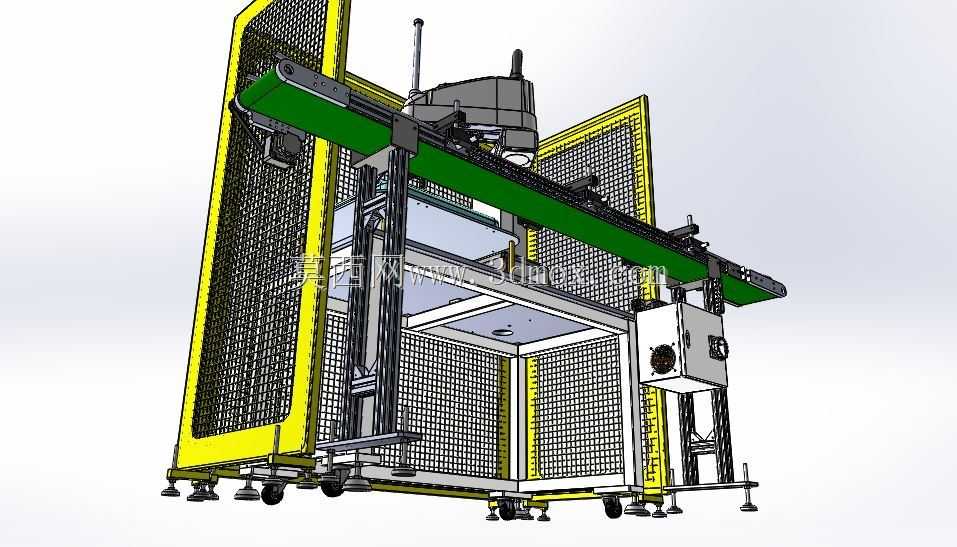

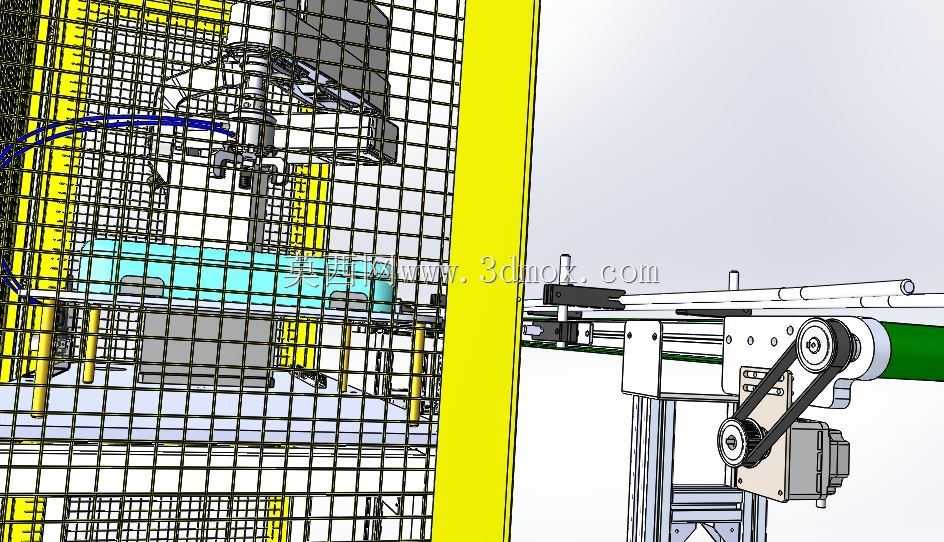

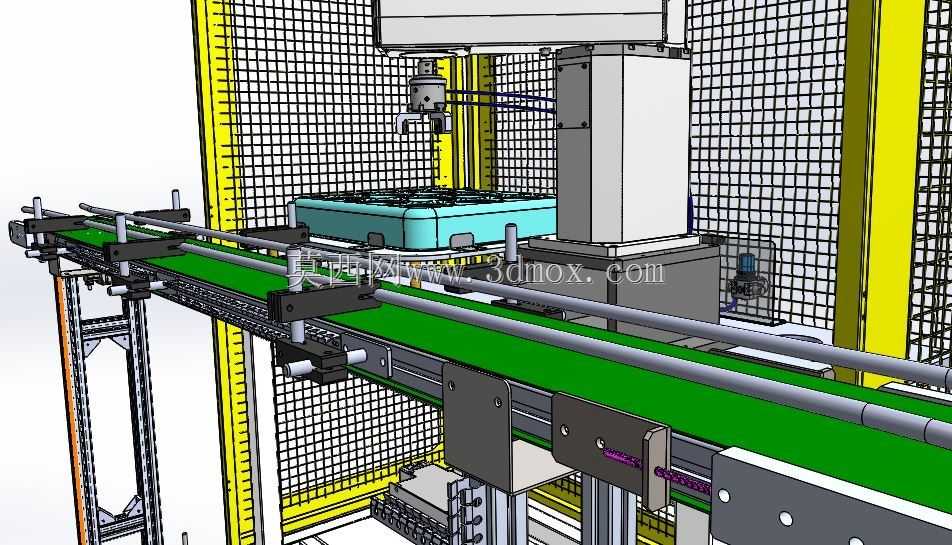

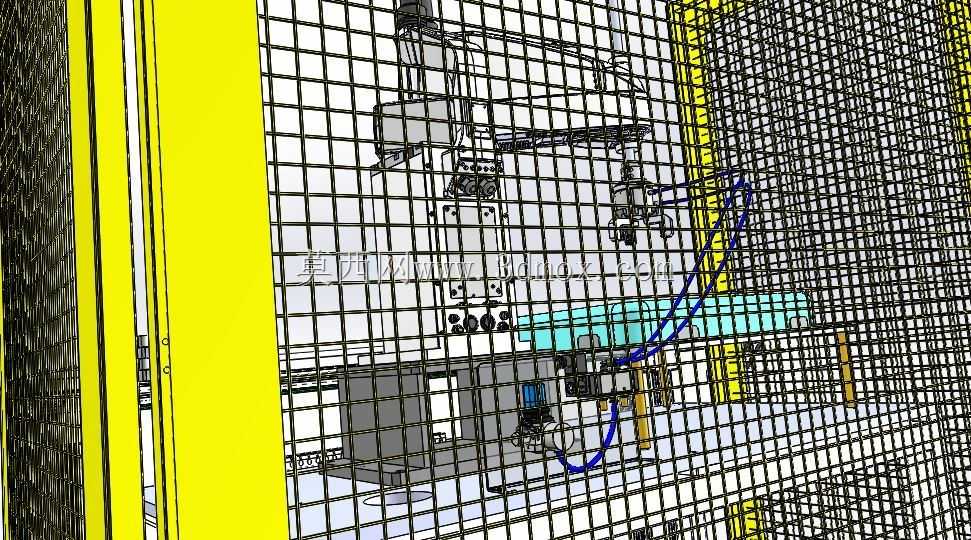

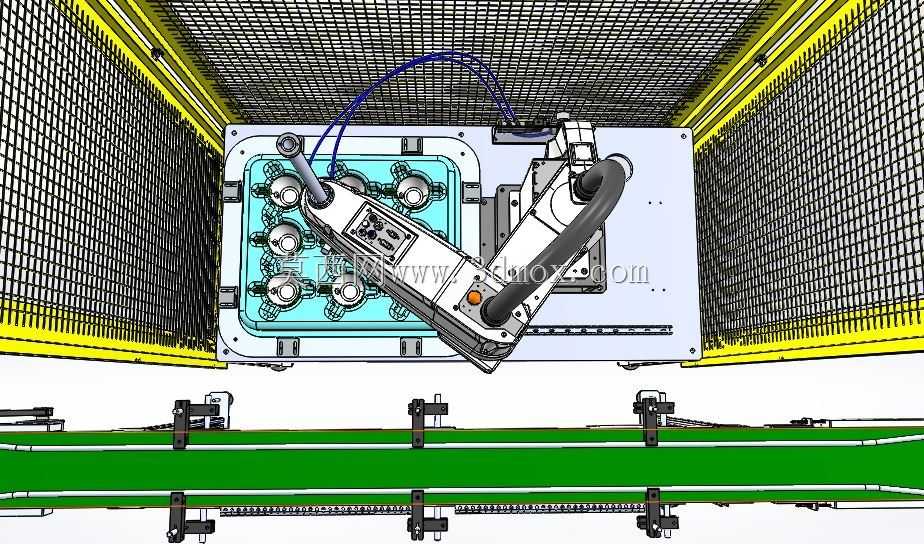

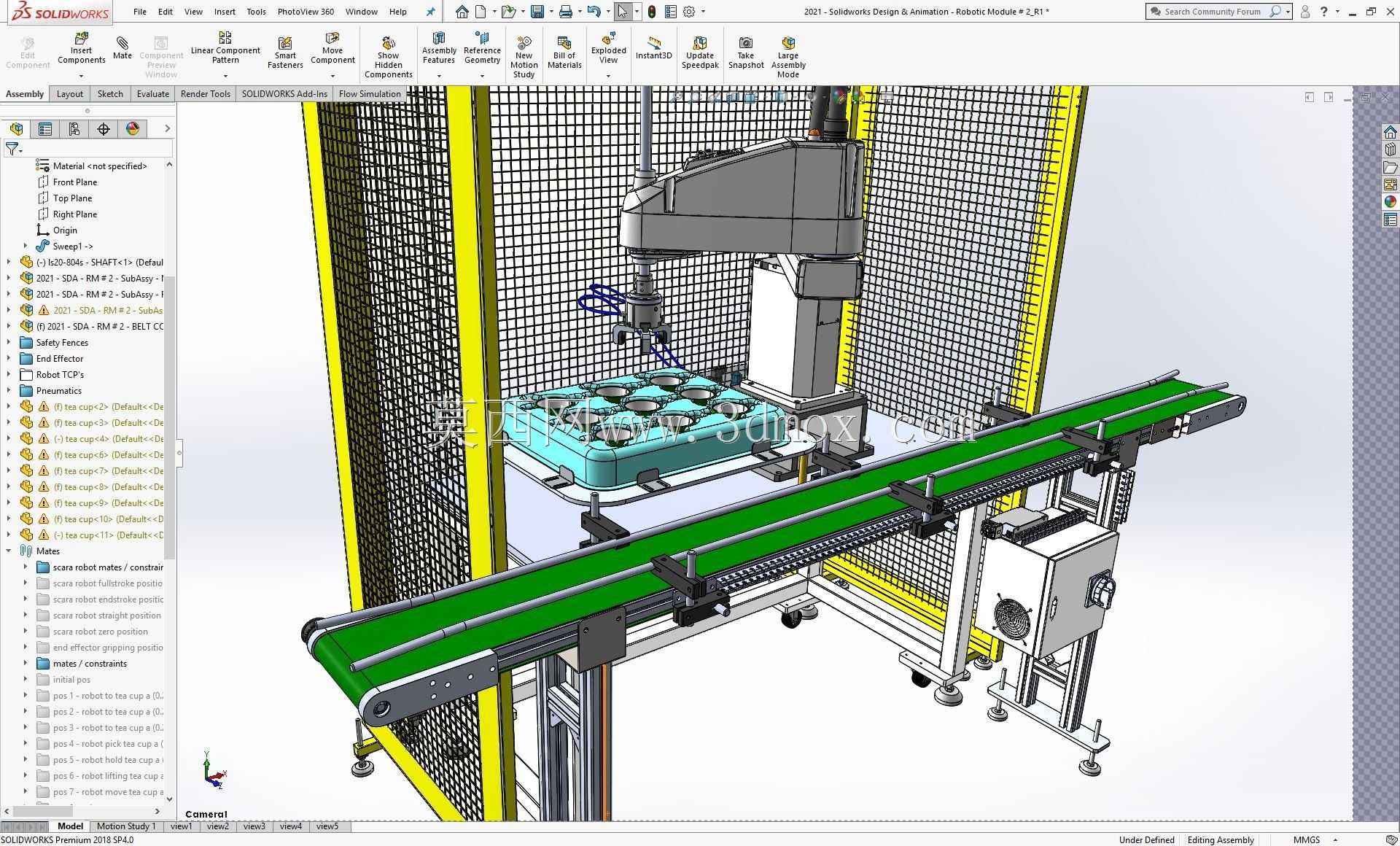

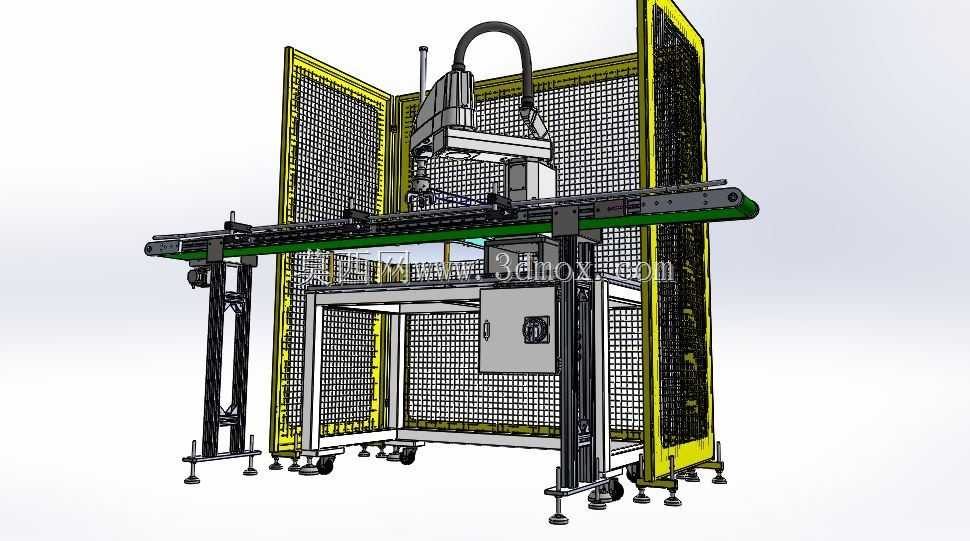

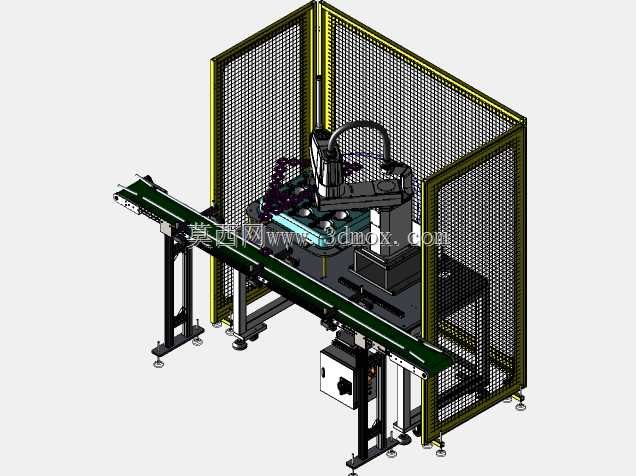

这套工作站的设计初衷，是解决轻工包装、电子组装类产线中SCARA水平关节机器人作业时的人员安全防护与物料流转衔接问题，常见于杯具、小型电子元器件、盒装食品的上下料转运工位。整套设备的布局以SCARA机器人的作业半径为核心边界，机器人安装在工位中部的台架上，作业覆盖范围刚好衔接左侧托盘上料位与前方皮带输送线的接料位，外围采用铝型材框架搭配网格防护网做全周封闭，仅在物料进出的输送线贯通位置预留开口，避免人员误闯入机器人运动区间引发安全事故。从功能实现来看，机器人末端配置适配杯型工件的夹取机构，可完成托盘内成排摆放工件的逐件拾取，按照预设轨迹将工件从定位托盘转移到匀速运行的皮带输送线上，实现物料从托盘码放状态到线体流转状态的自动切换，替代人工重复取放作业，适配多品种小批量的柔性生产需求，更换末端夹爪即可适配不同外形尺寸的小型工件。设计过程中优先校核了机器人的运动包络线，确保防护网内壁与机器人最大运动行程之间预留足够安全间隙，避免机器人高速运动时与防护框架发生碰撞；输送线的高度与机器人安装台的高度差经过反复匹配，保证机器人取放料时末端姿态处于最优受力角度，减少关节负载波动。台架底部配置可调脚杯与脚轮，兼顾工位固定时的水平调节需求与产线调整时的移位需求，输送线两侧配置导向条，避免工件转运过程中出现偏移掉落，电气控制箱集成安装在台架下方空余空间，减少整体占地面积，布线沿铝型材槽内排布，避免线缆外露干扰运动部件。整套工作站的安装边界可根据车间实际场地做适配调整，防护网、输送线长度均可按需裁剪拼接，无需改动机器人核心安装位即可适配不同的产线节拍要求，对于需要快速搭建小型自动化上下料工位的场景，可直接参考该布局做细节调整，缩短设计周期。
