仿生蛙形双镜头全景影像采集装置

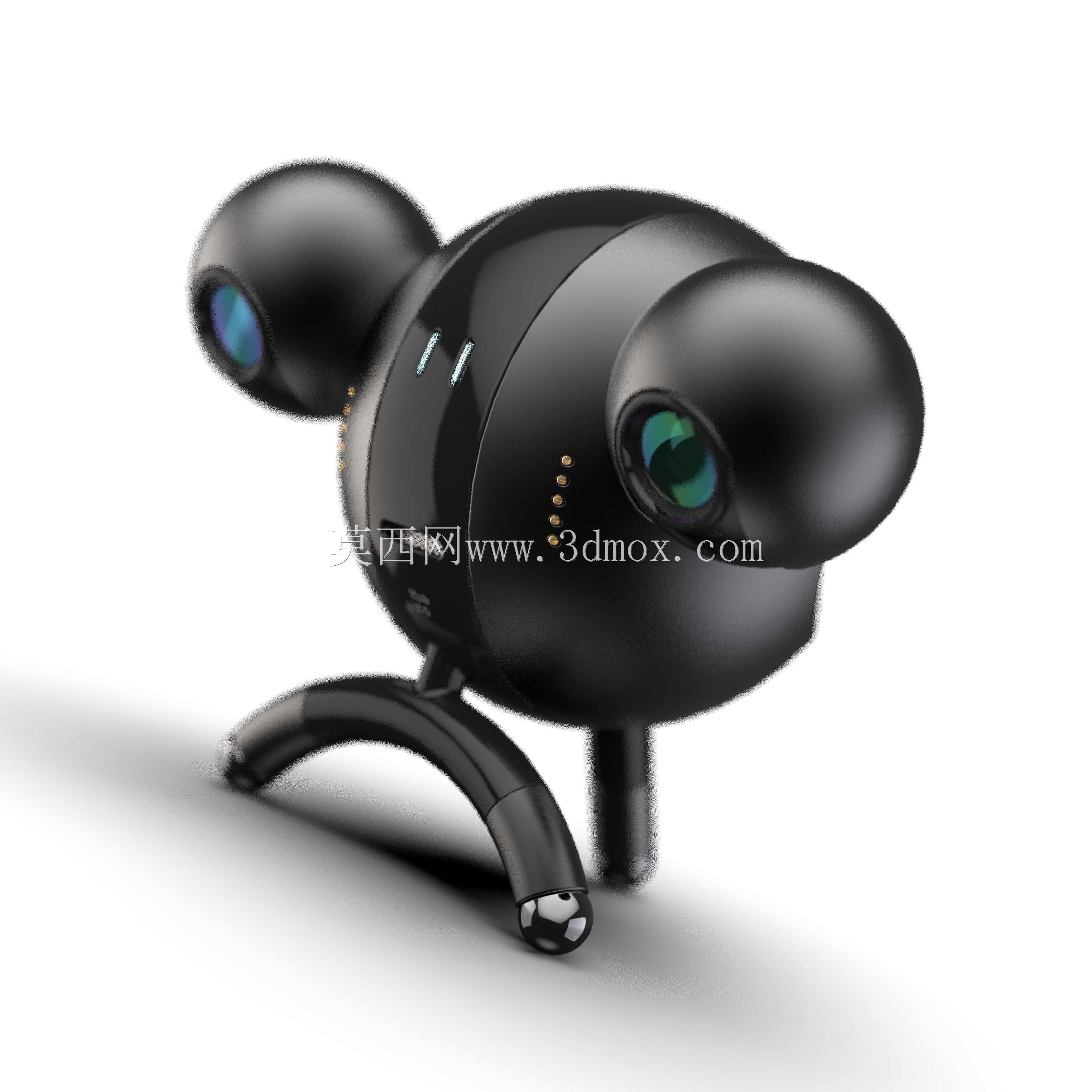

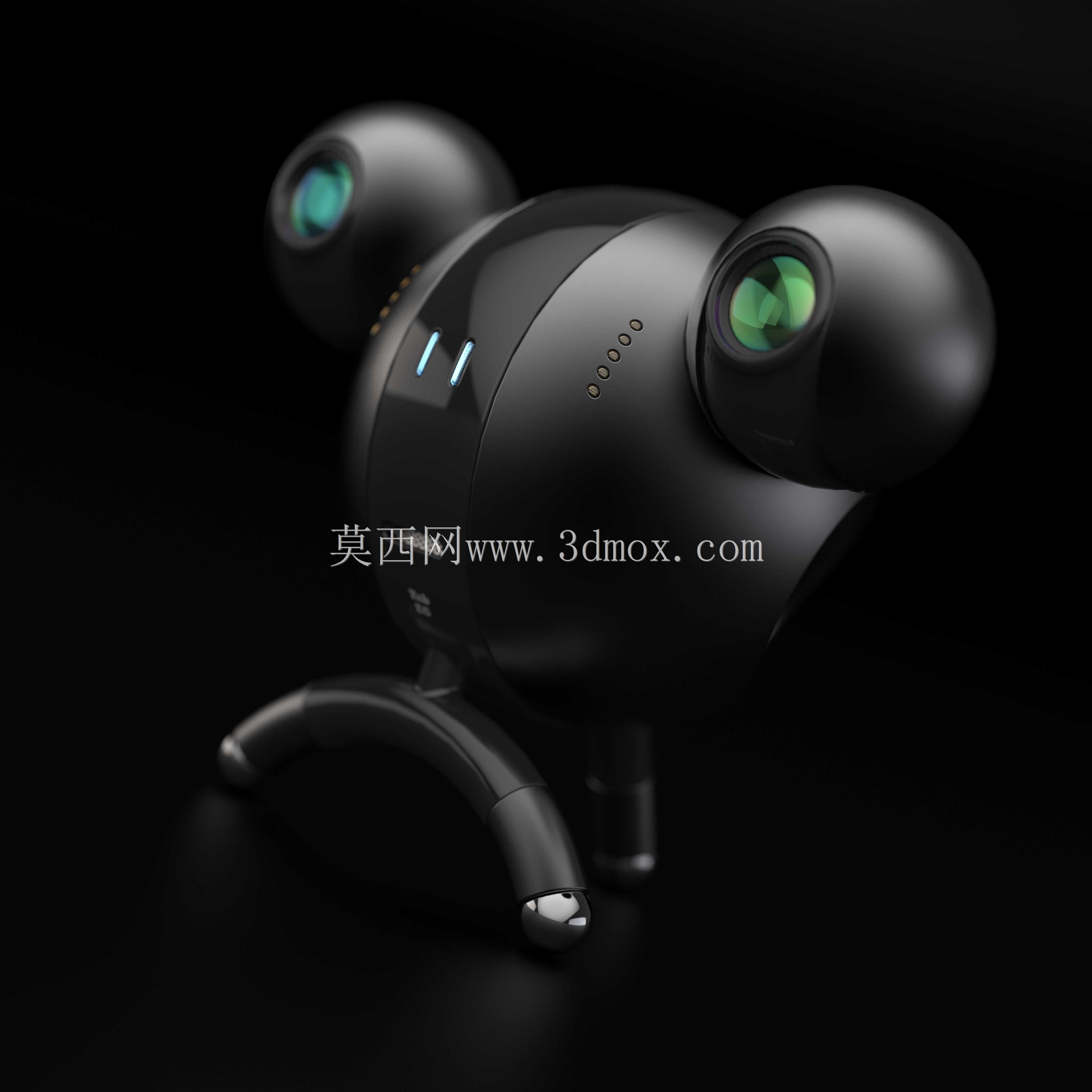

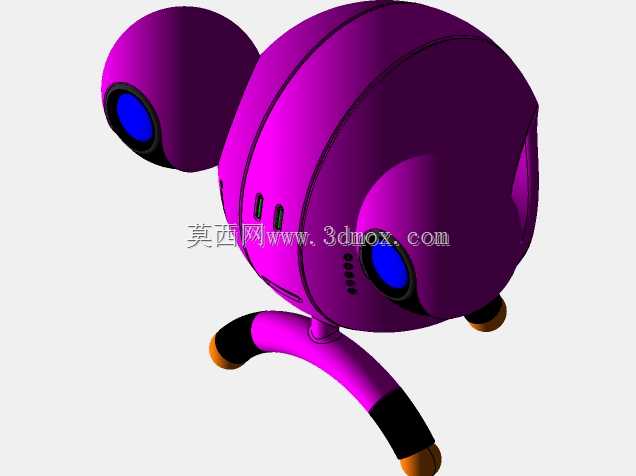

这款仿生蛙形的影像采集装置，在结构设计上采用了类蛙类躯体的圆润曲面过渡，整体外壳采用一体化哑光硬质壳体设计，能够有效减少外部光线反射对镜头成像的干扰，同时曲面壳体的抗形变能力优于平面拼接结构，日常桌面摆放使用时不易因轻微磕碰出现壳体凹陷变形。装置的两个镜头模组采用对称凸起式布局，类似蛙类眼部的突出结构，这种设计能够让单颗镜头获得更大的俯仰、旋转调整空间，相比平面内嵌式镜头，水平视角覆盖范围可提升近40%，配合双镜头拼接算法能够实现接近360度的水平全景画面采集，适合小型桌面场景的全景素材录制、三维扫描纹理采集等工作场景。支撑结构采用了类蛙腿的三点式支撑设计，两个前支撑脚带有弧形弯折结构，底部嵌有防滑缓冲垫，第三个支撑点位于装置尾部下方，三点形成稳定的支撑三角，放置在光滑的桌面台面上也不会出现滑移倾倒，同时支撑脚与主体壳体之间预留了15度左右的俯仰调整间隙，无需额外支架就可以小范围调整镜头的垂直拍摄角度。在功能布局上，壳体正面的两个条状指示灯对应设备的工作状态，分别指示电源连通与数据传输状态，侧面的点状开孔为内置拾音模块的收音孔，开孔朝向斜上方，能够更好地采集桌面场景内的环境音效，不会被支撑台面遮挡收音路径。从安装边界来看，装置整体最大宽度约180mm，最大高度约120mm，支撑脚展开后的最大纵深约160mm，桌面摆放时仅需要占用A5纸张大小的台面空间，不需要额外的固定安装结构，通过尾部的标准Type-C接口即可完成供电与数据传输，连接电脑后可直接作为全景输入设备使用，适配三维建模过程中的实景纹理采集、产品展示的全景素材拍摄等实际工作需求。设计过程中特意将镜头模组的安装基座做了内嵌式阻尼结构，手动调整镜头角度时能够保持任意调整位置的固定，不会出现镜头自行滑落移位的问题，壳体的拼接缝隙全部设置在镜头基座与支撑脚的连接位置，既方便后期拆装维护内部的电路板与感光元件，也不会破坏主体外观的整体性。
