带缺口异形轮盘类机械零件结构设计

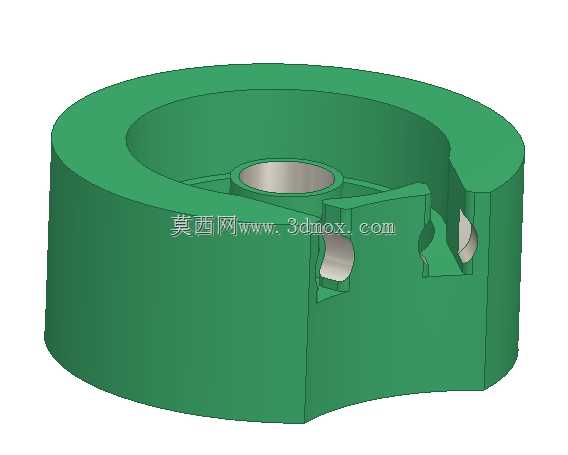

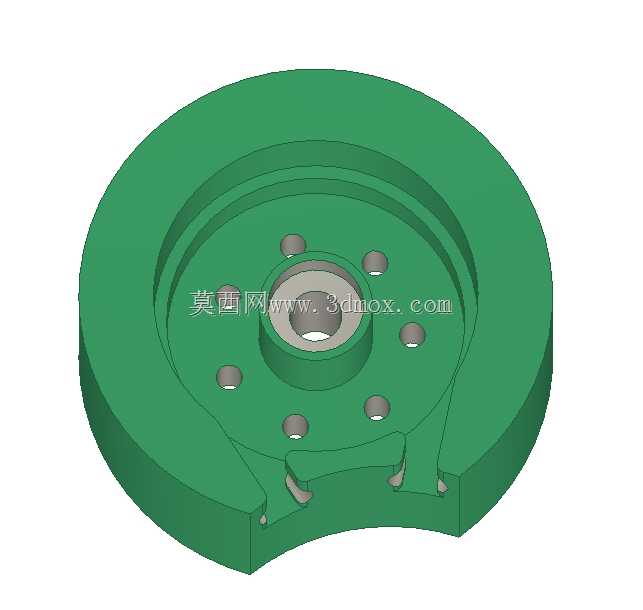

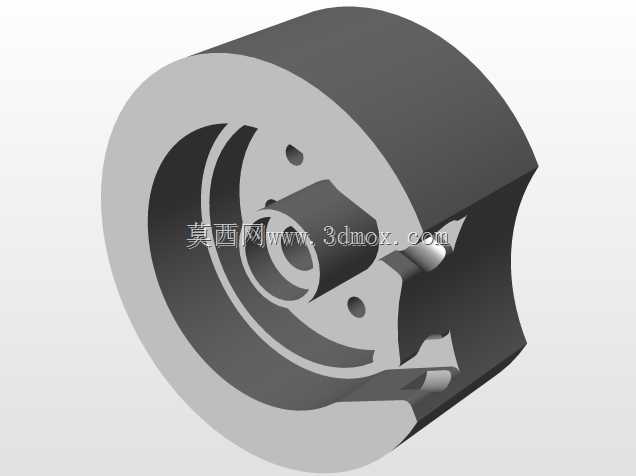

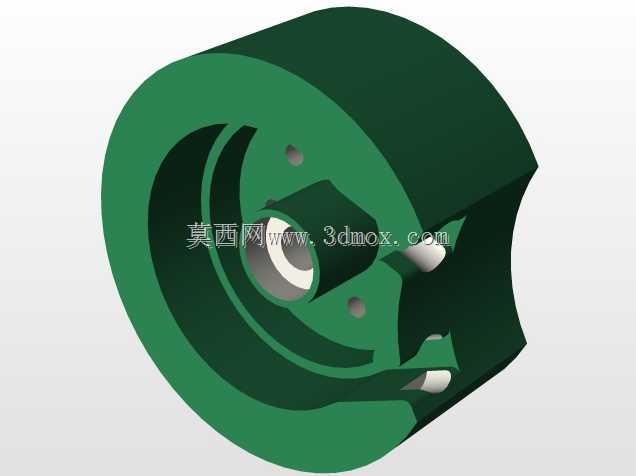

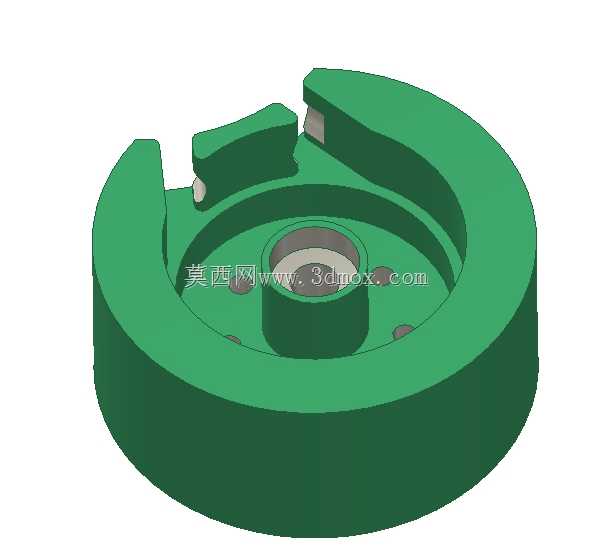

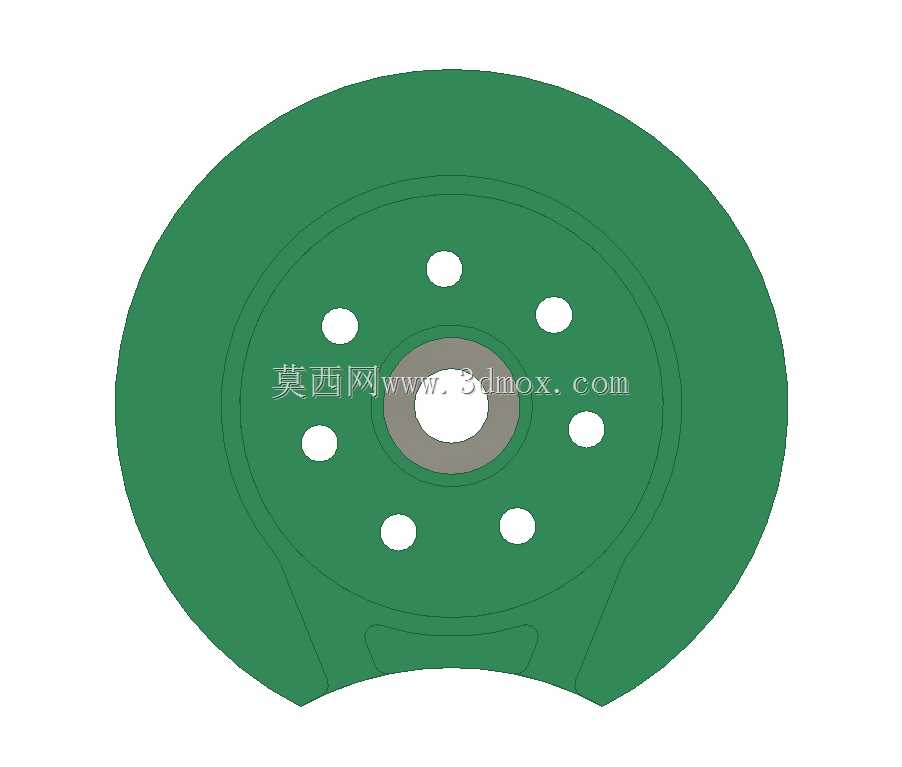

这类带缺口的异形轮盘构件，常应用在间歇传动机构、分度定位组件以及需要特定避让空间的机械传动链路中，区别于常规等厚整圆盘类零件，其非对称的缺口结构并非加工失误，而是为了在运转周期内实现特定时段的动力脱开、工位避让或是与周边卡爪构件的配合锁止。从结构细节来看，构件中心设置带台阶的通孔，用于与传动轴配合安装，台阶面可承担轴向定位作用，避免运转过程中轮盘沿轴向下出现窜动；围绕中心凸台均匀分布的多个小孔，为减重孔同时兼顾安装固定功能，可通过紧固件将轮盘与相邻的传动毂体连接，保证扭矩传递过程中连接面不出现相对滑移。轮盘主体的环形区域保留了足够的壁厚，可承受传动过程中产生的径向载荷与周向扭矩，避免长期交变载荷下出现结构变形；下部的异形缺口边缘设置有小的凸起卡位结构，可在轮盘运转到特定角度时，与配套的止动爪、定位销实现卡合，完成精准的工位定位，这类结构常见于轻工机械的送料分度机构、专用设备的间歇进给单元中。设计这类构件时，首先要匹配安装轴的轴径尺寸确定中心孔的配合公差，通常选用过渡配合保证同轴度，避免高速运转时出现偏心振动；其次要根据传动链路的运动时序，精准计算缺口的弧长、角度以及卡位凸起的位置，保证卡合与脱开的动作时序完全匹配设备的运行节拍，避免出现卡滞、错位的问题。安装边界层面，轮盘的最大外圆直径决定了其在设备内部所需的径向安装空间，设计时需要预留足够的安全间隙，避免运转过程中与周边的机架、管线或是其他传动构件发生干涉；中心凸台的高度需要匹配轴端的固定结构，保证轴向锁紧后轮盘无轴向窜动空间；周边安装孔的位置度公差需要严格控制，避免装配时出现孔位错位无法紧固的问题。这类异形轮盘在实际应用中，对动平衡有一定要求，虽然非对称缺口结构会带来一定的偏心量，但通过均匀分布的减重孔可对整体质量分布做补偿，降低运转时的振动幅度，提升构件的使用寿命与运行稳定性。
