气动制动系统用快速释放阀三维结构

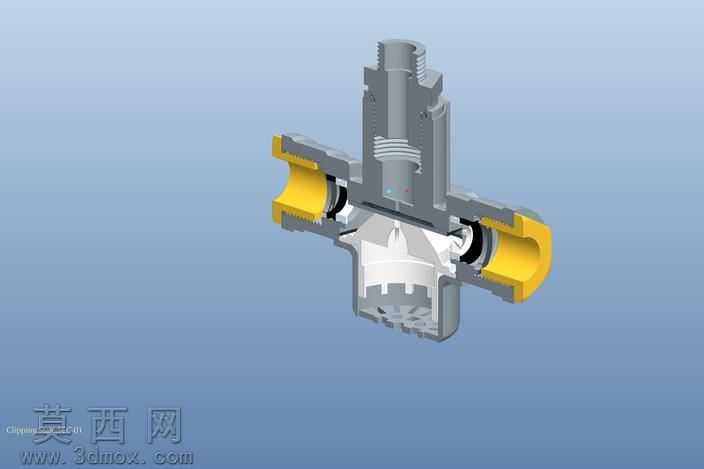

本模型为气动制动回路配套的快速释放阀三维实体，建模阶段围绕气动阀的功能逻辑展开结构设计，首先梳理阀件的气路连通逻辑：顶部设置标准外螺纹进气接口，两侧对称布置快插式出气接口，接口端部采用黄色密封端盖结构做装配示意，阀体主体采用压铸铝合金的典型结构形态，表面做哑光金属质感的材质处理，还原工业气动元件的真实外观质感。建模过程中严格遵循气动阀的装配尺寸规范，阀体中部的阀芯安装腔做了等比例的腔体还原，侧面预留的安装挂耳结构带有标准安装通孔，可直接匹配制动系统的安装支架做装配模拟。渲染阶段采用柔和的工业产品打光方案，主光源从斜上方投射，清晰呈现阀体表面的铸造圆角、螺栓压合面的细节特征，辅助光源补全接口处的暗部细节，避免结构死角出现过暗的渲染瑕疵，黄色端盖采用半哑光工程塑料材质，与阀体的金属质感形成明确区分，直观呈现不同部件的材质差异。结构设计上充分考虑快速释放阀的功能需求，内部气路通道做了平滑过渡处理，避免气压释放时出现气流紊流，阀体的合模面、螺栓紧固位的细节均做了还原，能够直观呈现该类阀件的生产装配逻辑，可用于气动制动系统的装配校验、原理演示以及相关教学场景使用，模型的各部件均做了独立的实体分组，可支持拆解动画制作、干涉检查等后续工程应用，完整还原了快速释放阀从外部接口到内部安装位的全部结构特征，符合商用车制动系统阀件的实际设计规范。
