蒸汽机车用直接代理线圈弹簧安全阀门

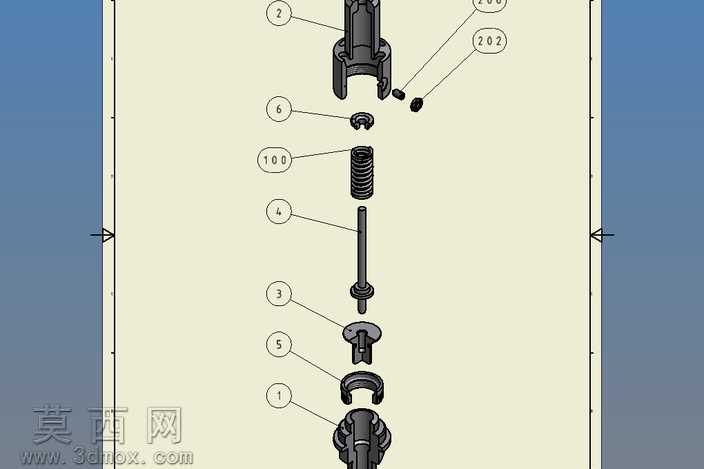

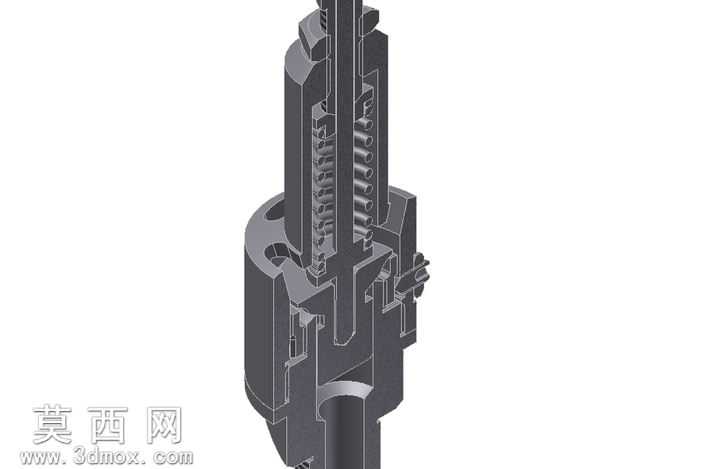

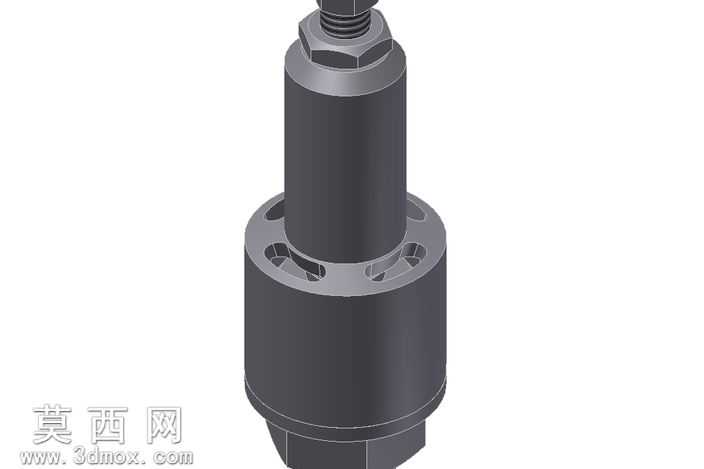

本作品为适配2 1/2英寸规格活蒸汽机车的安全阀门三维模型，整体建模过程严格遵循经典Lunkenheimer类型流行阀门的结构逻辑，采用全剖视视角呈现内部完整构造，便于清晰观察各部件的装配关系与运作原理。建模阶段首先以阀体为基础基准件，完成底部进气接口、中部阀腔、上部弹簧容纳腔的一体化实体构建，阀体外部的安装定位结构、侧边调节旋钮基座均按照实际功能比例精准绘制，保证各接口尺寸与机车安装需求匹配。内部核心组件建模依次完成阀瓣、阀杆、螺旋弹簧、调节压盖、顶部锁紧结构的独立零件绘制：阀瓣密封面做了贴合阀座的锥面结构处理，保证泄压闭合时的密封性能；阀杆采用同轴度约束与阀瓣、上部弹簧座对齐，避免动作过程中出现卡滞；螺旋弹簧按照实际线径、节距、有效圈数参数生成螺旋实体，还原弹簧受压形变的行程空间；侧边调节机构采用齿轮啮合与螺纹传动的组合结构，可实现弹簧预紧压力的独立调整，对应阀门开启吹掉压力与回座压力的独立调校功能。材质渲染方面，阀体与外部金属结构件采用铸铁哑光金属材质，还原老式蒸汽机车部件的厚重金属质感；内部弹簧采用弹簧钢亮面金属材质，区分不同部件的材质属性；密封配合面做了细微的粗糙度处理，体现机械加工的真实质感。设计思路上围绕直接代理线圈弹簧安全阀的功能核心，在保证结构还原度的前提下简化了非关键的工艺倒角、微小圆角等细节，既保留了阀门压力调节、超压泄压、自动回座的核心功能结构展示，也让模型整体装配逻辑清晰直观，可用于蒸汽机车原理演示、阀门结构教学、相关机械设计参考等场景，剖视视角的呈现方式能够让观看者快速理解弹簧预紧力与蒸汽压力的平衡作用原理，清晰展现超压时阀瓣抬升泄压、压力回落时弹簧推动阀瓣回座密封的完整动作逻辑。
