大口径法兰连接旋转阀结构三维设计

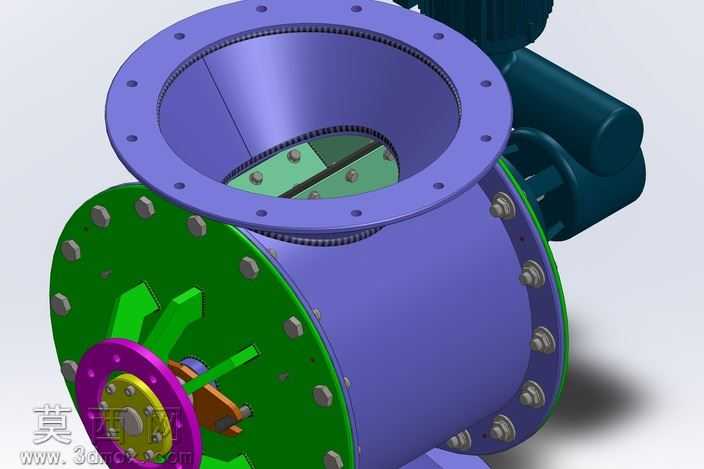

本作品为大口径法兰连接式旋转阀的三维参数化建模成果，建模过程严格遵循工业管道阀门的通用设计规范，先通过基准面定位完成整体装配骨架的搭建，再依次拆分创建各个功能部件的独立零件模型，最终完成全结构的干涉检查与装配验证。模型主体的上下连接法兰采用回转特征建模完成，法兰端面上的螺栓安装孔通过圆周阵列实现均匀排布，法兰密封面预留了标准密封件的安装槽位，可匹配对应压力等级的管道法兰安装需求。阀体的筒状主体采用薄壁回转结构设计，侧端的阀板安装法兰同样通过螺栓阵列结构实现端盖的压紧密封，所有螺栓、螺母紧固件均按照标准件参数建模，还原了工业装配的真实紧固逻辑。内部的旋转阀板组件采用框架式结构，阀板边缘设计有密封贴合面，可在阀腔内部绕转轴旋转实现管路的通断与流向切换，阀板与转轴的连接部位设计有键槽与定位结构，保证扭矩传递的稳定性。侧置的驱动连接端设计有独立的轴封结构与安装法兰，可适配电动、气动等不同类型的驱动装置，驱动端的端盖采用多螺栓压紧结构，保证阀腔的压力密封性能。渲染阶段对不同部件赋予了差异化的材质属性：阀体与连接法兰采用喷涂工业漆的金属材质，呈现哑光紫蓝色的漆面质感；阀腔内部的阀板组件采用绿色防锈漆材质，紧固件采用镀锌钢的金属质感，驱动连接部位采用深黑色铸钢材质，通过材质区分清晰展现了各个部件的功能分区与装配关系。建模过程中对所有配合面进行了公差预留设计，转动部件之间预留了合理的装配间隙，密封面部位做了贴合度优化，既保证了三维模型的结构真实性，也可直接用于后续的工程图导出、装配工艺模拟以及产品展示渲染使用，完整还原了法兰式旋转阀的工业结构特点与设计逻辑。
