真空镀膜用硅蒸发源结构设计

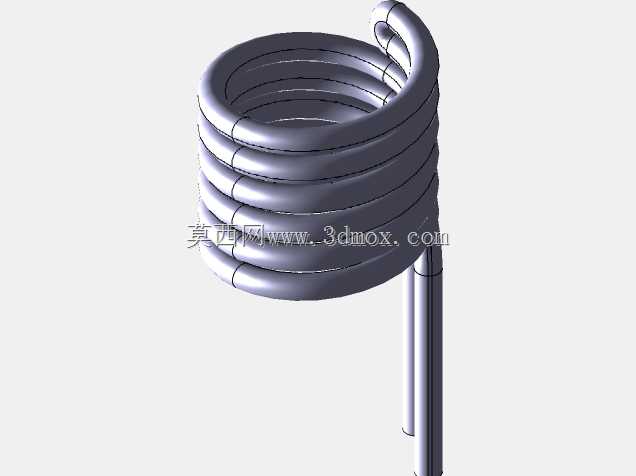

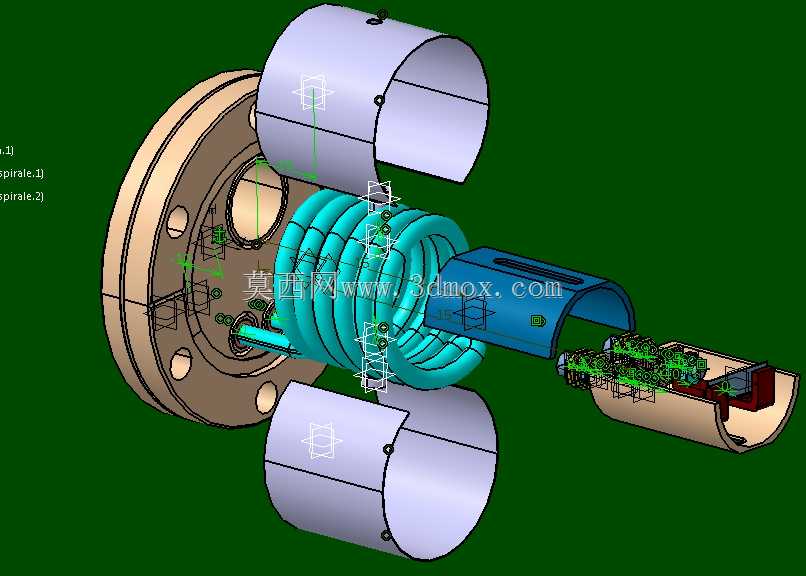

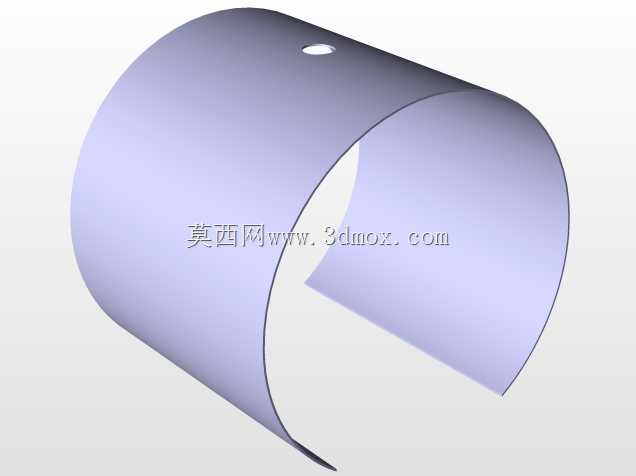

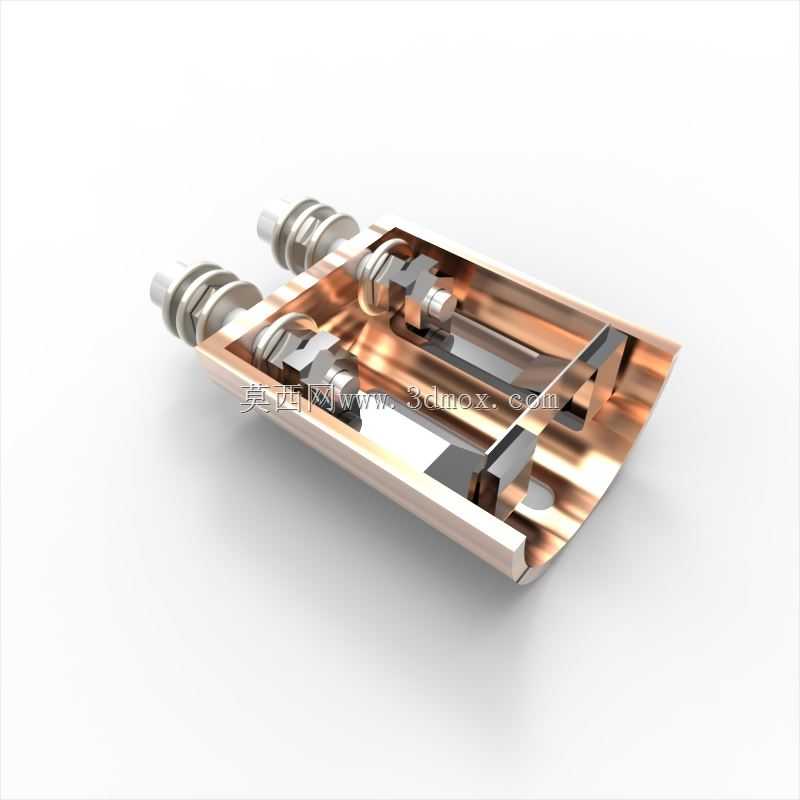

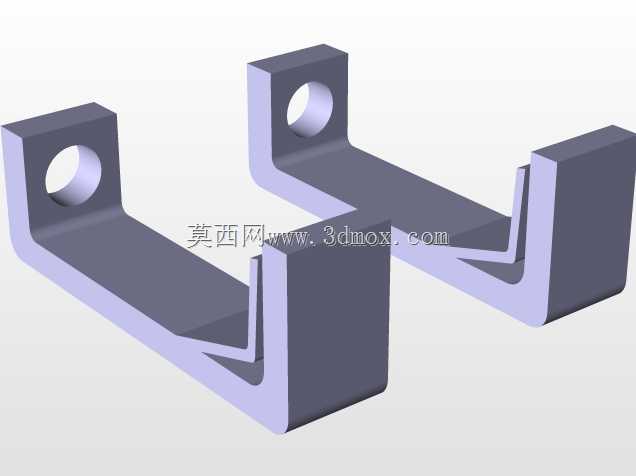

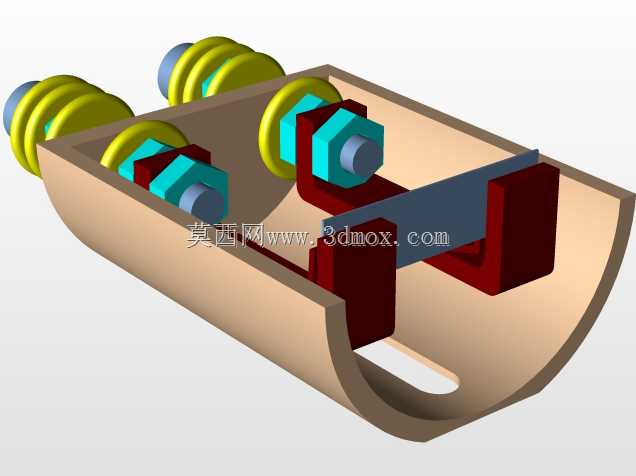

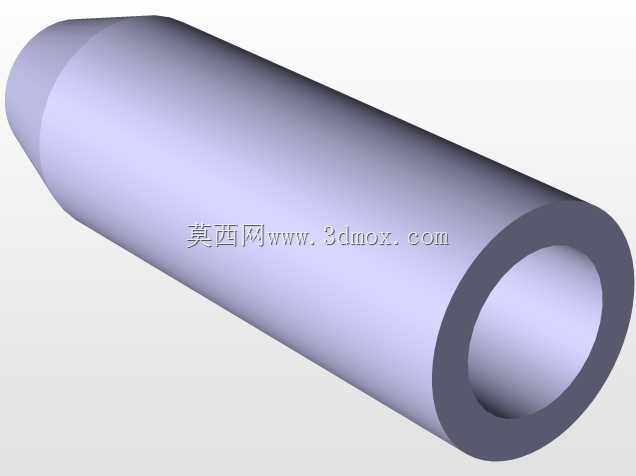

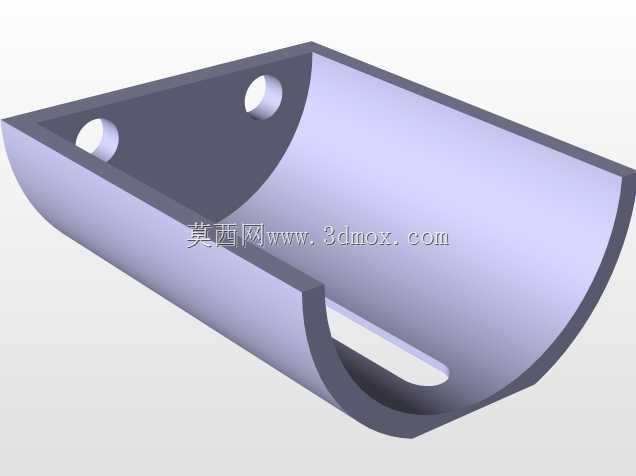

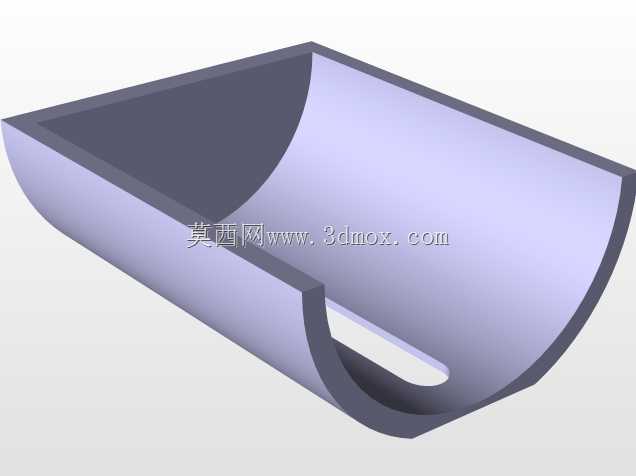

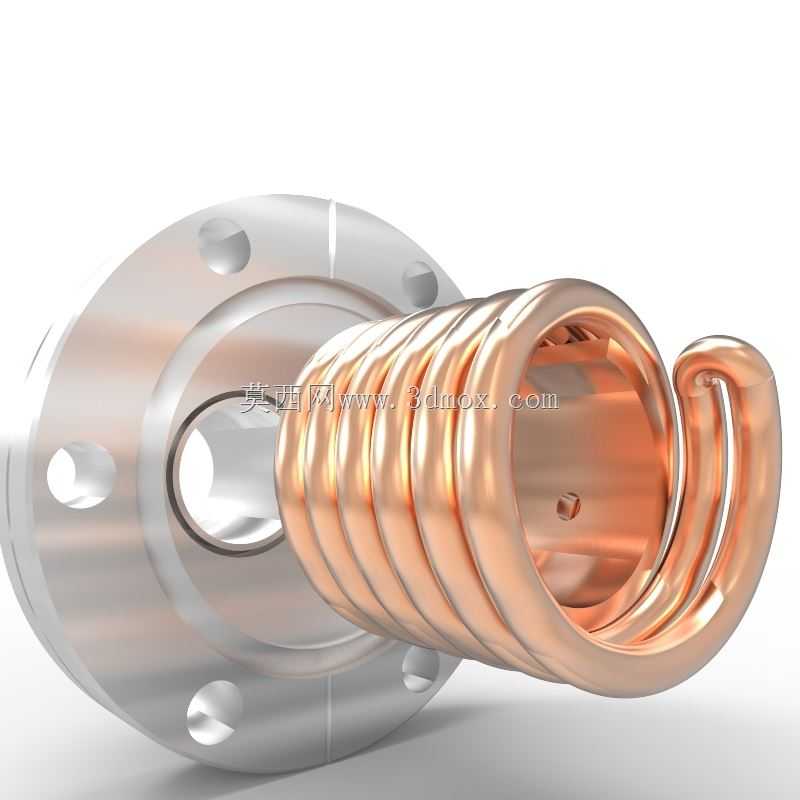

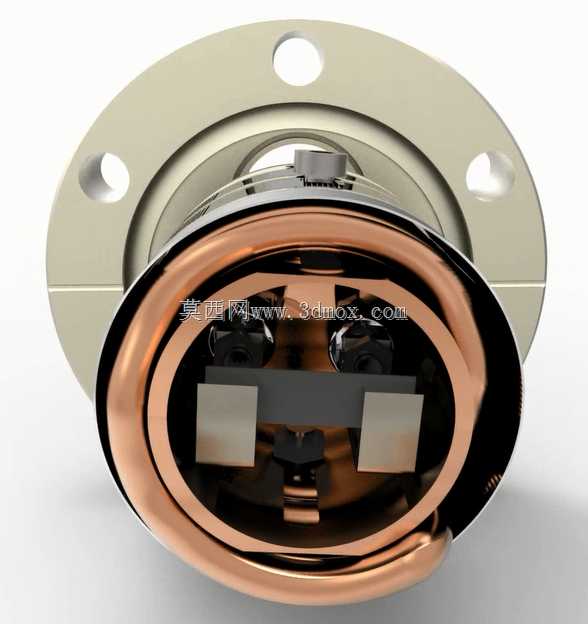

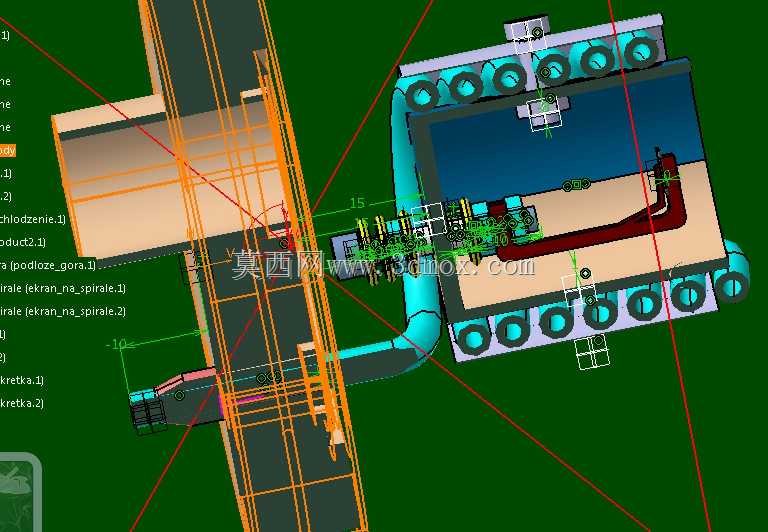

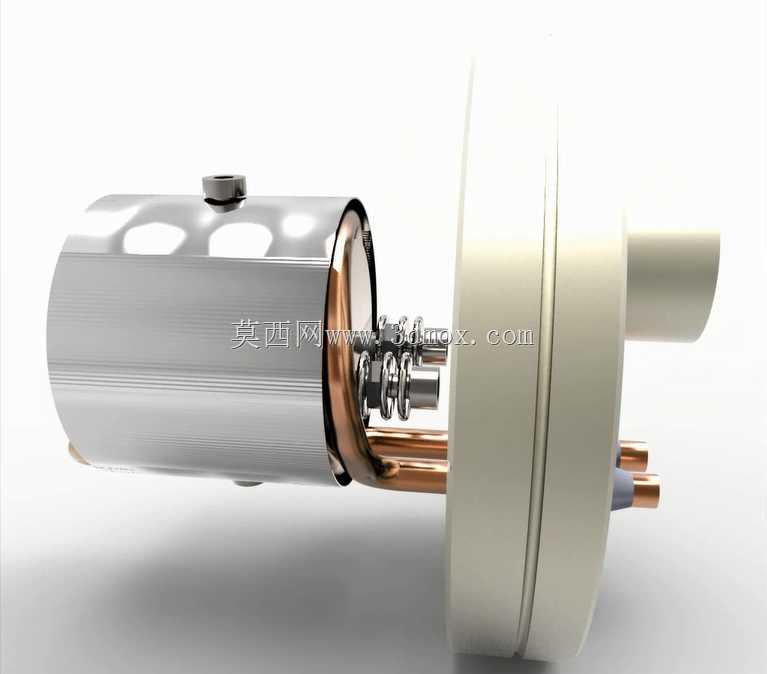

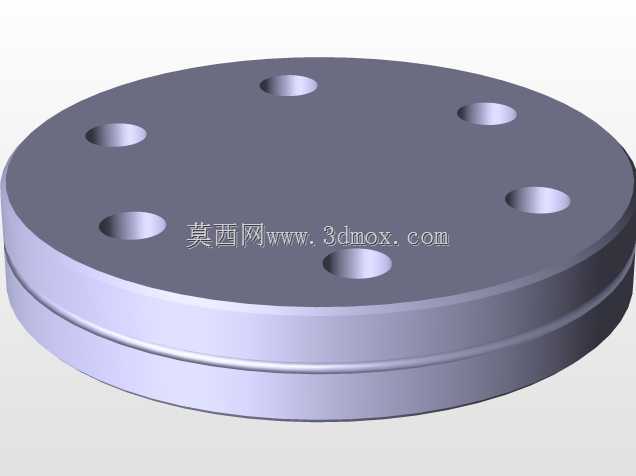

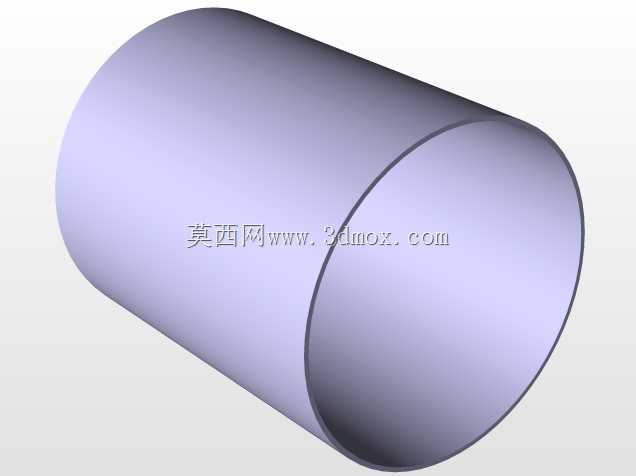

该结构主要应用于真空镀膜、分子束外延沉积等半导体材料制备、纳米薄膜加工场景，是真空沉积设备中负责硅材料蒸发输运的核心功能部件，在高真空腔体环境下完成硅源的加热蒸发，为基底表面提供均匀可控的硅原子束流，支撑纳米级硅基薄膜、外延层的制备工艺。从功能实现逻辑来看，该结构采用筒状蒸发腔体搭配端侧密封法兰的布局，腔体内部预留硅料装载空间，内置的加热组件可精准控制蒸发温度，侧部引出的铜质管路分别承担冷却介质输送、真空度维持、源料输运的功能，端侧的法兰结构既作为腔体的密封承压边界，也集成了电极接口、冷却通道的连接点位，保障高真空环境下的结构密封性与运行稳定性。设计过程中优先考虑真空环境下的材料放气率控制，腔体主体采用低放气率的金属材质，密封面做高精度研磨处理，避免高真空状态下出现泄漏问题；内部的加热组件与腔体壁之间设置隔热结构，减少热量向腔体外部传导，降低端侧密封件的热负荷，延长密封元件的使用寿命。从安装边界来看，该结构整体为同轴回转体布局，主体筒段外径适配常规真空腔体的标准法兰安装接口，轴向长度可根据腔体内部的沉积工位间距调整，侧部管路的伸出长度预留了与外部冷却系统、真空系统管路对接的操作空间，安装时可通过法兰上的均布螺栓孔完成与腔体壁的固定，同轴度公差控制在合理范围内，保障蒸发束流的方向对准沉积工位。结构细节上，腔体顶部设置的小型接口可用于硅源的补充装填或真空度辅助检测，内部的弹簧压紧结构用于固定加热组件与源料承载部件，避免设备启停过程中热胀冷缩导致的部件移位，铜质管路与腔体的连接部位采用硬密封焊接工艺，杜绝冷却介质泄漏进入真空腔体的风险，端侧的轴状接口可适配束流调节挡板组件，实现蒸发束流的通断与通量控制，满足不同沉积工艺的参数调节需求。
