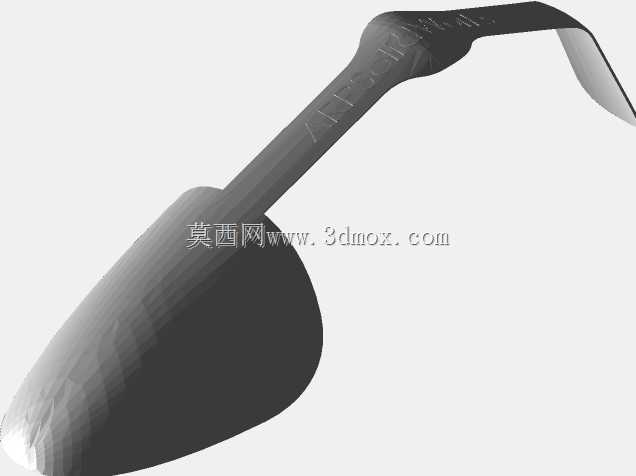

制鞋生产用多色鞋楦结构设计

在制鞋全流程生产环节中，鞋楦是决定鞋款最终成型精度、足部贴合舒适度的核心工装载体，其曲面轮廓直接复刻对应鞋码的足部三维形态，覆盖从鞋头弧度、足弓支撑角度到后跟包裹曲率的全部成型边界，是鞋样开发、批量生产阶段不可或缺的基准部件。本次设计的鞋楦结构，针对不同鞋款的生产需求做了曲面优化，鞋头部位采用圆润过渡的弧面设计，避免鞋头成型后出现棱角硌脚的问题，同时匹配不同鞋型的鞋头宽度参数，适配休闲鞋、运动鞋等多品类鞋款的前端定型需求；足弓区域根据人体足部受力分布做了支撑曲面的曲率调整，保证成型后的鞋腔在足弓位置具备合理的支撑力，减少长期穿着带来的足部疲劳；后跟部位做了内收的包裹曲面设计，贴合后跟的自然轮廓，避免鞋款成型后出现掉跟、磨后跟的问题。从设计思路来看，建模过程中优先保证曲面的连续性，所有过渡面均采用G2连续标准，避免曲面出现折痕、凹凸不平的问题，保证后续开模或者3D打印制作实体鞋楦时，表面光滑度满足生产要求，不需要额外做大量的表面打磨处理。鞋楦的整体尺寸严格对应标准鞋码的长度、围度参数，跖围、跗围的尺寸偏差控制在制鞋行业允许的公差范围内，保证批量生产时鞋款的尺码一致性。在实际生产应用中，这类鞋楦既可以用于鞋样开发阶段的试样定型，帮助设计师快速验证鞋款的版型贴合度，也可以用于批量生产环节的鞋面绷帮、鞋底粘合工序，作为整个鞋款成型的基准支撑件。不同配色的鞋楦可用于区分不同鞋码、不同鞋型的生产工位，避免生产过程中出现工装混用的问题，提升流水线生产的效率。建模过程中对鞋楦的拔模角度做了合理设置，若采用注塑工艺生产实体鞋楦，可保证脱模过程顺畅，不会出现曲面拉伤的问题；若采用3D打印制作开发阶段的样楦，曲面的封闭性也满足打印要求，不会出现破面、漏面的打印故障。鞋楦的尾部设置了标准的工装安装位，可匹配制鞋流水线的固定夹具，保证绷帮、涂胶等工序中鞋楦的装夹稳定性，不会出现偏移导致的鞋型错位问题。从结构强度来看，鞋楦的实体厚度做了均匀化处理，既保证工装具备足够的刚性，在绷帮受力时不会出现形变，也避免了不必要的材料浪费，降低实体制作的成本。
