三角带齿定位连接机械构件

项目分类:3D模型 发布时间:2021-08-31 ID:255435
  • 三角带齿定位连接机械构件
  • 三角带齿定位连接机械构件
  • 三角带齿定位连接机械构件

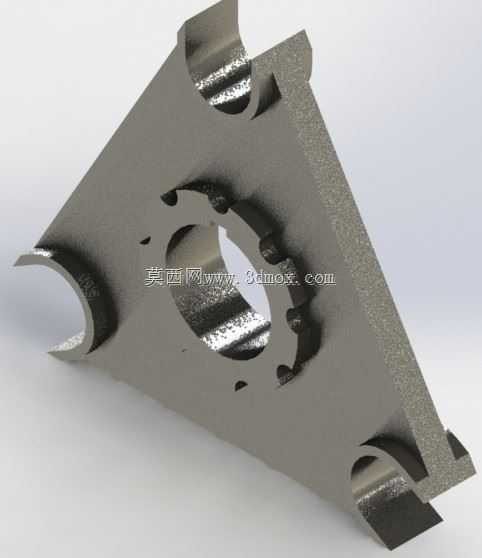

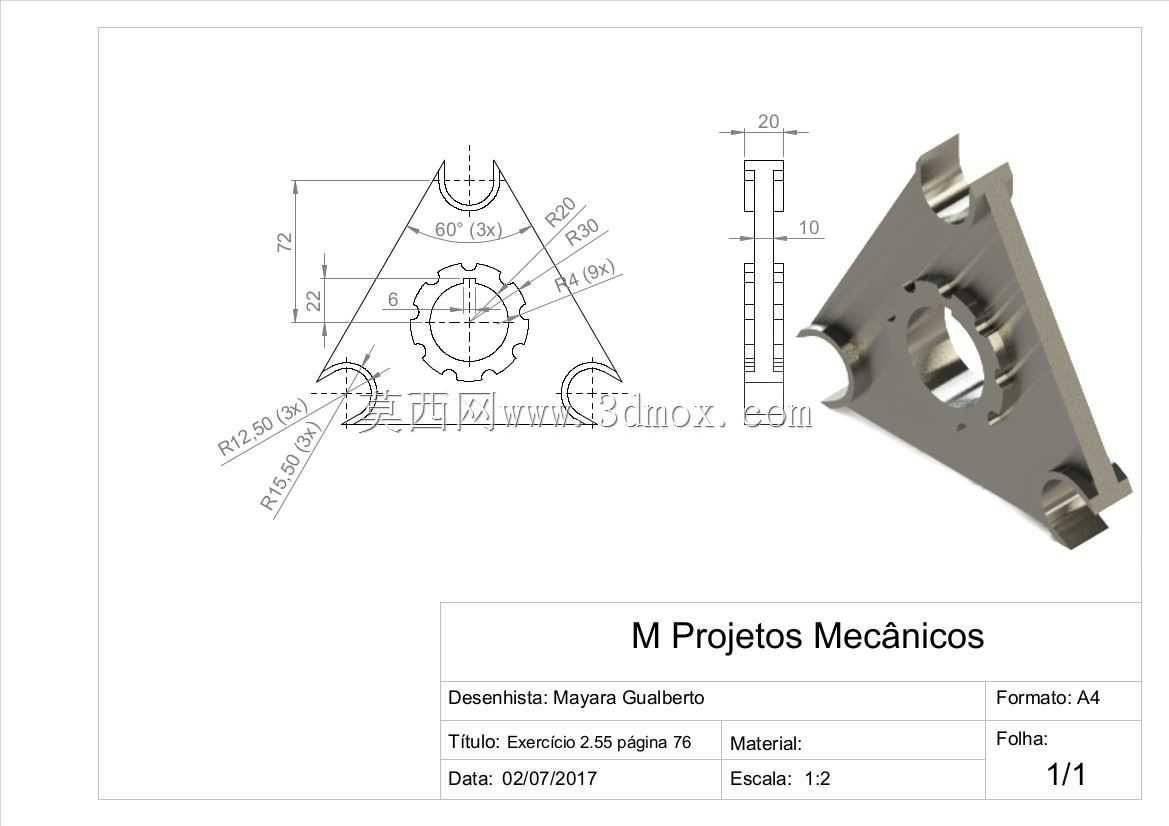

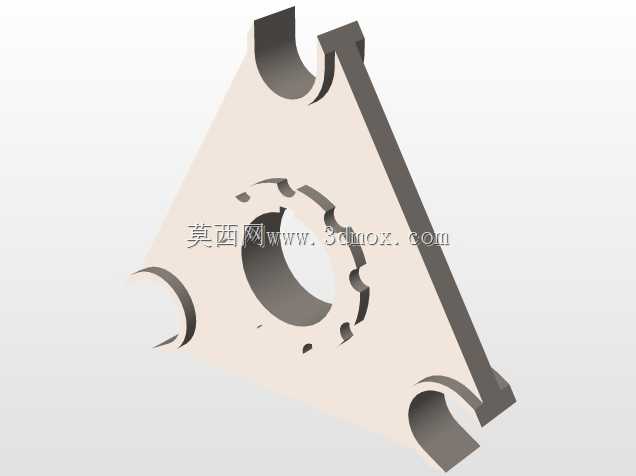

该三角结构构件在轻工自动化输送线、小型工装夹具的定位模组中应用较多,日常工况下主要承担周向定位、相邻组件的间隔支撑以及小扭矩传动的衔接作用,三个端部的圆弧槽可直接卡接在对应直径的导向光轴上,不需要额外设计复杂的锁紧结构就能快速完成装配定位,适配小空间内的多轴联动布局需求。从结构设计逻辑来看,整体采用等边三角布局,三个端部的圆弧槽尺寸统一,相邻槽的中心连线夹角为60度,这种对称设计能保证构件在受力时三个方向的载荷分布均匀,不会出现单侧应力集中导致的变形问题;中心区域的带齿内孔是核心的扭矩传递结构,齿形参数适配标准的小模数齿轮轴,装配后齿侧间隙控制在合理范围,既能传递平稳的周向扭矩,也能避免间隙过大带来的传动回差。构件的厚度方向尺寸为20,中心带齿孔的单侧定位凸台宽度为10,端部圆弧槽分别适配R12.5、R15.5、R20、R30等不同半径的外接轴件,齿根位置距离三角顶点的垂直尺寸为72,齿顶到相邻槽边的定位尺寸为22,中心齿形的分度圆直径为6,这些尺寸边界在建模时需要严格控制,尤其是三个圆弧槽的同轴度、中心齿孔与三角外形的位置度,直接影响后续装配的适配性。实际建模过程中,先绘制等边三角的外轮廓基准,再分别定位三个端部的圆弧槽中心,切除出半圆卡槽结构,之后在中心位置绘制齿形轮廓,拉伸主体结构后再处理厚度方向的凸台特征,最后对所有锐边做倒角处理,避免装配时割伤操作人员或者刮损相邻零件。这类构件在小型非标设备的连杆机构、检测设备的载具定位模组中十分常见,因为结构紧凑、定位精度稳定,不需要额外的紧固件就能实现快速拆装,在频繁换型的工装场景下能大幅降低调试时间,三个方向的卡接结构也能保证构件在高速往复运动时不会出现松脱,中心带齿孔的传动结构相比普通的光孔连接,能传递更大的扭矩,不会出现相对打滑的问题,适合轻载、高频动作的工位使用。
