单级减速齿轮传动组件三维结构设计

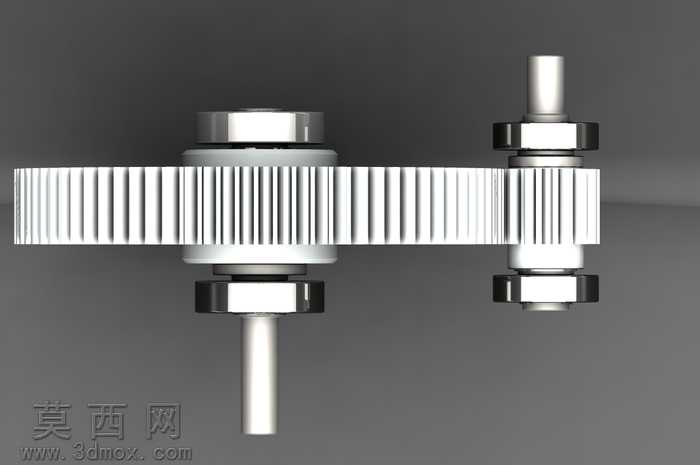

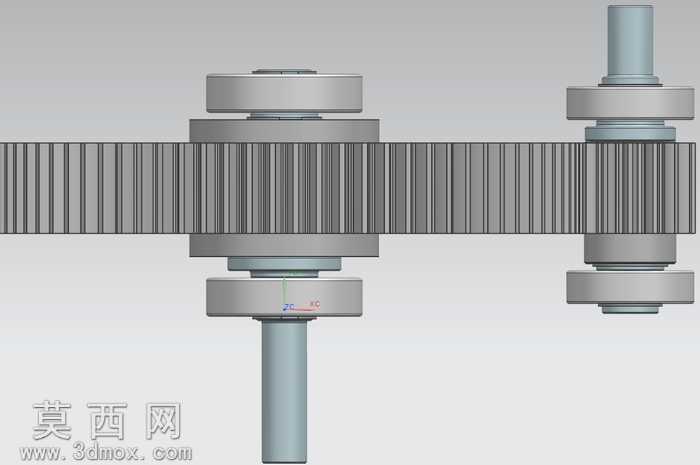

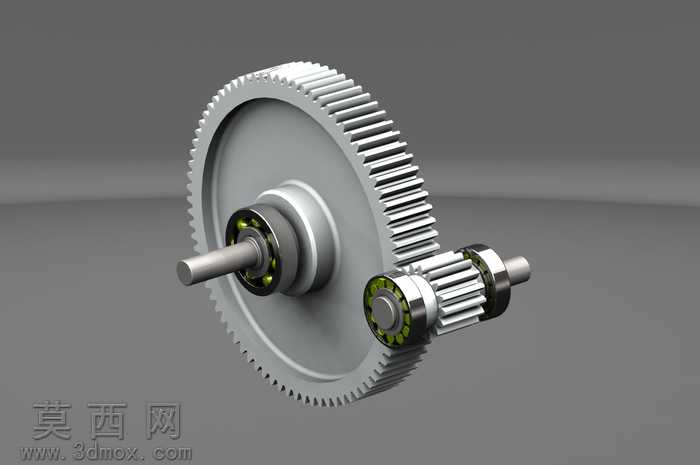

本作品为单级减速齿轮传动结构的三维建模设计，整体围绕平行轴齿轮减速的核心传动逻辑展开，在三维建模过程中严格遵循机械传动设计的参数规范，首先完成核心传动零件的参数化构建：大直径从动圆柱齿轮采用渐开线直齿齿形设计，建模时精准还原齿顶圆、齿根圆、分度圆的标准尺寸比例，齿面过渡圆角、轮毂与轮辐的连接结构均按照机械加工工艺要求做了细节处理，保证零件结构既满足传动强度要求，也符合实际生产的工艺合理性。主动轴侧的小齿轮与输入轴做一体化结构设计，齿形参数与大齿轮完全匹配，保证啮合传动时的齿面接触精度，避免出现传动卡滞、齿面受力不均的问题。两根传动轴的支撑部位均搭配标准滚动轴承结构，建模时还原了轴承内圈、外圈、滚动体、保持架的完整结构，轴承与轴颈、轴承座孔的配合尺寸按照公差配合要求做了适配，清晰展现了传动部件的支撑定位逻辑。整体装配过程严格按照实际装配顺序完成约束定位，先将轴承压装到对应轴的轴颈位置，再将齿轮与轴通过键连接结构完成周向固定，最后将两个轴系组件按照中心距要求定位到齿轮箱的安装基准上，保证两齿轮的啮合侧隙处于合理范围。渲染环节采用金属材质表现各钢制传动零件，齿面做亚光金属质感处理，轴承滚动体添加高亮金属反光效果以区分不同零件的材质特性，背景采用简洁中性灰调突出传动结构本身，通过光影效果清晰展现齿轮啮合部位、轴承支撑部位的细节结构。设计过程中重点考量了减速传动的扭矩传递路径，从输入轴传入的动力经小齿轮与大齿轮的啮合实现转速降低、扭矩增大后从输出轴传出，各零件的结构尺寸均围绕额定传动载荷做了匹配设计，轴的台阶结构、齿轮的轮毂宽度、轴承的选型都对应受力情况做了合理设置，完整还原了单级齿轮减速箱的核心传动结构，可用于机械原理教学演示、减速结构设计参考等场景。
