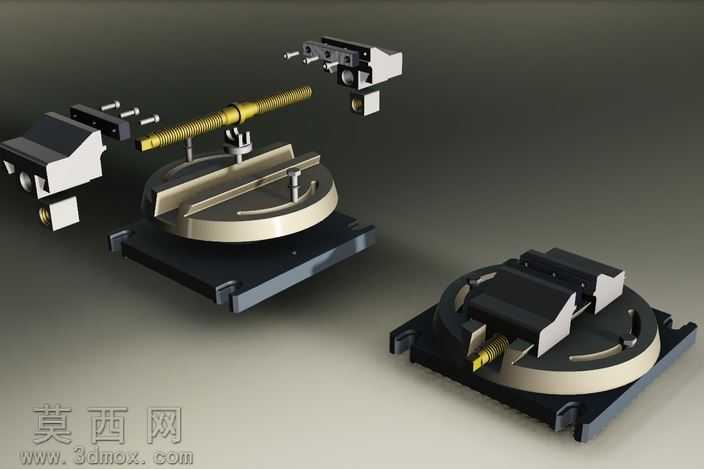

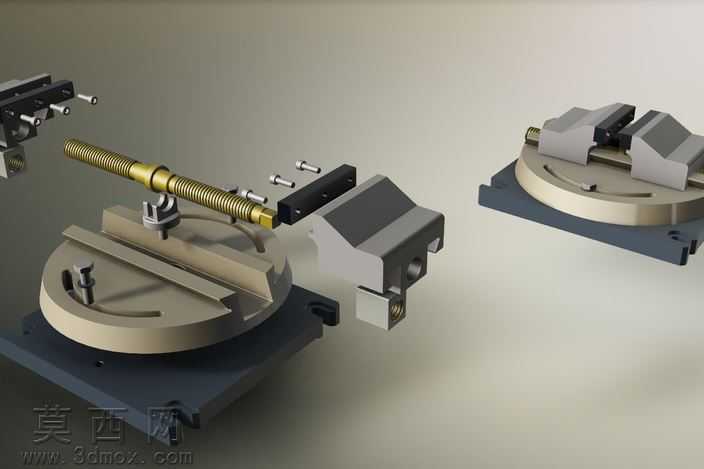

自定心夹紧工装夹具三维结构设计

本作品为自定心夹紧工装机构的三维设计成果，建模阶段采用参数化设计逻辑完成各零件的精准构建，首先对底座基体进行特征建模，通过拉伸、切除、倒角等基础特征完成带安装定位槽的底座结构，预留的安装孔位严格遵循工装安装的通用尺寸规范，保证后续实际装配的适配性。核心的回转承载盘采用回转类特征建模，盘面的T型导向槽通过扫描切除特征完成，槽道的平行度与对称度在建模阶段就通过几何约束进行管控，保证后续夹爪滑动的顺畅度。传动丝杆部分采用螺旋扫描特征完成牙型构建，丝杆两端的支撑轴颈通过同轴度约束与轴承安装位匹配，两端的调节手轮结构做了防滑纹理的细节建模，还原实际操作的握持触感。两侧的滑动夹爪组件采用装配体层级建模，夹爪的夹持面做了V型定位结构设计，适配不同直径的圆形工件夹持需求，夹爪与导向槽的配合面做了公差配合的间隙预留建模，避免实际装配出现卡滞问题。渲染阶段采用金属材质为主的材质方案，底座部分赋予磨砂铸铁材质，调整粗糙度参数还原铸件的哑光质感，回转盘与夹爪部分赋予调质钢材质，添加轻微的金属反光效果突出加工面的精度感，丝杆部分赋予黄铜材质，通过色彩区分突出传动部件的视觉辨识度，调节手轮部分赋予黑色酚醛塑料材质，还原实际工装的操作件材质特征。场景布光采用三点布光法，主光源从斜上方45度投射，突出机构的立体轮廓与装配层次，辅光源补全暗部细节避免结构阴影过深丢失细节，顶光添加柔和的环境光遮蔽效果，强化各零件之间的装配间隙与层次关系。结构设计上采用丝杆传动带动双侧夹爪同步滑动的定心原理，丝杆采用正反牙双向螺纹设计，转动手轮时两侧夹爪可沿导向槽同步向中心靠拢或向外张开，实现工件的自动定心夹紧，无需额外找正操作，大幅提升装夹效率。夹爪组件采用模块化设计，可根据不同工件的夹持需求更换不同形制的夹头，拓展工装的适用范围，底座的安装槽设计可适配不同机床工作台的安装固定需求，整体结构紧凑，传动效率高，定心精度稳定，可应用于机加工、检测等工序的工件装夹场景，建模过程中对所有运动部件做了运动干涉检查，验证夹爪全行程运动无碰撞卡滞，保证结构设计的合理性与可制造性。
