可转位浅孔钻三维结构设计模型

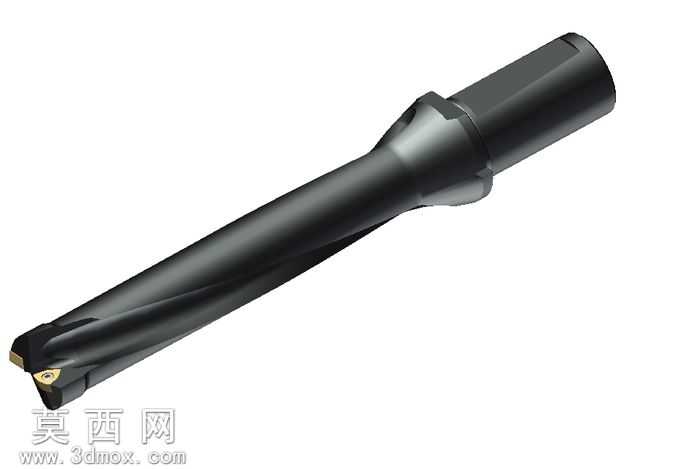

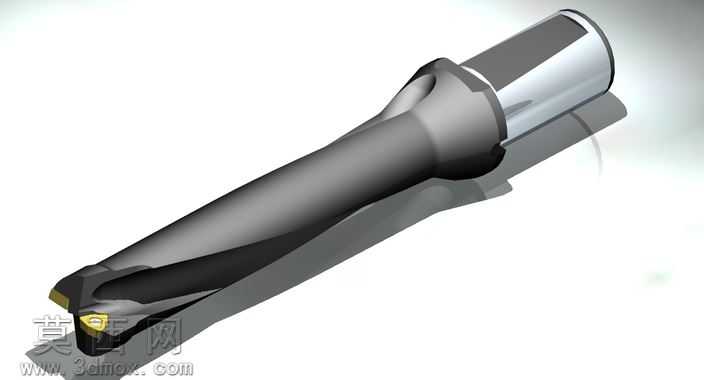

本模型为可转位钻头的三维参数化建模成果，建模过程严格遵循可转位钻具的实际生产设计规范，完整还原了该类快速钻孔刀具的全部结构细节。建模阶段首先完成整体结构的比例校准，以直柄装夹段为定位基准，依次构建刀柄夹持段、刀身排屑槽段、刀头切削安装段三个核心结构模块，各段衔接处做了符合力学要求的过渡曲面处理，避免应力集中的结构缺陷。材质渲染部分针对不同结构做了区分处理：刀身主体采用硬质合金高速钢的哑光深灰金属材质，还原了刀具表面经发黑处理后的细腻磨砂质感，表面添加了细微的磨削纹理贴图，模拟实际刀具加工后的表面状态；刀头可转位刀片部分采用硬质合金的亮面金属质感，刀片切削刃处做了高光处理，突出刀片的锋利属性；刀片紧固螺钉采用不锈钢亮面材质，清晰呈现紧固件的结构细节。结构设计上完整还原了可转位钻头的核心特征：刀身设置双螺旋排屑槽，槽型曲面经过平滑处理，保证切屑排出路径顺畅无阻滞；刀头部位设置两个可转位刀片安装座，精准还原了刀片的定位槽、紧固螺钉孔的结构，刀片采用偏心错齿布局，分别承担外刃与内刃的切削功能，无需重磨即可通过转位更换切削刃，大幅提升刀具使用寿命；刀柄部分采用侧固式直柄结构，还原了装夹定位平面，保证刀具装夹后的同轴度与传动稳定性。设计思路围绕实际钻削加工的使用需求展开，建模过程中重点校验了刀体的同轴度、刀片安装角度、排屑槽螺旋角等关键参数，确保模型结构符合可转位钻头的加工原理，既可以作为机械加工教学的演示模型，也可以作为刀具设计研发的结构参考，完整呈现了现代高效孔加工刀具的结构特点与设计逻辑。
