二氧化硅衬底微型石墨烯晶体管结构设计

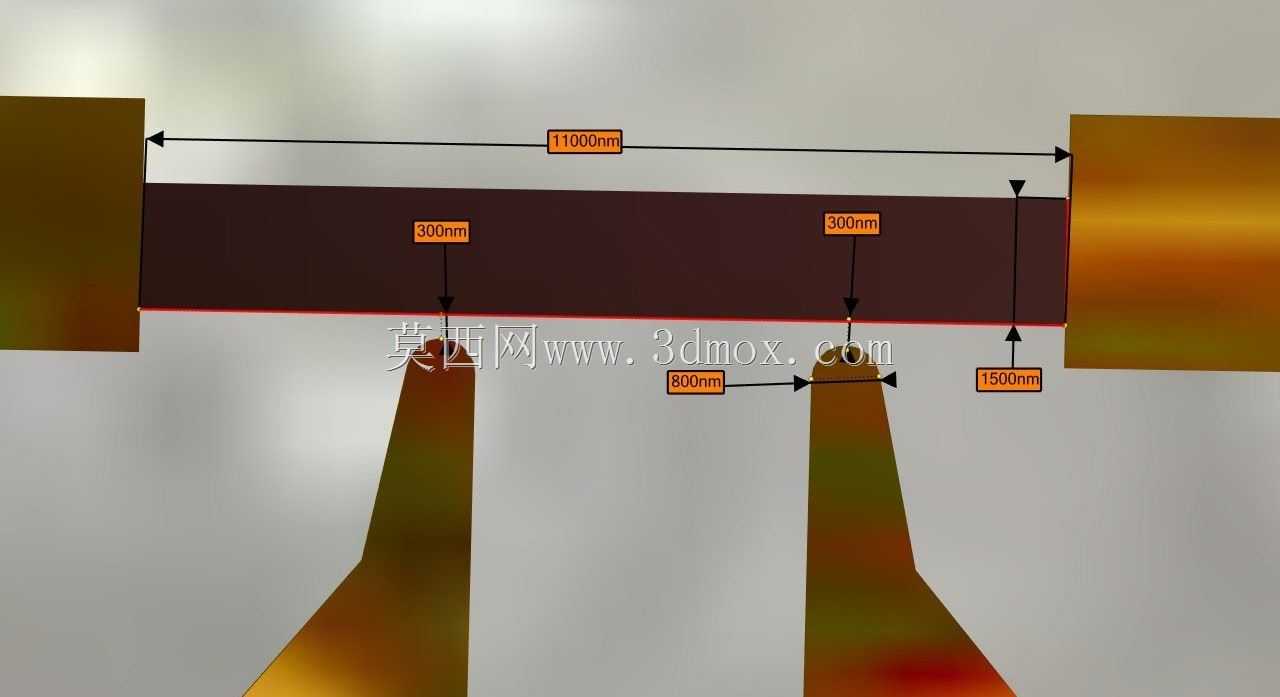

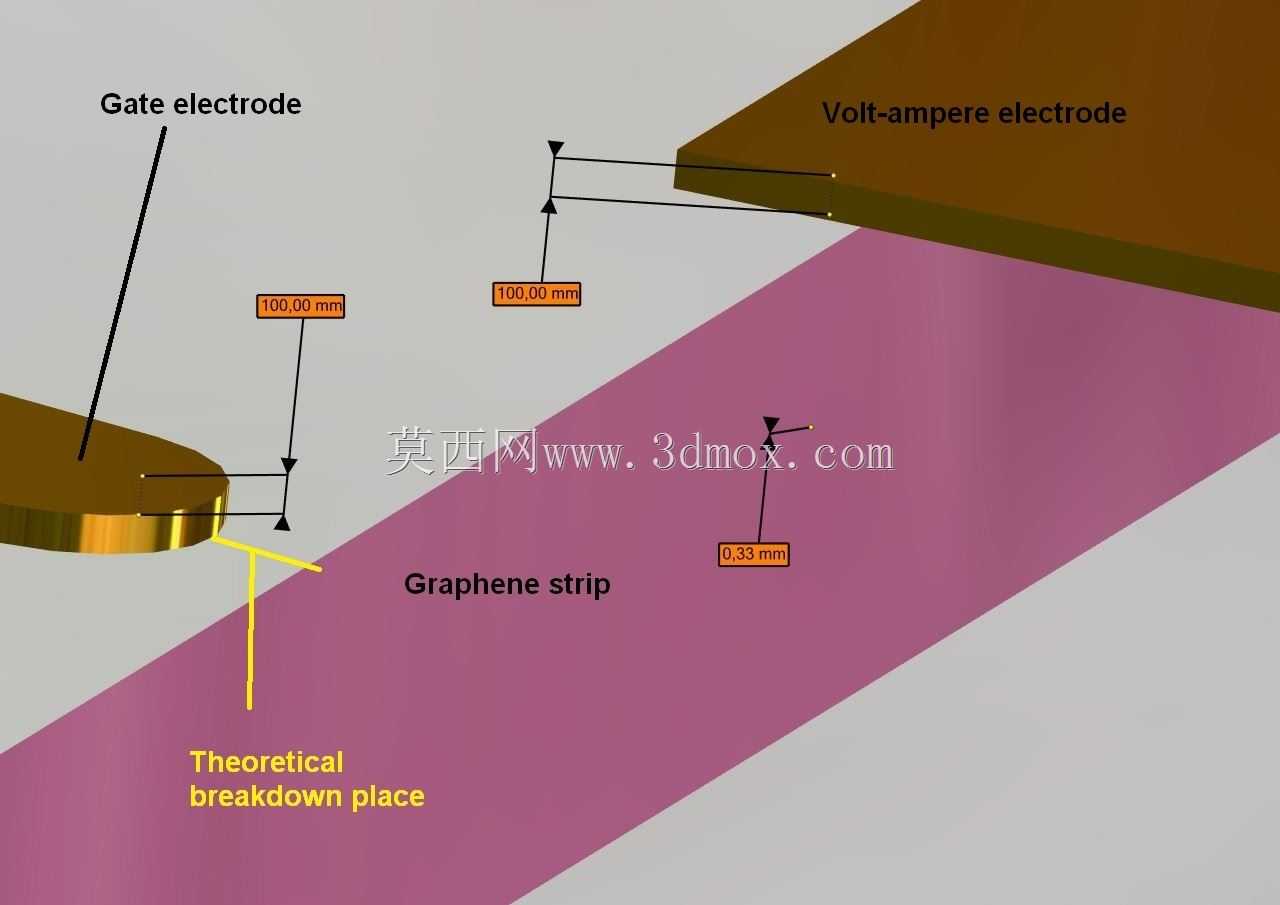

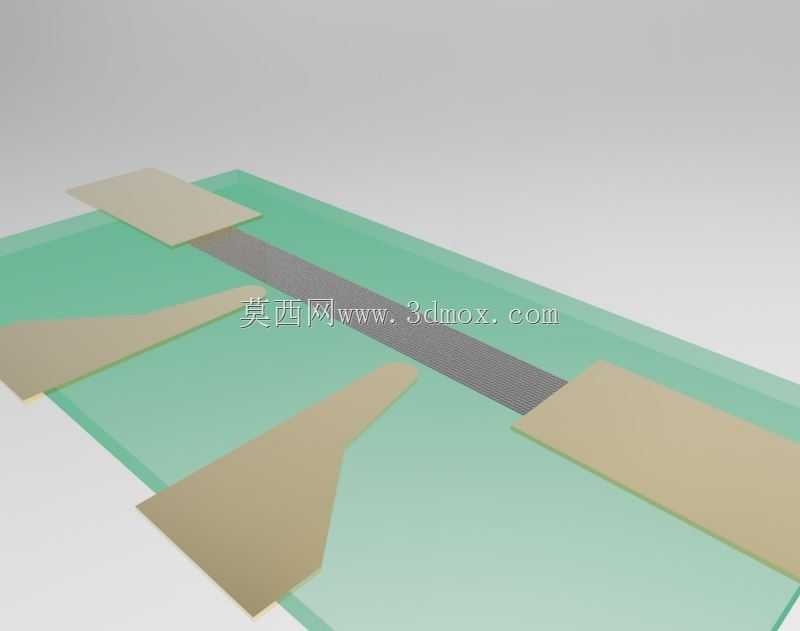

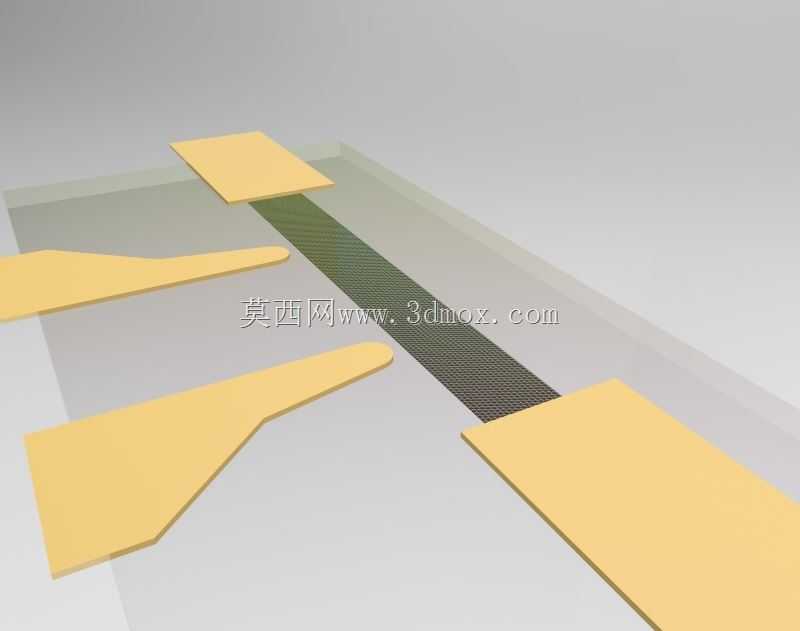

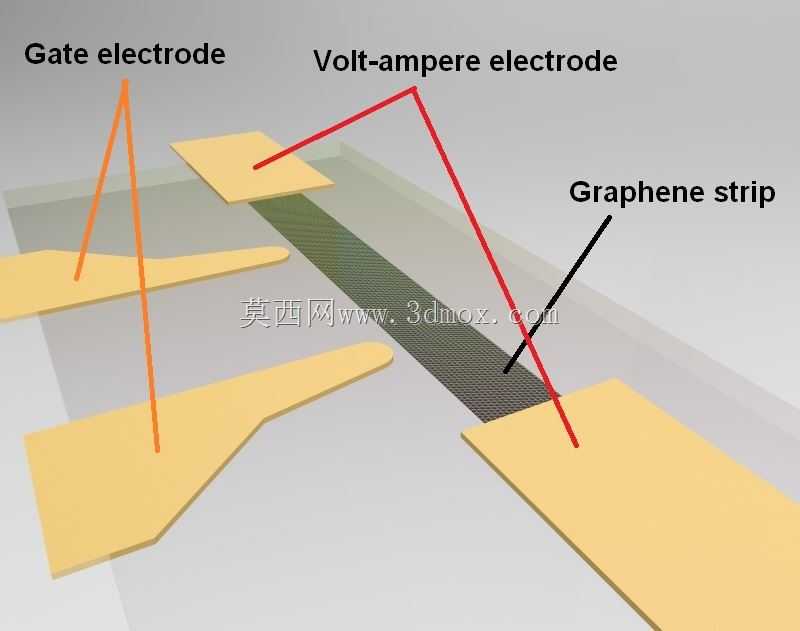

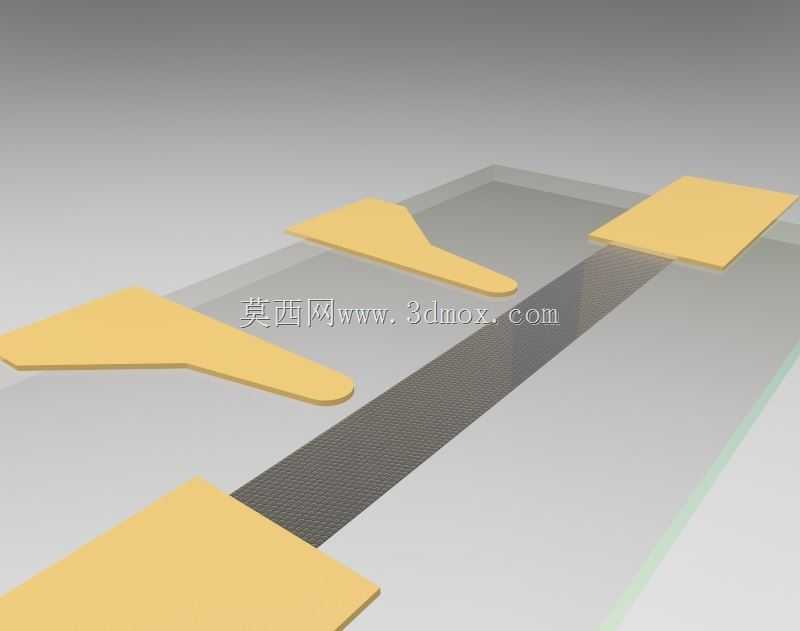

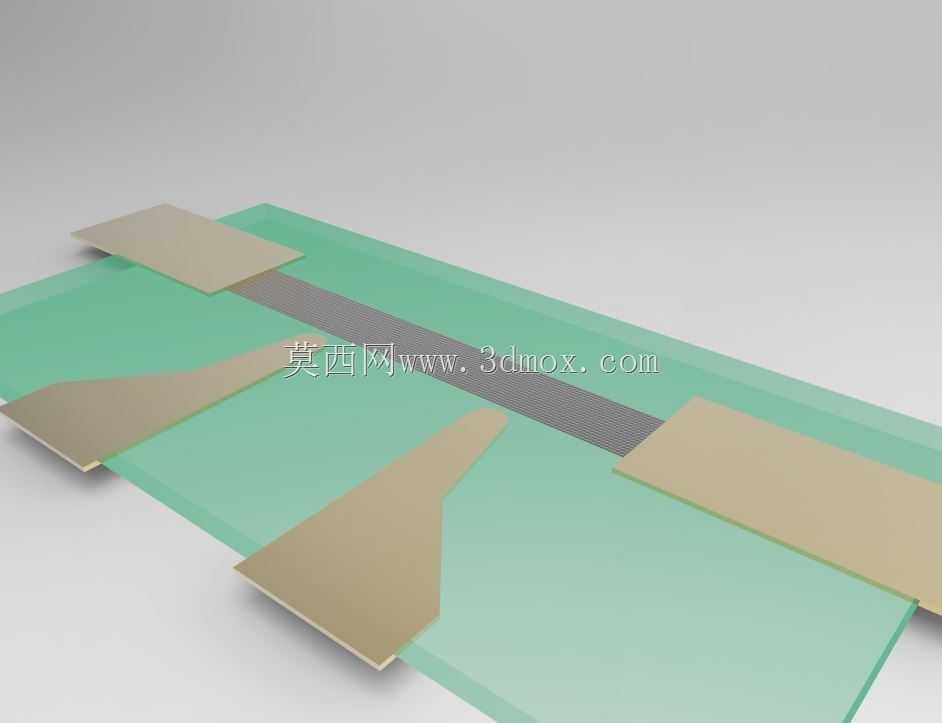

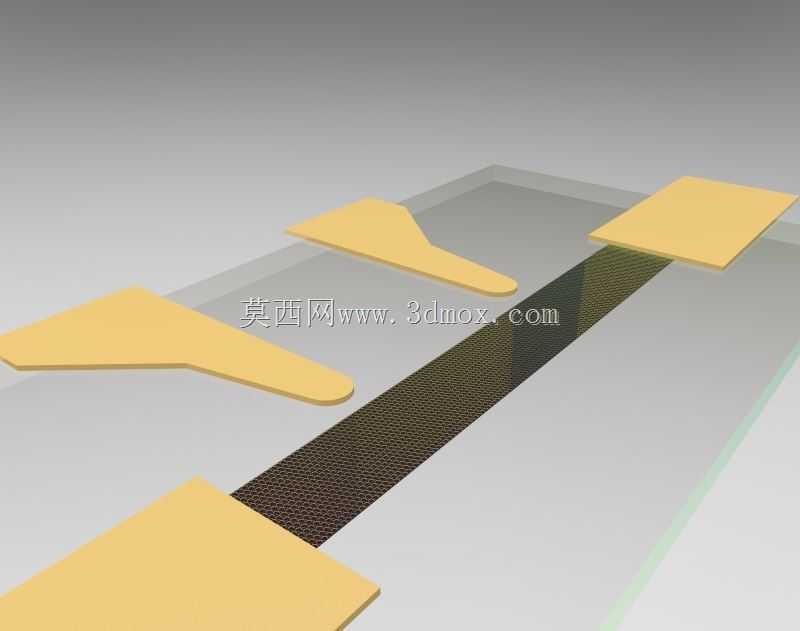

在微纳电子器件的研发验证环节，这类石墨烯晶体管结构常被用于新型半导体器件的原理样机搭建，适配高校微纳电子实验室、半导体材料研发团队的器件性能测试场景，可用来验证石墨烯材料在高频信号处理、低功耗传感场景下的载流子传输特性，也能为柔性电子器件的电极排布设计提供结构参考。整个结构以二氧化硅板作为承载衬底，衬底表面设置一条连续的石墨烯带作为核心导电沟道，石墨烯带的两端分别连接伏安电极，用于接入测试回路实现电流电压信号的输入与采集；在石墨烯带的两侧对称布置两个金栅电极，通过栅极施加的调控电压改变石墨烯沟道的载流子浓度，实现器件导通与关断状态的切换，满足场效应调控的核心功能需求。设计阶段采用毫米单位完成整体结构的三维建模，实际加工应用时需将整体尺寸等比例缩小1000倍达到纳米级尺度，建模过程中特意预留了电极与石墨烯带的接触重叠区域，避免微纳加工过程中对准偏差导致的电极接触不良问题，同时控制金栅电极与石墨烯沟道的间距保持一致，保证栅极调控电场在沟道区域分布均匀，减少器件性能的离散性。从安装边界来看，衬底的平整面可直接贴合在测试探针台的载物台上，四个电极的引出端位置与常规探针台的探针排布间距适配，不需要额外设计转接夹具就能完成器件的电学性能测试；衬底边缘预留了划片定位的标记位，方便后续批量加工时的晶圆切割工序，电极的厚度设置兼顾了导电性能与微纳加工的工艺可行性，不会因为电极过厚导致后续剥离工艺出现残胶问题，也不会因为电极过薄出现大电流测试下的电极熔断情况。结构建模时还原了各层结构的堆叠关系，二氧化硅衬底作为绝缘层隔绝衬底漏电，石墨烯带与电极的接触区域做了贴合面的共形处理，保证三维模型中各部件的装配关系与实际微纳加工的层叠顺序完全一致，能直接用于器件加工工艺的流程演示，也可作为微纳电子专业教学的三维演示模型，帮助学习者直观理解石墨烯场效应晶体管的层状结构与电极排布逻辑。
