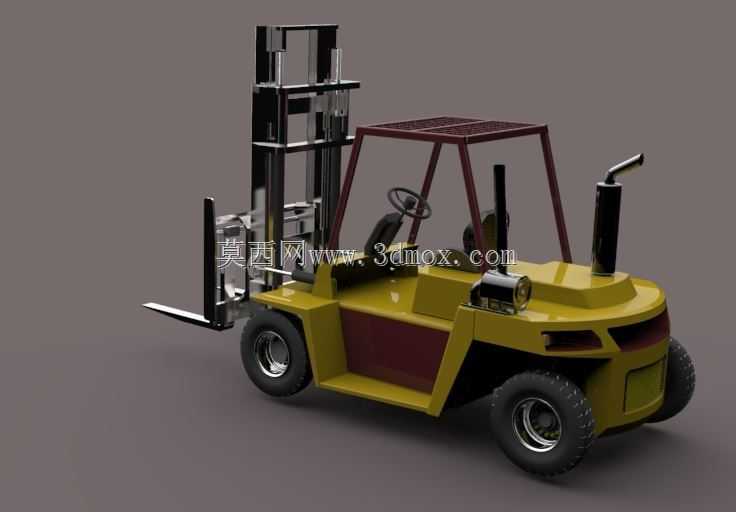

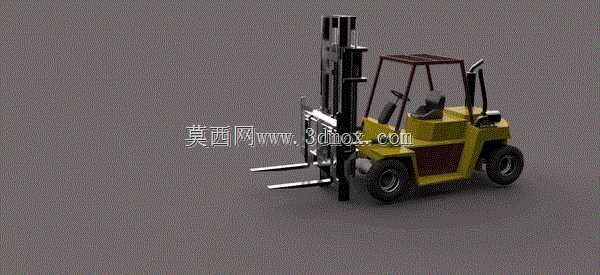

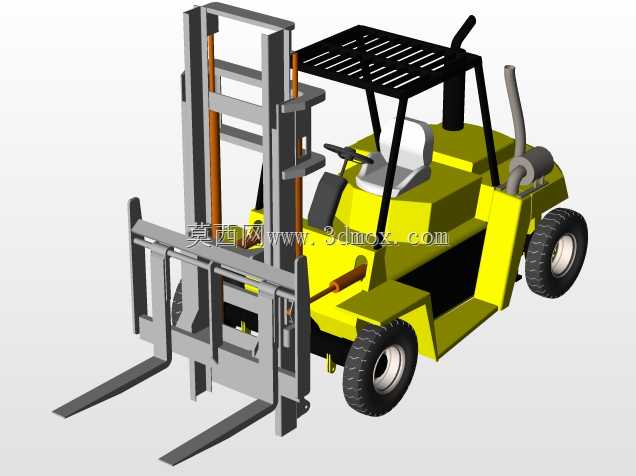

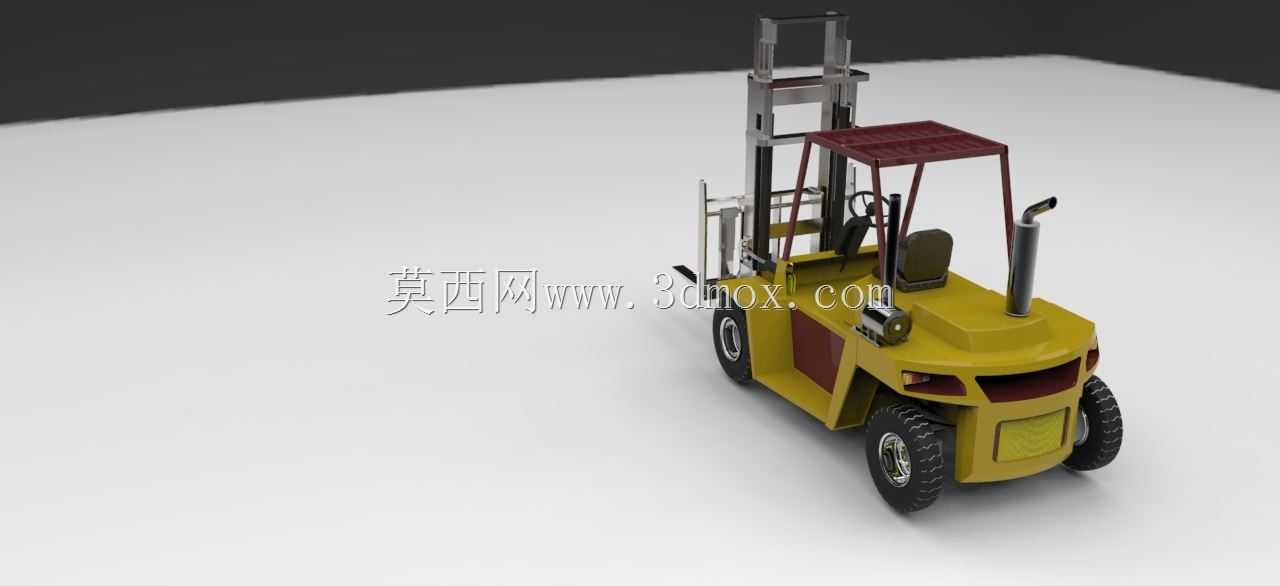

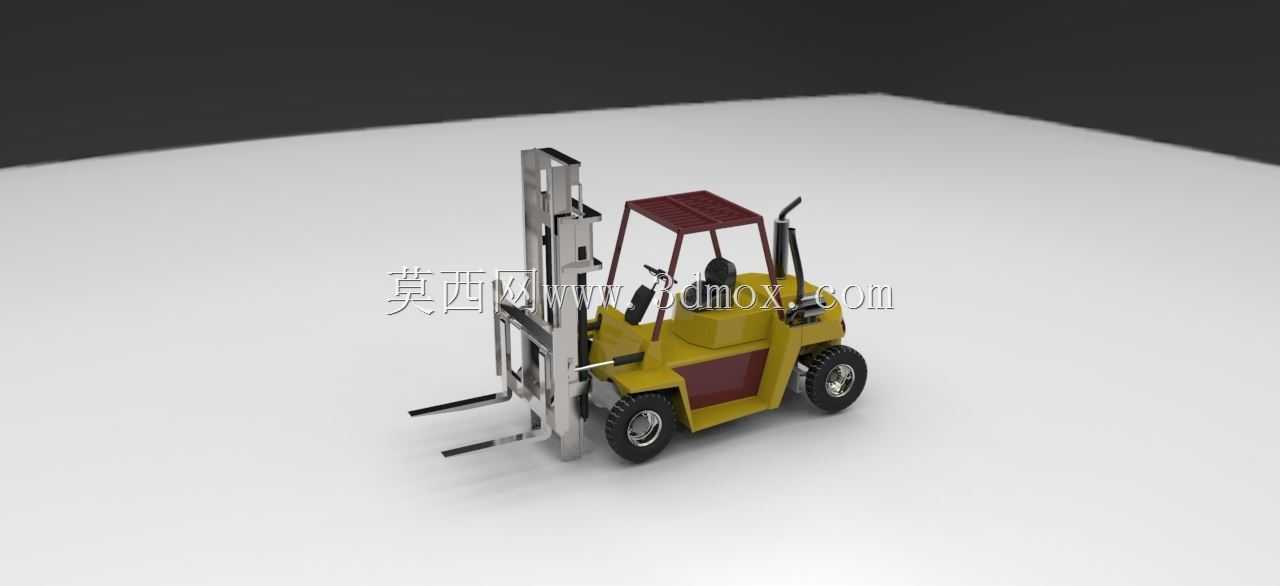

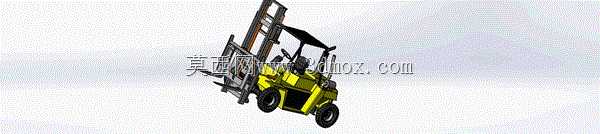

座驾式平衡重内燃叉车三维结构设计

这款座驾式平衡重叉车的三维结构设计，核心围绕厂内短距离物料搬运、堆垛作业的实际工况展开，覆盖生产车间原材料转运、仓储库区货架存取货、物流装卸货月台作业等多个高频应用场景，可适配1-3.5吨级常规托盘货物的装卸与堆高作业，是离散制造、仓储物流领域应用最广的场内搬运设备之一。从功能特性来看，该设计完整还原了平衡重叉车的核心作业结构：前部设置标准两级起升门架，搭配货叉架与可调间距货叉，可根据托盘规格调整叉齿间距，门架起升过程中通过内置链条带动货叉架沿门架导轨滑动，实现货物的垂直升降，后部配置的平衡重块可抵消前部载荷产生的倾覆力矩，保证满载作业时的整车稳定性，避免前倾翻风险。动力单元采用内燃式布局，排气尾管设置于驾驶室右后侧高位，避免作业时尾气吹向地面扬起扬尘，适配无固定外接电源的露天厂区、室外货场作业需求。设计过程中优先考虑了作业边界与操作空间的匹配：整车宽度控制在1.2米级，可适配常规1.8米宽度的厂内通道转弯需求，最小转弯半径覆盖标准1200*1000托盘的直角堆垛通道要求，避免因尺寸冗余导致通道空间浪费；驾驶室采用敞篷带防护顶架的结构，顶架采用矩形钢管焊接成型，可防止高空坠物对操作人员造成伤害，同时保留足够的上方视野，方便高位堆垛时观察货叉与货物的对位情况；驾驶位布局符合人机工程要求，方向盘、操作操纵杆、座椅的相对位置参考常规成年操作人员的操作可达范围设置，减少长时间作业的操作疲劳。行走系统采用前桥驱动、后桥转向的布局，后轮转向角度可达±75度，保证狭小空间内的转向灵活性，轮胎选用深花纹工业充气胎，可适配厂区水泥路面、沥青路面甚至轻度不平整的碎石路面作业，避免实心胎在颠簸路面的震感传递问题。液压系统管路沿车架内侧布置，既避免作业过程中货物剐蹭损坏管路，也方便后期维护时的管路检查与更换；车架主体采用箱型焊接结构，在保证整体结构强度的前提下控制整车自重，降低单位作业时间的能耗。门架前部设置挡货架，可防止货物向后滑移撞击驾驶室，提升作业安全性；整车的配重块外形与后部车架一体化设计，既保证配重重量满足满载起升的力矩平衡要求，也避免突出结构在转弯时剐蹭周边物体。
