带转向机构的厂区物料转运月台拖车

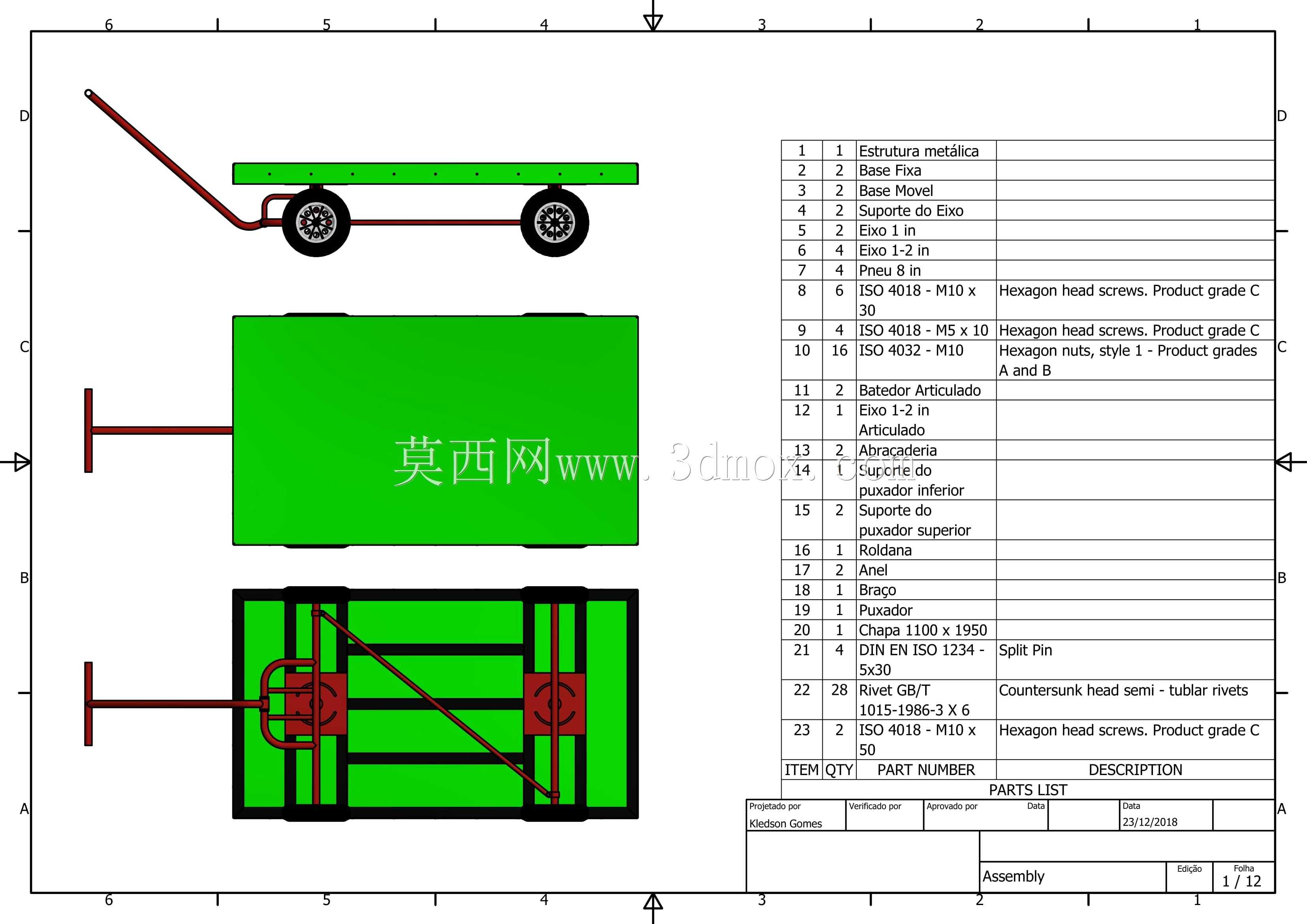

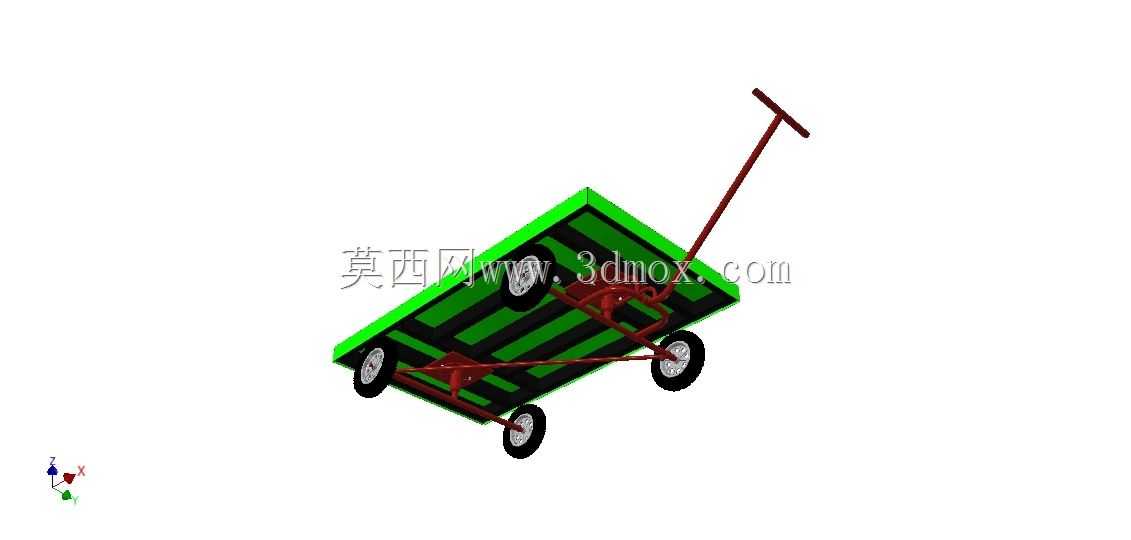

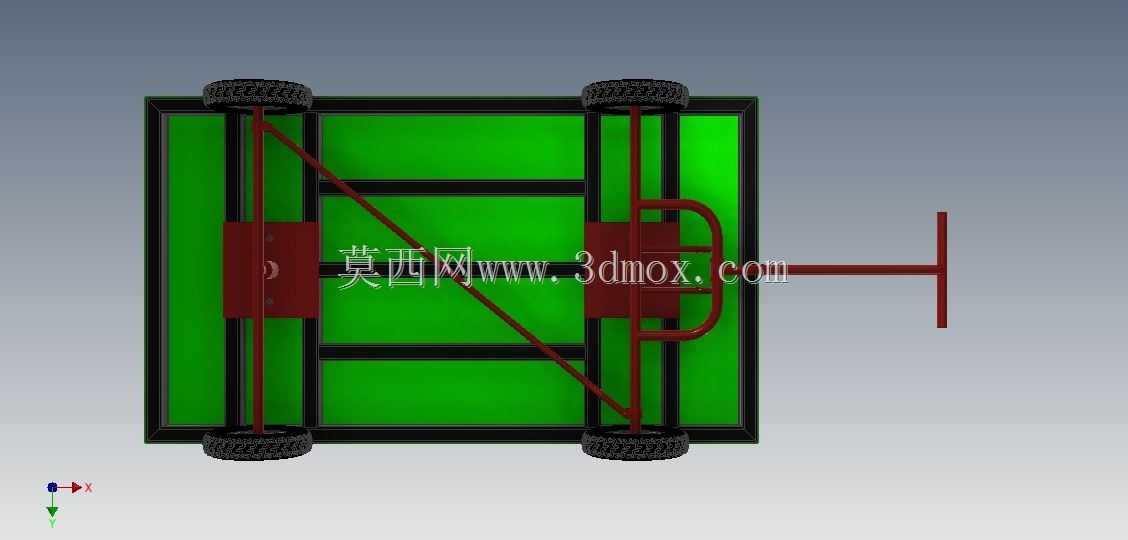

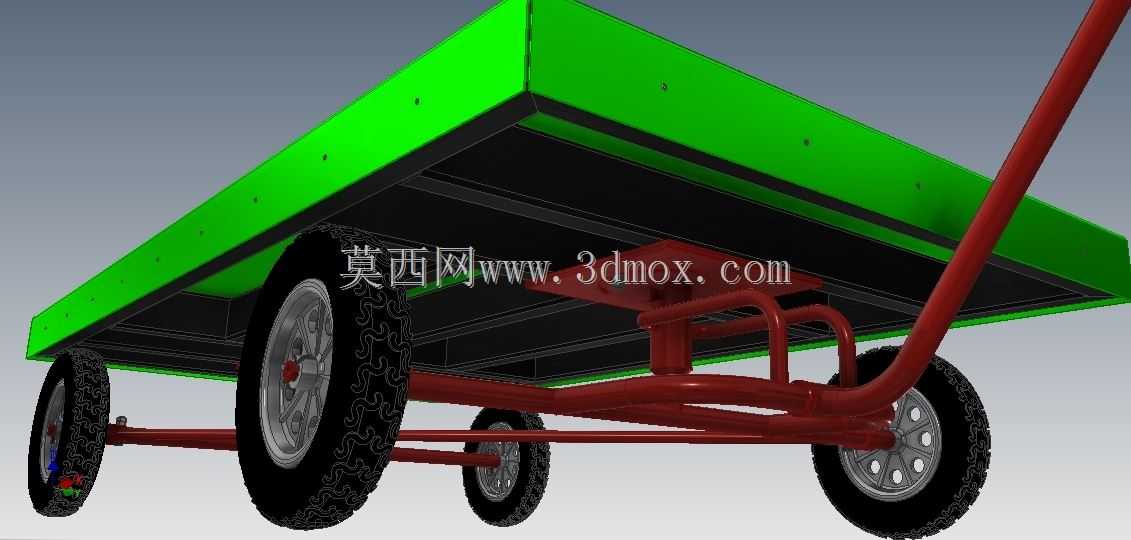

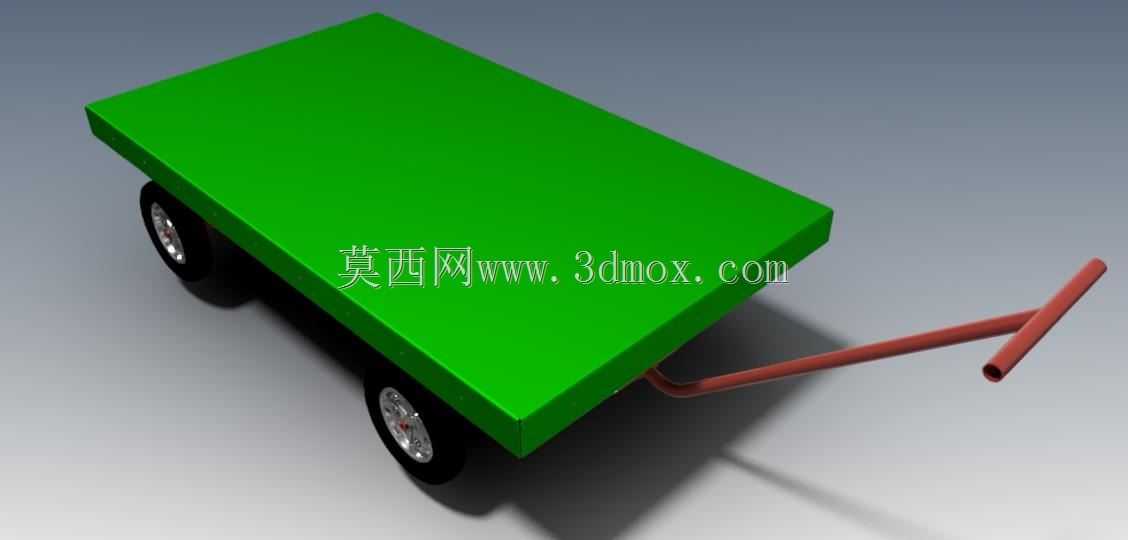

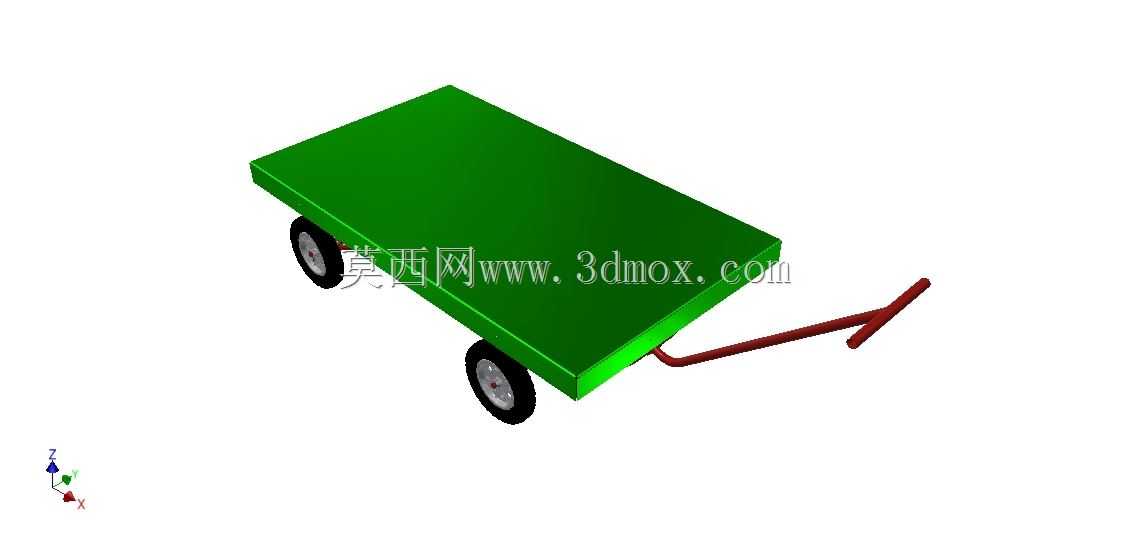

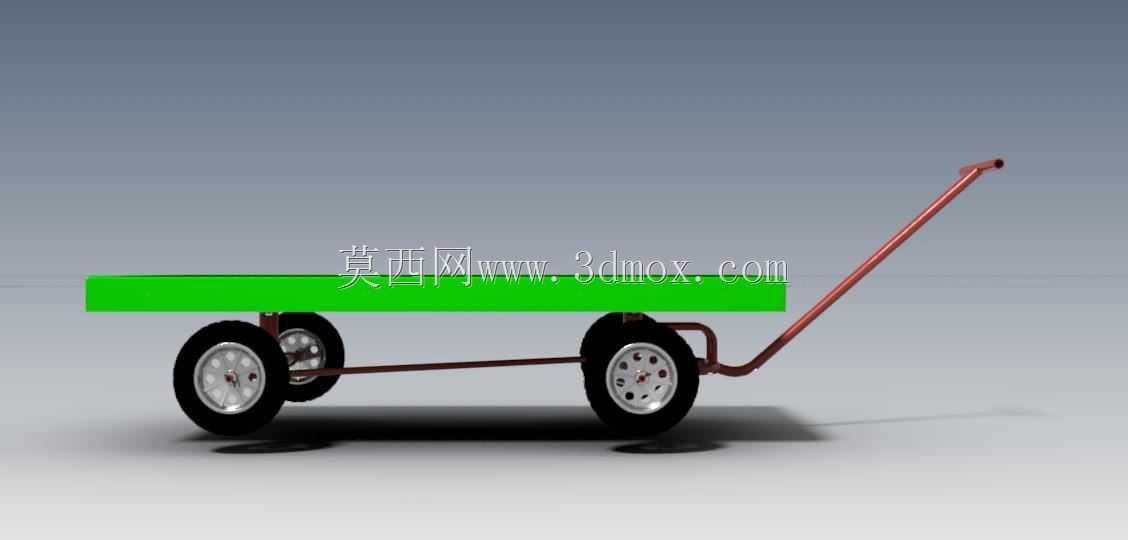

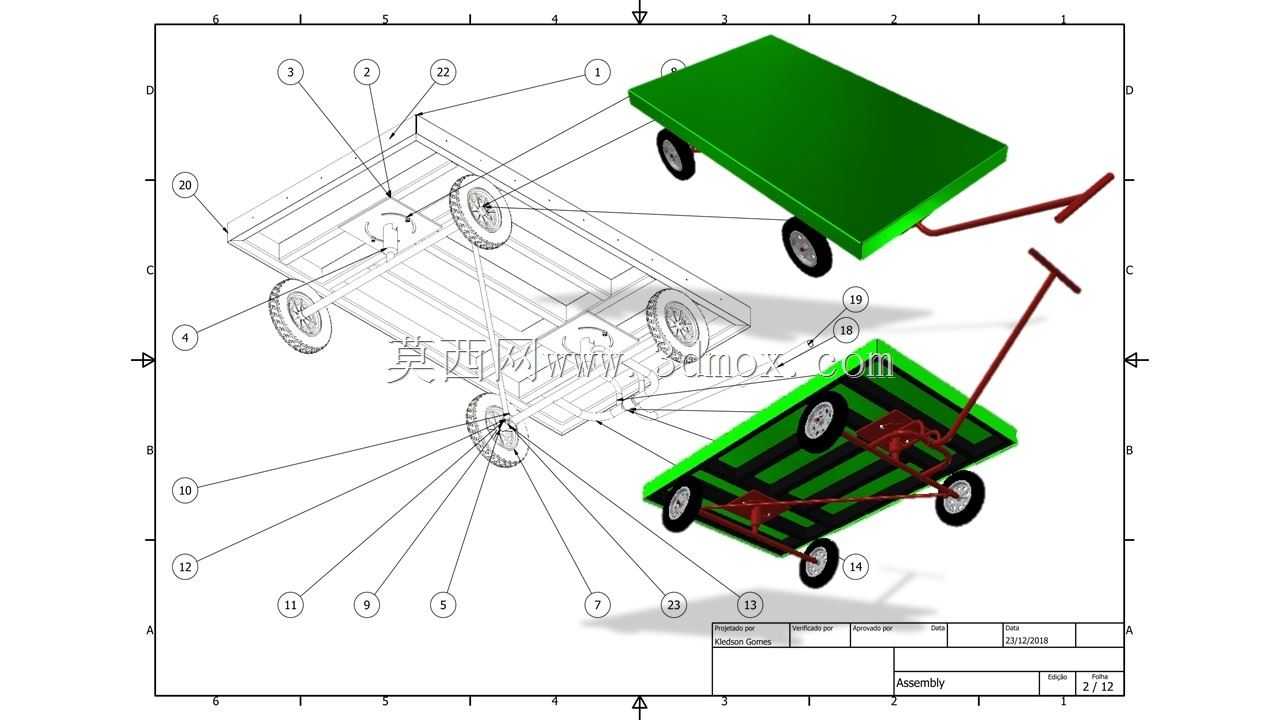

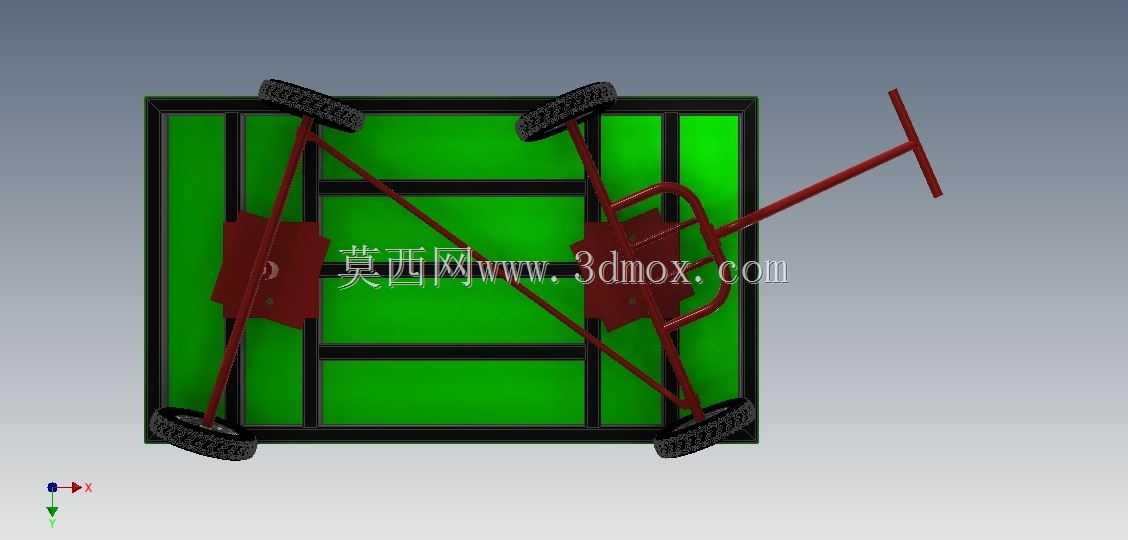

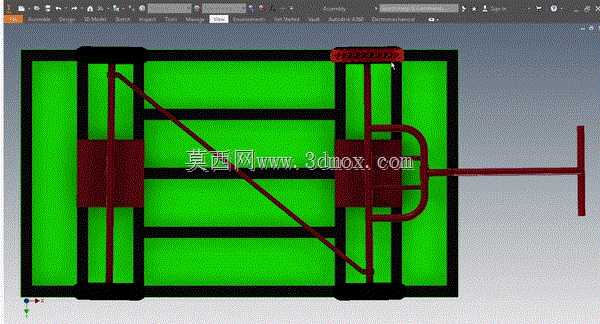

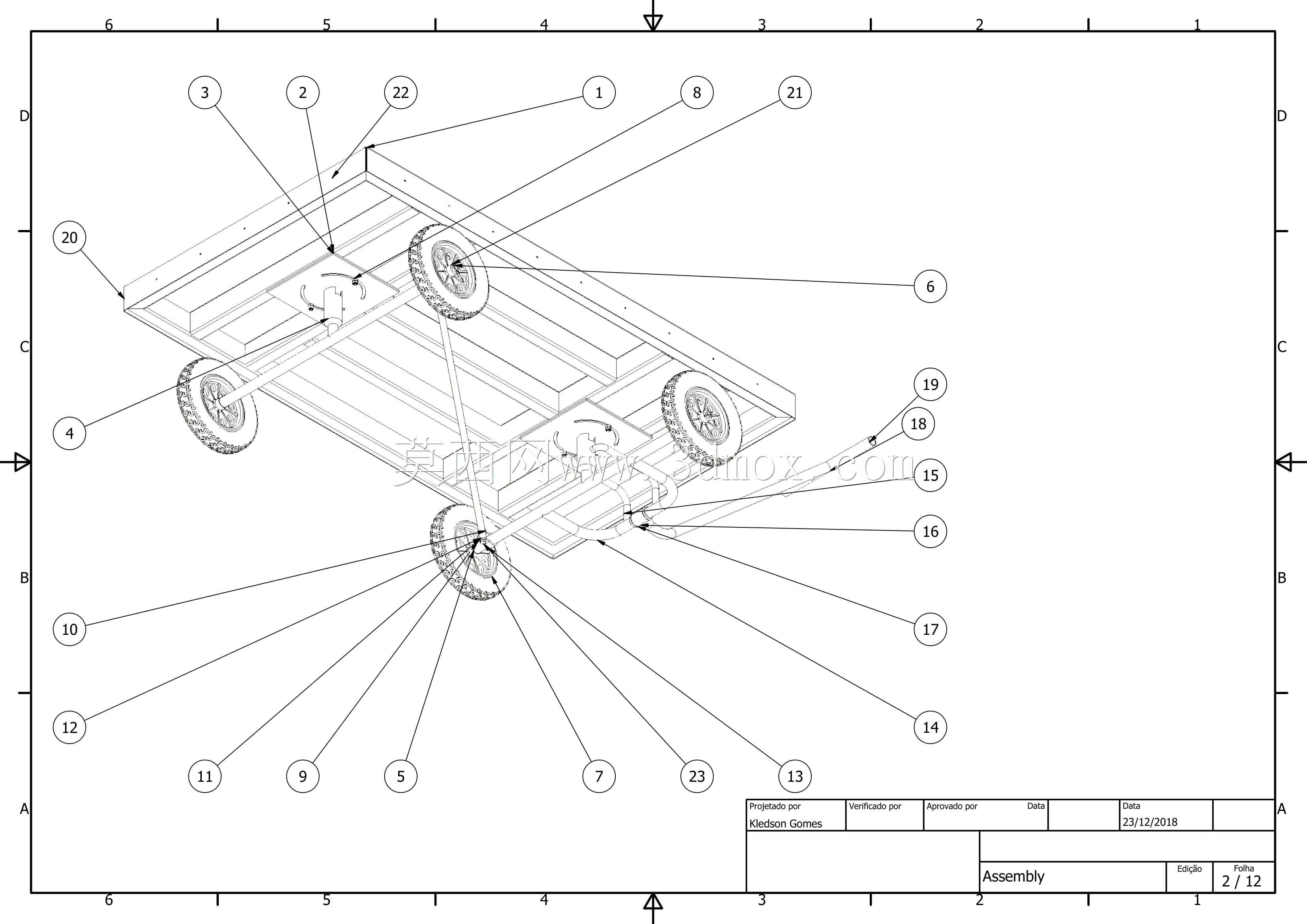

这类带转向结构的月台拖车，主要服务于厂区内部短距离物料转运场景，常见于生产车间与仓储月台之间的接驳作业，可适配栈板堆叠的成品、半成品、工装配件等多种载荷的转运需求，相比手动液压推车，其承载能力更强，转向结构的设计让长尺寸平台在狭窄通道内也能完成转向操作，减少转运过程中的通道宽度预留要求。从结构设计来看，主体承载框架采用矩形管材拼接成型，框架内部设置多道横向与斜向加强筋，斜向筋条沿框架对角线布置，可有效抵消满载状态下框架产生的扭转变形，避免长期使用后平台面出现凹陷变形。承载平台面采用整面平板铺设，边缘与框架齐平，无突出结构，方便栈板从任意方向推上平台，不会出现卡滞问题。转向机构设置在车体前端，采用销轴式转向连接结构，牵引杆与转向桥刚性连接，转向时牵引杆带动前轮组同步偏转，最小转弯半径可控制在车体长度的1.2倍范围内，适配厂区内多数通道的转弯半径要求。牵引端设置标准牵引销接口，可与厂区内的电动牵引车、叉车等动力设备快速挂接，也可在短距离移动时通过人工推动扶手完成移位。行走轮组采用前后对称布置，前轮为转向轮，后轮为定向轮，轮体选用耐磨聚氨酯材质，既可以保护厂区环氧地坪不被压损，也能降低行走过程中的滚动阻力，减少牵引或推动时的人力、动力消耗。安装边界方面，平台整体高度控制在300mm左右，与常规仓储月台高度差控制在50mm以内，方便月台与车体之间的物料平移，无需额外设置过渡坡道；车体宽度适配标准1200mm*1000mm栈板的放置需求，两侧预留100mm的安全间隙，避免栈板偏移后超出车体轮廓引发剐蹭。设计过程中优先考虑了结构的易维护性，所有轮组均采用螺栓连接固定在框架下方，轮体磨损后可单独拆卸更换，无需整体切割框架；转向销轴处设置润滑注油孔，可定期加注润滑脂减少转动磨损，延长结构使用寿命。在实际使用中，这类拖车可多台串联挂接，由一台牵引车同时牵引多台满载拖车，大幅提升厂区内批量物料的转运效率，减少单趟运输的往返次数，适合生产节拍稳定、物料转运量大的制造厂区使用。框架结构的受力设计经过载荷校核，额定承载状态下框架最大挠度不超过平台长度的千分之一，保证满载转运过程中平台面保持平整，不会出现栈板倾斜、物料滑落的风险。
