工业设备用L型导向支撑支架结构

项目分类:3D模型 发布时间:2021-08-31 ID:255463
  • 工业设备用L型导向支撑支架结构
  • 工业设备用L型导向支撑支架结构
  • 工业设备用L型导向支撑支架结构
  • 工业设备用L型导向支撑支架结构
  • 工业设备用L型导向支撑支架结构
  • 工业设备用L型导向支撑支架结构
  • 工业设备用L型导向支撑支架结构

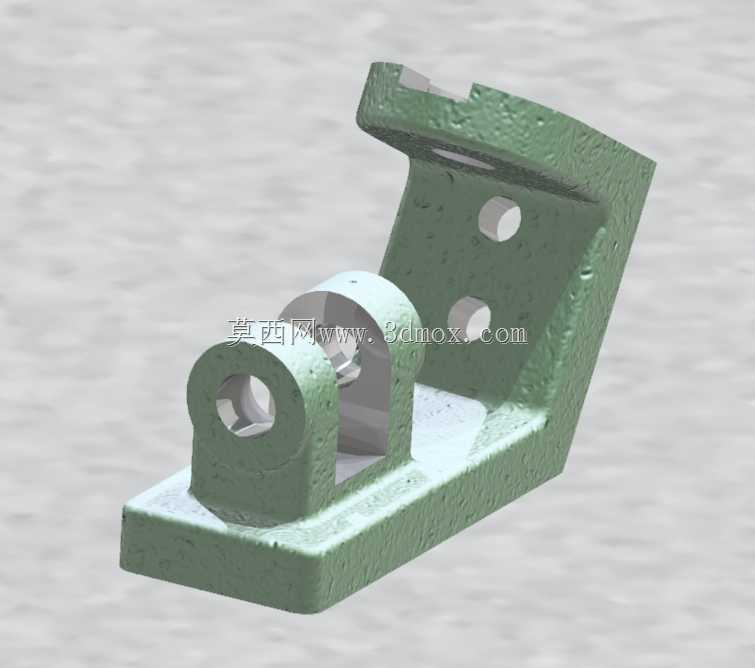

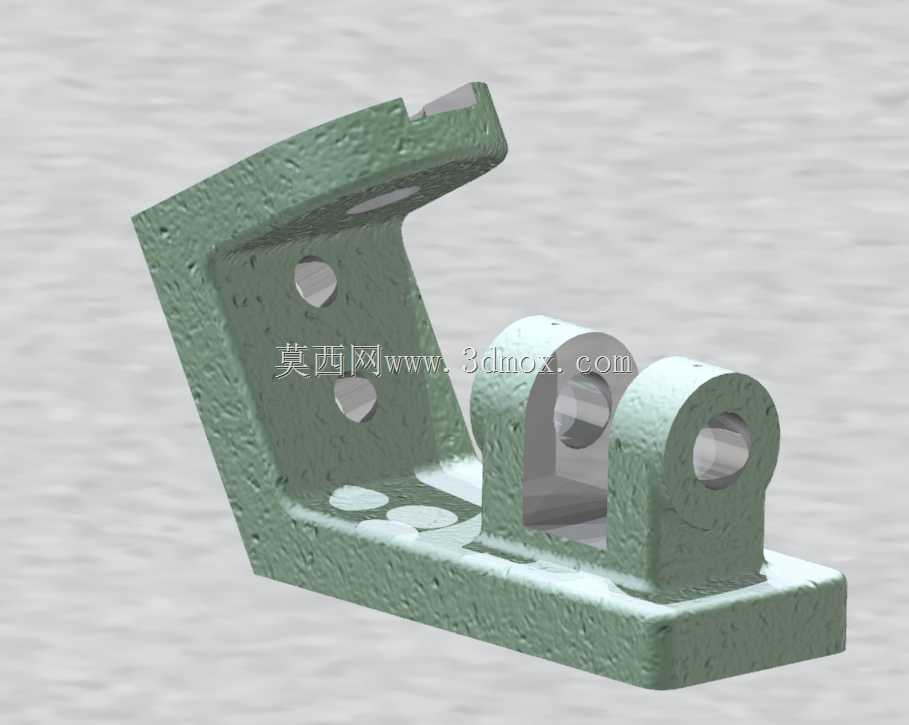

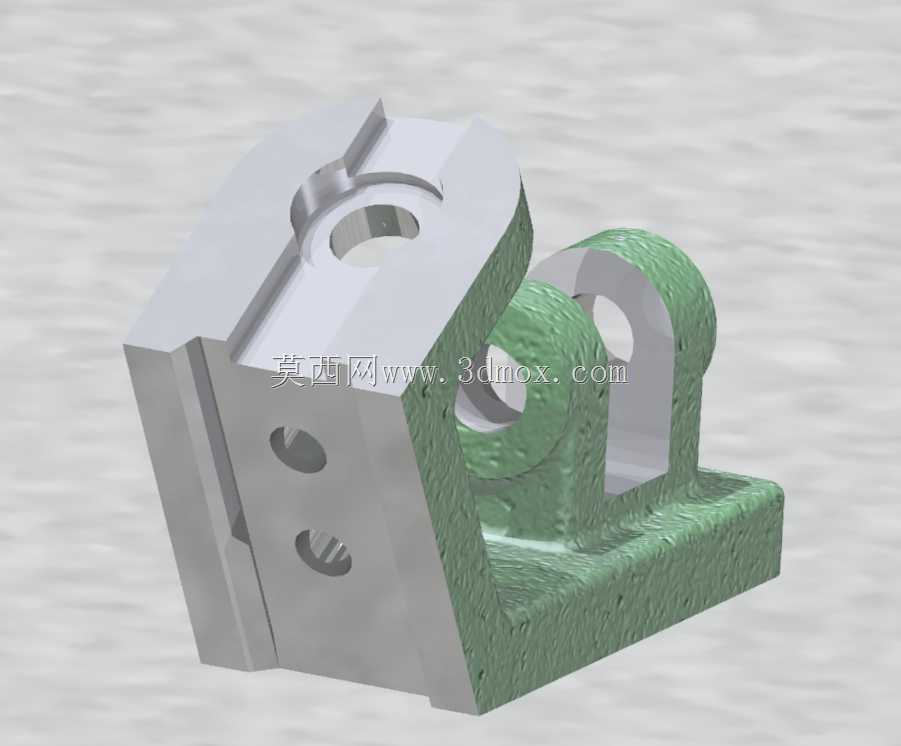

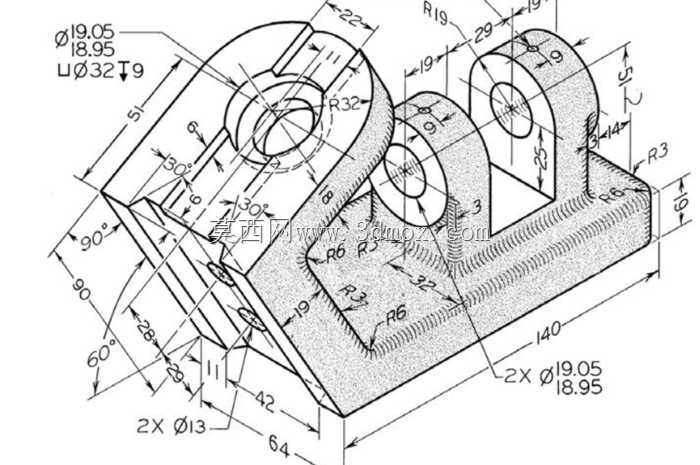

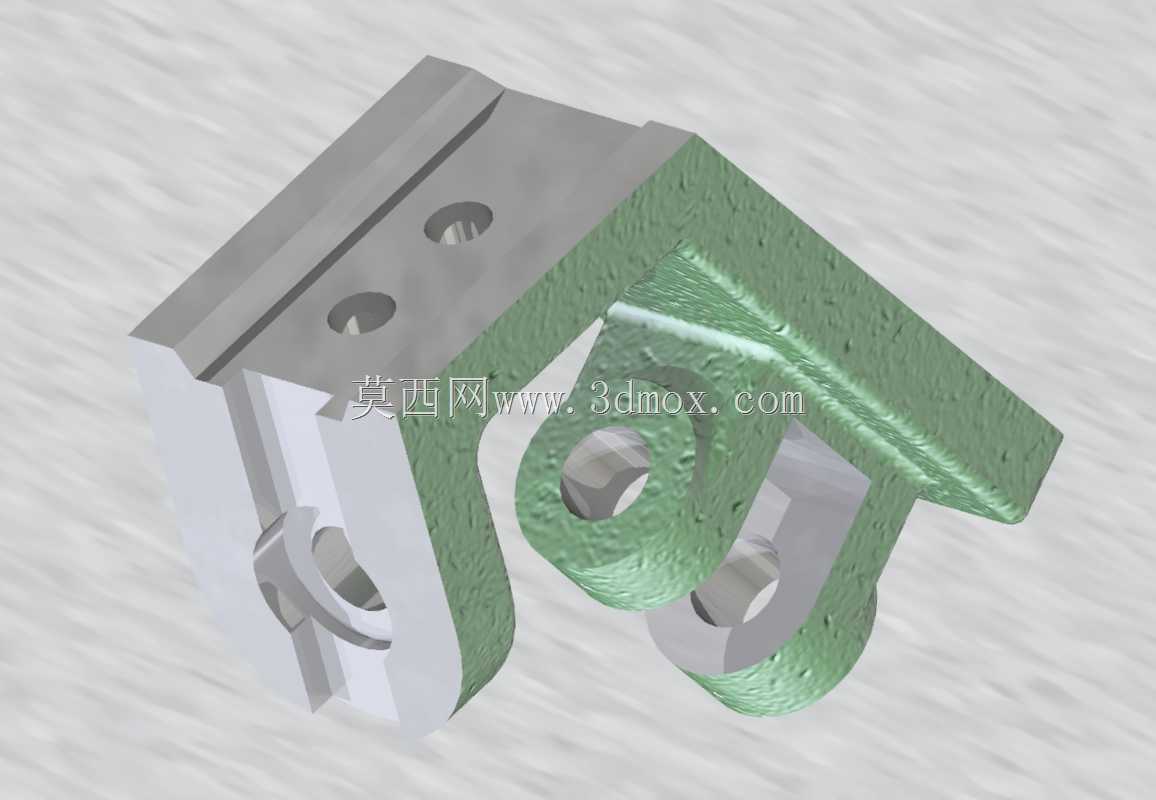

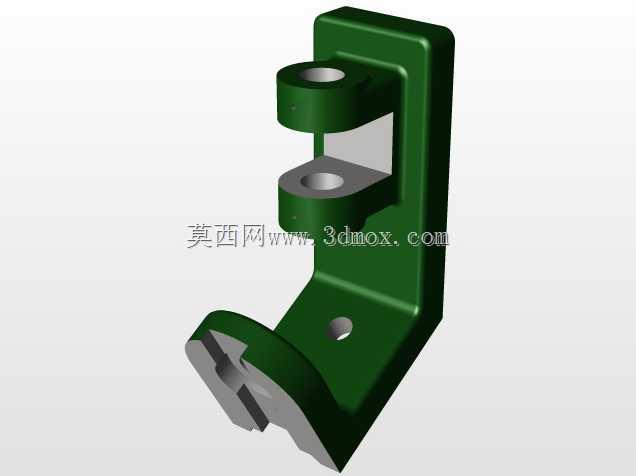

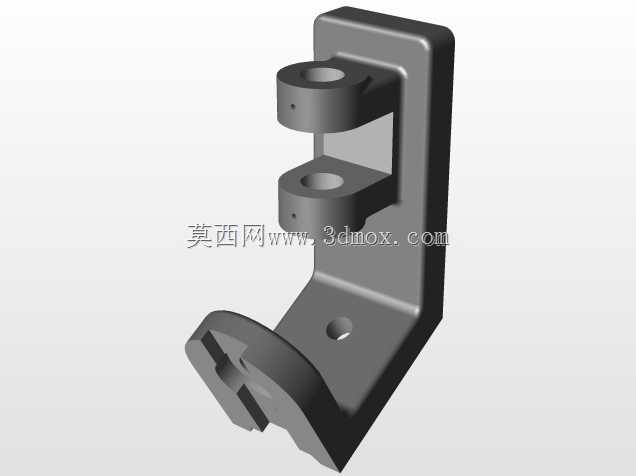

这类L型导向支架多应用在自动化生产线的直线运动工位、工装夹具的定位导向环节,也可作为小型传动机构的辅助支撑构件,承担运动部件的行程导向、侧向载荷承载以及相邻组件的安装定位作用。从结构设计来看,整体采用弯折式一体成型的基体结构,底部为平直安装基面,开设的通孔用于穿设紧固件完成支架在设备安装面的固定,安装基面的平面度公差控制在0.05mm以内,保证安装后支架整体不会出现偏斜,避免后续导向动作出现卡滞。向上弯折的立板部分与底部基面呈90度夹角,夹角处做了加厚过渡处理,可抵消支架承载时产生的应力集中,防止长期受交变载荷出现根部断裂的问题。立板上的两个同轴铰支座结构是核心功能区,支座内孔用于穿设导向轴或者铰接销轴,内孔的同轴度公差按照IT7级精度设计,可保证穿入的轴类零件转动或者滑动时无偏摆,支座外侧的环形凸台结构既可以增加内孔的接触长度提升导向稳定性,也能减少支架整体的材料用量,控制构件自重。立板上开设的两个贯通安装孔,用于安装限位挡块、位置检测传感器或者辅助导向组件,拓展支架的使用场景。设计过程中针对等距视图呈现的结构细节做了补全优化,补充的两个小规格M3螺纹孔,用于固定导向轴端部的限位挡圈,防止轴类零件在往复运动过程中出现轴向窜动,这部分细节在初始结构测绘中存在信息缺失,建模时结合实际工况的装配需求做了合理补全,保证支架装配后可满足实际使用要求。从安装边界来看,底部安装面的孔位间距适配常规工业铝型材的槽距,也可直接固定在钢板加工的设备台面上,立板的高度尺寸控制在小型工装的常用安装范围内,不会与周边运动部件产生运动干涉,铰支座的内孔直径适配常用的小直径导向轴规格,可直接选用标准件完成装配,无需额外做二次加工。这类支架在实际使用中,可承受垂直于安装面的径向载荷,也可抵消导向过程中产生的侧向分力,结构强度满足每分钟30次以内的往复运动工况使用需求,表面做喷塑处理后可适应常规车间的轻度腐蚀环境,无需额外做防护处理。
