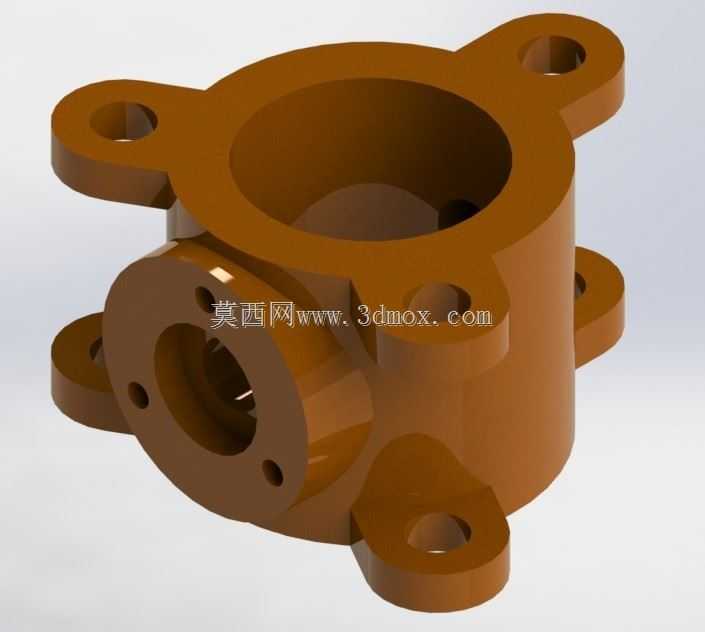

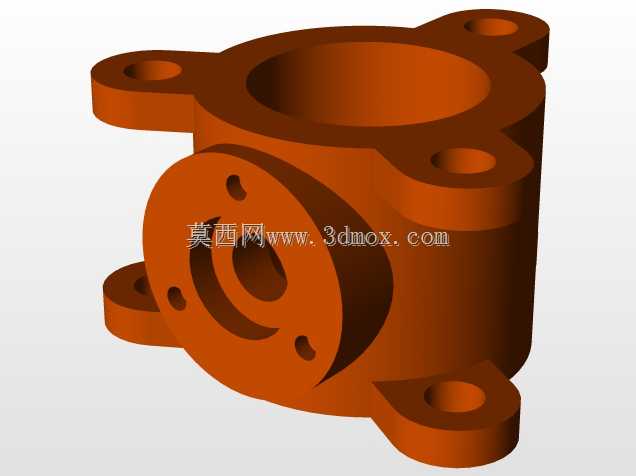

多耳带孔法兰式流体通路连接座

该零件属于流体管路系统中的转接连接件，主要应用在液压、气动回路以及低压流体输送设备的管路交汇节点，可实现多方向管路的对接汇流，同时承担管路接口的定位固定作用。从结构设计来看，主体采用中空筒状腔体作为核心容腔，内壁做光滑过渡处理，减少流体流经时的阻力与紊流产生，避免介质在腔体内滞留堆积。周向均匀分布的六个带安装通孔的凸耳，是整个零件的安装固定结构，凸耳与主体腔体之间做了圆弧过渡加强，避免安装锁紧时应力集中导致凸耳根部断裂，安装孔的位置度公差控制在合理范围，可适配对应规格的螺栓紧固件，安装时无需额外调整对位，能直接与配套安装面贴合锁紧。侧向伸出的带孔法兰接口，用于对接垂直于主体轴线方向的管路，法兰端面上的多个小孔为螺栓过孔，可与对接管路的法兰盘通过紧固件锁紧，接口端面预留了密封件安装槽位，装配时可放置O型密封圈实现端面静密封，防止介质泄漏。设计过程中优先考虑了安装兼容性，主体腔体的轴向尺寸、侧向法兰的伸出长度均控制在紧凑范围内，可适配空间局促的管路布局场景，不会与周边其他管路、结构件产生干涉。各凸耳的安装孔中心到主体轴线的距离经过精准核算，既保证安装时螺栓有足够的操作空间，又不会过度增大零件的整体轮廓尺寸。零件的壁厚经过强度校核，在满足额定工作压力下的结构强度要求的同时，尽可能控制整体重量，减少材料消耗。主体腔体的一端为开口结构，可根据实际使用需求对接轴向管路，或者加装端盖实现封堵，灵活适配不同的管路排布方案。所有棱边均做了倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能在装配时起到导向作用，方便对接件的快速插入对位。
