多联齿轮组曲柄传动组件结构设计

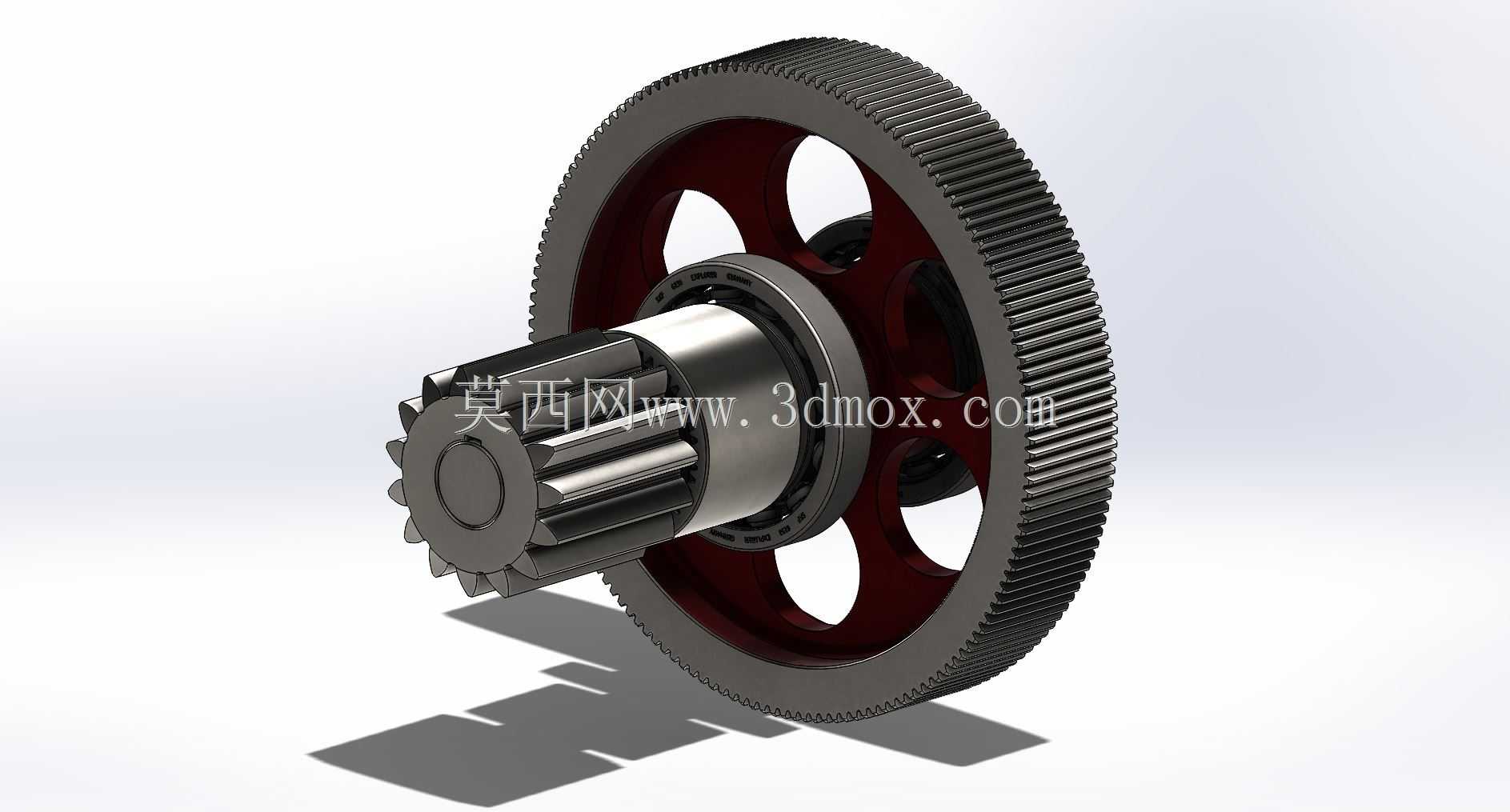

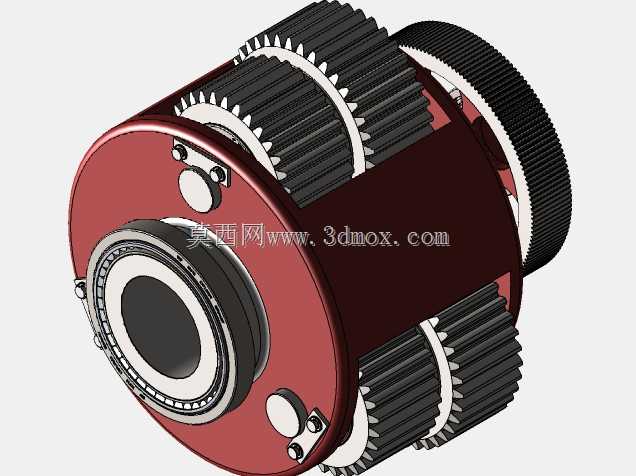

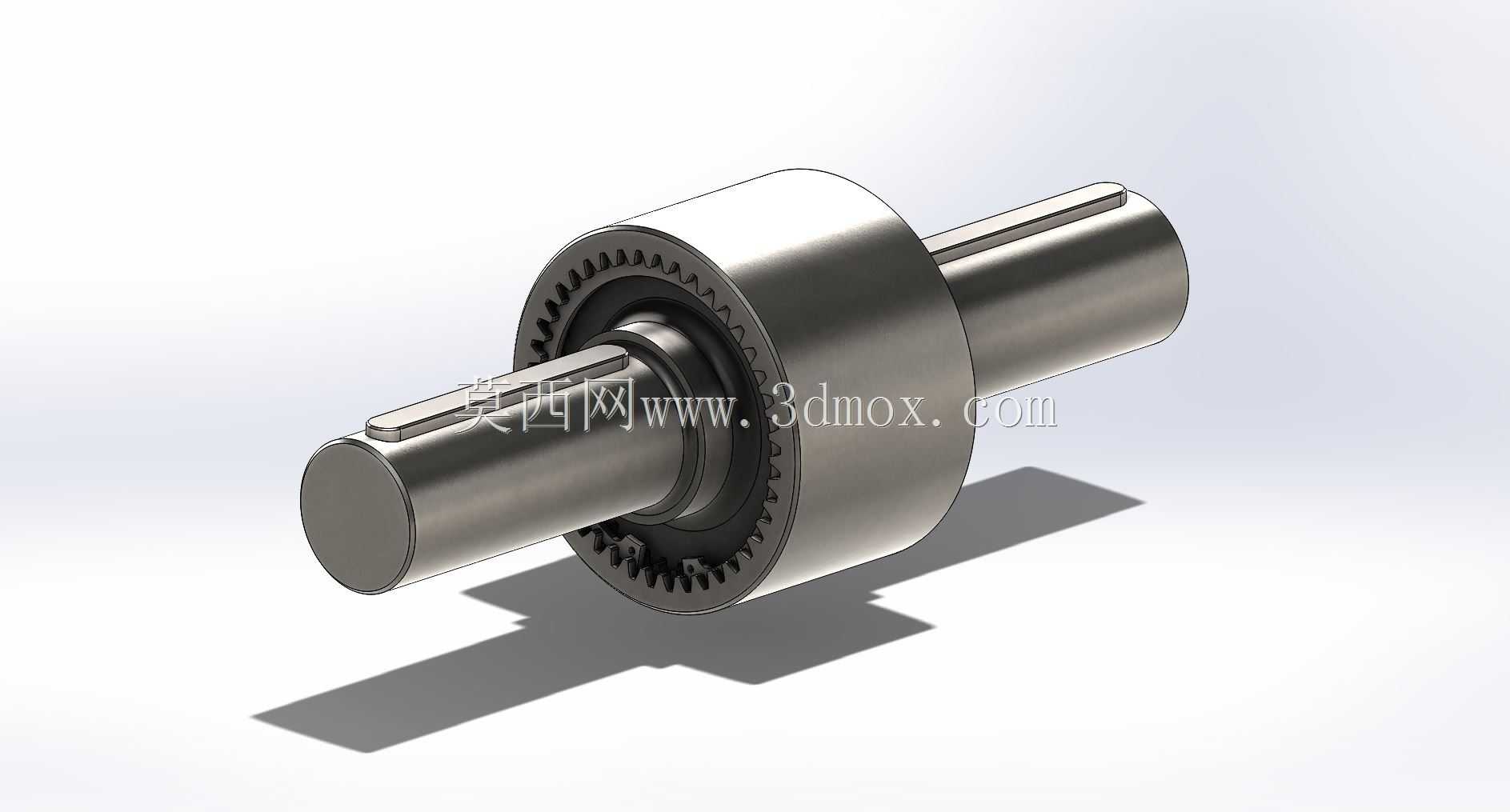

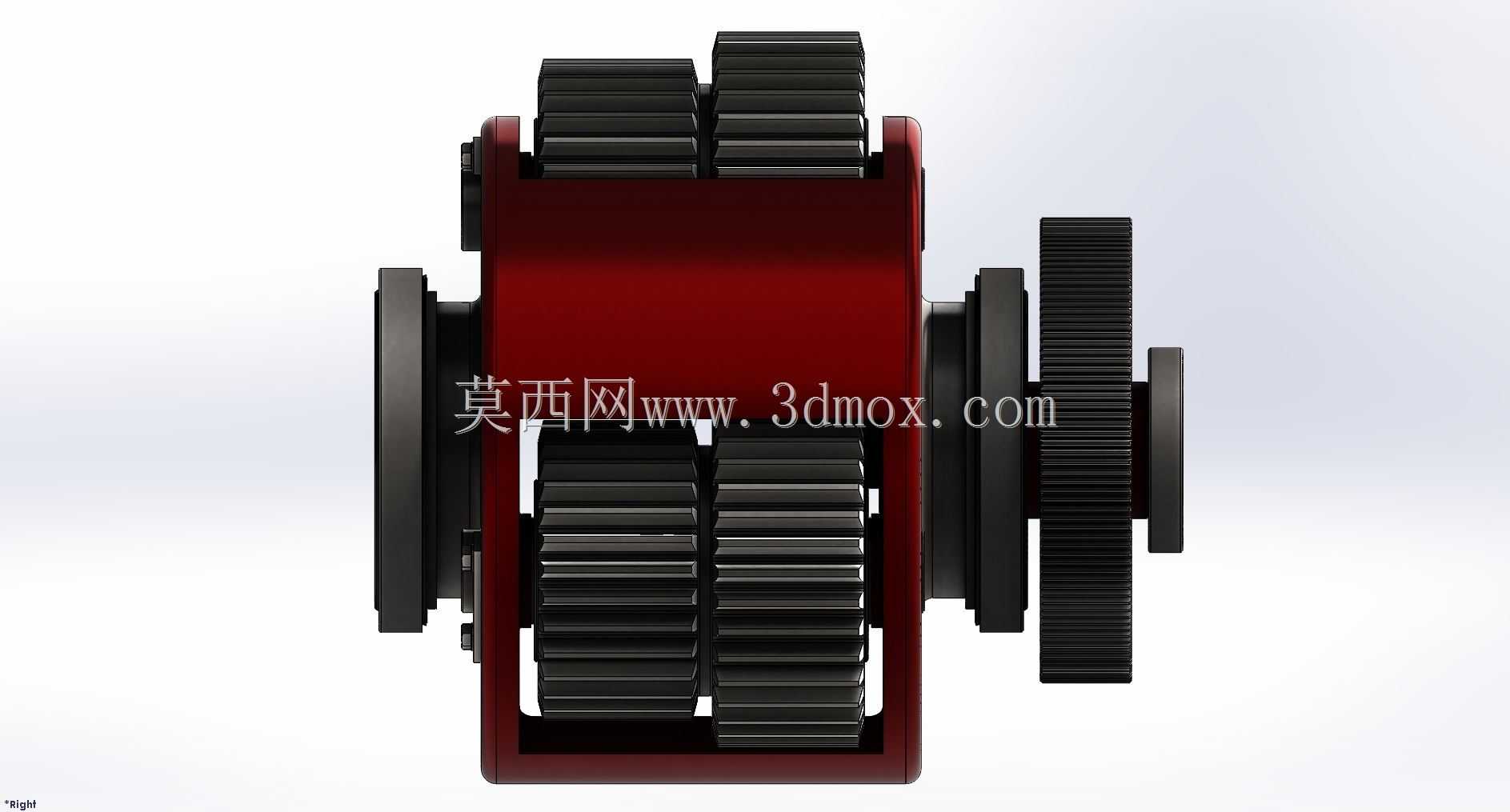

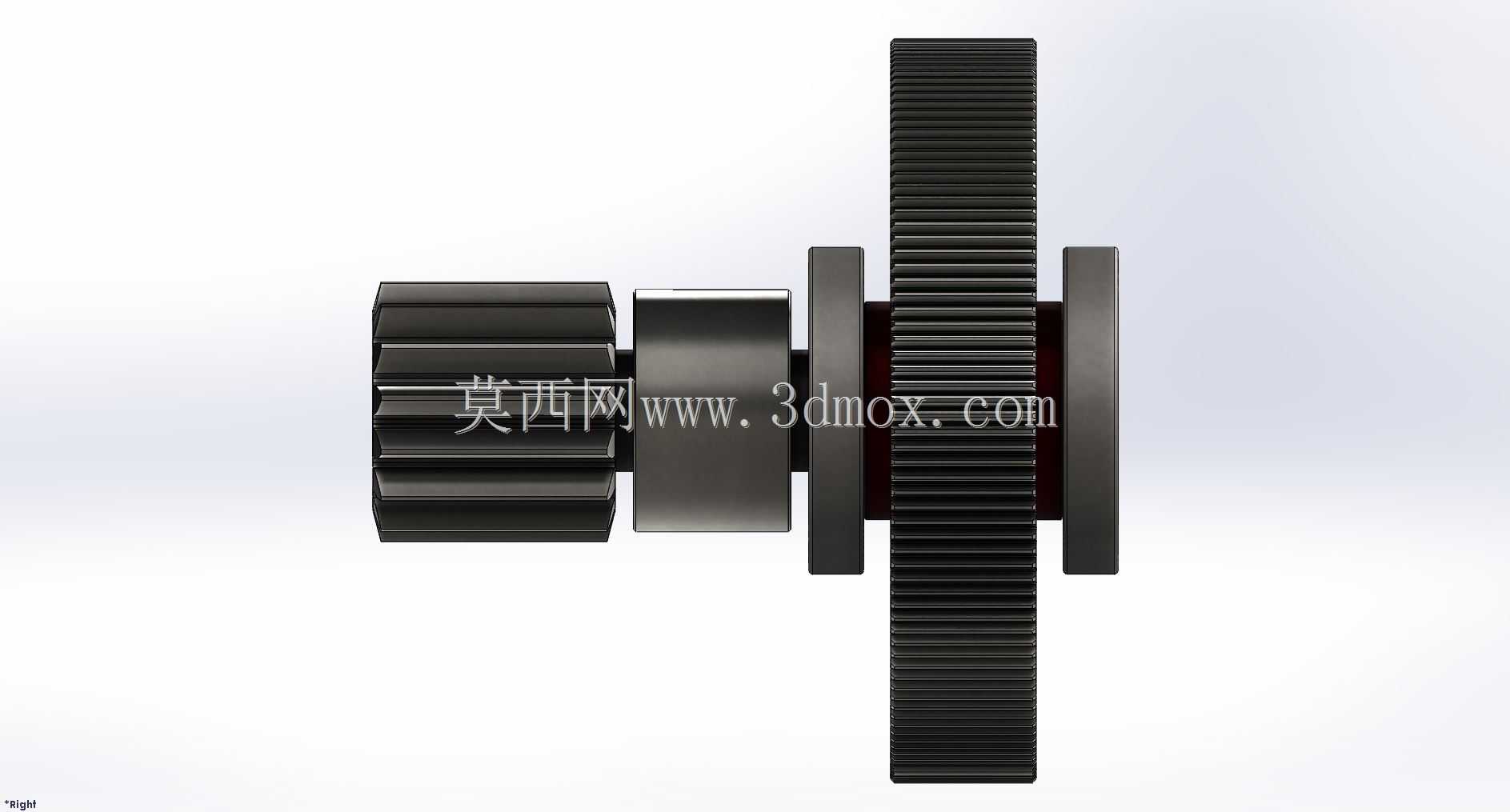

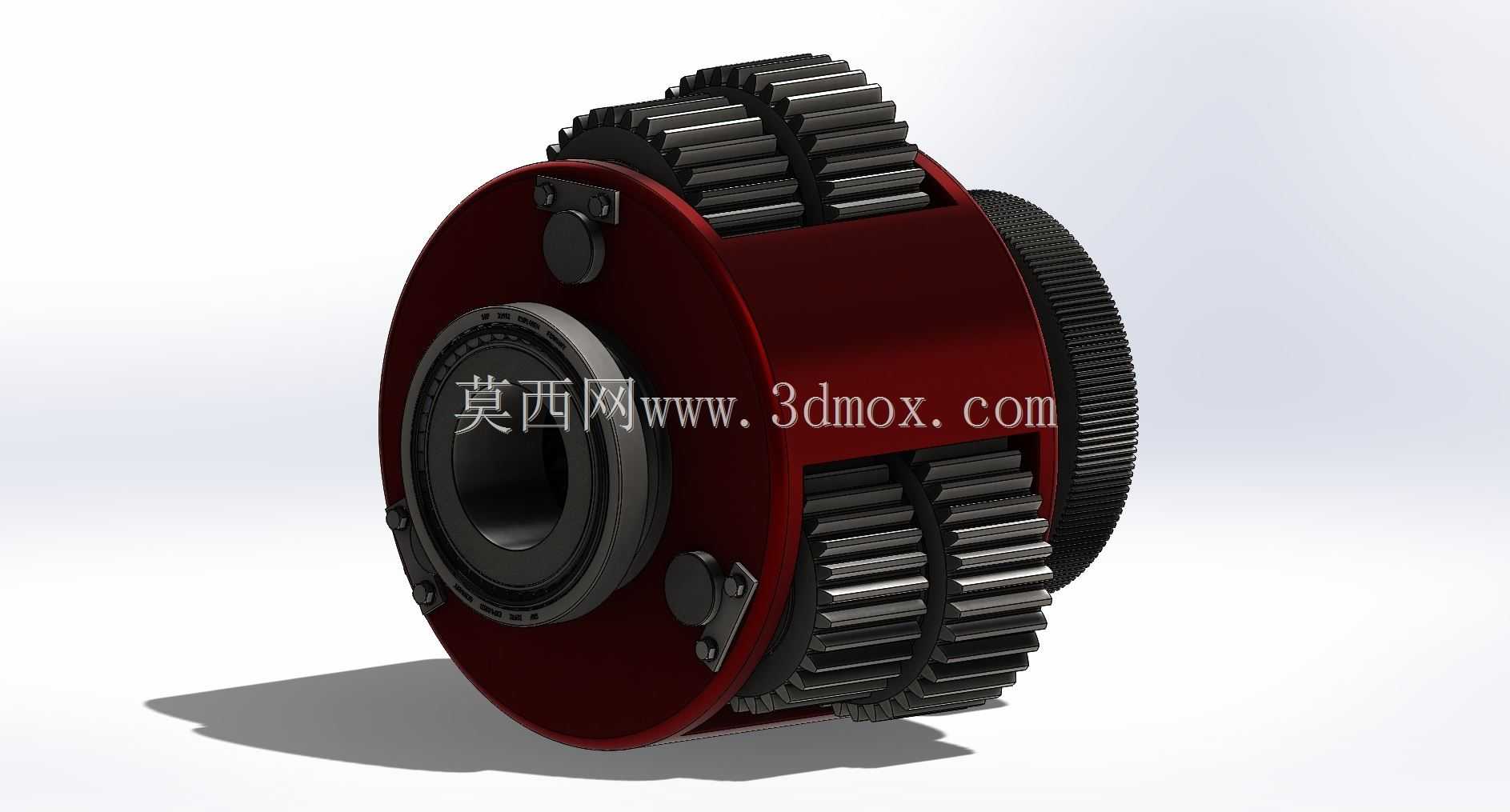

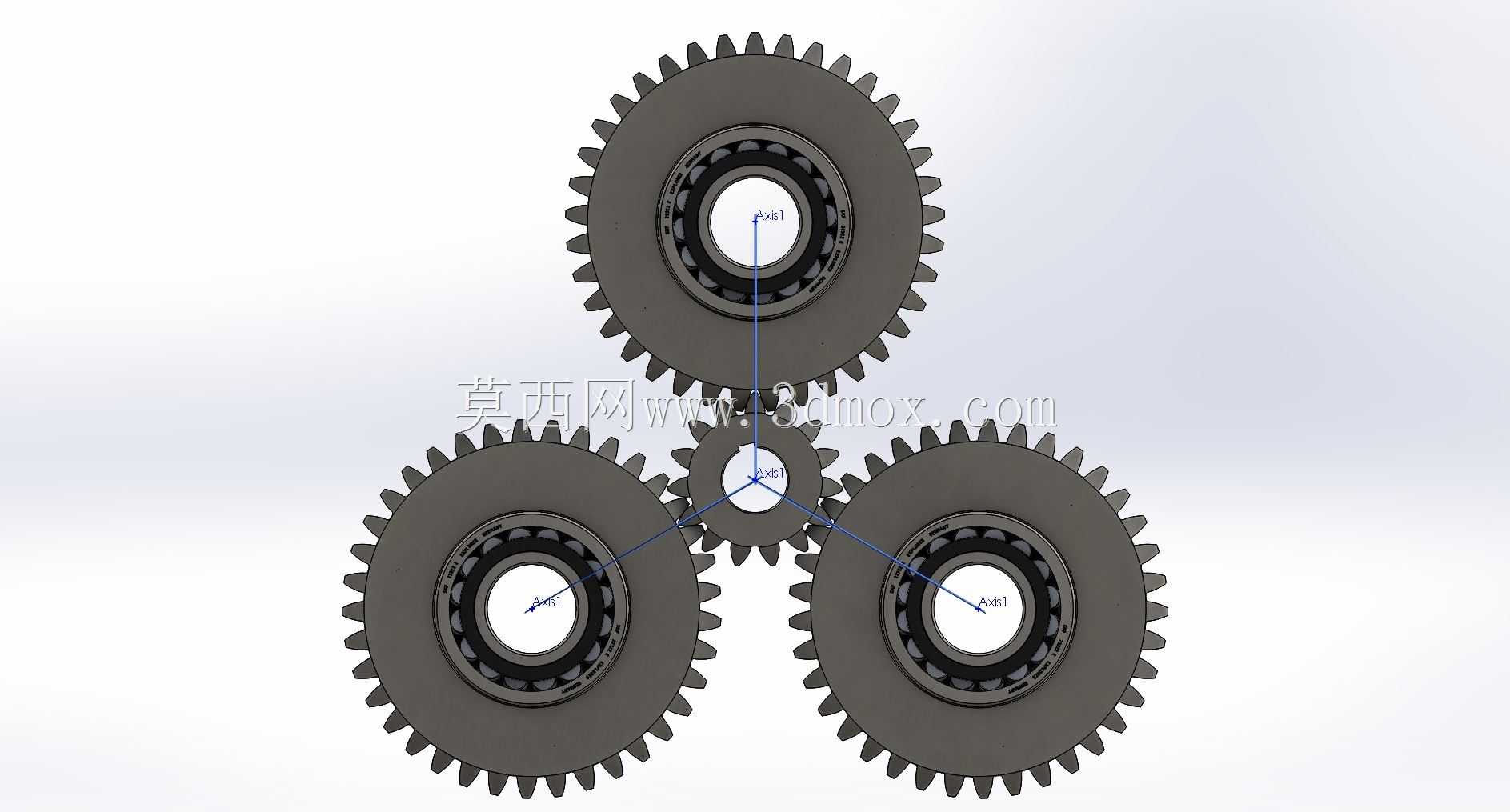

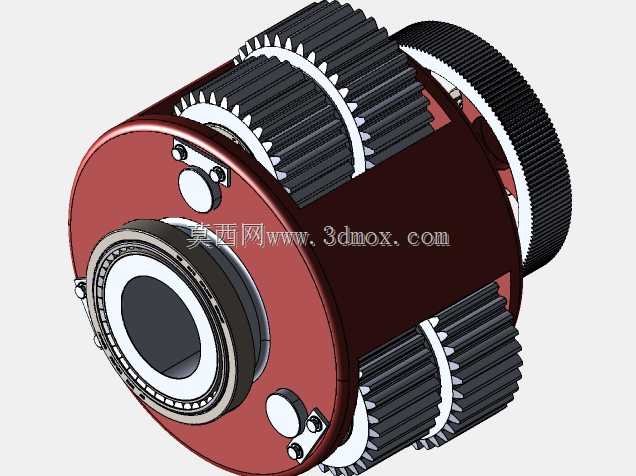

这套传动组件常见于中小功率变速传动场景，在轻工输送设备、小型机床进给机构、农用机械变速单元中都能见到同类结构的应用，核心作用是在有限的径向安装空间内，实现多档位转速切换与扭矩的稳定传递，替代传统分散布置的齿轮组，大幅压缩传动单元的轴向占用尺寸。从结构设计逻辑来看，组件采用筒状主体作为承载基体，外侧嵌套多组不同齿数的圆柱直齿轮，通过内置的曲柄联动结构实现不同齿轮副的啮合切换，所有齿轮的安装基准面都与主体内孔的同轴度控制在0.02mm以内，避免高速运转时出现偏载打齿的问题。主体侧面预留的沉孔用于安装定位锁销，装配时可通过锁销快速完成组件与输入输出轴的周向固定，不需要额外加工复杂的键槽结构，降低配套轴件的加工难度。齿轮齿部采用渐开线齿形设计，啮合重合度控制在1.3以上，保证传动过程中至少有一对轮齿处于啮合状态，减少传动冲击与噪音，齿端做了15度倒角处理，既方便装配时的齿轮对位，也能避免换挡过程中出现齿端磕碰损伤。组件的安装边界以中心内孔为定位基准，最大外圆尺寸适配常规180mm内径的传动箱腔体，轴向总长度控制在120mm以内，安装时不需要对原有传动箱的腔体结构做大规模改造，可直接替换同规格的老式定速齿轮组。设计过程中优先考虑了部件的装配工艺性，所有齿轮与主体的配合都采用间隙配合公差，装配时不需要热装工序，现场维修更换单个齿轮时，只需要拆下侧面的端盖固定螺钉即可完成操作，不需要整体拆解整个传动单元。内置的曲柄联动结构采用偏心轴设计，转动曲柄时可带动滑移齿轮沿轴向移动，实现不同齿数齿轮的啮合切换，偏心行程经过精确计算，保证齿轮换挡时能完全进入啮合位置，不会出现半啮合导致的齿面受力不均问题。组件的外露非配合面做了氧化处理，提升部件的防锈能力，适配多粉尘、轻度潮湿的车间作业环境，配合面都预留了润滑脂加注通道，日常维护时不需要拆解组件即可完成润滑保养，延长部件的整体使用寿命。
