网纹滚花台阶式手拧紧固螺栓

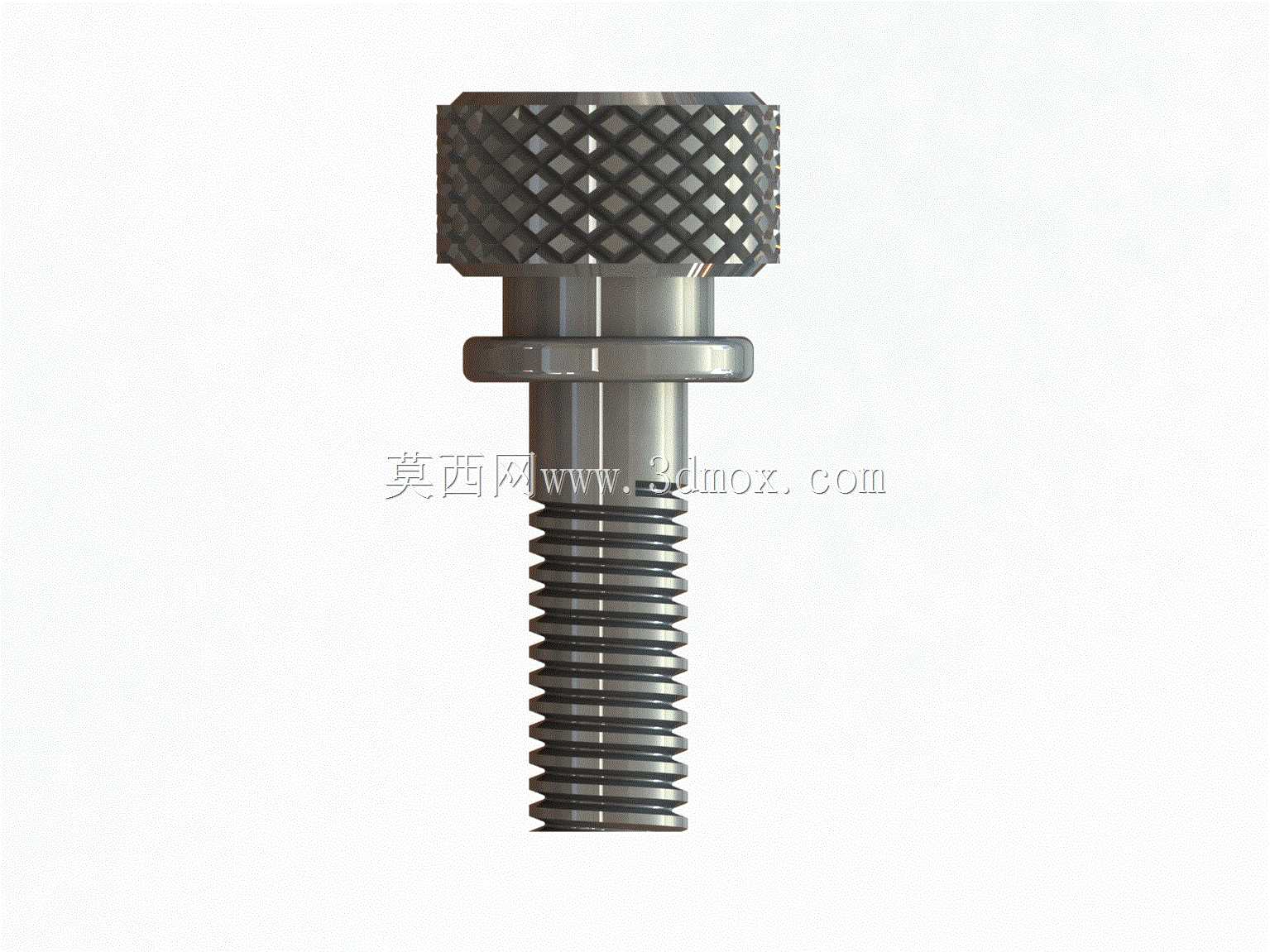

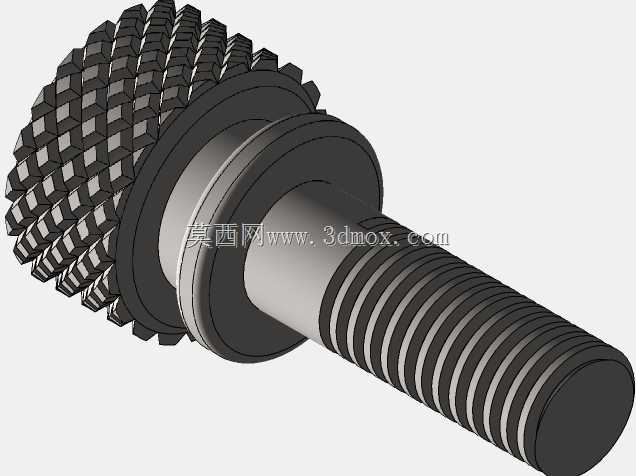

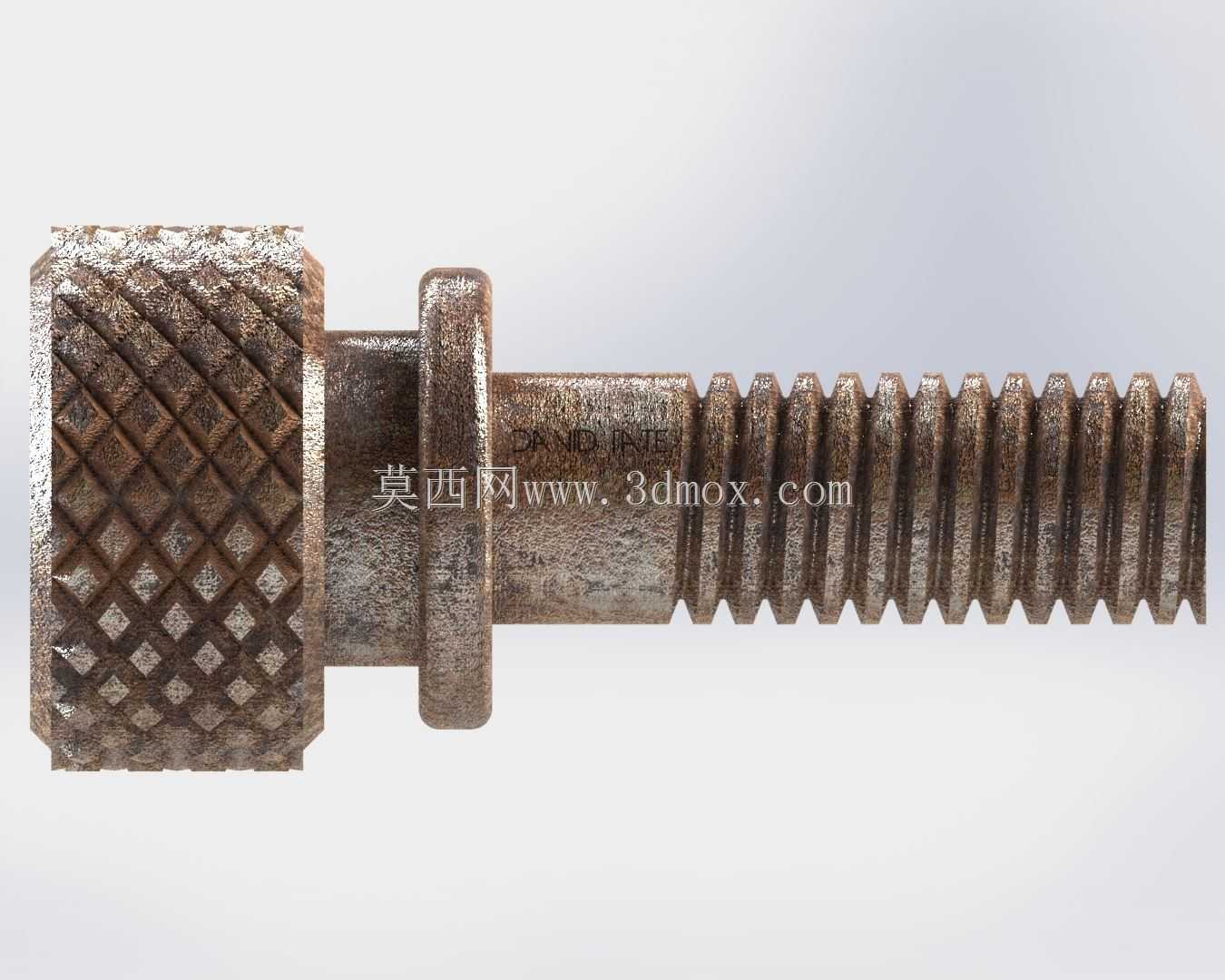

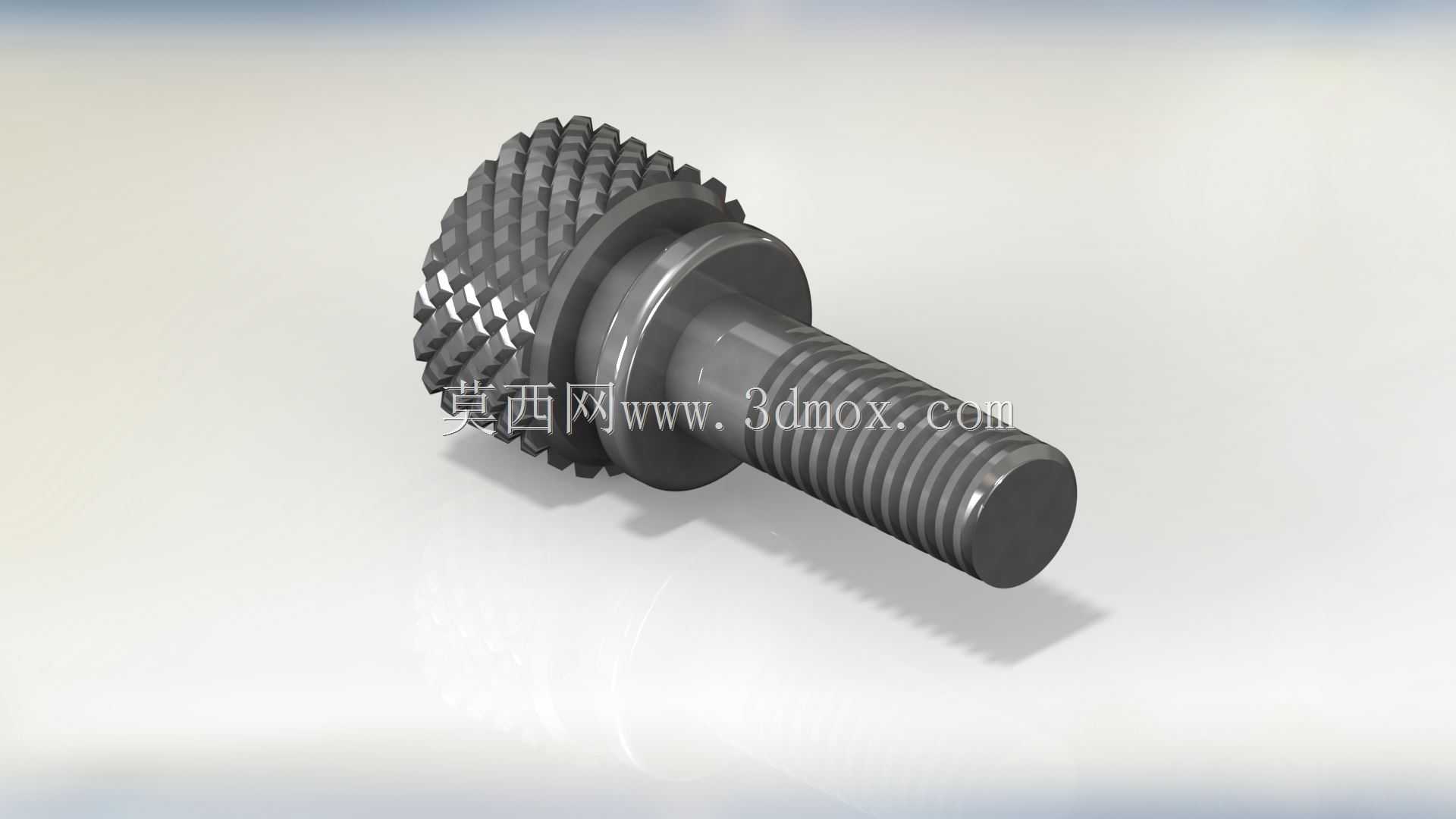

这类带网纹滚花的台阶螺栓，在日常设备调试、工装夹具快换场景里出镜率极高，不需要额外搭配扳手，操作人员直接用手指捏住头部的滚花段就能完成拧紧或松脱动作，在需要频繁拆装调整、操作空间狭窄无法放入常规扳手的工位上，能大幅缩减装调的辅助时间。头部的网纹滚花不是装饰性结构，滚花的齿距、齿深都经过适配，干燥或沾有少量轻质油污的操作环境下，手指和螺栓头部的摩擦力足够传递拧紧力矩，不会出现打滑脱手的情况，同时滚花边缘做了微小的倒角处理，频繁拧动也不会划伤操作人员的指腹。螺栓的台阶轴段是核心的定位结构，这个光轴段的直径公差一般控制在h7级别，装配时可以穿过被连接件的光孔，起到径向定位的作用，避免螺栓拧紧过程中被连接件出现错位，台阶的端面就是轴向定位面，和被连接件表面贴合后，能精准控制螺栓拧入的深度，不会因为拧入过深顶坏内部结构，也不会因为拧入深度不足导致连接强度不够。螺纹段采用标准公制粗牙螺纹，适配市面上通用的螺母或内螺纹孔，不需要单独定制配套连接件，螺纹收尾处做了退刀槽处理，避免螺纹末端出现不完整牙型，装配时不会出现卡滞，也能减少螺纹牙型的应力集中，提升交变载荷下的使用寿命。设计这类螺栓的时候，首先要确认安装边界：头部滚花段的直径要比光轴段大3-5mm，保证手指捏持的时候有足够的接触面积，光轴段的长度要和被连接件的总厚度匹配，预留0.1-0.2mm的间隙避免装配时出现过定位，螺纹段的长度要满足拧入后至少露出2-3个牙型，保证连接的可靠性。这类螺栓常用在小型检测设备的面板固定、工装夹具的可调挡块定位、电子设备的外壳快拆结构上，相比普通外六角螺栓，不需要借助工具就能操作，在设备售后维护、现场调试的场景下优势非常明显，滚花头部的厚度也经过优化，不会因为头部过薄导致捏持时受力不均，也不会因为头部过厚占用过多的安装空间。建模的时候要注意滚花特征的简化处理，不需要把每一个滚花齿都做完全精确的建模，在满足渲染和装配干涉检查的前提下，可以用纹理映射或者简化的阵列特征来表现滚花结构，减少模型的面数，提升大型装配体的运行流畅度，光轴和螺纹的衔接处要做圆角过渡，避免应力集中导致的断裂风险，所有的锐边都要做微小的倒钝处理，符合机械加工的实际工艺要求，不会出现建模里的理想锐边无法加工的问题。
