多自由度可调桌面夹持辅助机械手结构

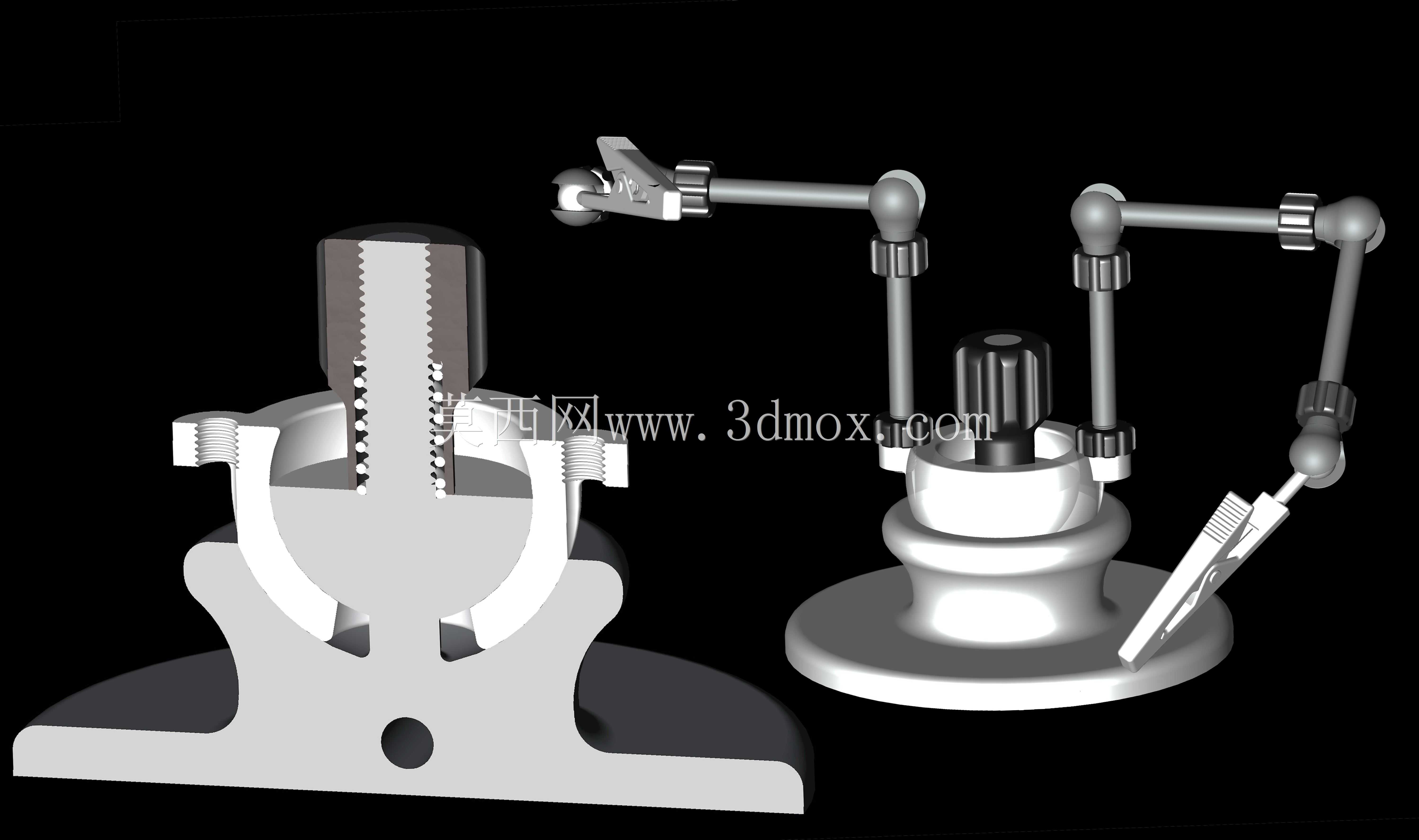

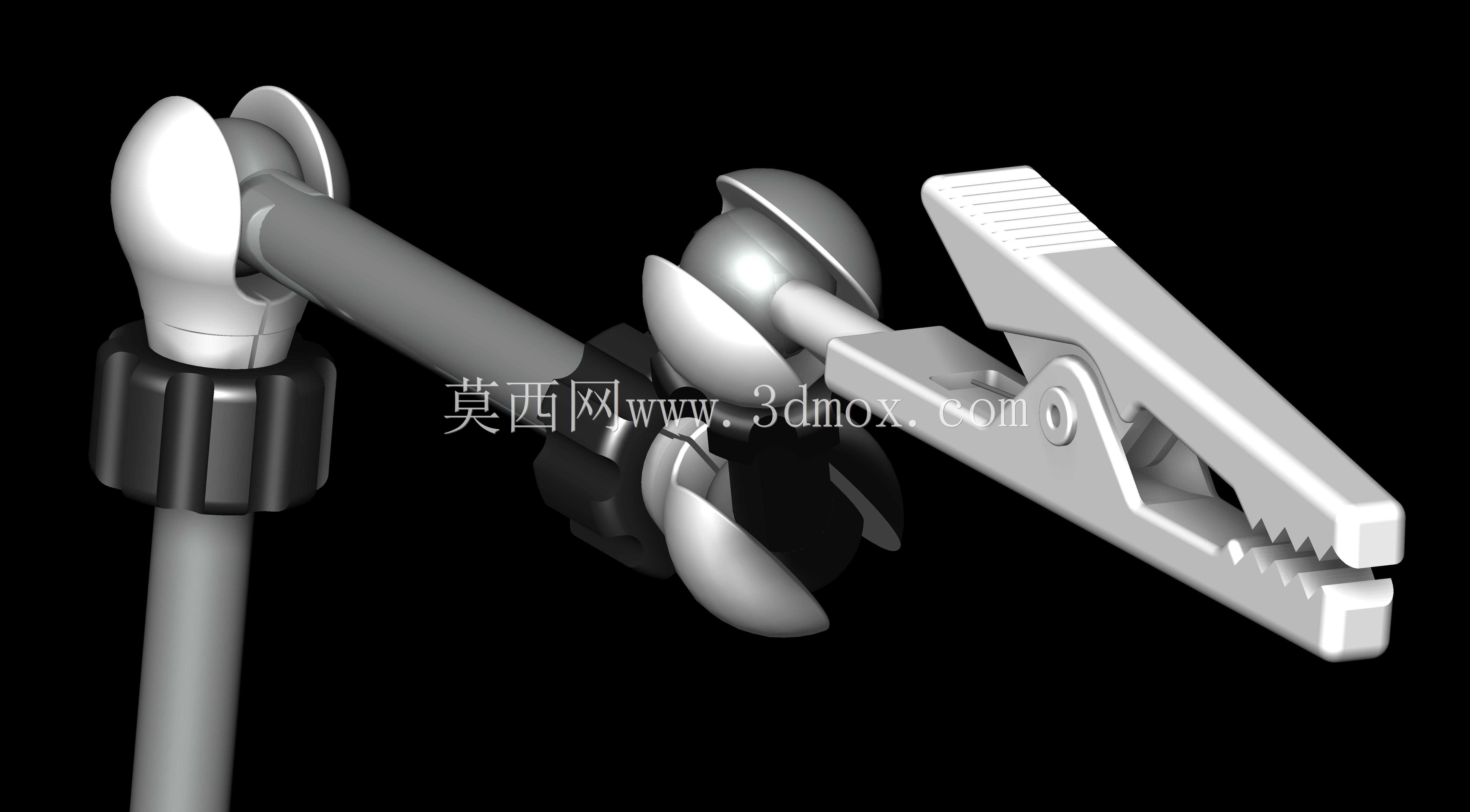

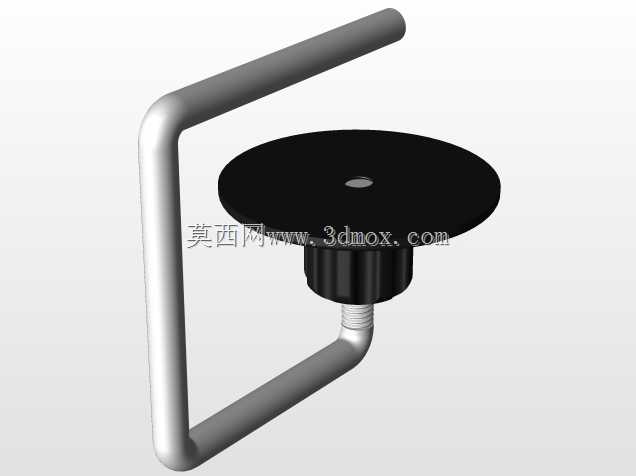

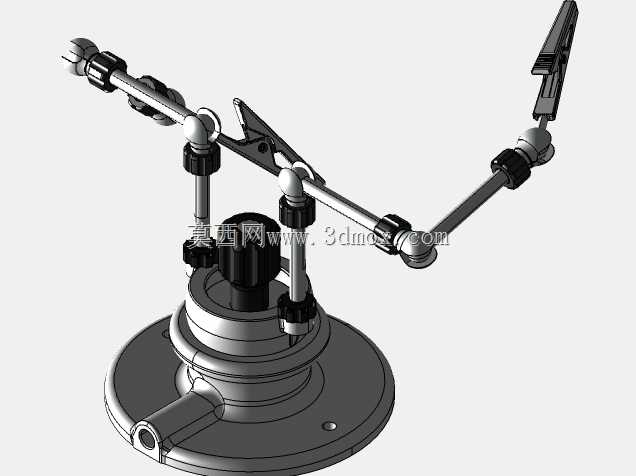

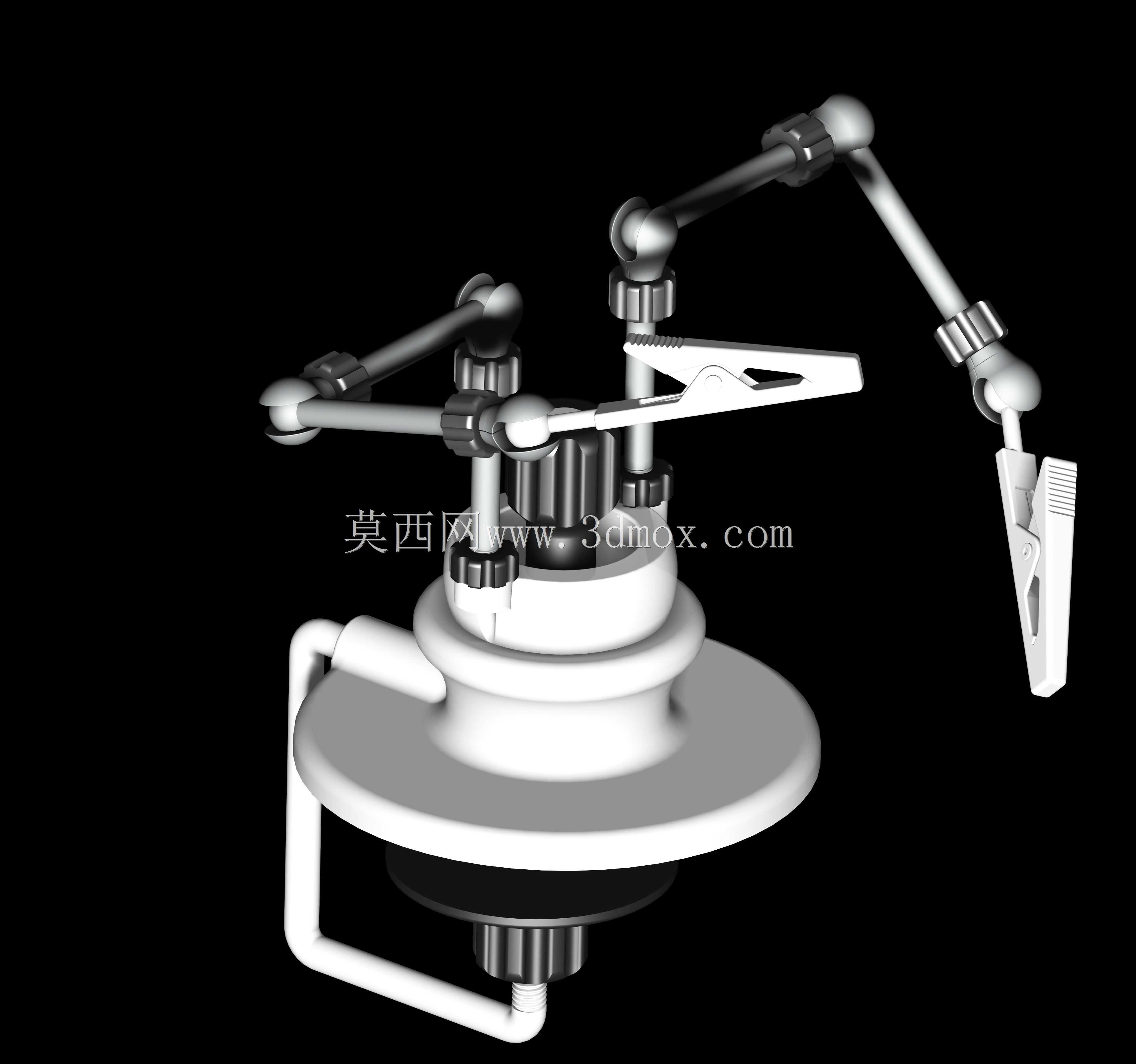

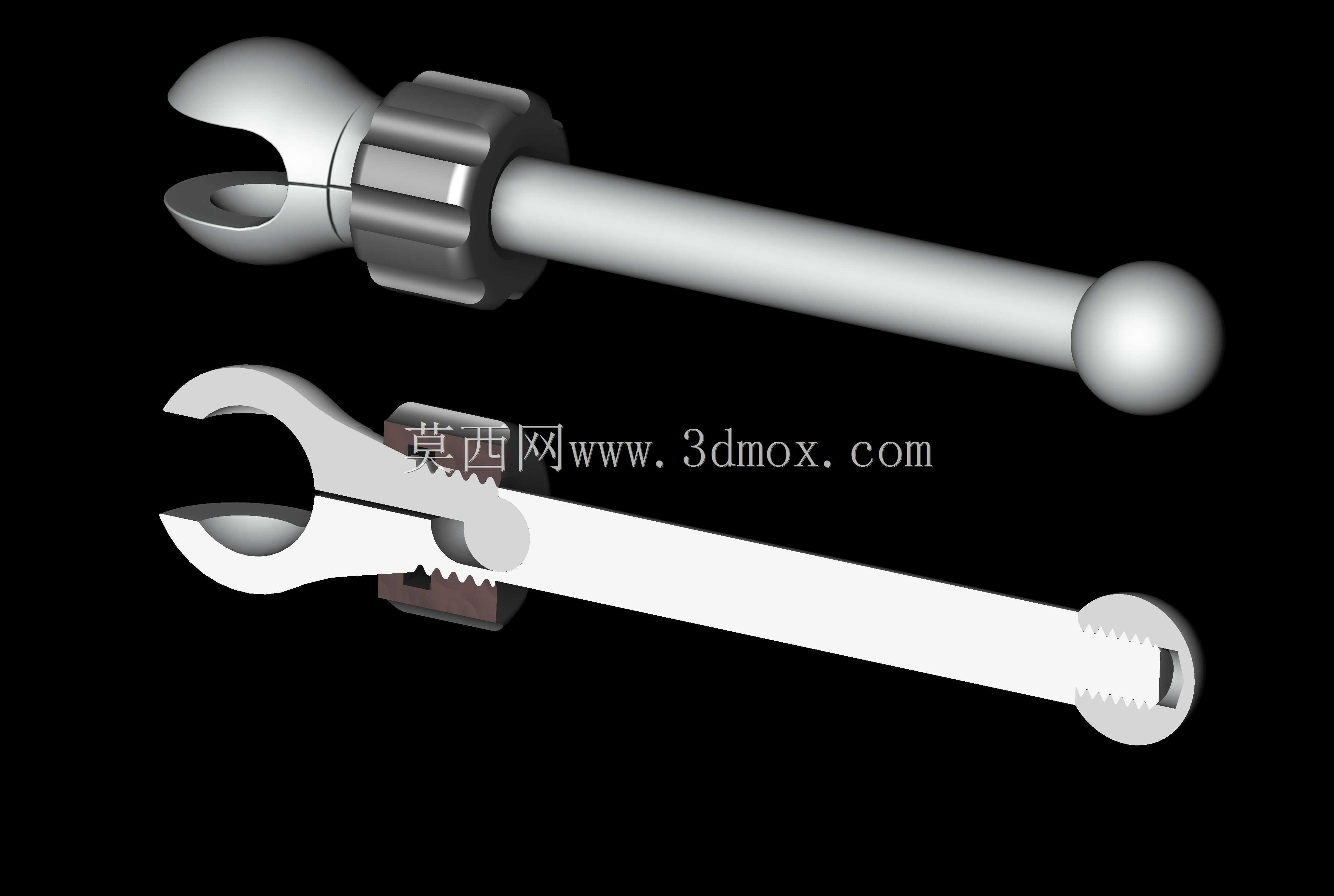

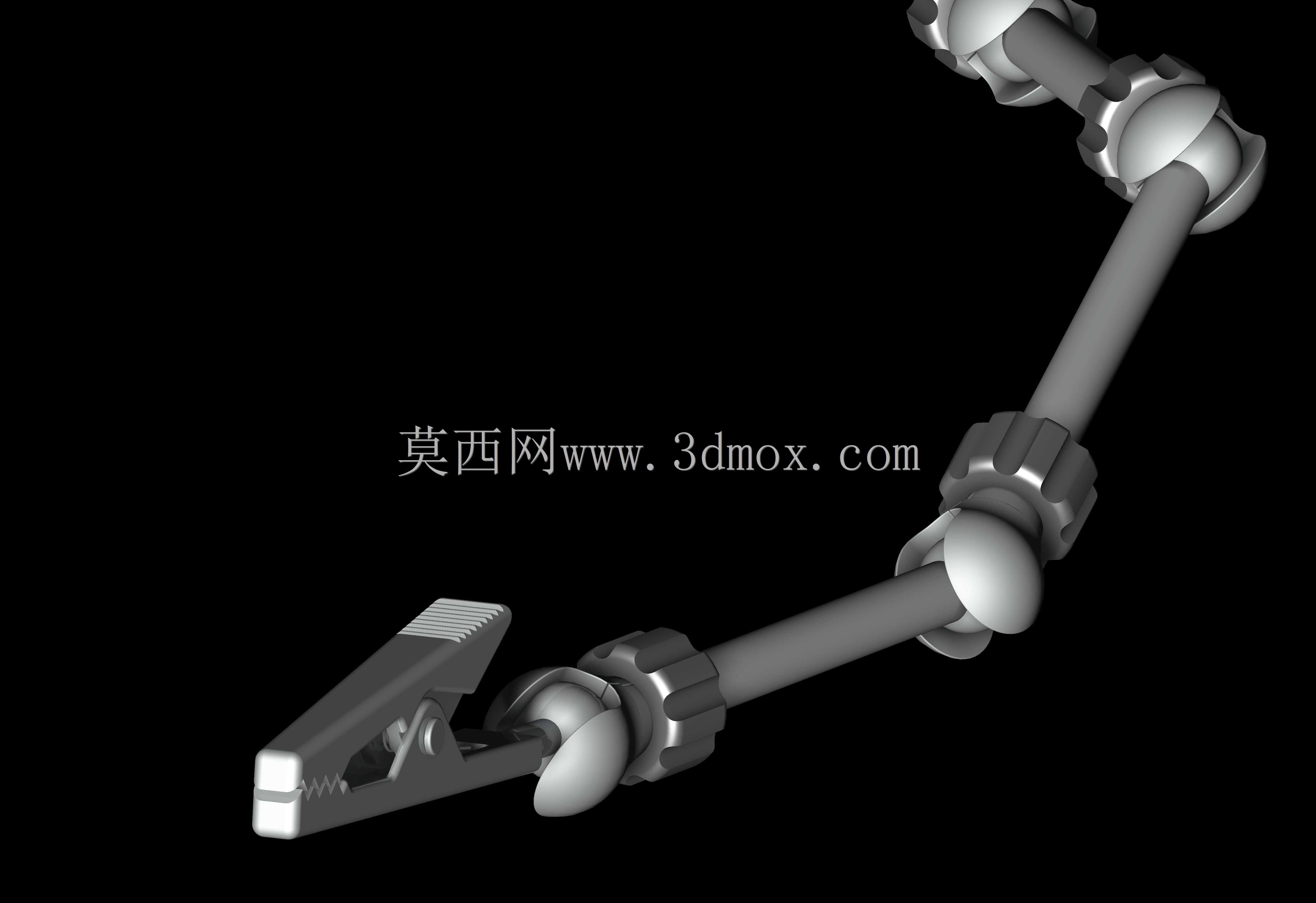

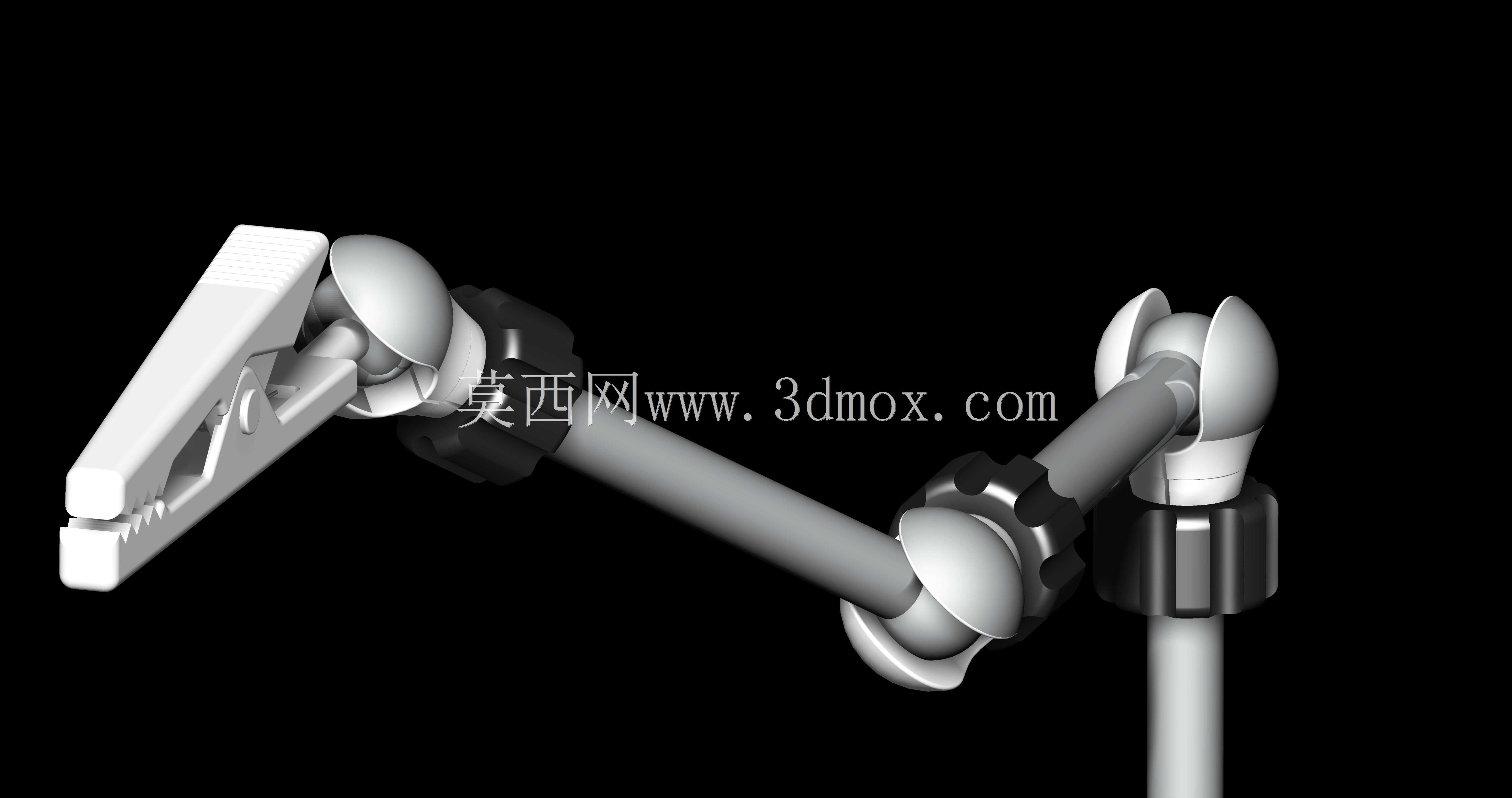

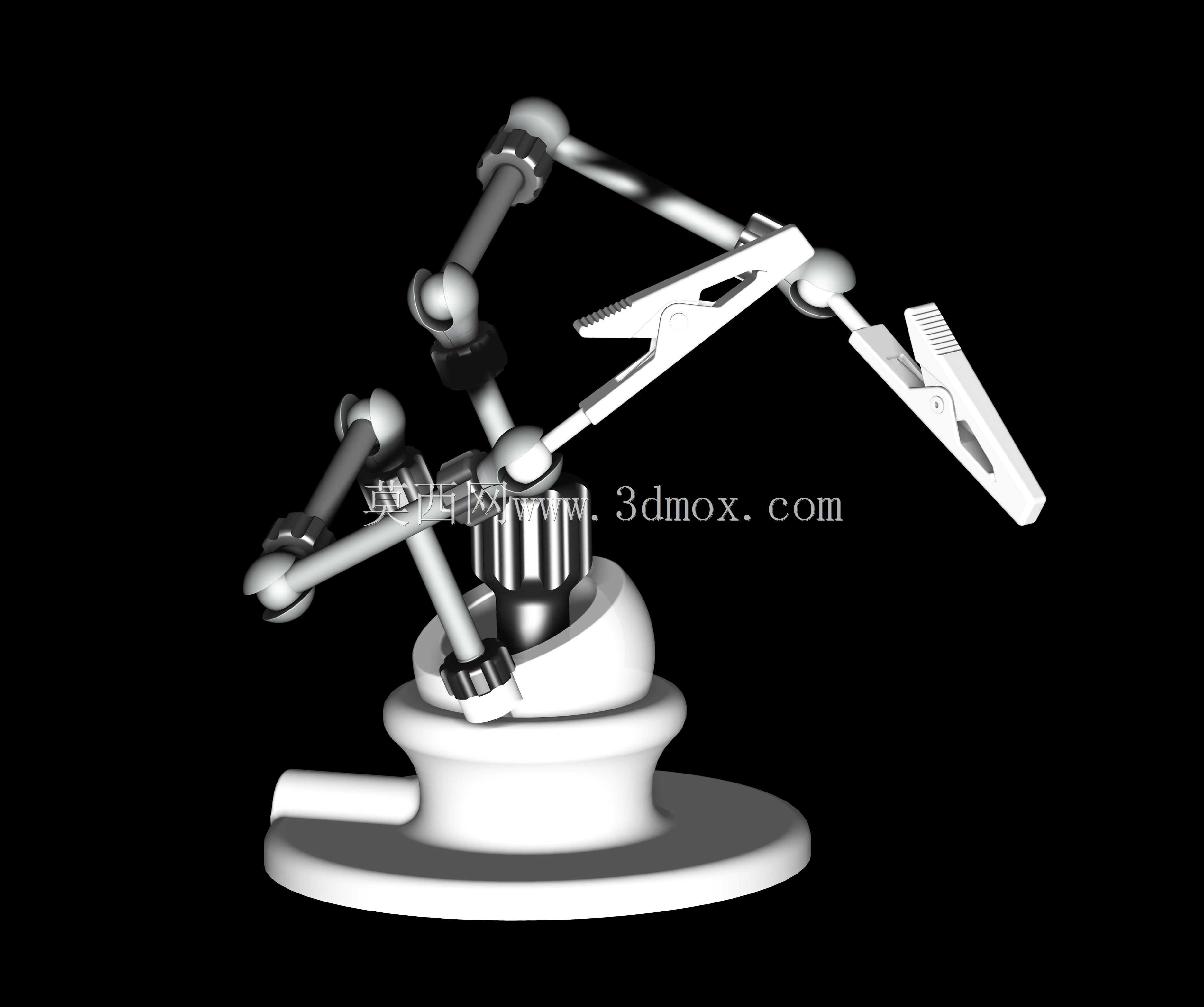

这款多关节夹持辅助结构，最初的设计出发点是解决桌面作业场景下的第三只手辅助需求，在电子元器件焊接、小型零件粘接、精细模型修整、首饰加工这类需要双手同时操作工件、又需要额外点位固定辅助的场景中，能大幅降低操作时的手部负荷，避免单人作业时需要反复腾挪固定工件的低效问题。整个结构采用底座+多段串联关节+末端夹爪的布局，底座为圆盘式加重结构，底部预留了夹装接口，既可以直接依靠自重放置在平整工作台面使用，也可以通过台虎钳或者C型夹将底座锁紧在工作台边缘，适配不同厚度的桌面安装边界，底座中心设置的旋转轴可以实现360度水平方向回转，满足不同方位的作业位置调整需求。关节部分采用球铰加锁紧旋钮的组合设计，每一段连杆之间的连接节点都可以实现任意角度的俯仰、摆动调整，调整到位后通过侧面的锁紧旋钮即可固定关节姿态，不会出现作业过程中滑移松脱的问题，连杆长度经过合理配比，在完全展开状态下可以覆盖底座半径40厘米范围内的作业区域，收拢状态下不会占用过多桌面存放空间。末端执行部分采用两个对称布置的弹簧夹爪，夹爪开口可以适配0到50毫米厚度的工件夹持，夹爪内侧带有防滑齿纹，夹持纸质线路板、塑料零件、细小金属杆件时都能提供足够的握持力，不会刮伤工件表面，弹簧复位结构可以实现单手操作开合，调整工件位置时不需要额外工具辅助。从结构设计逻辑来看，所有关节的锁紧力矩都经过匹配，既保证锁紧后可以承载最大200克的末端负载不发生位移，又不会因为锁紧力过大导致调整关节时需要施加过大的操作力，连杆部分采用空心轻质金属材质，在保证结构刚性的前提下降低整体自重，移动搬运时更加轻便。这类辅助夹持结构除了常规的手工精细作业场景，也可以在小型自动化教学实验中作为工件固定工装使用，配合视觉检测模块完成小型零件的姿态固定，或者在3D打印后处理过程中固定打印件，方便进行支撑去除、打磨抛光等操作，整体结构没有复杂的传动部件，日常维护只需要定期在关节球头位置涂抹少量润滑脂，即可保证长时间调整的顺畅度，不会出现卡滞问题。
