卡装式方形夹片锁紧螺母结构设计

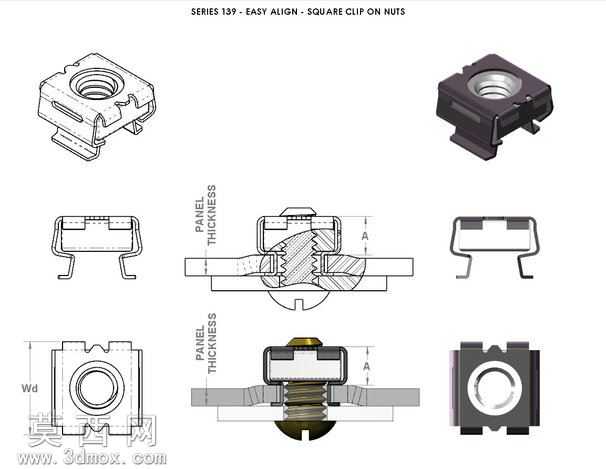

本模型为卡装式方形夹片锁紧螺母，采用SolidWorks进行全参数化三维建模，建模过程严格遵循钣金冲压件的成型工艺逻辑，先完成螺母基体的方形实体特征构建，预留标准内螺纹孔的加工基准，再通过钣金模块创建两侧弹性夹臂结构，对夹臂的弯折弧度、卡扣凸点尺寸进行精准参数约束，保证夹臂的弹性变形量处于钣金材料的许用应力范围内，避免安装后出现塑性断裂或夹持力不足的问题。模型渲染阶段采用金属哑光材质模拟镀锌钣金的表面质感，对螺纹牙型、夹臂卡扣接触面做了细分曲面处理，还原真实零件的边缘倒角与冲压压痕细节，同时通过剖面视图展示螺母与面板、螺栓的装配关系，清晰呈现夹片在螺栓旋紧过程中的形变锁紧原理。结构设计上，该螺母采用免工具卡装的安装逻辑，方形基体可嵌入预制的方形安装孔内实现周向防转，两侧向外延伸的弹性夹臂可卡在面板背面，适配指定厚度范围的金属或非金属面板，无需额外焊接或压铆工序，安装时仅需将螺母对准方形孔按压即可完成预固定，后续旋入螺栓时夹臂会受轴向拉力产生形变，持续抵紧面板背面，同时方形基体与安装孔的配合可承受较大扭矩，避免旋紧螺栓时螺母跟转。设计过程中重点优化了夹臂的厚度与弯折角度，通过有限元仿真验证不同面板厚度下的夹持力，保证在振动工况下螺母不会出现松脱，同时对螺母的导向倒角做了优化，让螺栓旋入时可快速对准螺纹孔，降低装配对位难度，整体结构兼顾安装便捷性与连接可靠性，适用于机柜、电子设备外壳、钣金框架等需要快速装配的紧固件连接场景，模型完整保留了各特征的参数化历史记录，可根据实际使用的面板厚度、螺纹规格快速调整尺寸参数，适配不同的应用需求。
