立式单缸往复式蒸汽机结构展示

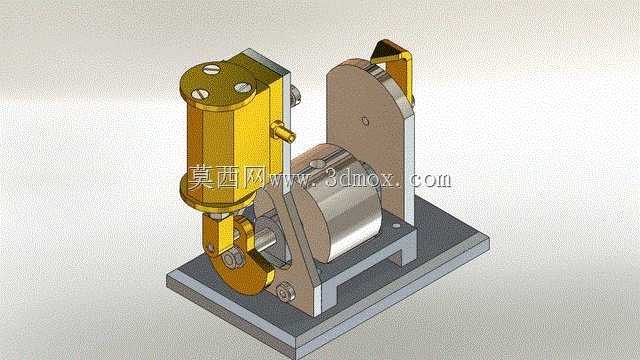

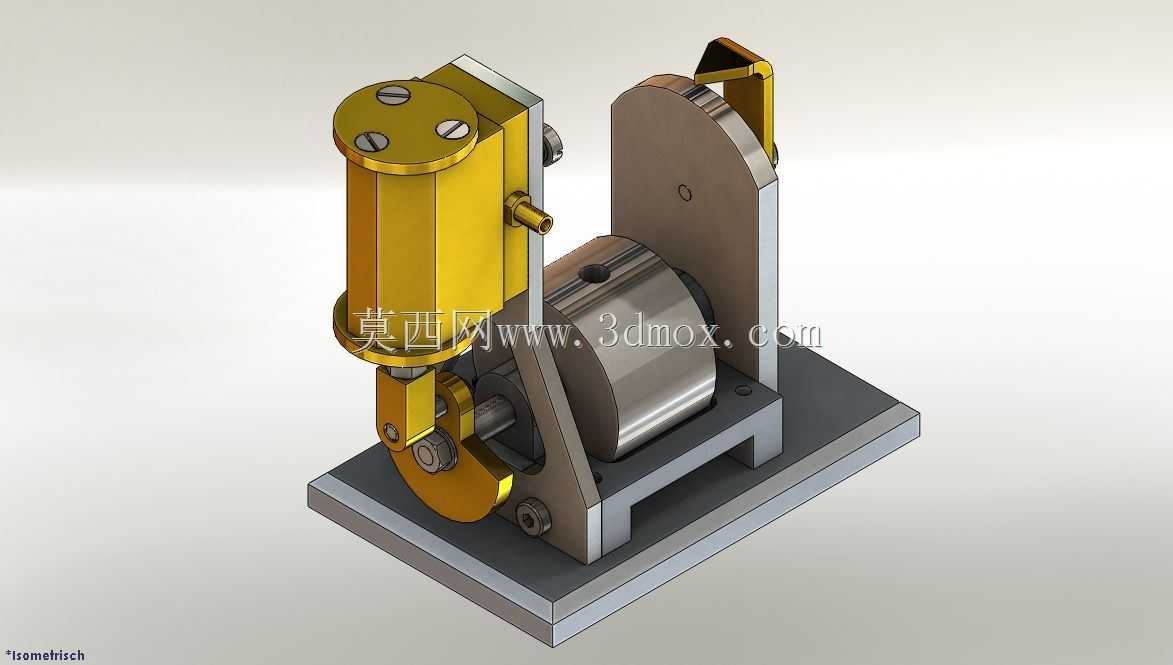

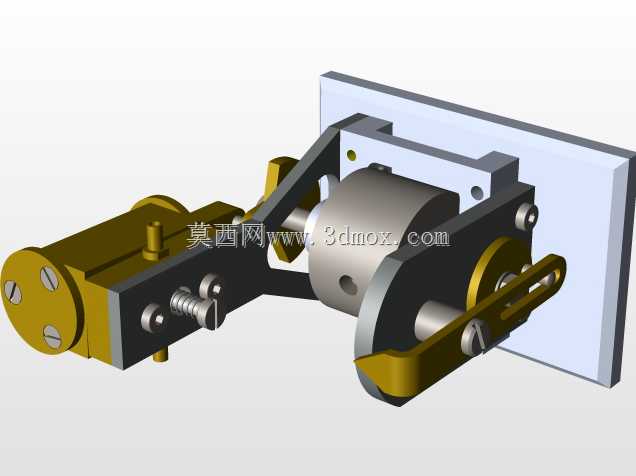

这款立式单缸往复式蒸汽机的三维结构，完整还原了早期小型动力装置的核心传动逻辑，可作为热力机械原理教学、复古动力装置复刻设计的参考载体。从实际应用场景来看，这类小型蒸汽机早年多用于小型工坊动力输出、教学演示装置、复古动力模型制作，其结构逻辑也是后续内燃机、往复式泵体设计的重要参考原型，能帮助结构设计从业者理解热力转换到机械运动的完整传递路径。

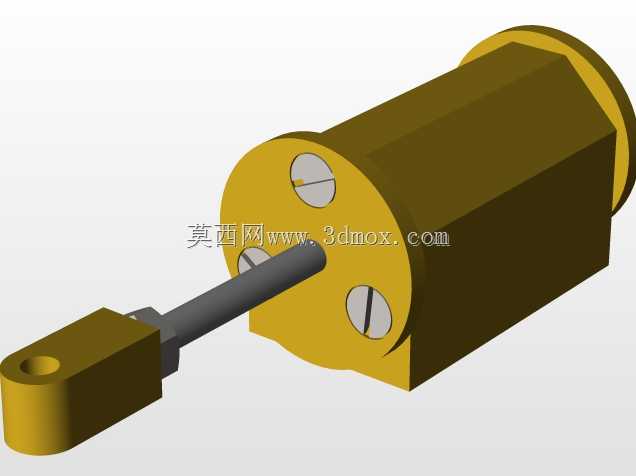

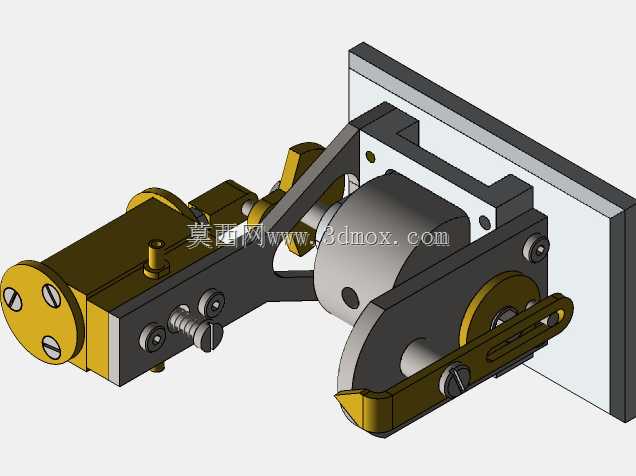

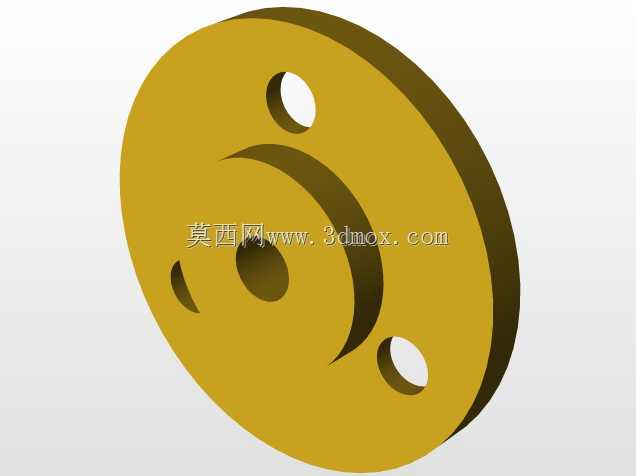

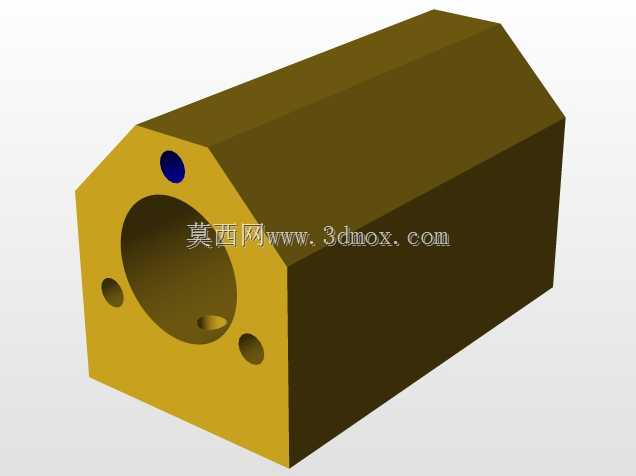

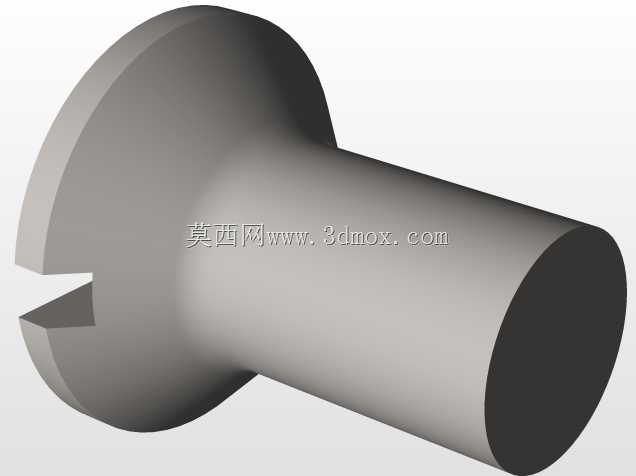

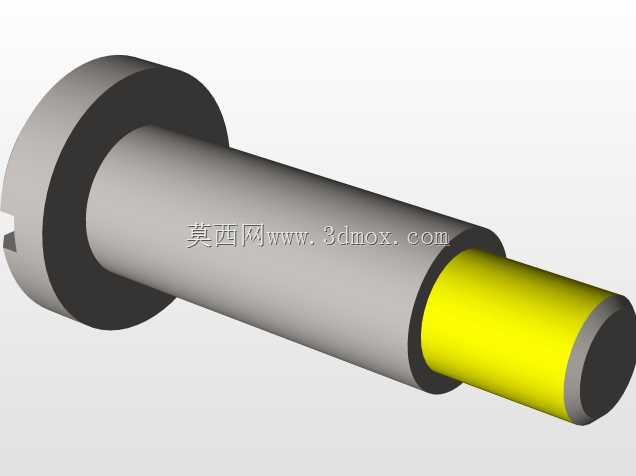

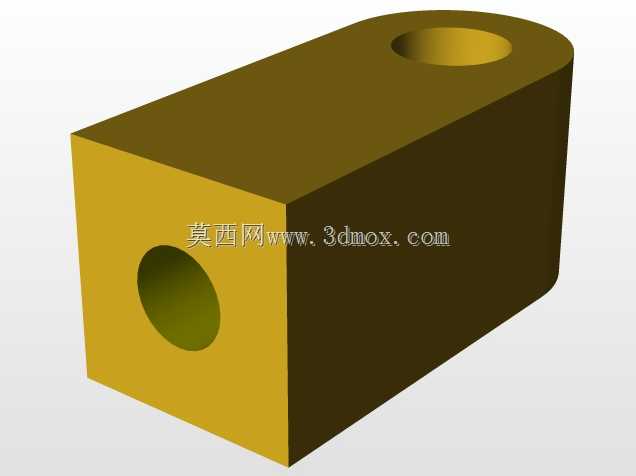

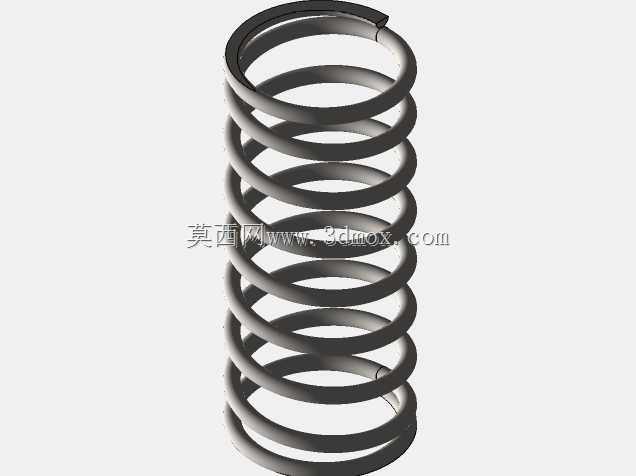

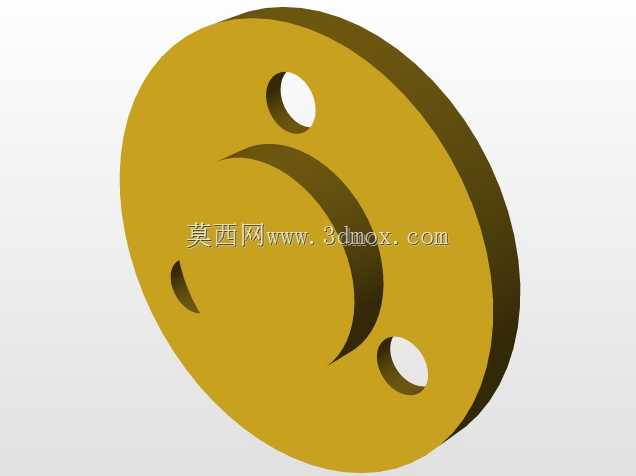

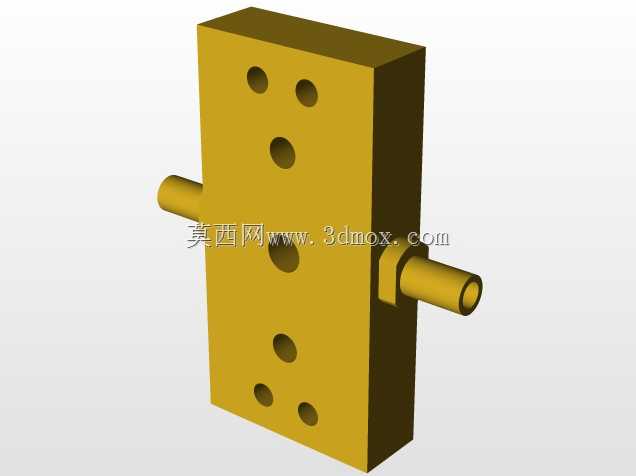

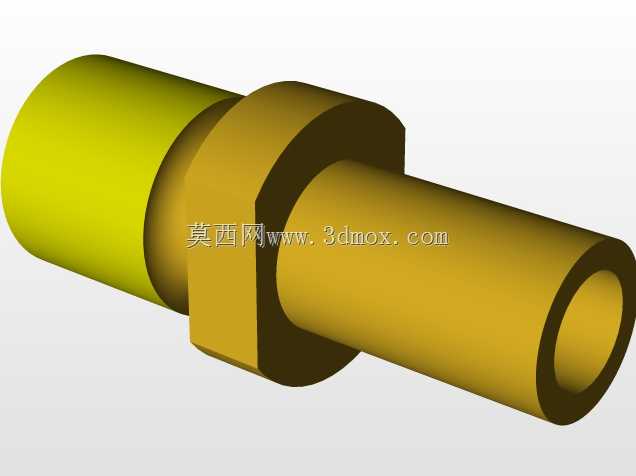

从功能特性来看，该装置核心通过气缸内蒸汽压力差推动活塞做直线往复运动，再经由下端的曲柄连杆机构，将直线运动转换为旋转轴的圆周运动，最终可对外输出扭矩带动负载运转。立式布置的气缸结构有效压缩了整机的横向安装空间，气缸顶部采用端盖加紧固螺钉的密封结构，侧面预留的蒸汽接口可直接对接进排汽管路，无需额外加装转接法兰即可完成管路布设。侧面的偏心轮结构负责配合滑阀完成进排汽的时序控制，保证活塞往复运动的节奏稳定，避免出现进排汽串气导致的动力损耗。

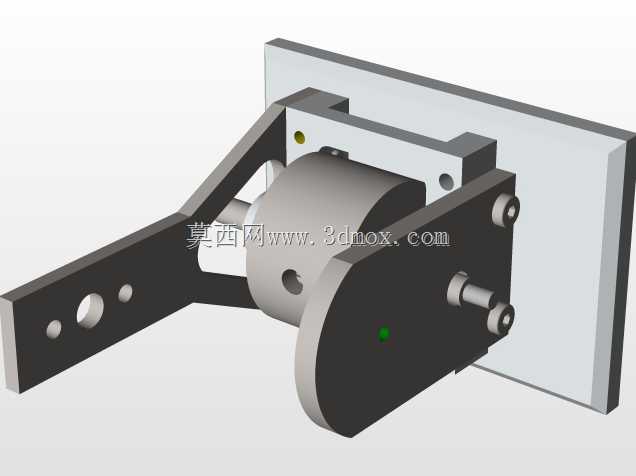

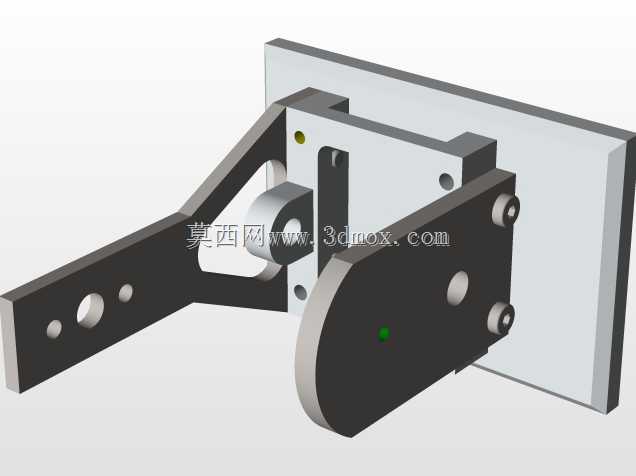

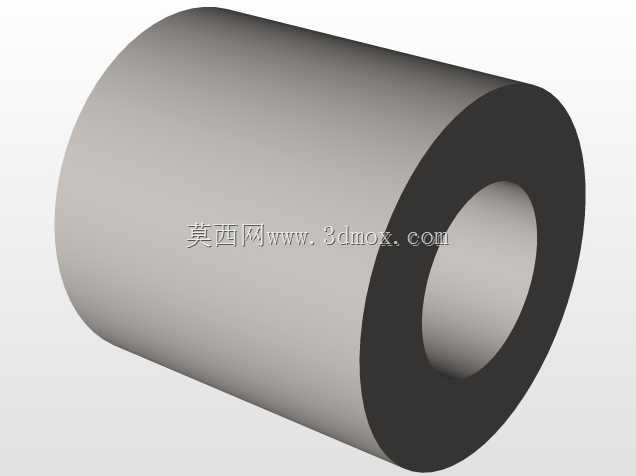

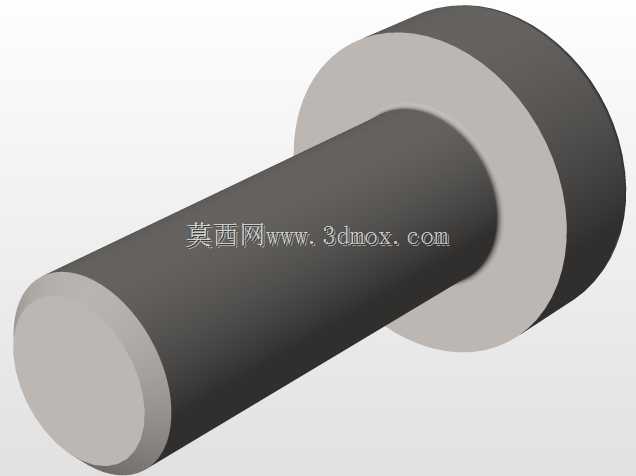

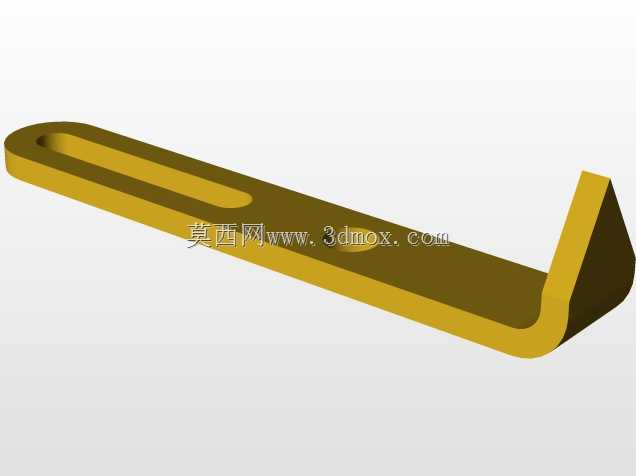

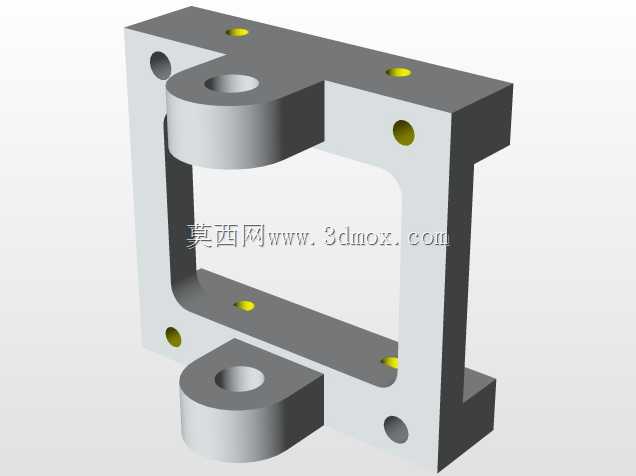

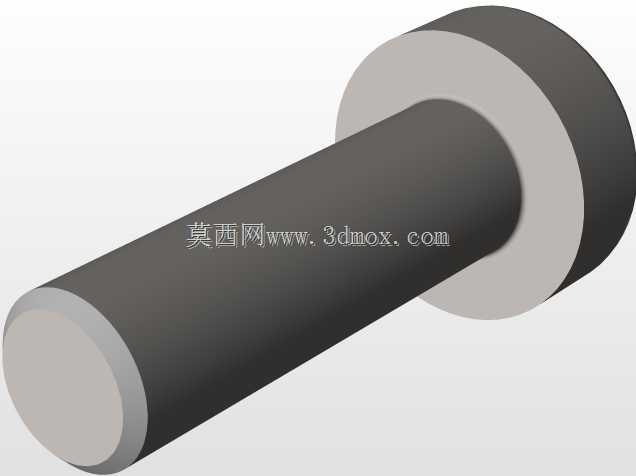

设计思路上，整机采用底座集成安装的方式，所有传动部件、气缸支架都固定在一块平板式安装底座上，底座预留的安装孔位可直接通过螺栓固定在安装基面，安装边界清晰，不需要额外设计配套的安装支架。支架部分采用弯折式钣金与切削加工件组合的结构，既保证了气缸安装的垂直度，也为曲柄旋转预留了足够的运动间隙，避免运转过程中出现运动干涉。飞轮部分集成在旋转轴侧端，依靠自身转动惯量平衡曲柄连杆的死点位置，保证输出轴转动的平顺性，降低运转过程中的振动幅度。

从安装尺寸边界来看，整机横向占用空间集中在底座矩形范围内，气缸顶部为整机最高点，旋转轴输出端突出支架侧面的尺寸较短，对接外部负载时可直接采用联轴器直连，不需要额外加装延长轴。所有运动部件的外轮廓都做了安全间隙预留，外部加装简易防护罩即可满足教学演示场景的安全要求。各连接部位的紧固件都采用标准件，拆解维护时不需要专用定制工具，日常检修可快速完成密封件更换、传动间隙调整等操作。气缸内壁与活塞的配合精度、曲柄连杆的铰接间隙都做了合理公差预留，既保证运动过程中的密封性能，也不会因为配合过紧导致运转卡滞。
