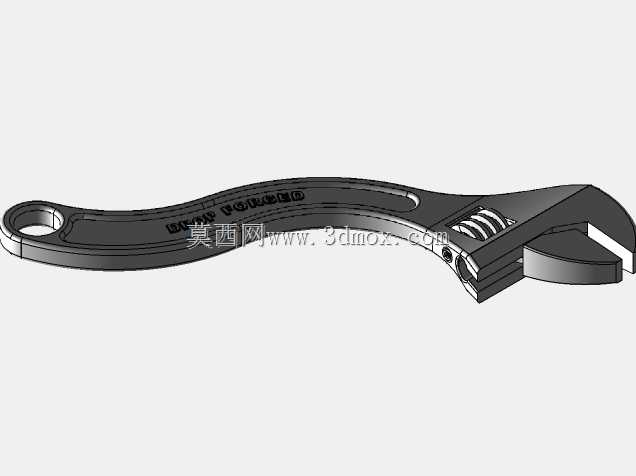

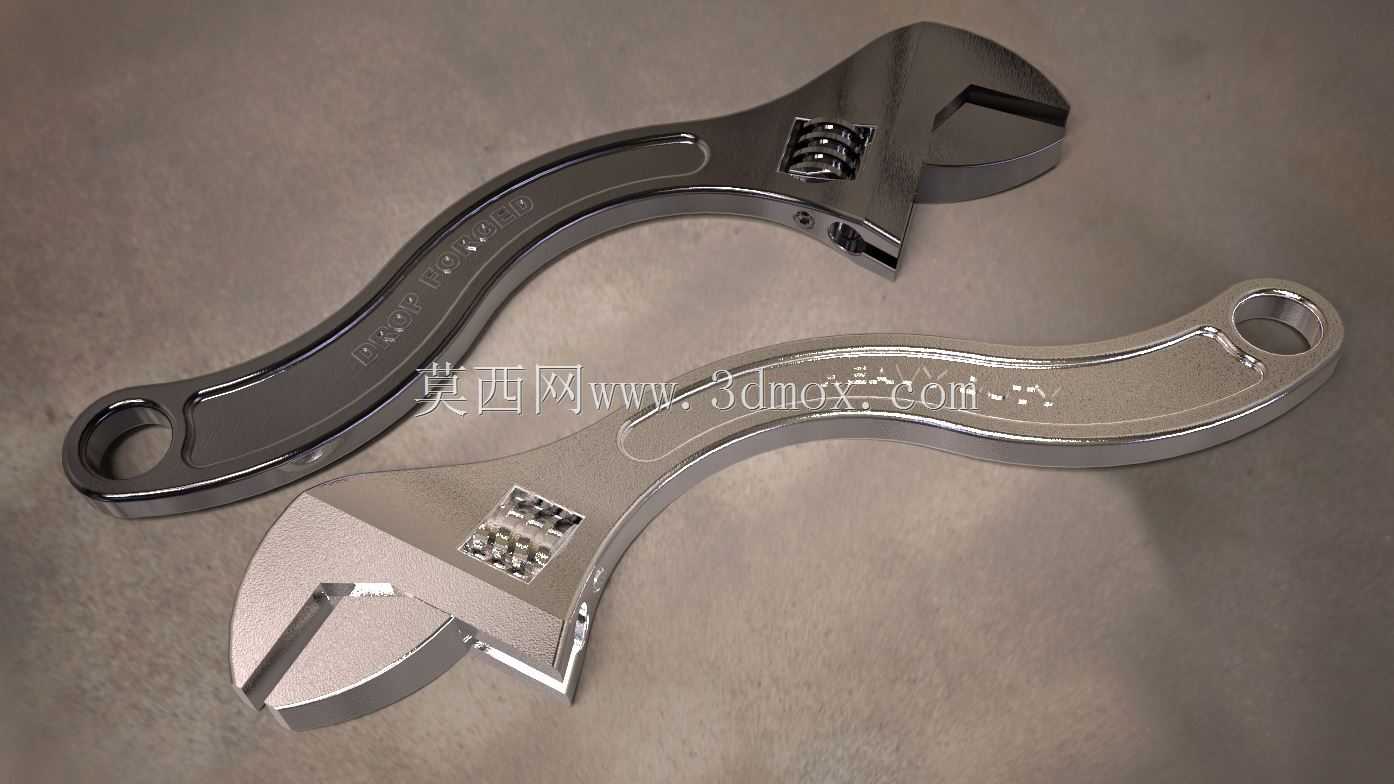

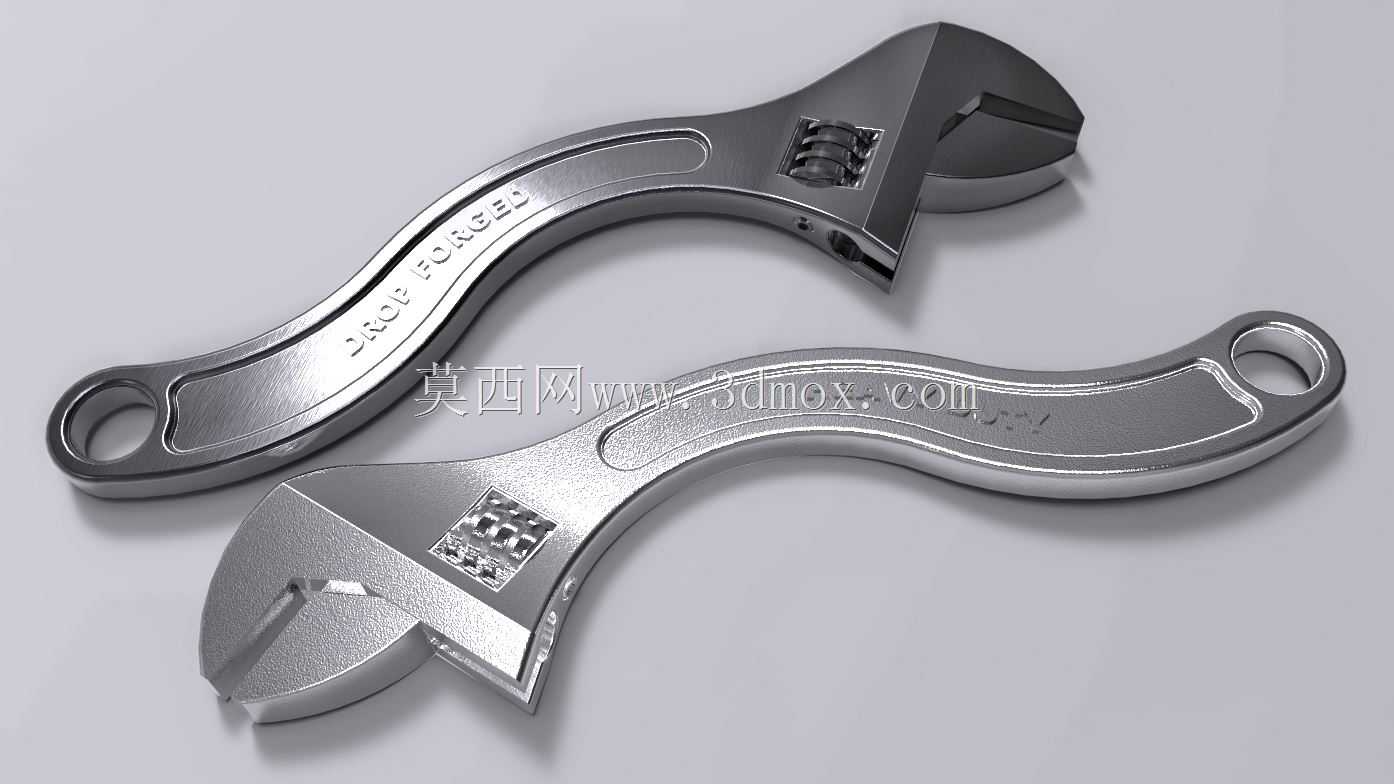

弯柄可调式活动扳手结构设计

日常设备运维、机械装配、现场抢修等场景中，受限操作空间内的紧固件拆装一直是一线操作人员的痛点，常规直柄活动扳手在狭窄工位、转角位置操作时，往往会因为手柄干涉无法获得足够的施力角度，甚至无法卡入紧固件位置，弯柄结构的可调活动扳手正是针对这类工况开发的手动五金工具。这款扳手的核心功能是通过活动钳口的调节结构，适配一定尺寸范围内的六角头、方头紧固件，无需频繁更换对应规格的固定扳手，减少工具携带数量，提升现场作业效率。从结构设计角度看，弯柄的弧度经过反复校核，既保证了手柄与钳头之间的偏移量能够避开操作面的凸起障碍，又不会因为弯度过大导致施力时力矩传递出现偏载，避免钳口受力不均出现打滑、磨损紧固件棱边的问题。钳口部分的调节蜗轮与钳身的齿条配合间隙控制在合理范围，既保证调节时的顺畅度，又能在夹持紧固件时不会出现旷量，扳拧过程中钳口不会自行松动移位。手柄尾部的挂孔设计，方便工具在工位挂架上收纳，也可搭配安全绳用于高空作业场景，防止工具坠落。整体外形的轮廓过渡全部做了圆角处理，没有尖锐棱角，避免操作时划伤手部，手柄表面的防滑纹路设计，即便手上沾有少量油污也能获得足够的握持摩擦力，施力时不易脱手。钳头的开口范围覆盖了日常运维最常用的紧固件尺寸区间，能够满足多数民用维修、工业装配场景的使用需求，整体结构的强度分布经过力学验证，在额定扳拧力矩范围内使用时，钳身、活动钳口、调节结构都不会出现塑性变形，保证工具的使用寿命。建模过程中对各活动部件的配合间隙做了精准还原，蜗轮与齿条的啮合齿形、钳口的夹持面纹理、弯柄的弧度曲线都完全按照实物测绘参数搭建，可直接用于工具结构优化、人机工程验证、产品展示等场景，也可作为手动工具类设计的参考案例，帮助设计人员快速理解弯柄类扳手的结构逻辑与尺寸边界，在进行同类工具改型设计时，可直接参考该模型的结构比例调整参数，缩短前期设计的测绘周期。
