带周向槽凸耳的盘类机械零件结构设计

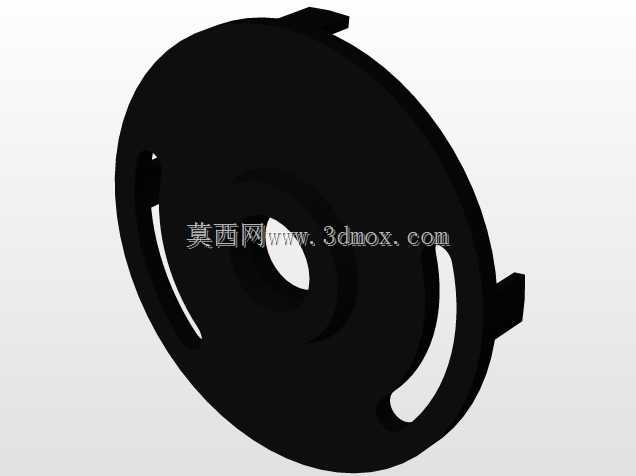

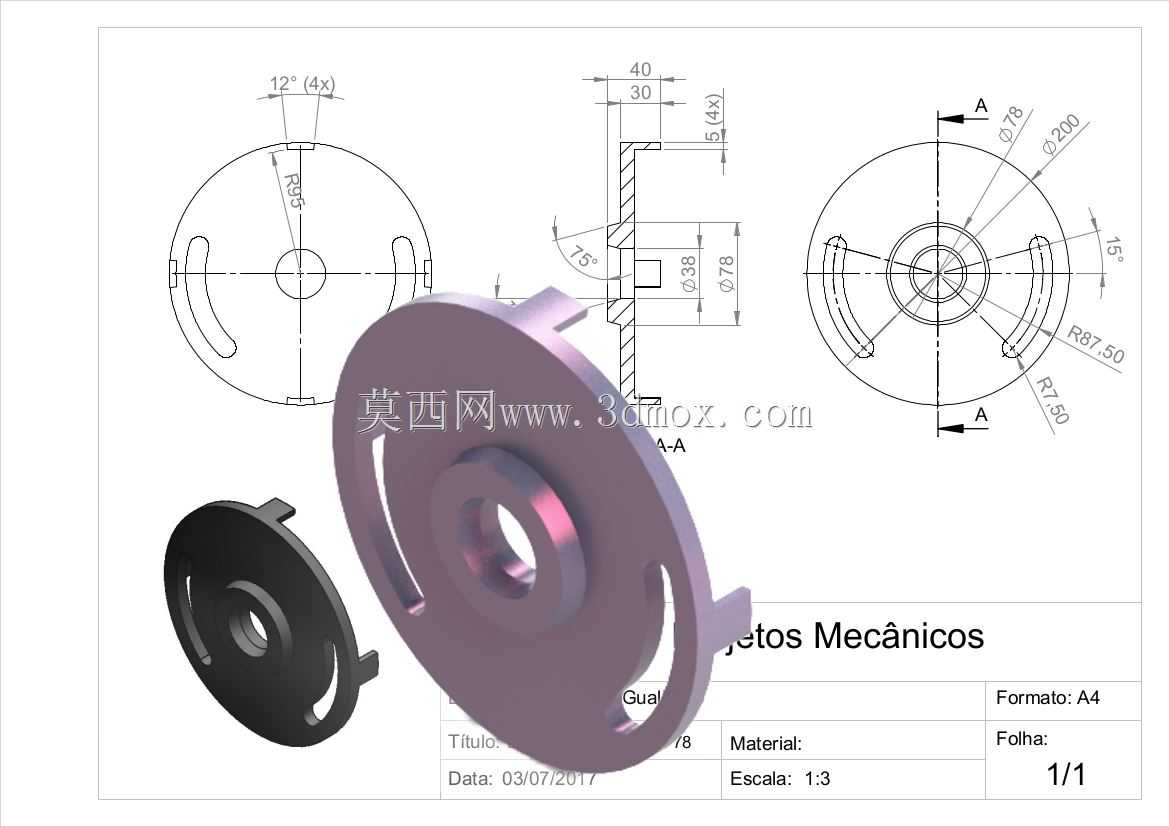

这类带周向槽与定位凸耳的盘类零件，多应用在需要周向限位、小角度转动导向的传动或定位机构中，常见于轻工机械的间歇送料工位、小型设备的档位切换组件、精密仪器的角度调节模块，作为转动副的中间衔接件使用，既承担径向的定位支撑作用，也通过自身的槽型结构限制配套部件的转动行程，避免超程转动带来的机构卡滞或损坏。从结构设计逻辑来看，零件整体采用同轴回转体为基础构型，中心设置阶梯通孔，大直径孔段用于穿装传动轴或定位芯轴，小直径孔段可适配锁紧螺钉或定位销，保证零件与轴系的同轴度，减少转动过程中的径向跳动。外圆轮廓上均匀分布三处弧形通槽，槽的角度位置经过严格计算，对应配套拨销的运动轨迹，拨销嵌入槽内时，零件转动到极限位置会被槽的端面挡住，实现固定角度范围内的往复转动，槽边做了微小的倒角处理，避免拨销滑动时出现卡涩，也能减少长期往复运动带来的接触磨损。零件外缘伸出三个对称分布的定位凸耳，凸耳的位置与弧形槽错开排布，凸耳端面与零件主体端面保持平齐，安装时凸耳可嵌入配套基座的定位缺口内，防止零件整体跟转，保证周向槽的工作位置始终与拨销运动路径对齐，不需要额外增加防转结构，就能简化装配流程，减少整体机构的零件数量。从尺寸边界来看，零件最大外圆直径为78mm，中心安装孔的适配轴径为38mm，整体厚度方向的安装空间仅需预留15mm即可满足装配要求，凸耳的外伸尺寸为4mm，安装基座的定位缺口深度匹配该尺寸即可，不需要额外扩大安装腔的径向尺寸，能有效缩减配套机构的整体体积。设计时将所有槽与凸耳的位置做了对称排布，让零件在转动过程中质量分布均匀，减少高速往复转动时的离心振动，同时所有棱边都做了去毛刺处理，避免装配时划伤操作人员，也能减少应力集中，提升零件的抗疲劳强度。这类零件在实际使用中，通常会搭配耐磨衬套安装在中心孔内，降低轴与孔的磨损速率，弧形槽的表面粗糙度要求控制在Ra1.6以内，保证拨销在槽内滑动顺畅，不会出现卡顿或窜动，凸耳的配合面公差选用h7级，既能保证安装时顺利嵌入定位缺口，也不会因为间隙过大出现周向窜动，影响角度定位精度。
