内螺纹圆柱连接套结构设计

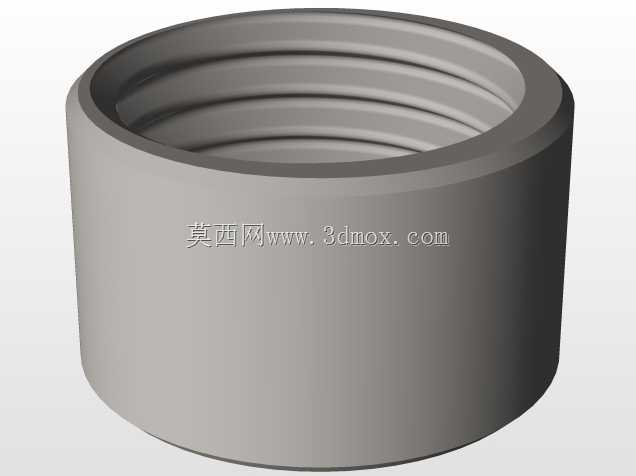

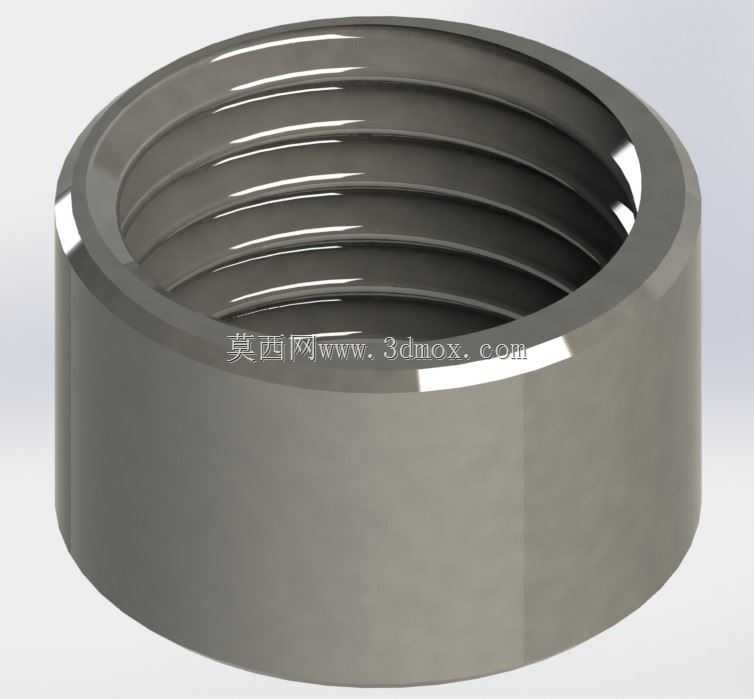

这类带内螺纹的圆柱套类零件，在液压管路连接、气动系统装配、小型设备油路对接场景中应用十分广泛，核心作用是实现两段带外螺纹的管件、轴类零件的同轴对接，同时保证连接位置的密封性能与同轴度公差，避免管路介质泄漏、轴系传动出现偏载问题。从结构设计角度看，零件整体采用等外径圆柱构型，外圆面无额外凸起或卡槽，安装时可直接嵌入对应安装座的光孔内，依靠外圆与安装孔的间隙配合完成径向定位，不需要额外设计防转结构，因为螺纹拧紧后自身的预紧力即可提供足够的防转力矩，这种设计能最大程度压缩零件的径向安装空间，适合在布局紧凑的阀组集成块、小型动力单元内部使用。内螺纹采用标准普通米制螺纹设计，牙型角60度，螺纹中径公差按照中等精度等级选取，既能保证与标准外螺纹件的互换性，又能控制加工成本，不需要过高的加工精度即可满足常规工况的连接强度要求；零件两端的端口位置设计了1×45度的倒角，一方面是去除端口加工毛刺，避免安装时刮伤配合件的密封面，另一方面也能引导外螺纹件顺利旋入内螺纹，降低装配时的对中难度，减少螺纹错牙的概率。零件的轴向尺寸设计需要匹配对应螺纹的旋合长度要求，常规工况下螺纹旋合长度不小于螺纹公称直径的1.2倍，即可保证足够的连接强度，避免螺纹受力后出现滑牙、脱开问题；外圆面的粗糙度要求控制在Ra1.6以内，保证与安装孔配合时的贴合度，若用于有密封要求的场景，外圆面可加装O型密封圈，此时外圆面需要预留对应的密封圈安装槽，不过当前构型的零件主要用于螺纹直接密封的场景，依靠螺纹副配合面的填充密封即可满足低压工况的密封需求。建模过程中，先绘制外圆与内孔的旋转截面草图，通过旋转凸台生成基体特征，之后采用异形孔向导或者扫描切除的方式生成内螺纹特征，建模时需要注意螺纹收尾位置的退刀结构设计，在螺纹末端预留足够的退刀距离，避免实际加工时刀具碰撞零件端面，同时也能保证螺纹有效旋合长度达到设计要求；零件的端面与外圆、内孔的垂直度公差需要控制在0.02mm以内，保证装配后两端对接的零件不会出现偏斜，避免管路产生额外的装配应力。这类零件的材质通常根据使用工况选取，常规低压液压系统采用304不锈钢或者碳钢镀锌处理，有耐腐蚀要求的场景可选用铜合金或者工程塑料材质，不同材质的零件在建模时不需要调整结构尺寸，只需要对应修改材质属性即可满足后续工程图生成、仿真分析的需求。
