带齿状安装结构的磁石反射腔体构件

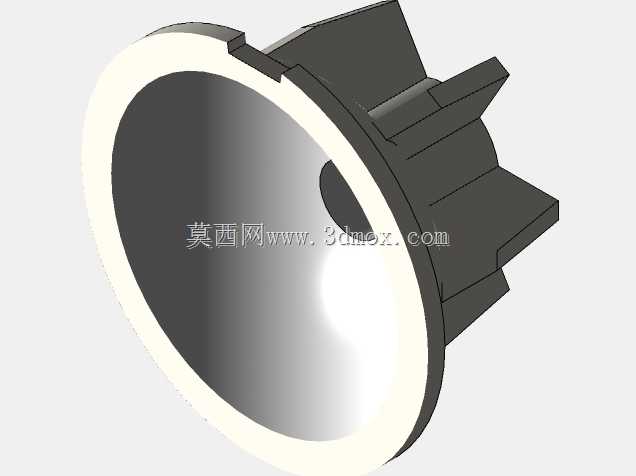

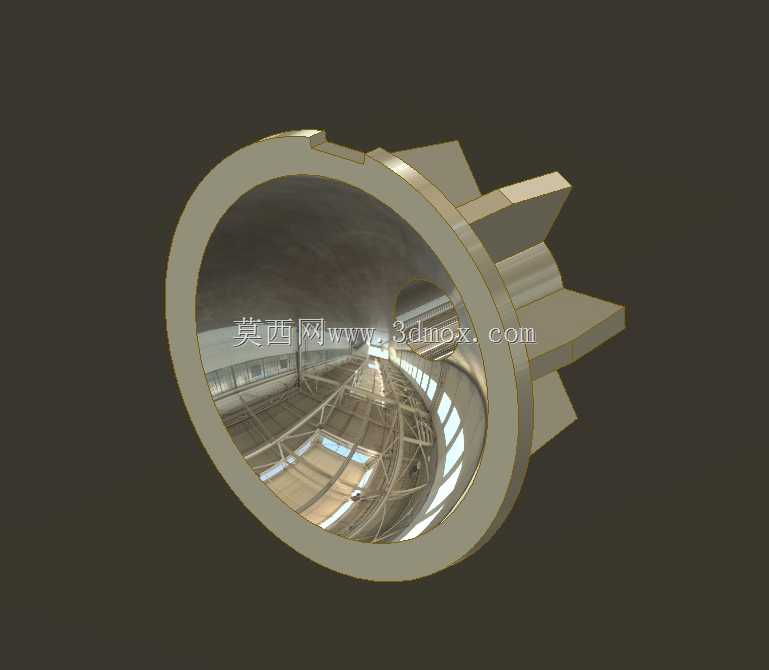

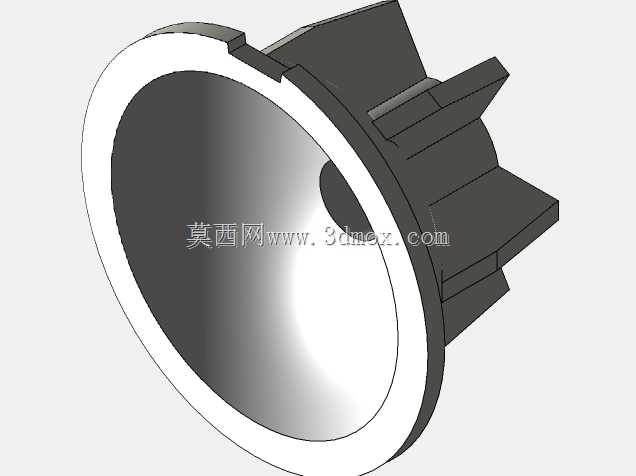

该磁石反射构件主要应用于需要定向信号反射、光路折返或者磁耦合定位的工业场景，常见于自动化检测工位的信号反射端、光电传感系统的反射配合件，也可作为小型磁吸附定位组件的配套反射结构使用。从结构设计来看，主体采用环形腔体构型，内壁做光滑曲面处理，能够保证反射过程中信号或者光路的均匀折返，减少漫反射带来的信号损耗，腔体的深度经过适配计算，刚好匹配对应规格的磁石安装空间，不会出现磁石外露或者安装后晃动的问题。外侧延伸的齿状凸台并非装饰结构，而是专门设计的安装定位结构，每个凸台的端面都做了平面度处理，安装时可以卡入对应基座的卡槽内，既可以限制构件周向转动，也能分担轴向的受力，避免长期使用后构件出现移位。设计过程中优先考虑了安装边界的适配性，环形主体的外径与配套安装座的内孔采用间隙配合公差，齿状凸台的外切圆尺寸控制在安装座的限位槽范围内，不需要额外做二次加工就可以直接压装到位，内壁的反射曲面与环形主体的同轴度控制在合理公差范围内，保证反射中心与安装基准重合，减少装配后的调试工作量。从功能特性上看，该构件将磁石的容纳空间与反射功能集成在一体，不需要额外设计磁石固定压盖，腔体底部的台阶可以直接承托磁石，装配时将磁石放入腔体后，配合端面的压圈就可以完成固定，整体结构紧凑，占用安装空间小，适合在狭小的设备内部工位使用。实际使用中，齿状凸台的数量和角度经过受力校核，能够承受常规装配压装的冲击力，不会出现凸台断裂的问题，环形的外壁厚度经过强度验算，在满足磁石容纳空间的前提下，尽可能缩减壁厚，降低整体构件的重量，同时保证足够的结构刚性，不会因为安装受力出现形变影响反射面精度。这类构件在光电检测设备中使用时，光滑的内壁曲面可以将发射端发出的信号完整反射回接收端，相比平面反射件，环形腔体的反射角度容错率更高，即使安装时存在小角度的偏差，也能保证足够强度的反射信号被接收端识别，降低了现场安装调试的精度要求，提升设备运行的稳定性。
