民用建筑三角形桁架式屋架结构设计

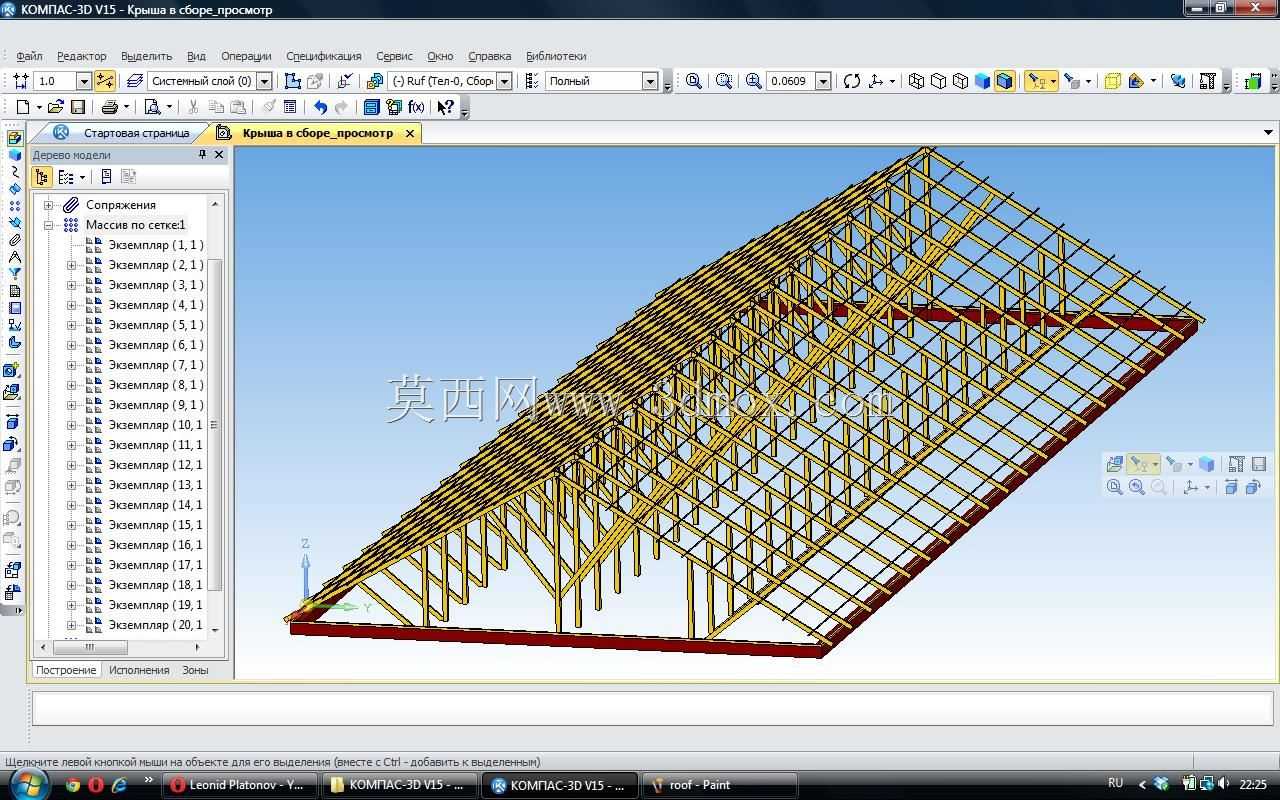

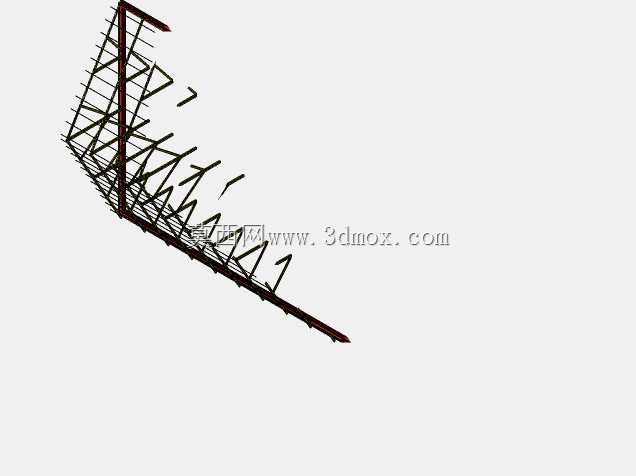

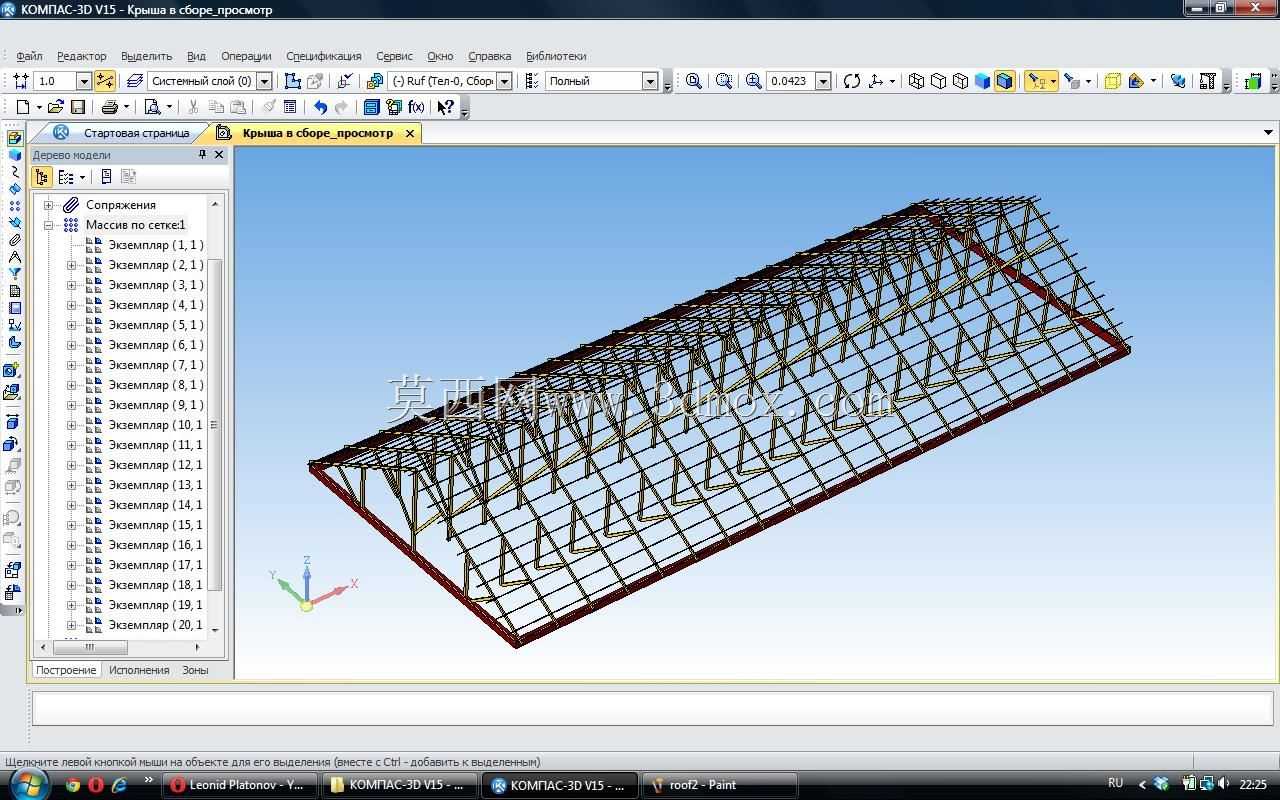

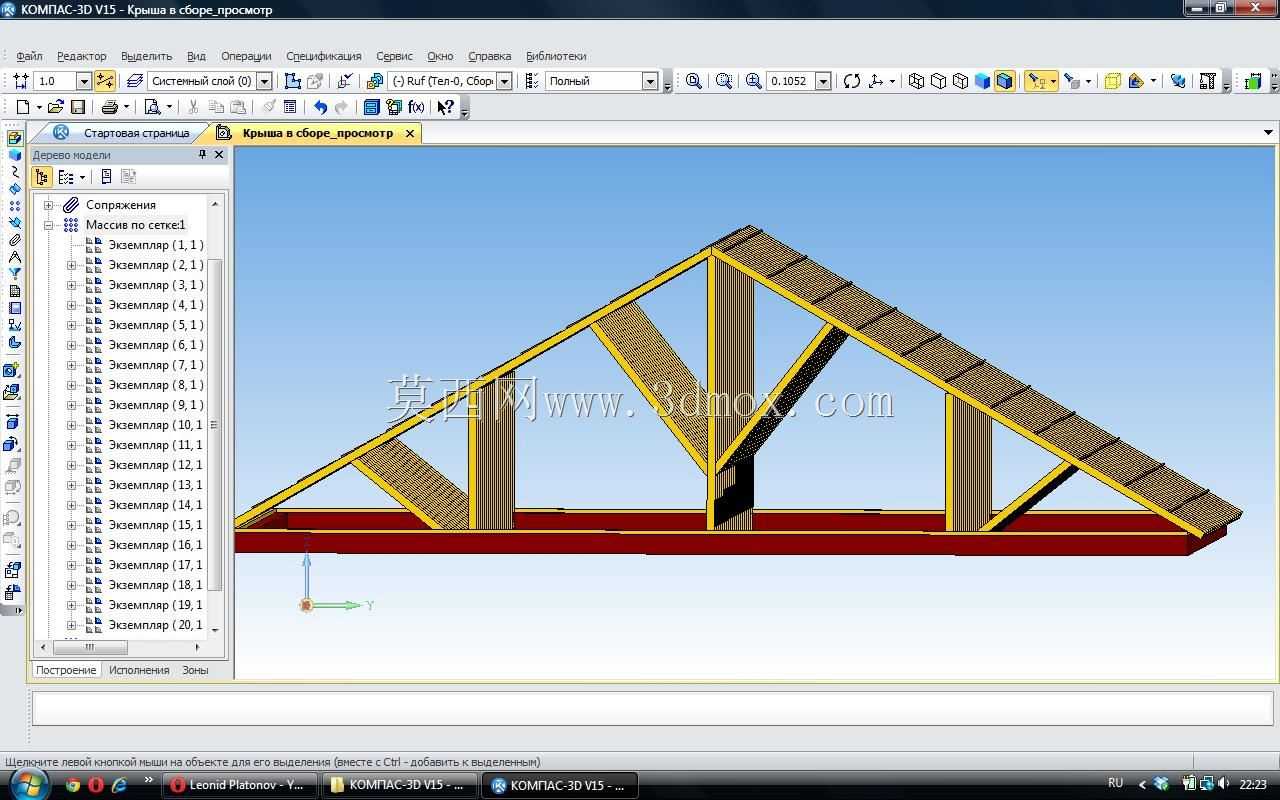

在民用低层建筑、小型工业辅房的屋面施工场景中，屋架作为承接屋面荷载、传递竖向力至下部承重墙体或立柱的核心构件，其结构合理性直接决定屋面系统的抗风载、抗雪载能力与整体使用寿命。这款三角形桁架式屋架采用经典的豪式桁架构型，上弦杆按照屋面排水坡度设置倾斜角度，可直接适配常规坡屋面的挂瓦条、屋面板铺设需求，下弦杆保持水平，作为屋架的底部受拉构件，同时可兼做室内吊顶的挂载基础。设计过程中优先考虑杆件受力的均匀性，在上下弦之间设置多组垂直腹杆与斜向腹杆，将上弦承受的屋面均布荷载拆解为杆件的轴向拉压力，避免杆件出现受弯失稳的情况，所有腹杆与弦杆的连接节点均采用汇交设计，确保杆件内力传递路径清晰，减少节点处的附加弯矩。从安装边界来看，该屋架的下弦两端预留了与下部承重结构连接的安装位，可直接通过预埋螺栓或焊接方式固定在圈梁、柱顶预埋件上，不需要额外制作复杂的转接构件，单榀屋架的宽度适配常规民用建筑的开间尺寸，多榀屋架沿建筑进深方向排布后，可通过纵向系杆连接形成整体屋面承重体系，有效抵抗纵向水平荷载。实际应用中，这类桁架式屋架相比传统实腹式屋面梁，自重可降低40%以上，同时杆件规格统一，便于工厂预制加工与现场快速拼装，尤其适合对施工周期有要求的乡村自建房、小型仓储库房、景区配套临时建筑的屋面建设。在细节处理上，上弦杆的顶面做了适配屋面铺装的平整基准面，腹杆之间预留了足够的空隙，方便后续屋面保温层、防水层的铺设作业，同时也便于后期对屋架内部管线的布设与检修，下弦杆的截面选型充分考虑了吊顶荷载与屋面活荷载的组合作用，在常规雪载、风载工况下不会出现明显下挠变形，能够长期保持屋面结构的几何稳定性。
