框架式石材输送加工工位设备结构

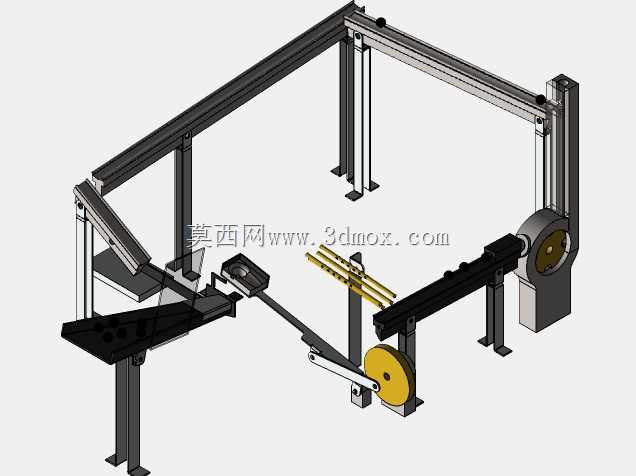

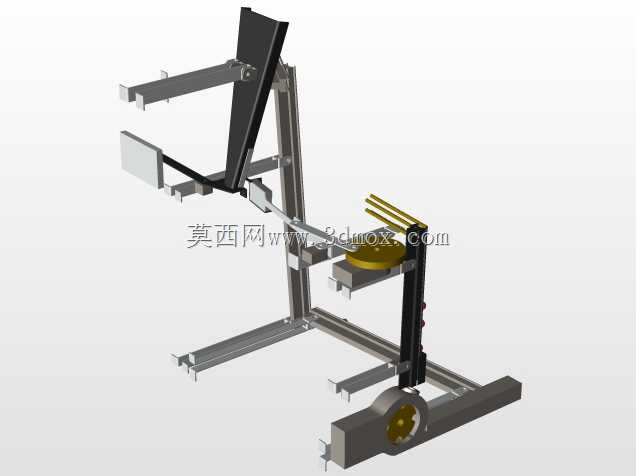

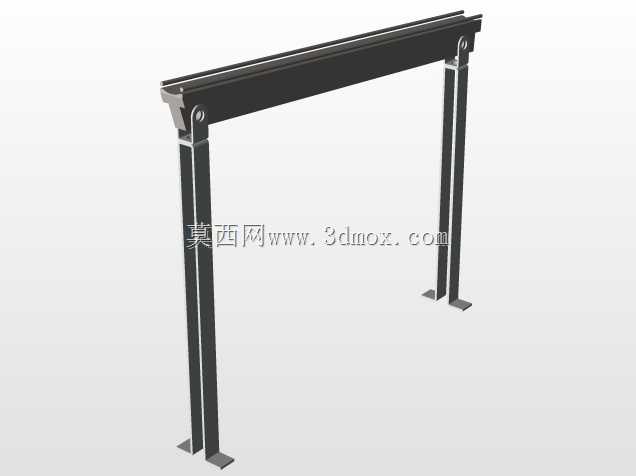

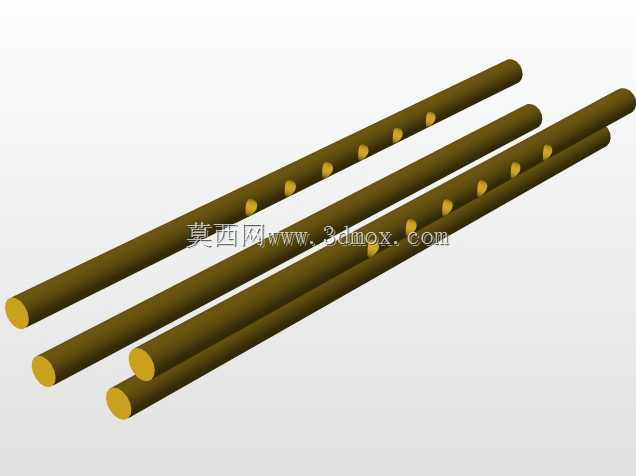

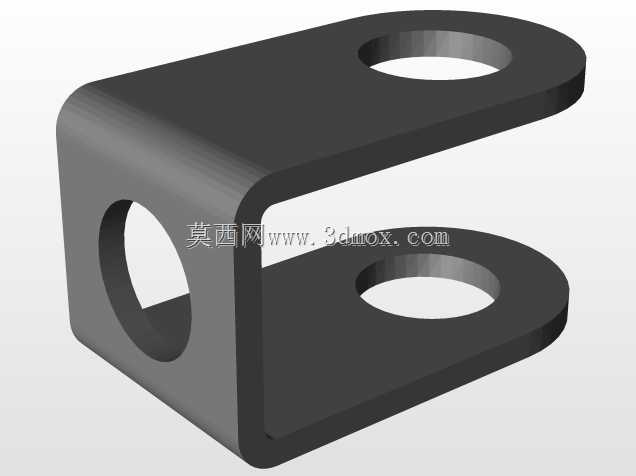

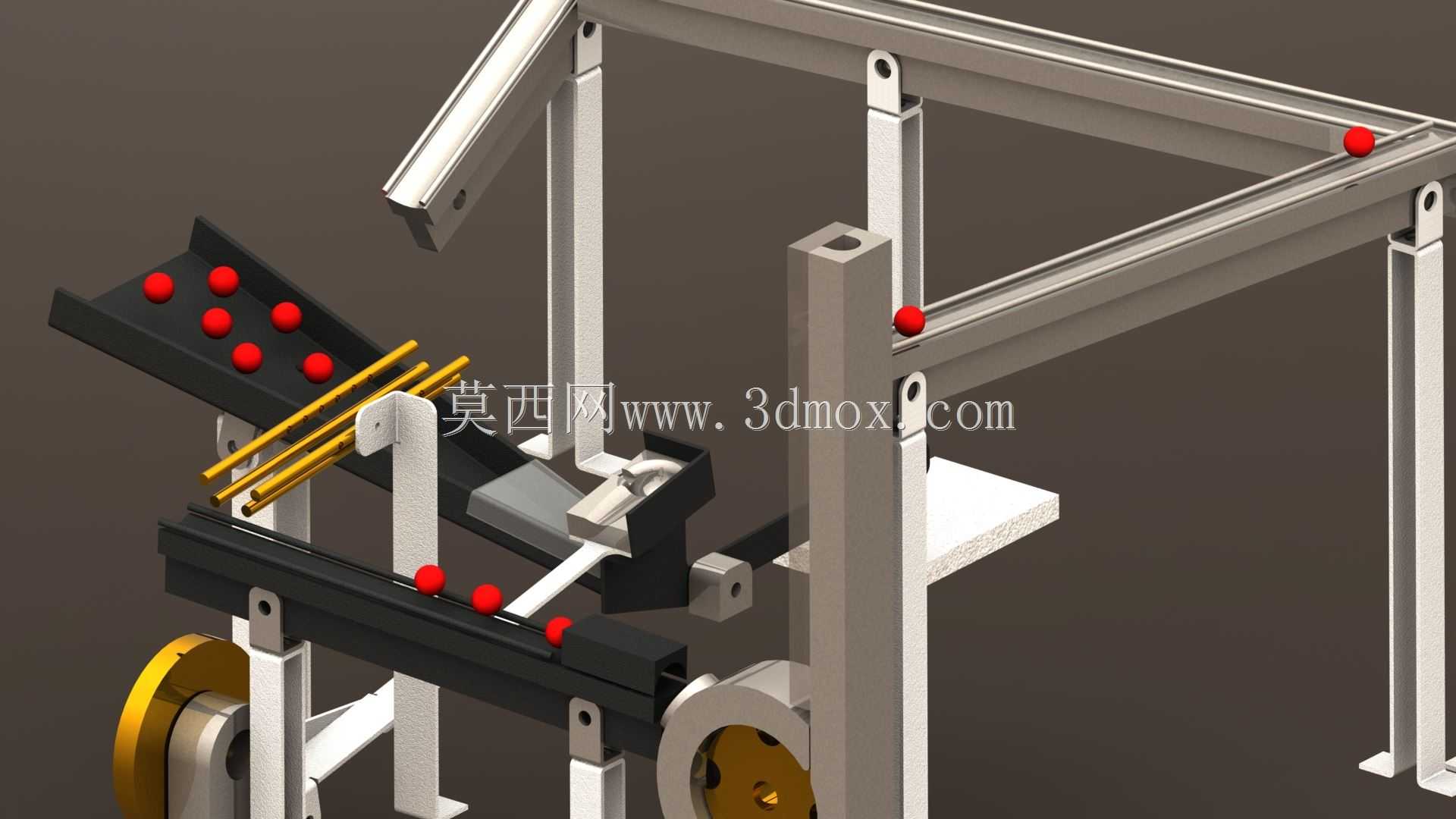

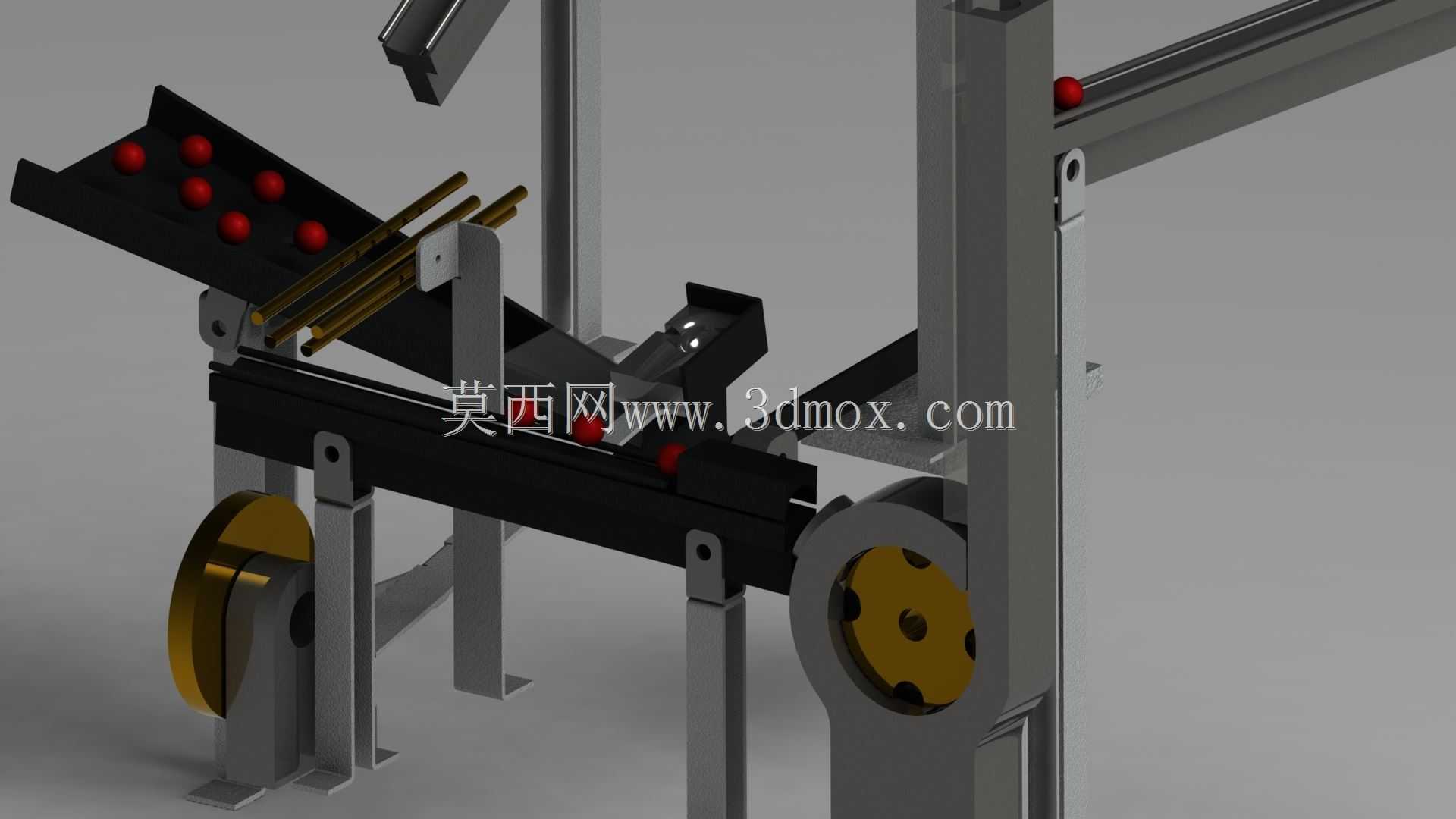

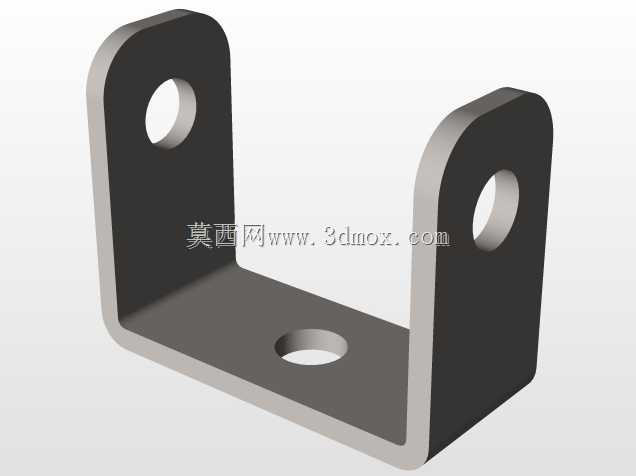

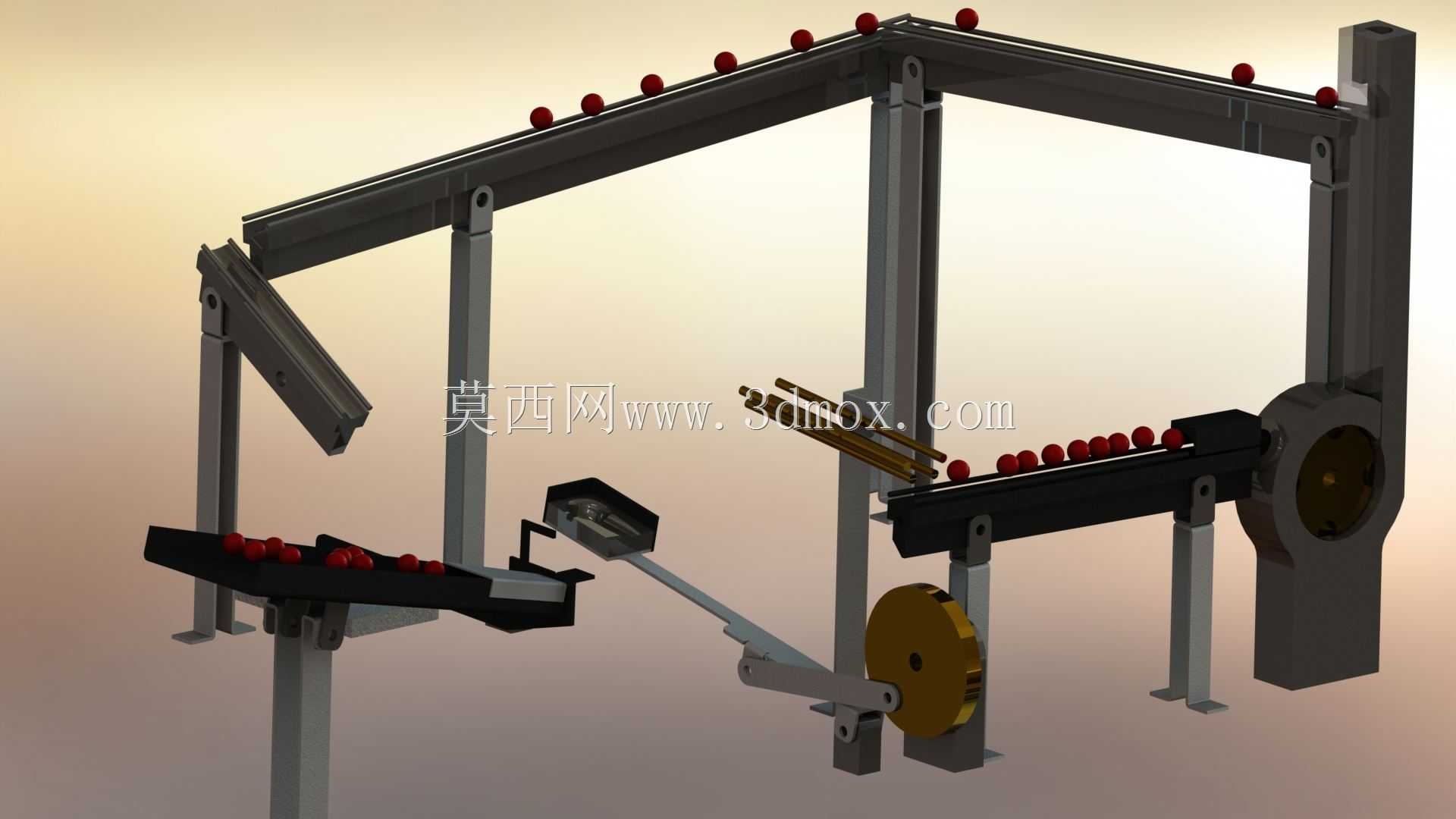

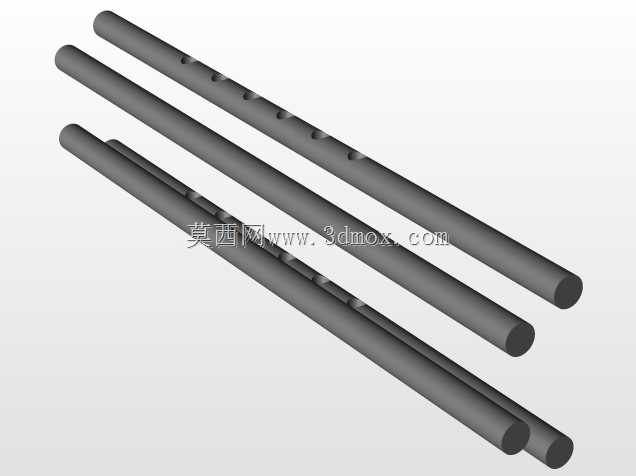

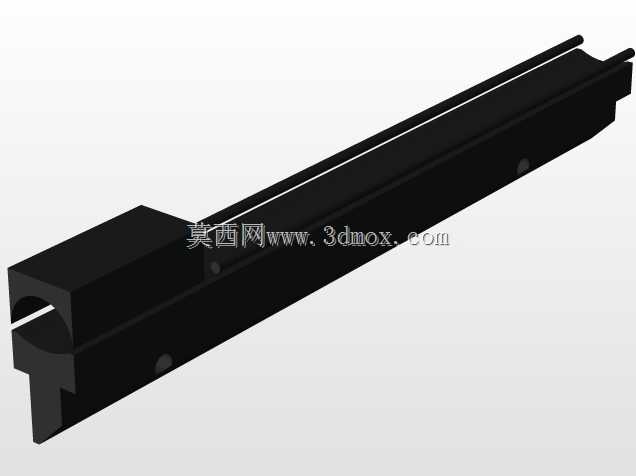

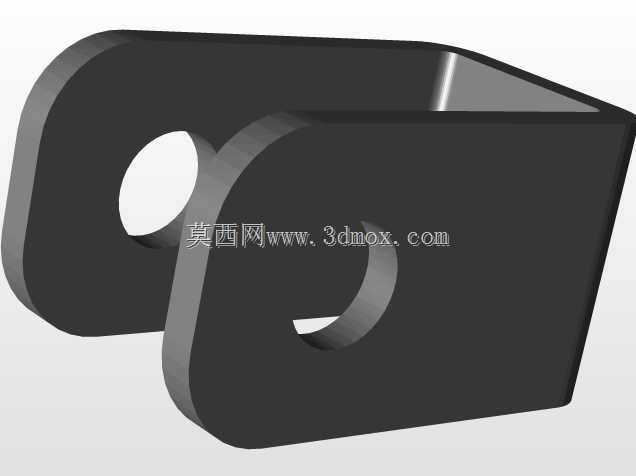

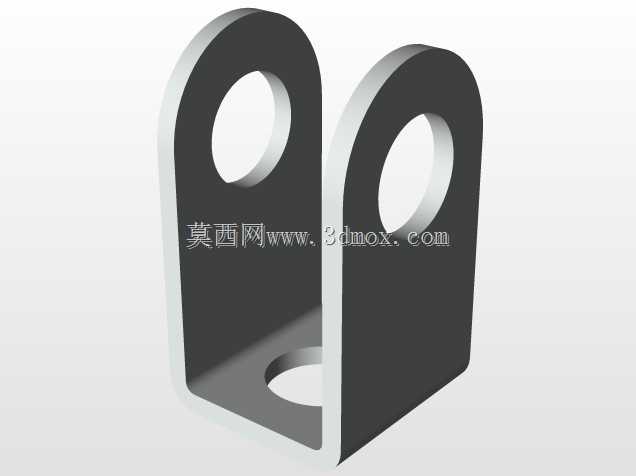

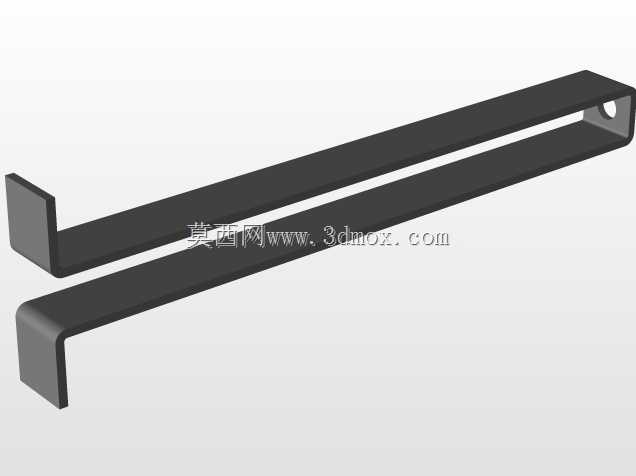

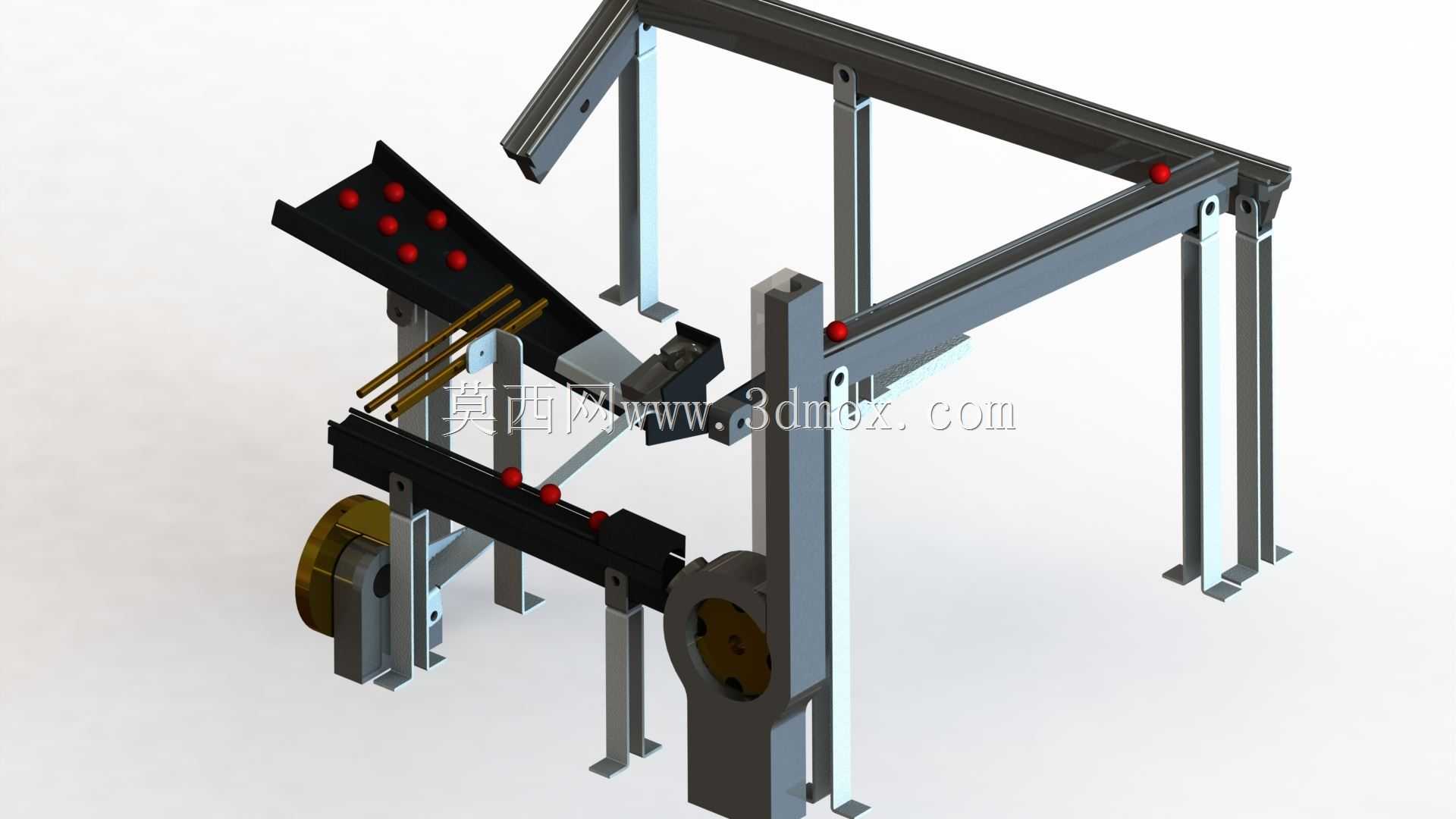

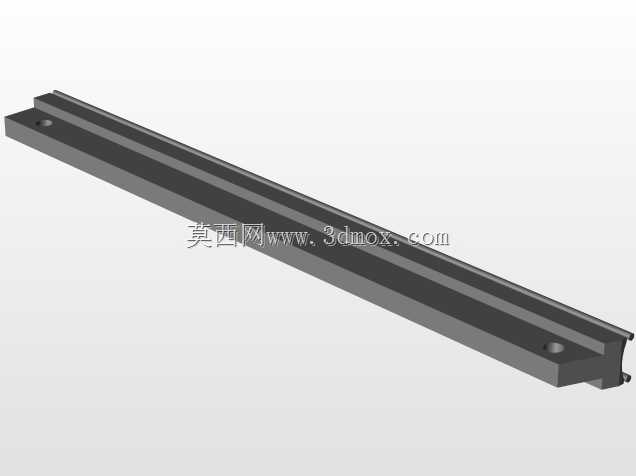

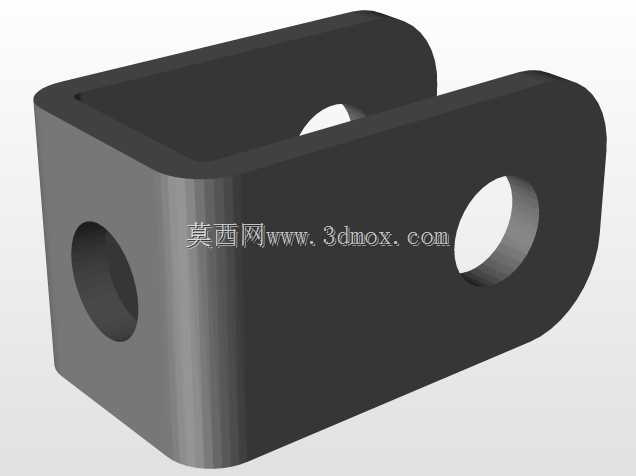

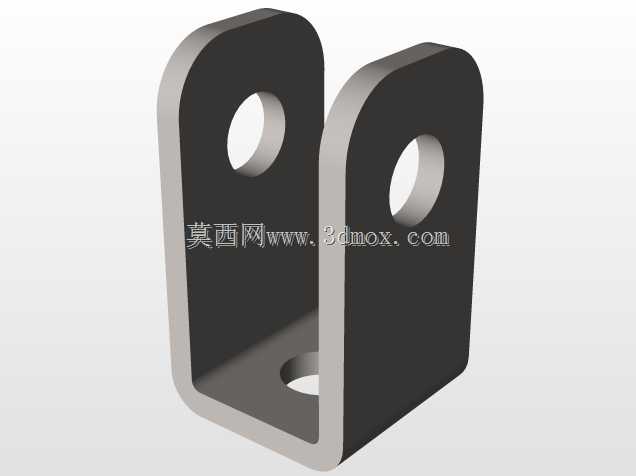

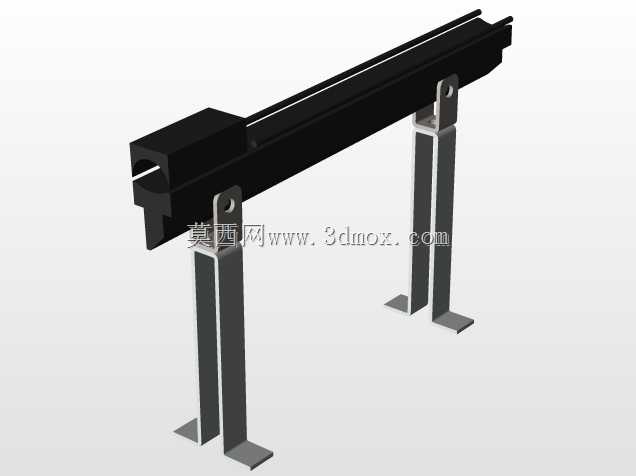

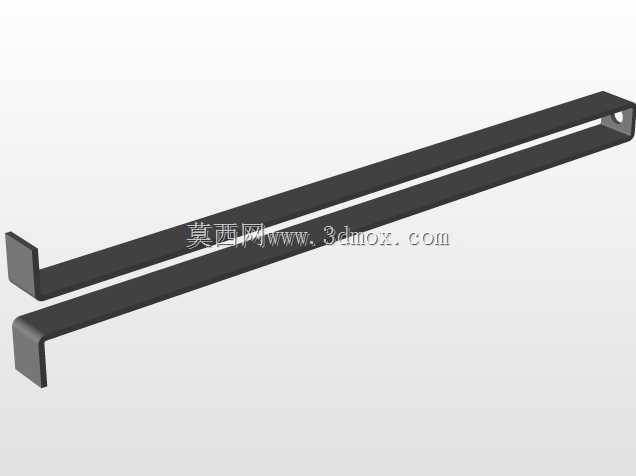

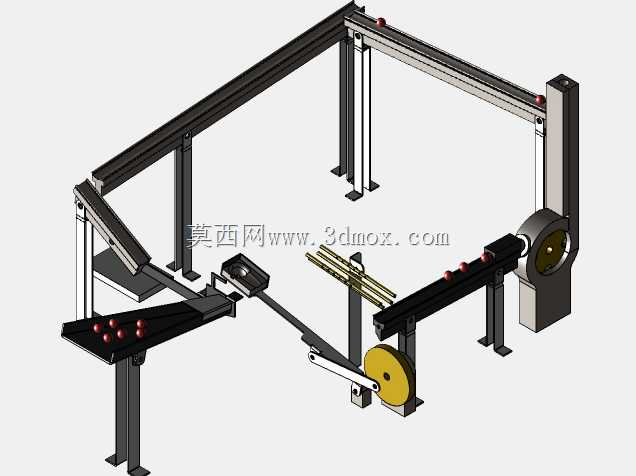

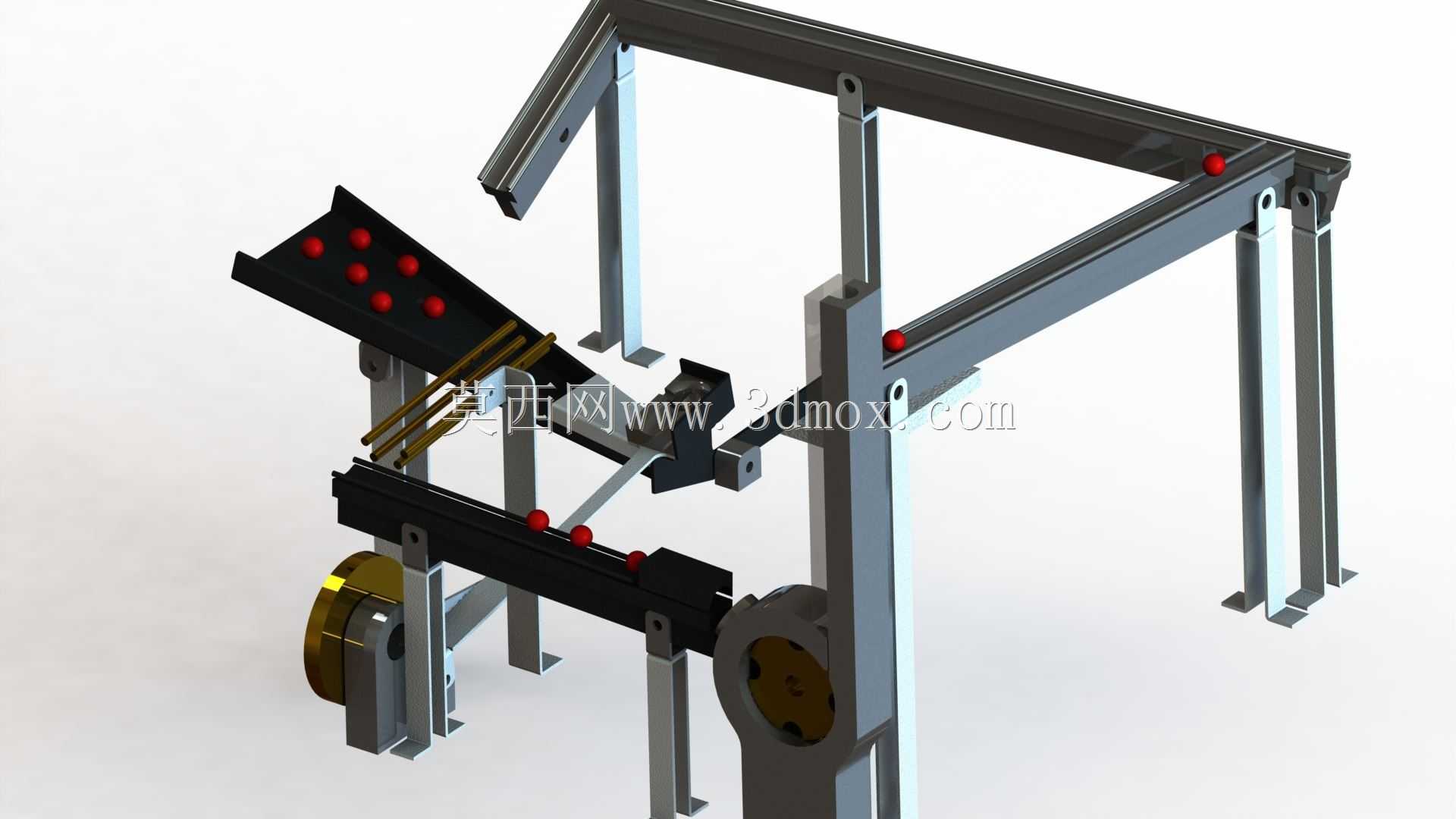

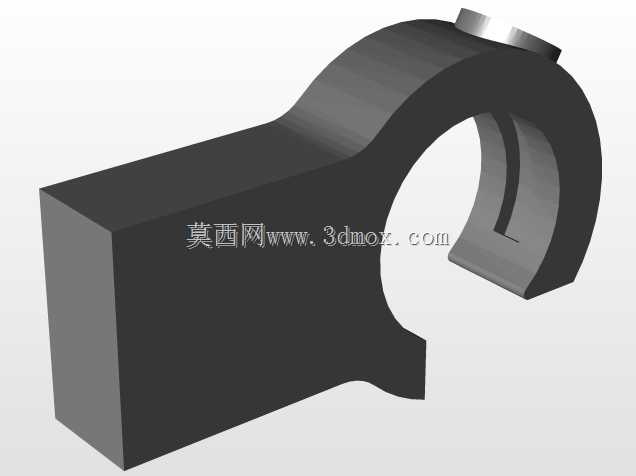

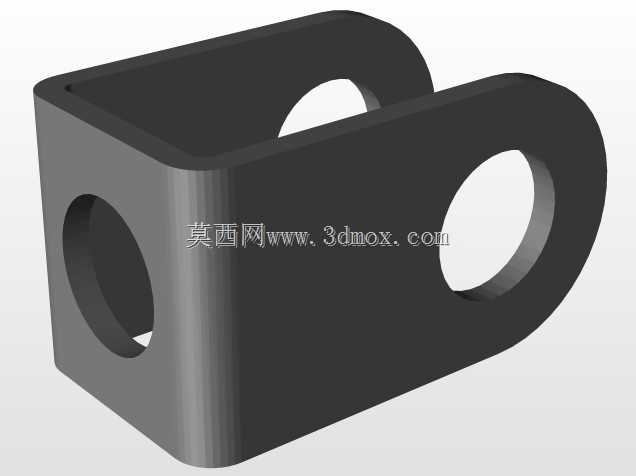

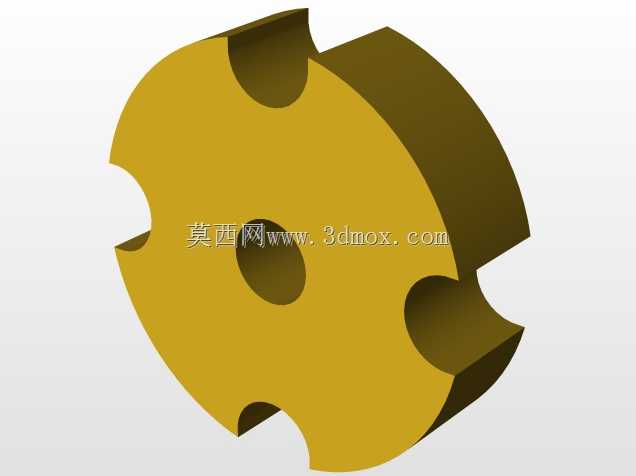

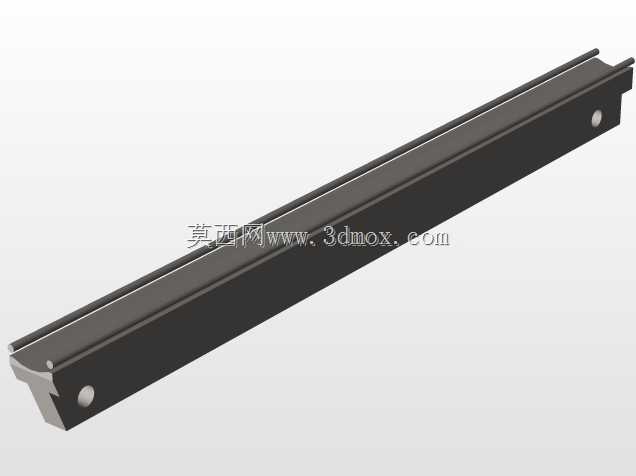

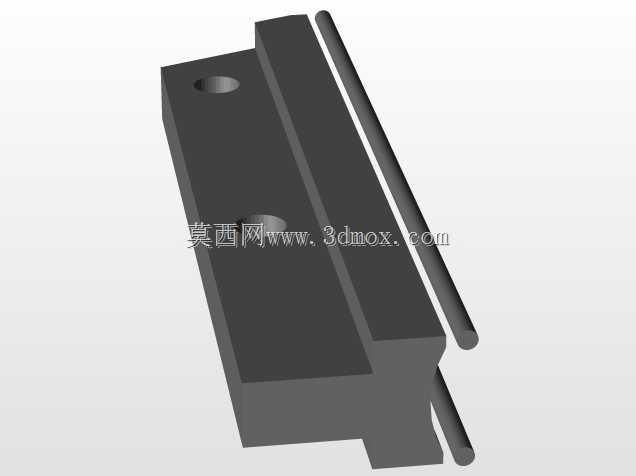

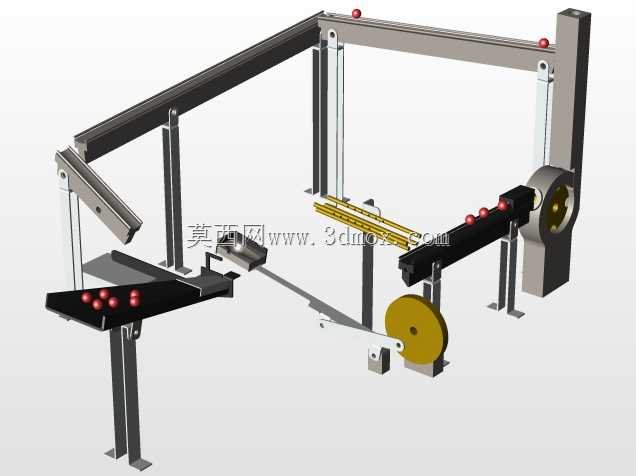

这套结构针对石材加工车间的粗加工工位设计，主要适配规格板、条石的上料输送与初步定位加工场景，可对接前端切割工序与后续磨抛、分拣工位，解决传统石材加工中人工搬运定位效率低、对位精度差的问题。从结构布局来看，整体采用方管焊接的门式框架作为主体承载，立柱底部预留了膨胀螺栓安装孔位，可直接固定在混凝土地面上，安装时需保证框架上平面的水平度误差控制在每米0.1mm以内，避免后续输送过程中出现石材偏移。框架左侧设置了倾斜式上料溜槽，溜槽表面排布有耐磨尼龙衬板，可减少石材滑动过程中的磕碰损伤，溜槽末端衔接水平输送段，输送段采用同步带搭配侧边导向挡条的结构，挡条间距可根据加工石材的宽度进行手动调节，适配300mm至800mm宽度的常规石材板材。输送段下方配置了凸轮驱动的间歇抬升机构，当石材输送到预设加工位置时，抬升机构会将石材顶起脱离输送面，配合上方预留的加工头安装位完成钻孔、铣边等粗加工工序，加工完成后抬升机构回落，石材继续沿输送线进入下一工位。设计过程中充分考虑了石材加工的高粉尘、重载工况，所有转动轴承位置都设置了防尘密封结构，框架表面做了喷塑防锈处理，避免石粉水汽侵蚀构件。设备的整体安装边界宽度约1.8米，长度约2.6米，高度约2.2米，预留的操作空间宽度不小于1.2米即可满足日常维护与上料操作需求，输送线的运行速度可根据前端加工节拍在0.1m/s至0.5m/s范围内调整，抬升机构的行程为50mm，可承载单块重量不超过80kg的石材工件。框架右侧的空置安装位可根据实际生产需求加装视觉定位组件或者自动压紧机构，进一步拓展设备的加工适配范围，整个结构没有采用复杂的定制化构件，大部分型材与标准件都可直接采购，降低了加工制造成本与后期维护的配件更换难度。
