10cc双冲程对置气缸平面发动机结构

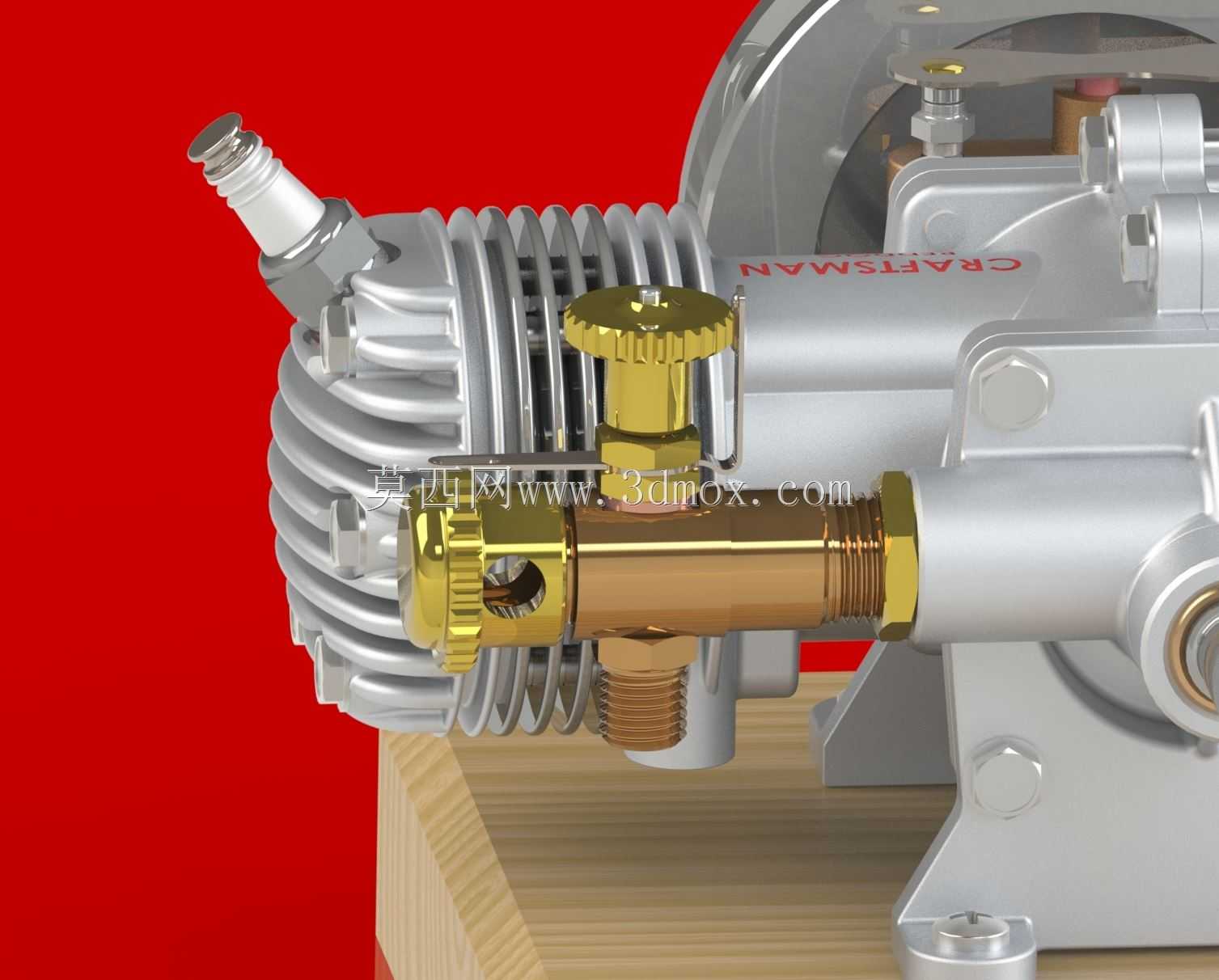

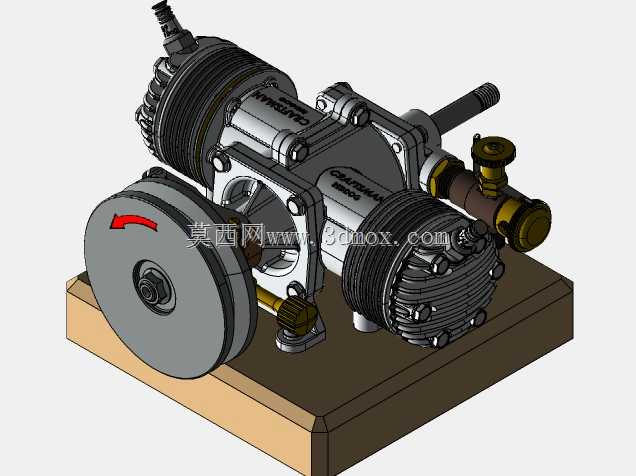

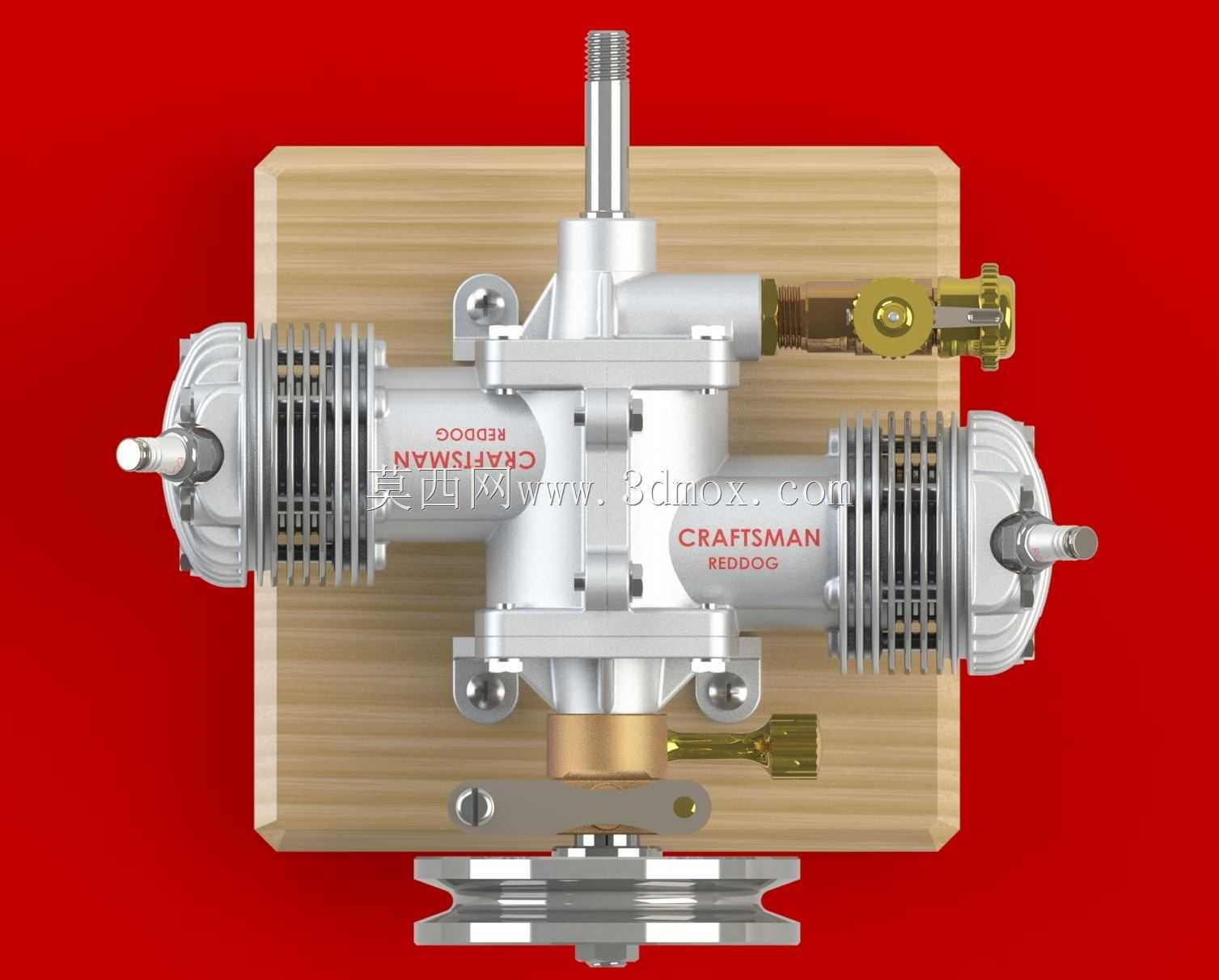

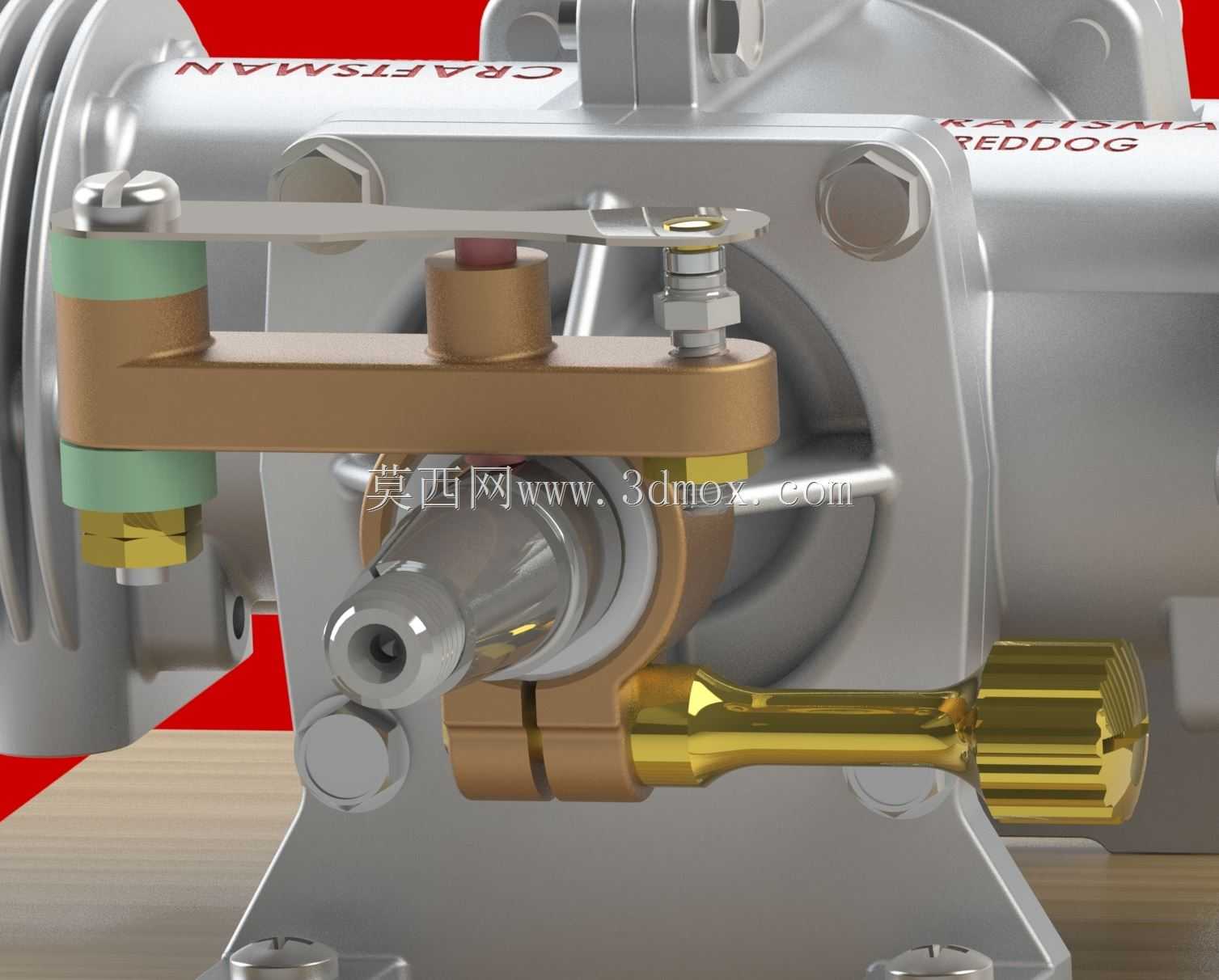

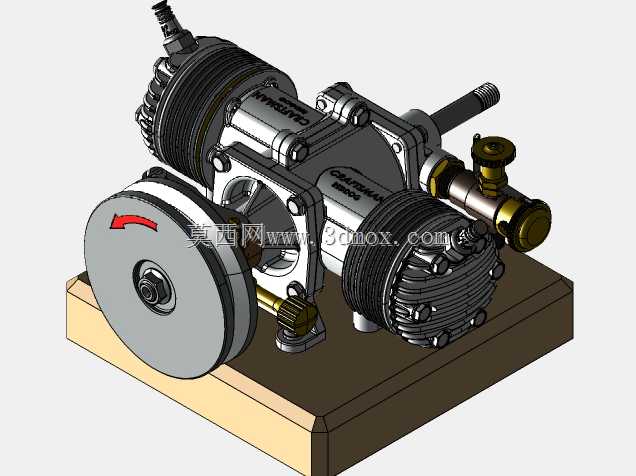

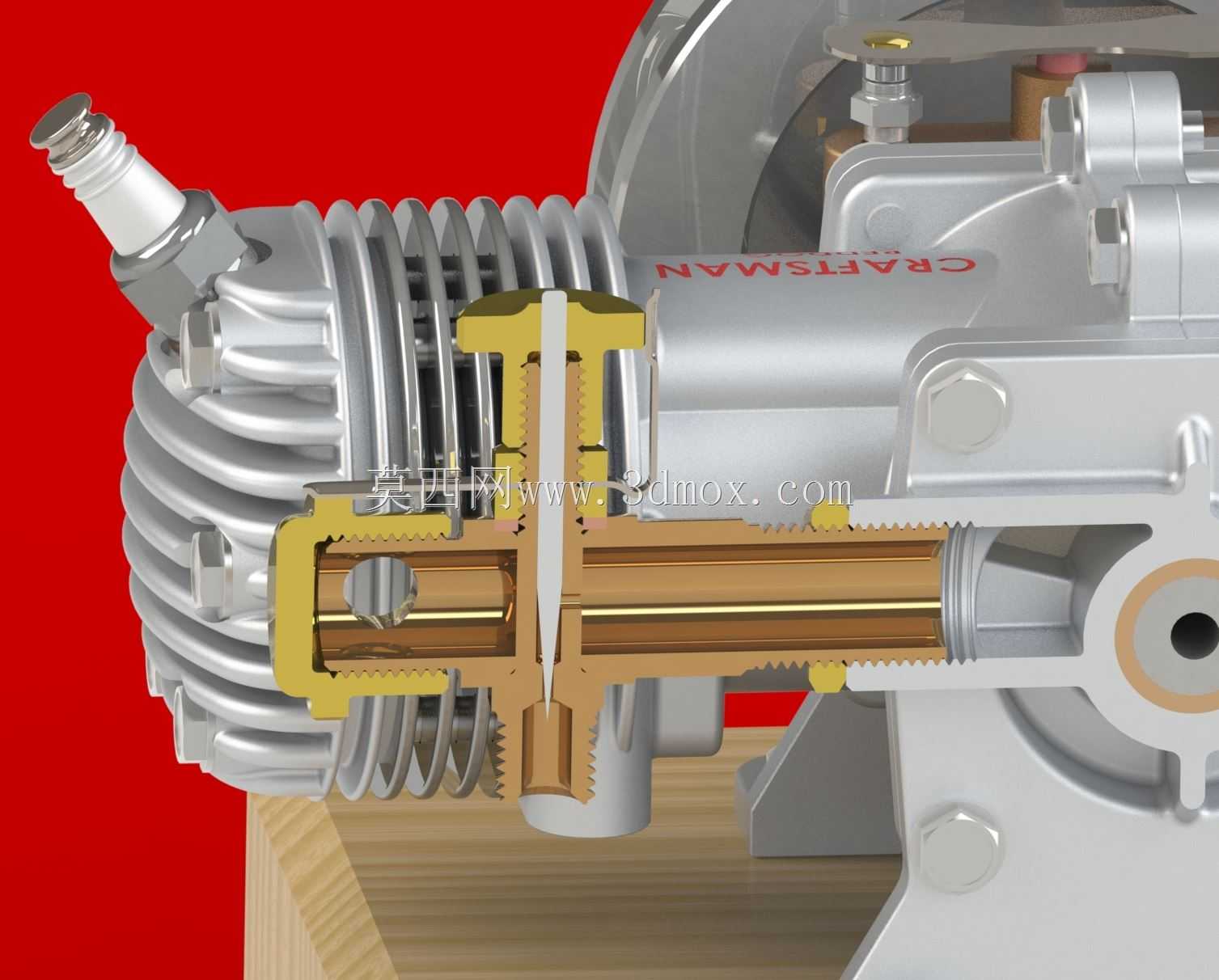

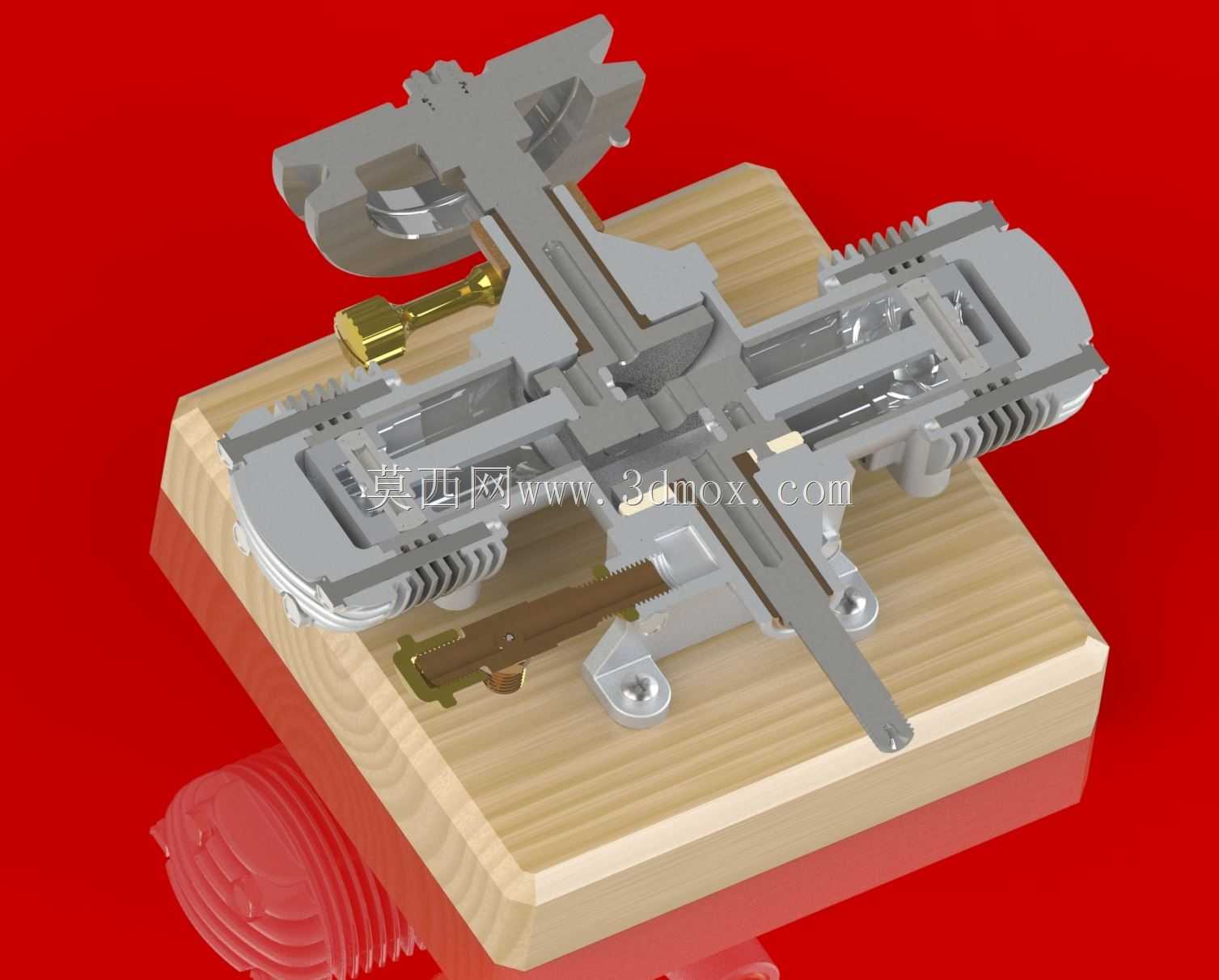

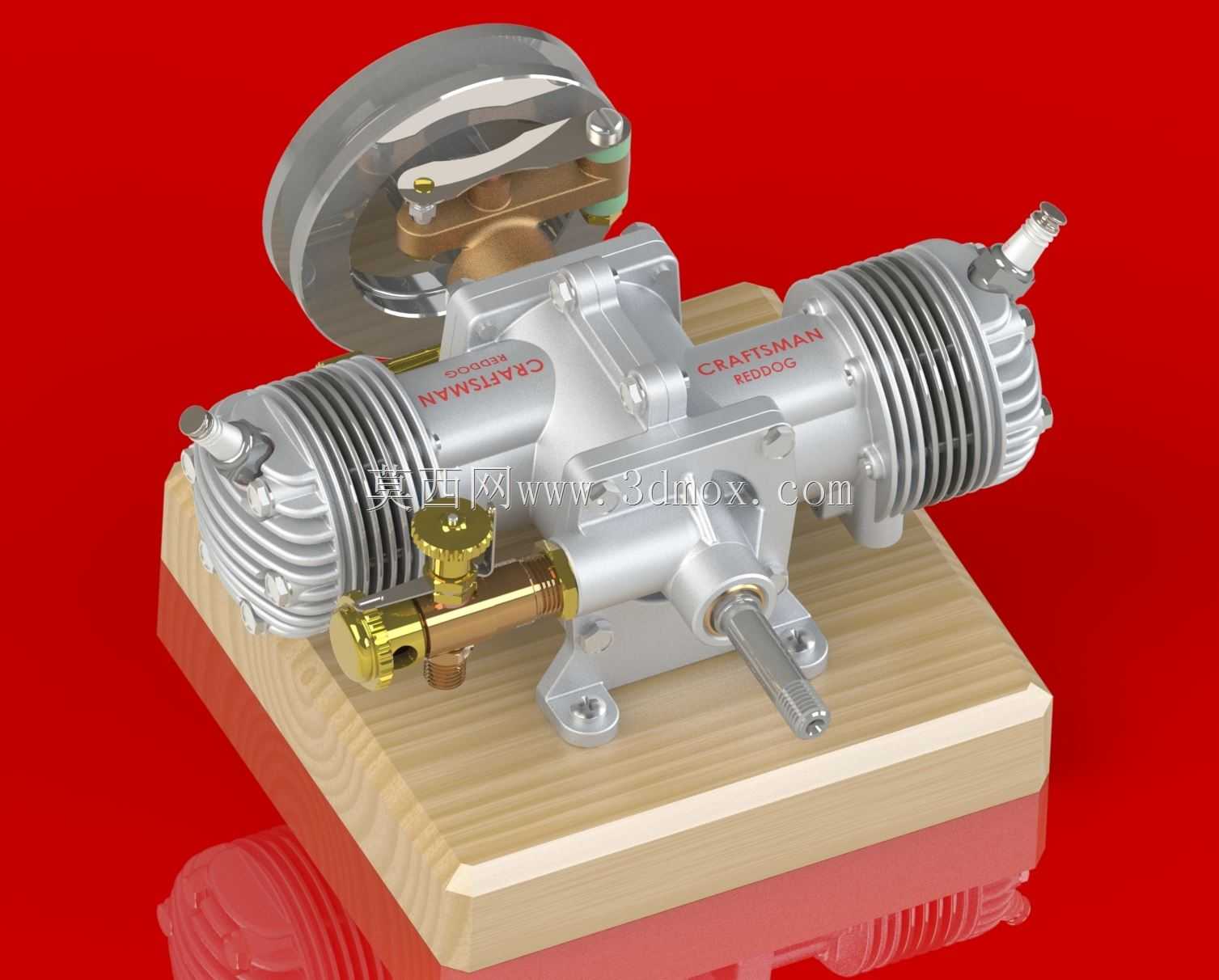

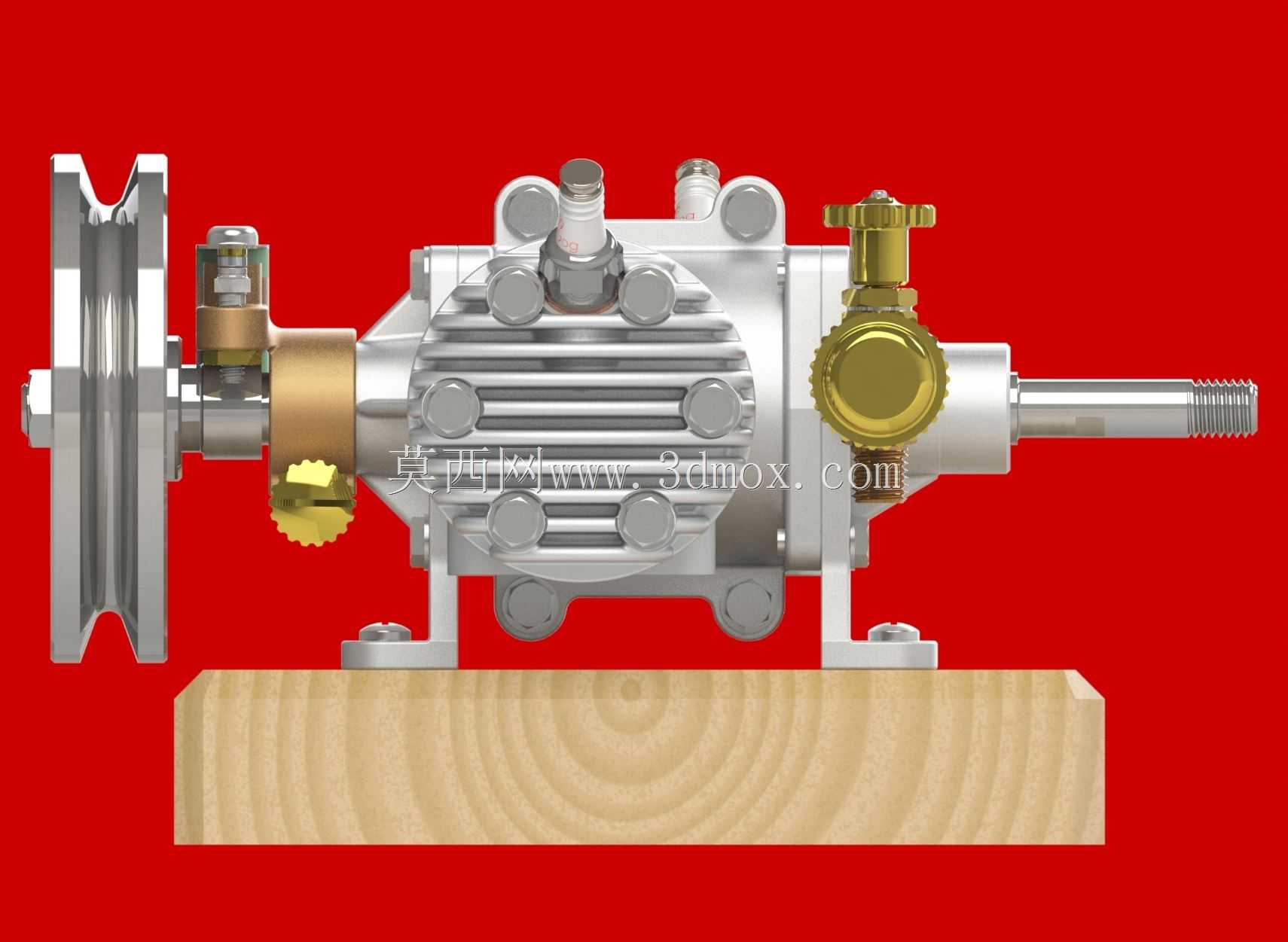

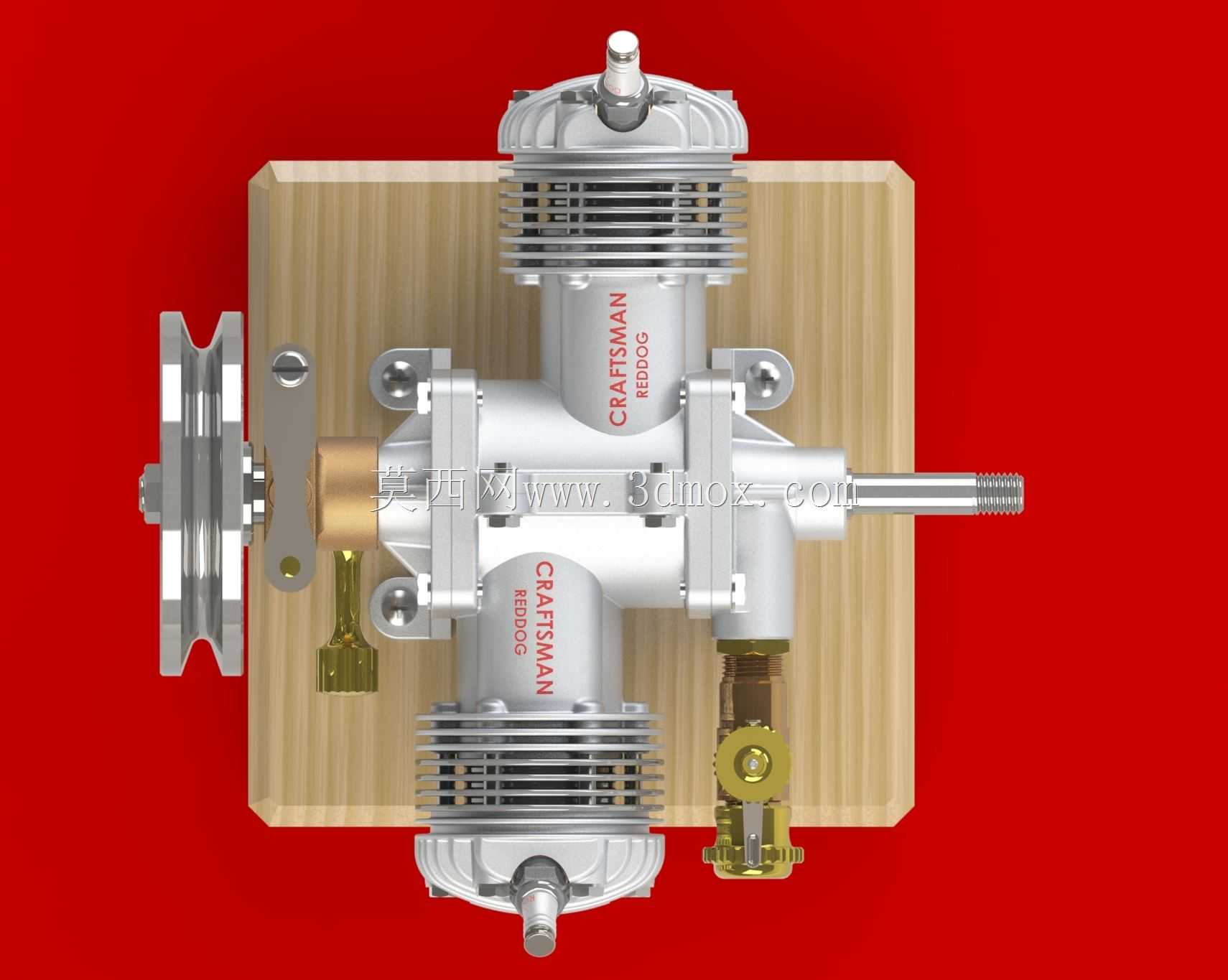

这款双缸对置布局的小型内燃机，核心定位是小比例航模、精密机械展示装置的动力输出单元，整体采用卧式平面排布结构，两个气缸沿曲轴中轴线水平对向布置，能在运行时抵消活塞往复运动产生的一阶惯性力，相比同排量单缸机型，运转平顺性有明显提升，振动幅度控制在小排量动力装置的优秀区间。从安装边界来看，整机通过底部四个带安装孔的金属支脚固定在木质基座上，支脚孔位间距适配常见航模机架、展示台架的安装标准，输出轴从曲轴箱前端伸出，轴径尺寸匹配常规模型飞轮、螺旋桨的连接公差，不需要额外加工转接件就能完成动力对接，曲轴箱后端预留的化油器安装位，采用标准小口径油路接口，可直接适配同规格的模型燃油供给组件。设计层面，气缸散热鳍片采用等间距阵列排布，鳍片厚度与间距经过热负荷校核，在10cc排量的持续运转工况下，能保证气缸壁温度维持在密封件耐受范围内，避免过热导致的气密性下降；顶部的火花塞安装位采用锥面密封结构，和通用小型航模火花塞的螺纹规格完全匹配，后期维护更换配件的通用性较强。曲轴箱采用分体式合箱结构，合箱面定位销孔的位置精度控制在微米级，装配后曲轴的同轴度偏差不会影响高速运转的稳定性，侧面集成的正时传动结构，采用齿轮传动而非皮带传动，能在高转速工况下避免传动打滑，保证配气相位的准确性。实际应用场景中，这类小排量双冲程发动机除了作为像真航模的动力源，也可用于小型燃油动力车模、精密机械教学演示装置，其外露的曲柄连杆、配气结构能直观展示二冲程发动机的工作循环过程，相比封闭式外壳的量产机型，更适合作为机械原理教学的实体展示载体。整机的外部管路布局沿曲轴箱侧面排布，燃油管、气道的走向避开了运动部件的运动包络，不会出现运转时管路剐蹭运动件的问题，飞轮安装在曲轴后端，转动惯量经过匹配计算，既能保证怠速运转的稳定性，又不会因为惯量过大导致加速响应迟滞。气缸头的扫气口、排气口位置经过气道优化，扫气效率比同排量常规布局的双冲程发动机更高，燃油燃烧后的废气排出更彻底，能在同等燃油消耗量下输出更稳定的功率，适合需要长时间持续运转的展示类、模型类应用场景。
