半圆式角度测量量角器结构设计

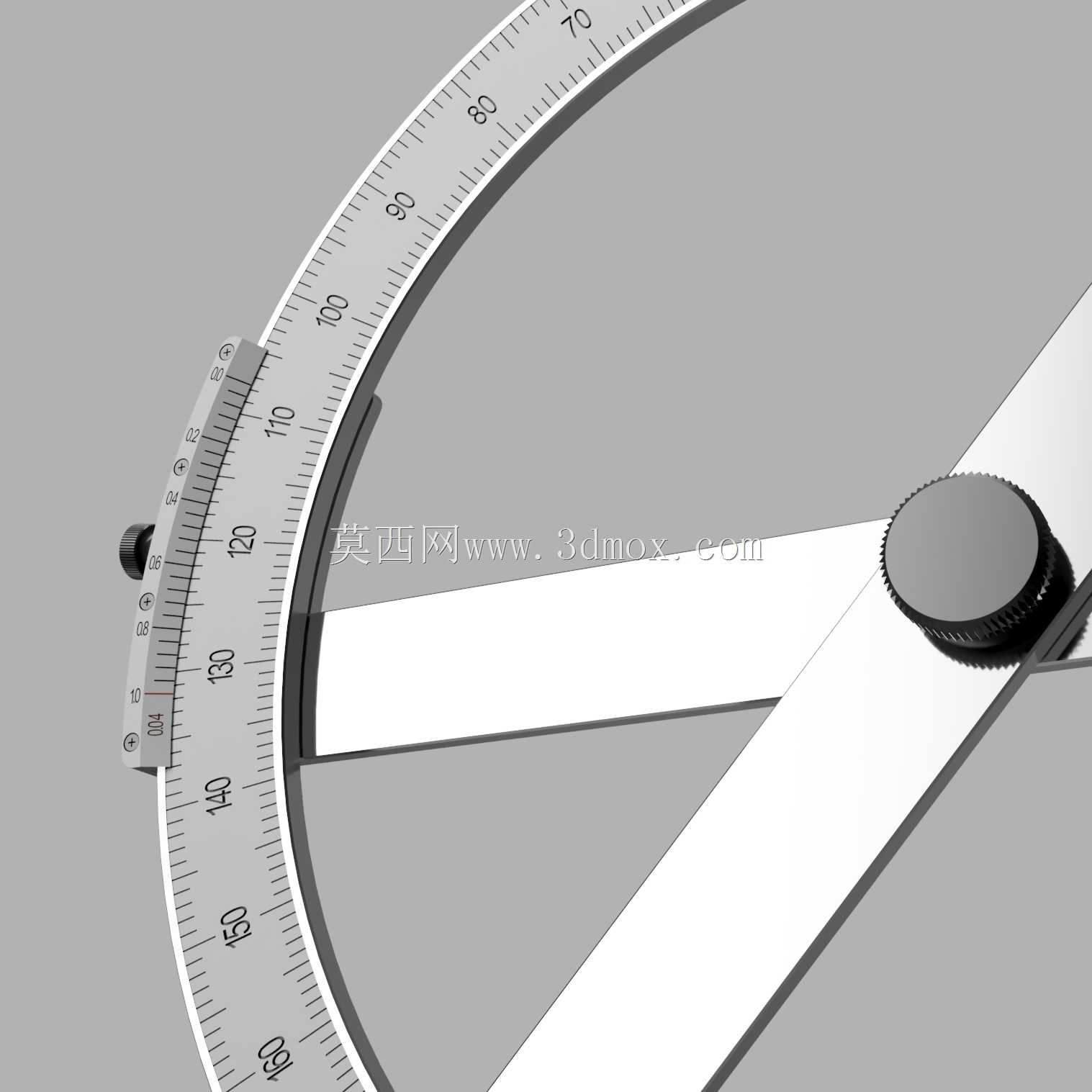

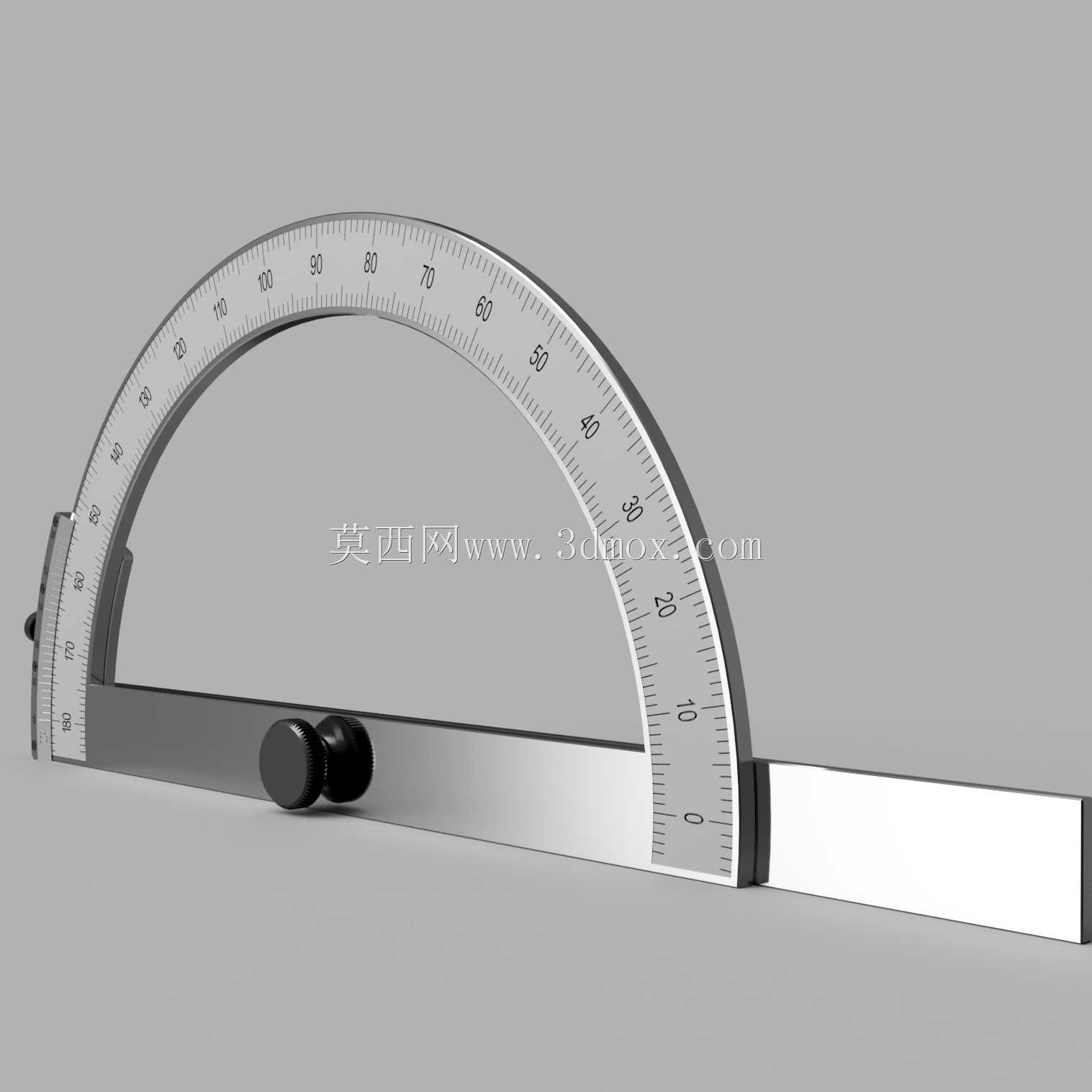

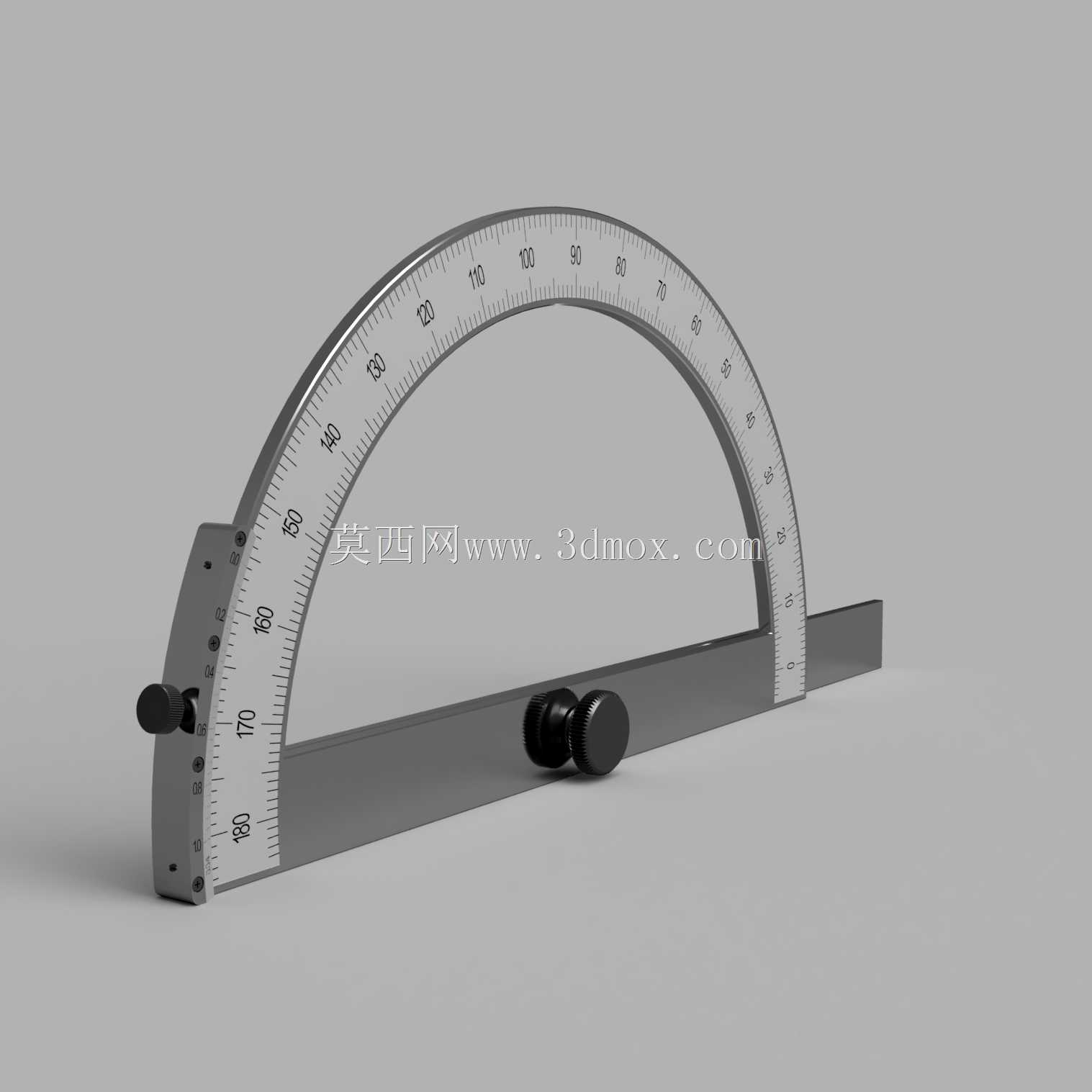

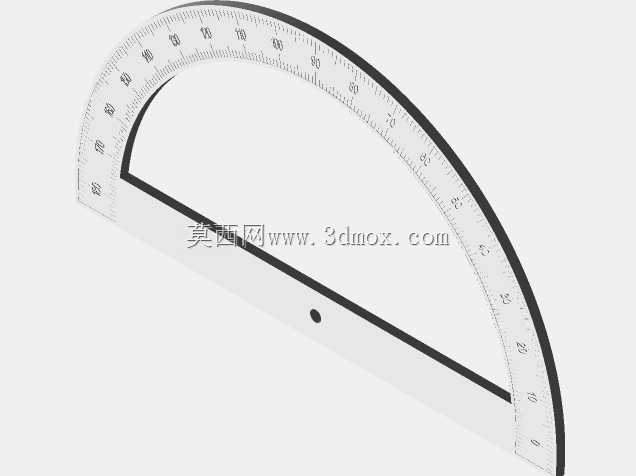

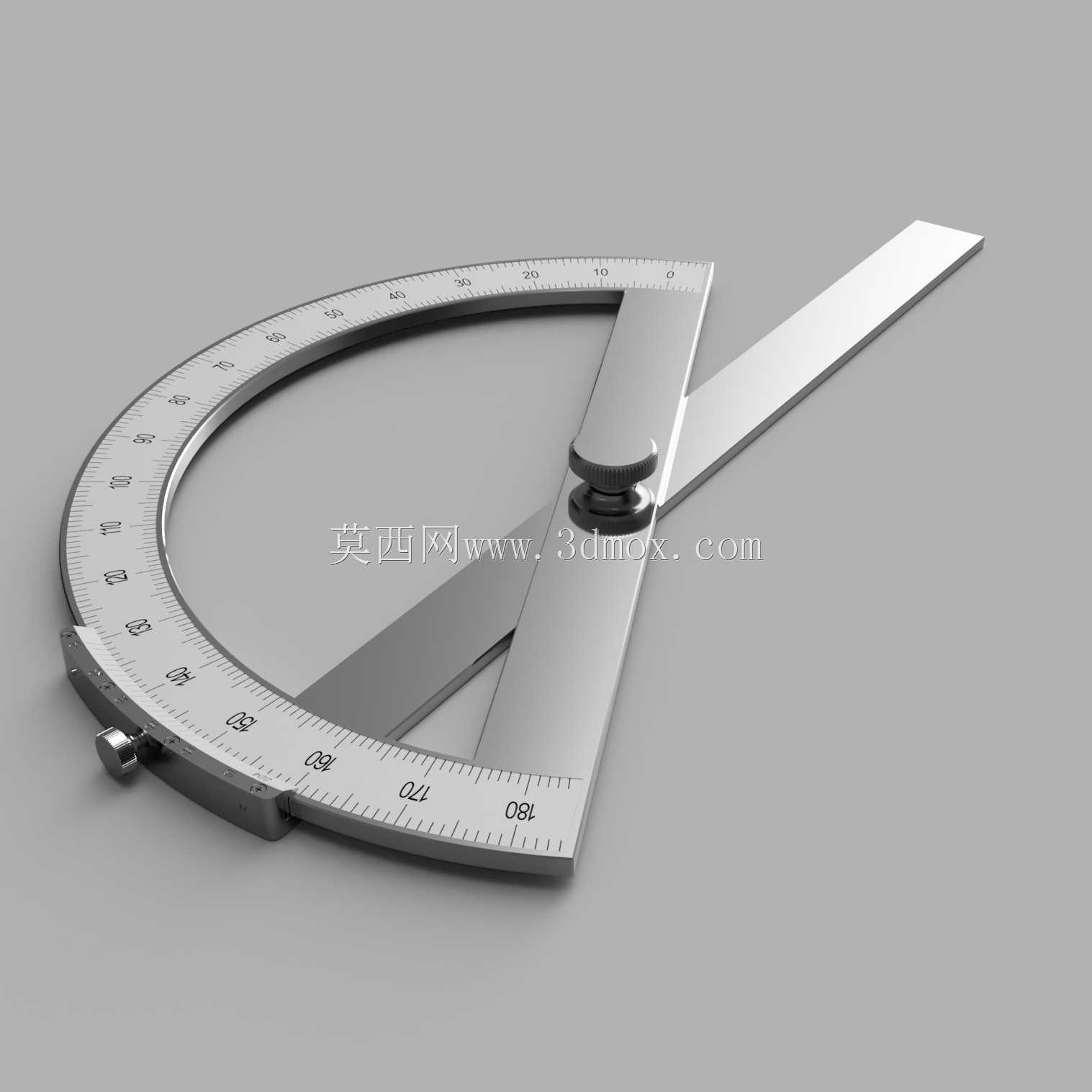

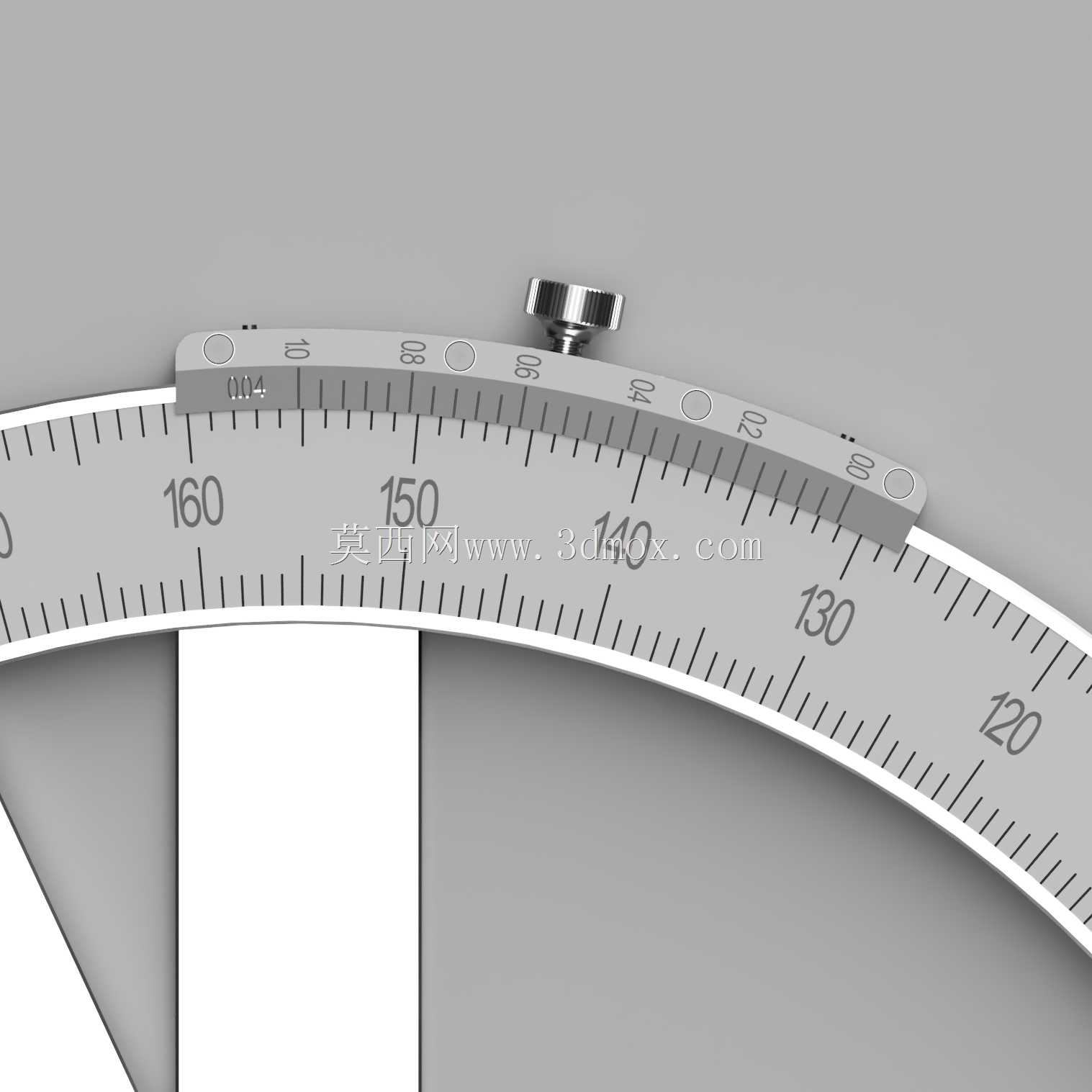

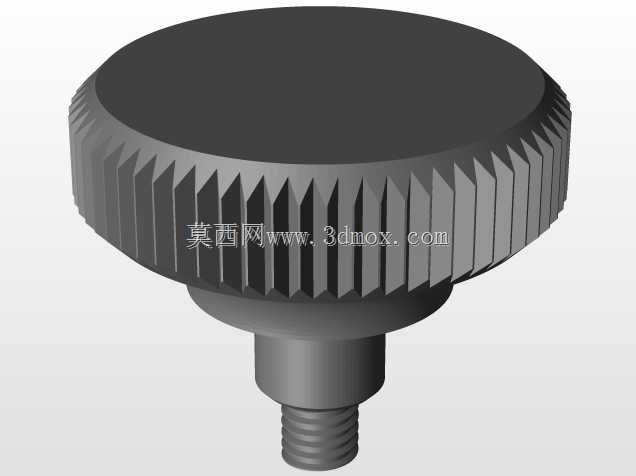

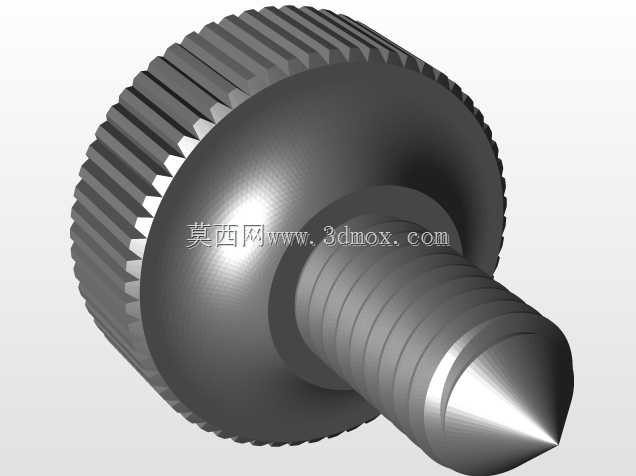

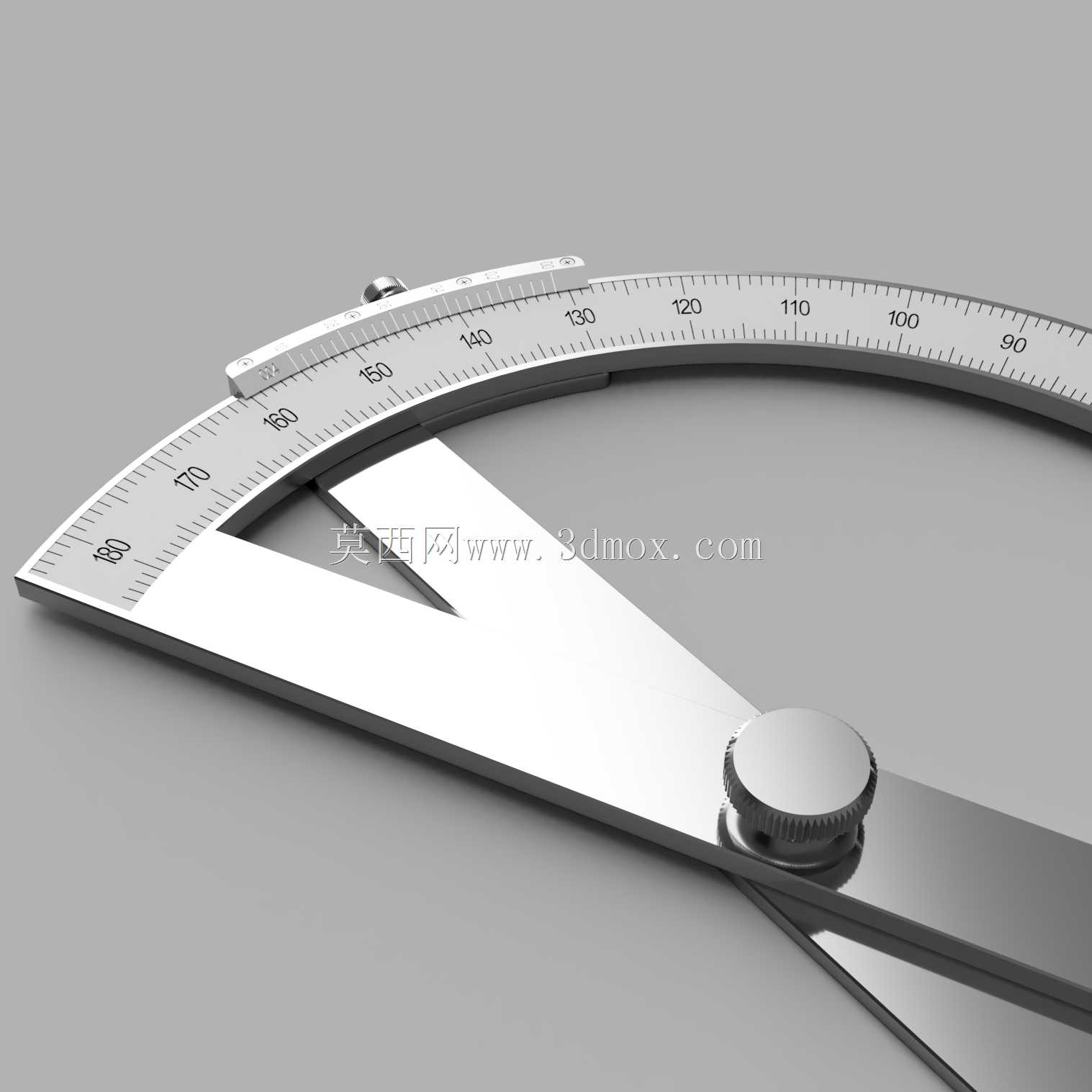

这款半圆式角度测量器具，主要面向机械加工现场的角度校验、钳工划线、教学演示以及小零件角度复检场景，在机加工车间的工序间检验环节，工人可直接手持完成工件倒角、斜面夹角的快速测量，无需依赖大型光学测角设备，适配小批量加工过程中的快速核验需求。从功能特性来看，其采用半圆刻度盘搭配直边基准臂的结构，刻度沿半圆弧面均匀排布，覆盖0到180度的全角度测量范围，直边臂作为测量基准面贴合工件固定边，活动臂可绕半圆中心转轴转动，对准被测角度的另一边后即可直接读取刻度数值，中心位置设置的锁紧旋钮可在对准角度后锁止活动臂，避免移动过程中读数偏移，方便测量后将量具移至光线充足区域读取数值，减少现场俯身读数的操作负担。设计过程中优先考虑了手持操作的人机适配性，直边基准臂采用平直的金属窄边结构，既保证与工件表面的贴合精度，又控制整体重量，长时间手持操作不易产生疲劳；半圆刻度盘的刻度线采用蚀刻工艺加工，避免长期摩擦导致刻度磨损脱落，刻度数值沿圆弧径向排布，读数时视线可垂直对准刻度面，减少视差带来的测量误差。外形尺寸上，半圆刻度盘的半径控制在适配常规工件测量的范围，直边臂总长度略大于半圆直径，保证基准边有足够的贴合长度，避免短基准边带来的测量倾斜误差；整体厚度控制在较薄的区间，可伸入狭窄的工件缝隙内完成夹角测量，安装边界方面，该量具为手持便携式结构，无需额外固定安装，日常存放可直接平置于工具柜抽屉内，转轴位置预留了微小的轴向间隙，避免温湿度变化导致的转动卡滞，同时旋钮的锁紧力矩经过适配，单手即可完成锁止与松开操作，无需借助额外工具。在实际使用场景中，除了机械加工环节的角度测量，还可用于五金装配过程中的零件角度对位、钣金划线时的角度定位，以及学生实训过程中的角度认知实操，其结构无复杂电子元件，依靠纯机械结构实现测量功能，对使用环境的温湿度、粉尘耐受度更高，适合车间复杂工况下的长期使用，刻度盘与直边臂的连接位置采用铆接固定，保证长期使用后结构不会出现松动偏移，维持测量精度的稳定性。
