机械配合公差标注教学参考样例

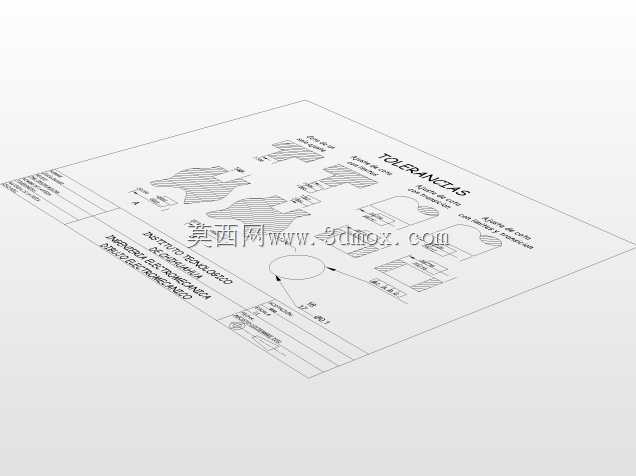

在机械加工与装配环节，公差标注是衔接设计意图与现场加工的核心载体，这套公差标注样例覆盖了机械设计中最常用的几类配合场景，能帮助结构设计人员快速理清不同配合形式的标注逻辑，也能为加工现场的质检人员提供明确的尺寸校验依据。日常做设备结构设计时，很多刚入行的工程师容易混淆不同配合的标注规则，比如单一方向的间隙配合、带极限尺寸的过渡配合、同时限定边界与过渡区间的过盈配合，这些配合形式直接决定了零部件装配后的运行精度，比如导向轴与衬套的滑动配合需要预留合理间隙避免卡滞，定位销与安装孔的过渡配合要保证拆装便利性同时控制位置偏差，过盈配合的轴承与安装座则需要严格控制尺寸上下偏差来保证连接可靠性。这套样例里把不同配合的剖面表达、偏差数值标注位置、形位公差的指引线画法都做了清晰演示，比如轴类零件的尺寸偏差直接标注在尺寸线上下方，孔类配合的偏差标注对应孔的轮廓边界，圆形截面的圆度、同轴度公差用带箭头的指引线关联到轮廓上，同时标注了对应的基准参考，完全符合机械制图的国标标注规范。从实际应用场景来看，这类公差标注样例既可以作为三维建模时工程图导出的标注参考，避免出现标注位置混乱、偏差数值对应错误的问题，也能作为新员工制图培训的实操素材，帮助设计人员快速建立公差标注的规范意识。在做零部件安装边界设计时，不同配合类型的公差带选择直接决定了装配后的累计误差，比如往复运动机构的滑动配合如果公差带选得过小，加工后容易出现装配卡滞，运行过程中热胀冷缩还会加剧磨损；如果公差带选得过大，又会出现运动间隙过大、运行精度不足的问题。样例里同时演示了线性尺寸的双向偏差标注、单向偏差标注，以及形位公差的框格标注方法，比如平面度、圆度这类形状公差不需要标注基准，而同轴度、位置度这类位置公差必须明确对应的基准参考，这些细节都是实际出图时最容易出错的点。在做非标设备设计时，很多零部件的配合公差需要根据实际运行工况调整，比如低速重载的铰接位置可以适当放大间隙公差，高速旋转的主轴配合则需要严格控制形位公差来降低运行抖动，这套样例里的标注形式可以直接对应到不同工况的出图需求，设计人员只需要根据实际计算的公差带数值替换对应参数，就能快速生成符合规范的工程图标注，不用再反复核对标注格式是否符合要求，能有效减少工程图的审核修改次数，缩短设计到加工的流转周期。
