木质一体式笔筒手机支架结构设计

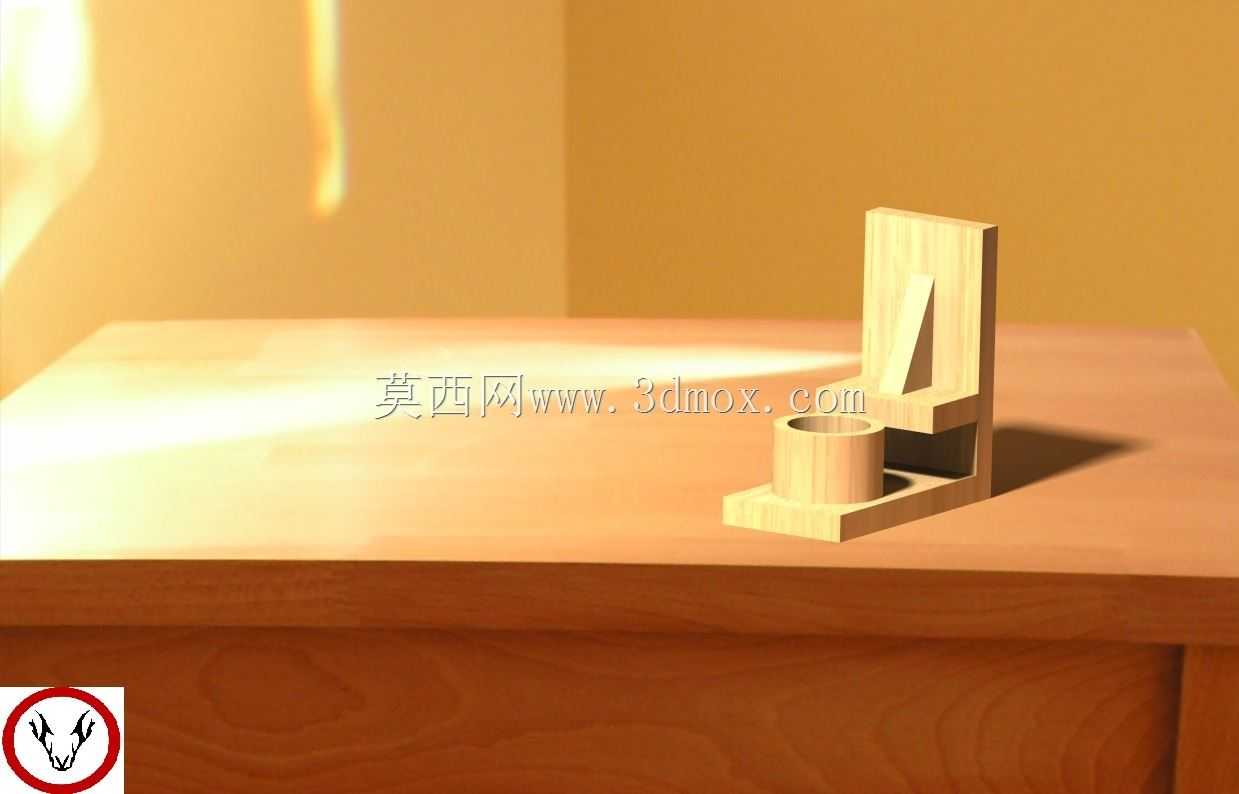

这款一体式木质桌面置物结构，主要面向办公桌面、居家书桌场景使用，整合了立式手机支撑与圆柱笔筒的双重功能，解决了桌面零散文具收纳、手机放置无固定位的实际使用痛点。从结构设计逻辑来看，整体采用单块板材拼接成型的思路，没有额外的金属连接件，所有支撑部位均通过板材自身的弯折、卡接实现结构强度，既降低了加工难度，也保证了外观的整体性。底部采用平整矩形底座设计，底座边缘做了小尺寸倒角处理，放置在桌面时不会刮擦台面，底座的长宽尺寸控制在120mm*80mm范围内，占用桌面面积极小，不会和键盘、鼠标垫等常用桌面物件产生空间冲突。笔筒部分为空心圆柱结构，内径设置为45mm，可容纳常规尺寸的中性笔、铅笔、美工刀、小型直尺等常用文具，圆柱高度为60mm，取放文具时不会因为筒身过浅导致文具倾倒，也不会因为筒身过深造成短款文具难以取出的问题。手机支撑部分采用L型立板加斜向支撑筋的结构，立板垂直固定在底座后侧，斜向支撑筋连接立板中部与底座表面，形成稳定的三角形受力结构，可支撑6-8英寸的常规智能手机，支撑角度设置为75度，符合日常坐姿下观看手机屏幕的视线角度，长时间观看也不会造成颈部过度前倾。立板与笔筒之间预留了10mm的间隙，避免放置手机时和笔筒内的文具产生磕碰，同时这个间隙也可以临时放置便签纸、回形针等小型办公杂物。整个结构的所有外露棱边都做了R2的圆角处理，没有尖锐棱角，日常使用过程中不会划伤手部，木质材质的自重也保证了整体结构的稳定性，放置手机时不会出现重心偏移倾倒的问题。从建模实现角度来看，所有结构特征都可以通过拉伸、切除、倒角等基础建模命令完成，没有复杂曲面特征，加工时可采用整块实木铣削成型，也可以采用密度板裁切后拼接的方式生产，不同加工工艺下都能保证结构尺寸的一致性，安装时不需要额外的固定配件，直接放置在平整台面即可使用，没有复杂的安装调试步骤，适配绝大多数平整桌面的使用环境。
