凸轮式分度限位盘结构设计

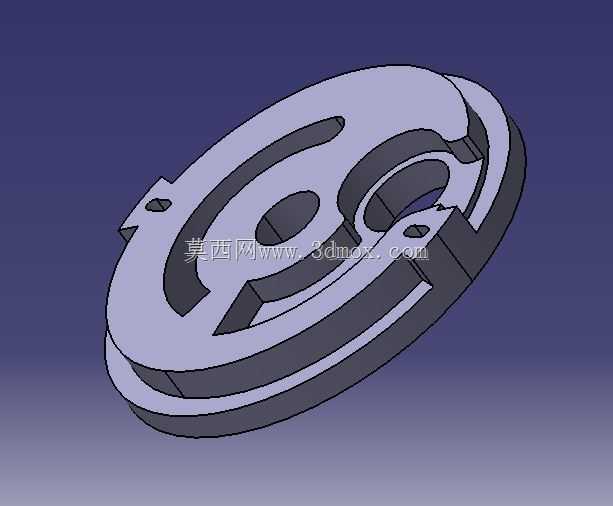

这类盘状分度限位构件，常见于间歇传动机构的核心工位，多数应用在多工位自动化装配线、回转工作台的分度锁止单元，也会配套在小型专用机床的转位机构中，承担工位切换过程中的角度定位、行程限位以及传动扭矩承载的作用。从结构上看，零件整体为薄圆盘类构型，中心设置同轴基准安装孔，用于和主轴定位配合，保证回转过程的同轴度误差控制在装配公差允许范围内；盘面上开设的多组异形曲线槽，是和从动滚子配合实现间歇分度动作的核心工作面，槽道的轮廓曲线直接决定了分度过程的动程、停歇位置精度以及传动过程的冲击特性，设计时需要根据工位数量、分度角大小、从动件运动规律来逐段拟合曲线曲率，避免传动过程中出现刚性冲击或者卡滞问题。盘体边缘设置的凸台与缺口结构，一方面是作为停歇阶段的锁止定位面，和配套的锁止销配合实现工位固定，抵消加工过程中作用在转盘上的切削力或者装配外力，避免工位偏移；另一方面这些凸台结构也做了等强度的厚度过渡，在盘体厚度有限的前提下提升局部结构刚度，减少重载下的形变。设计这类零件时，首先要明确配套机构的工位数、单步分度角度、额定承载扭矩，先确定中心安装孔的直径与配合公差，再根据从动滚子的直径确定曲线槽的宽度与深度，槽道侧壁需要预留合理的配合间隙，既要保证滚子滚动顺畅无卡滞，也要避免间隙过大带来的回程误差。盘体的整体外径需要匹配安装腔体的内部空间，边缘的安装缺口要和周边的固定件位置对应，避免装配时出现干涉；厚度方向的尺寸要兼顾结构刚度和机构整体的紧凑性，过厚会增加不必要的转动惯量，影响分度启停的动态响应，过薄则会在承载时出现翘曲变形，影响定位精度。实际应用中，这类零件的工作面通常会做表面硬化处理，提升耐磨性能，因为曲线槽和锁止面在长期往复运转中会持续承受接触应力，磨损后会直接导致分度精度下降，因此设计时也会在易磨损位置预留修磨余量，方便后期维护时修正精度。
