工程机械用双通带安装座流体连接构件

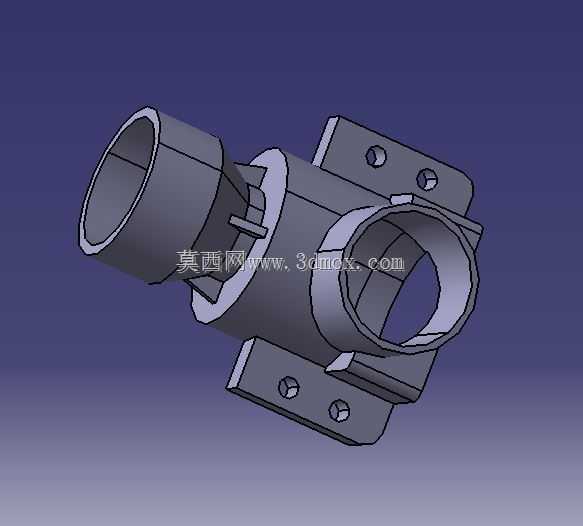

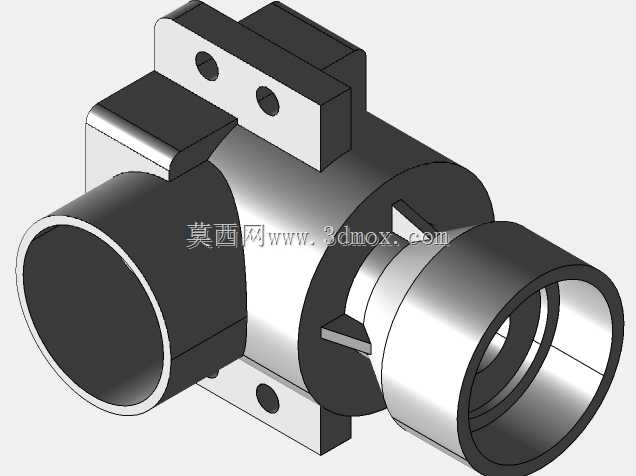

该构件主要应用于重型工程机械的液压管路系统中，作为管路转向、分流与固定的集成连接节点，常见于工程机械液压动力传输回路、燃油输送管路的布局段，替代传统多接头拼接的管路结构，减少管路连接点的泄漏风险。从结构设计来看，主体采用双通正交的中空腔体结构，两个连通的管口分别适配不同管径的管路对接，管口端部做了倒角导向设计，方便管路装配时的快速插接对位，同时预留了密封件安装的台阶位，可适配O型圈或组合密封垫的安装，满足高压流体输送下的密封要求。安装部分采用双侧带安装孔的翼型法兰结构，四个安装孔对称分布在腔体两侧的安装板上，安装孔做了沉头处理，装配后螺栓头部不会突出安装平面，避免与周边其他部件产生运动干涉，安装板与主体腔体之间做了圆弧过渡加强，降低应力集中系数，能够承受管路振动带来的交变载荷，避免长期使用后安装部位出现开裂问题。设计过程中优先考虑了管路布局的空间兼容性，主体腔体的外轮廓做了切边处理，在保证内部通流面积满足流量要求的前提下，尽可能缩小构件的整体外廓尺寸，适配工程机械内部紧凑的安装空间，安装孔的中心距严格匹配主机架上的预装孔位参数，不需要额外做安装位的二次加工即可直接装配。从实际使用场景出发，该构件的通流内壁做了光滑过渡处理，两个管路接口的交汇处采用大圆弧导流结构，减少流体流经时的局部阻力损失，降低管路紊流带来的振动与噪音，同时避免流体长期冲刷交汇处造成的局部磨损，提升构件的使用寿命。在安装边界上，该构件装配后与周边管路的最小安全间隙预留充足，不会因为构件本身的突出结构造成管路弯折半径过小的问题，安装板的平面度控制在合理公差范围内，装配后能够与安装基面完全贴合，避免紧固螺栓时出现构件受迫变形，影响内部密封性能。整体结构集成了管路连接、转向、固定的多重功能，相比传统采用多个弯头、管接头拼接的管路方案，零件数量更少，装配工序更简单，同时整体的结构强度更高，能够适应工程机械作业时的强振动、大温差的复杂工况，在重型工程机械的液压、燃油、冷却管路系统中都有广泛的适配性。
