多工位投球作业专用夹持器结构设计

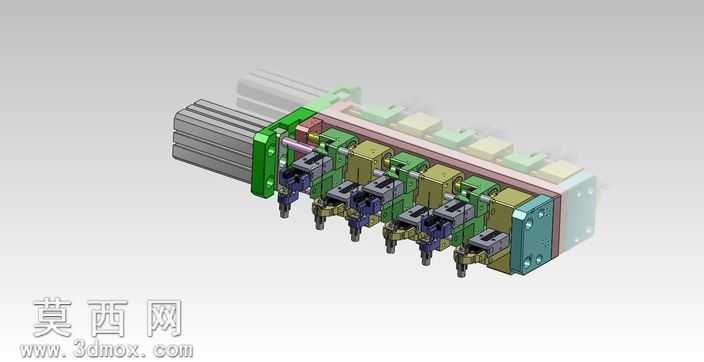

本夹持器为适配自定义跳汰机投球作业开发的专用末端执行机构，整体采用模块化阵列式结构设计，通过三维参数化建模完成全零件的装配校验，可实现对注射器类管体的同步夹持与管径自适应调整，满足从34.4毫米初始夹持位到25毫米目标夹持位的俯仰缩径作业需求。建模过程中优先采用自顶向下的设计思路，先完成整体安装基准与驱动行程的参数定义，再拆分各功能模块的独立零件：主体安装端适配标准气动滑台的安装孔位，采用铝合金材质的安装板做承载基体，表面做阳极氧化硬质处理，建模时预留了驱动气路的走线槽与紧固件沉孔，保证装配后无突出干涉结构。阵列排布的夹持单元采用统一的气动驱动逻辑，每个单元独立配置夹爪开合的传动连杆，夹指部位做仿形弧面设计，建模时通过曲面拟合匹配管体外径轮廓，避免夹持过程中出现管壁压损或滑脱问题；相邻夹持单元之间设置等高定位垫块，保证多工位作业时各夹爪的同轴度与行程一致性，所有传动配合部位均预留合理的装配公差，通过三维软件的干涉检查功能反复校验开合全行程的零件间隙，消除运动卡滞风险。渲染阶段对不同材质做了区分处理：气动滑台的金属缸体采用磨砂金属材质，传动连杆采用调质钢的哑光金属质感，夹指部位的防滑胶垫采用半透明橡胶材质，安装端板做了蓝绿色阳极氧化的色彩区分，既还原实际加工后的零件外观，也能通过色彩差异清晰展示各模块的装配层级。整体结构在保证夹持力满足作业要求的前提下，尽可能压缩了整体安装体积，可直接适配现有自动化生产线的机械手末端安装接口，无需额外设计转接结构，多工位同步作业的设计可大幅提升投球工序的作业效率，夹持行程的可调设计也能兼容一定尺寸范围内的管体夹持需求，具备较好的工况适配性。
