侧置输出轴齿轮减速箱结构设计

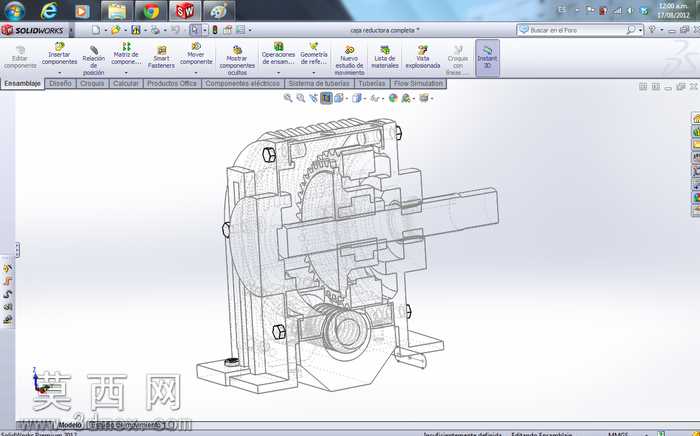

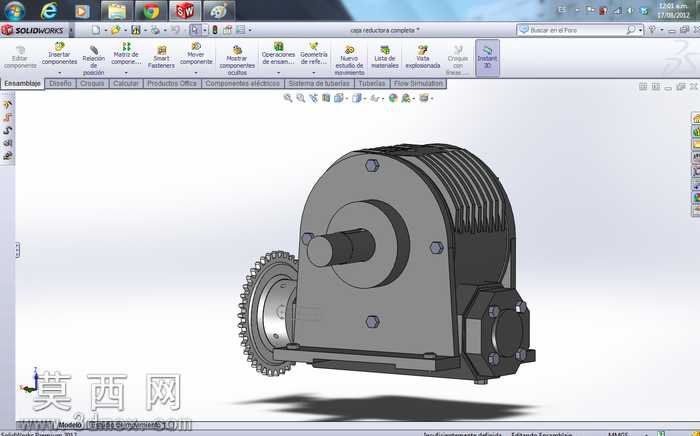

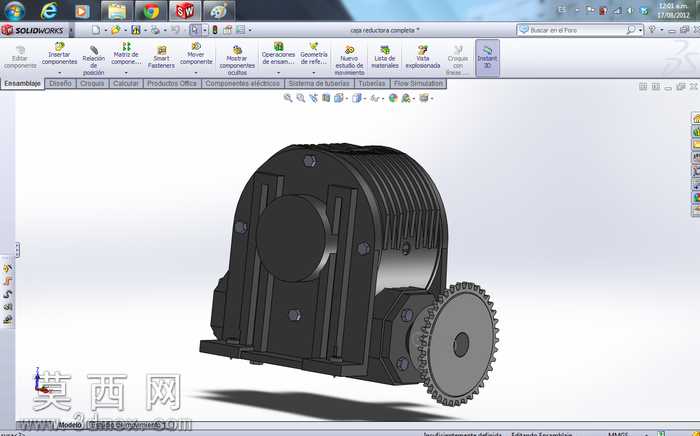

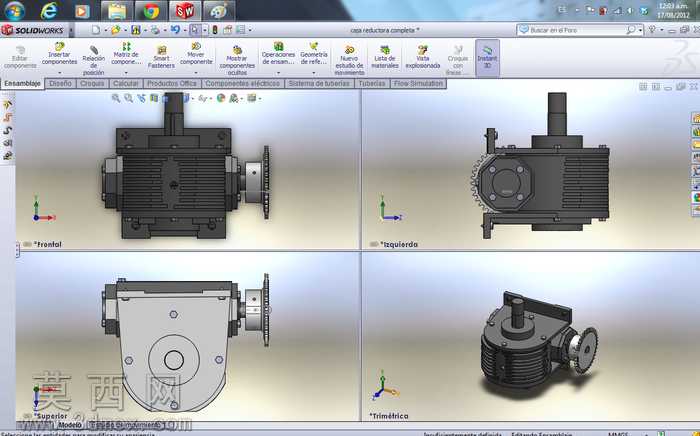

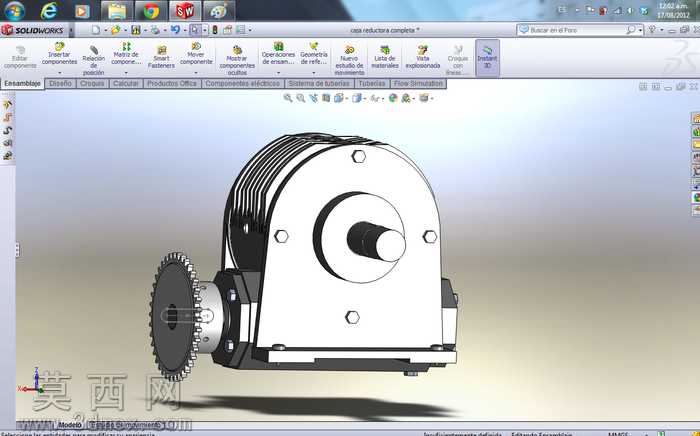

本作品为侧置输出轴式齿轮减速箱三维建模成果，建模过程依托三维机械设计软件完成，全程遵循机械传动设计的尺寸规范与装配逻辑，完整还原了减速箱从外部壳体到内部传动组件的全部结构细节。建模阶段首先完成减速箱主壳体的轮廓构建，针对壳体外侧的散热筋结构，采用阵列特征快速生成等距排布的筋条，既保证散热结构的规整性，也提升了建模效率；壳体上的轴承安装孔、螺栓紧固位均严格按照同轴度、位置度公差要求定位，确保后续装配环节无干涉问题。传动组件部分，侧置伸出的链轮输出轴与箱体正面的动力输出轴分别完成独立建模，轴段上的键槽、轴肩定位结构、轴承配合面均做了精细化处理，啮合齿轮的齿形参数经过匹配校验，保证传动比符合减速箱设计预期，齿轮与轴的装配位置经过运动仿真验证，不存在齿面干涉、轴段窜动的问题。外观渲染阶段，为壳体赋予哑光金属材质，模拟铸铁减速箱的真实质感，传动齿轮、输出轴则赋予光亮金属材质区分不同部件，散热筋的凹凸结构通过光影渲染突出层次感，链轮的齿形细节、螺栓的六角头部特征都做了清晰呈现，整体渲染效果还原了实物的工业质感。设计思路上，该减速箱采用侧置链轮输出的结构形式，可适配需要链传动输出的动力传输场景，箱体采用剖分式结构设计，方便内部齿轮组件的装配与后期维护，壳体外侧的散热筋可在设备持续运行时快速导出内部传动产生的热量，提升减速箱的连续工作稳定性；建模过程中对初始版本的尺寸误差做了修正，所有配合尺寸均参照通用减速箱的设计标准校准，保证各部件装配后可实现预期的减速传动功能，完整呈现了齿轮减速箱从结构设计到细节处理的全流程建模逻辑。
