海洋平台三段式甲板钢结构框架设计

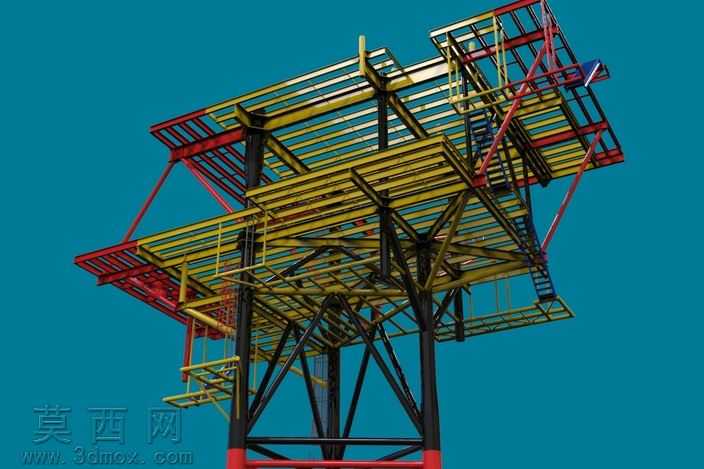

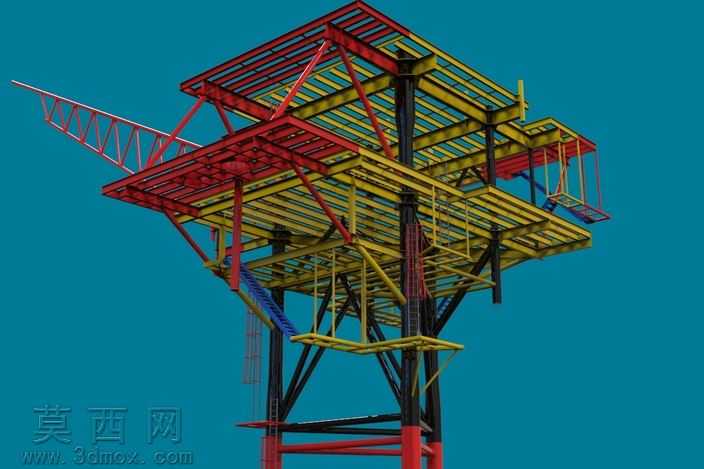

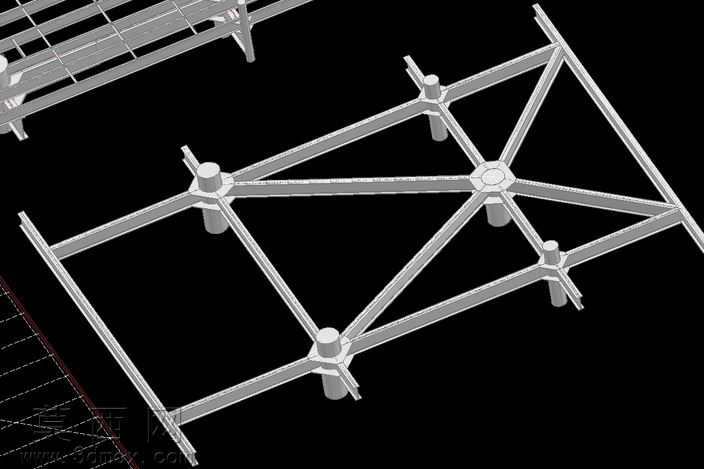

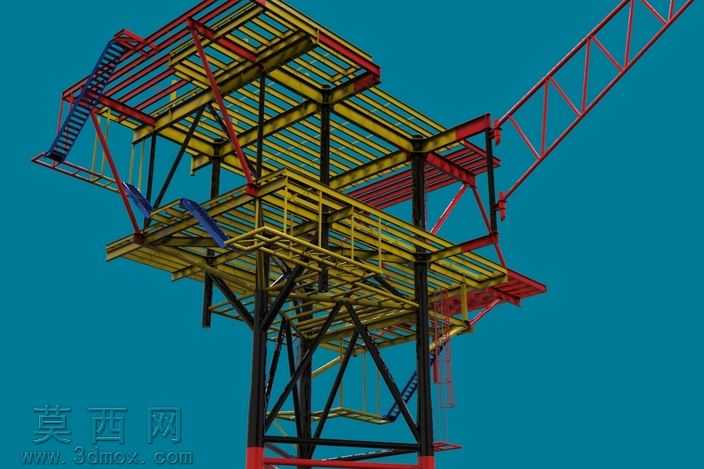

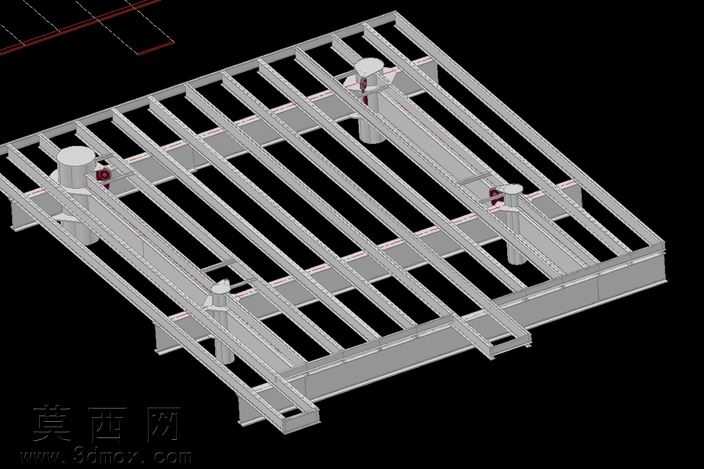

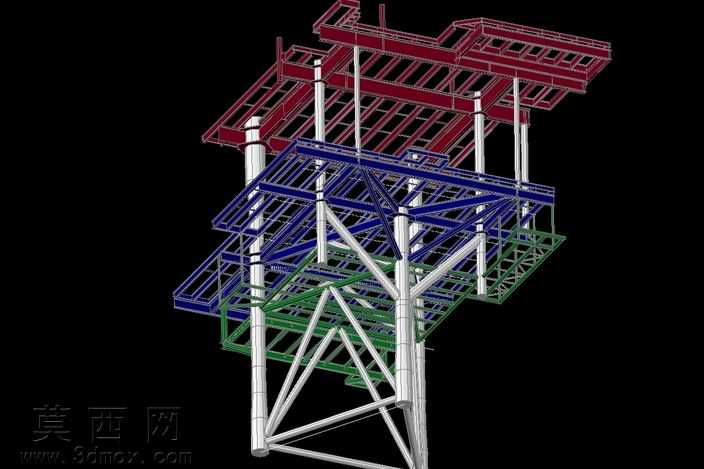

本作品为海洋作业平台三段式甲板结构的三维建模成果，建模阶段围绕主甲板框架、环板连接结构、提升眼板索具配套结构、起重基座等核心功能模块展开精细化搭建。建模过程中首先梳理了三层甲板的分层承载逻辑，以竖向承重立柱为核心支撑骨架，逐层搭建主次梁排布的框架体系，不同层级的甲板根据功能定位调整梁架密度与截面规格，红色标识的主承力梁与黄色标识的次梁、铺板支撑结构形成清晰的受力层级区分。针对平台配套的吊装作业需求，在框架外侧延伸搭建了桁架式吊臂结构，同步配置了斜向爬梯、临边防护栏杆、操作平台附属结构，还原了平台实际作业场景的配套设施布局。建模时对起重基座42°支撑结构做了专项结构校验，通过参数化建模调整支撑肋板的排布角度与连接节点形式，确保基座与主框架的连接强度符合吊装作业的载荷要求，同时对环板与提升眼板的连接索具做了装配模拟，还原索具与眼板的连接配合关系，避免实际装配中出现干涉问题。材质渲染阶段区分了不同结构的材质属性，主承力钢结构采用哑光金属漆材质还原工业涂装效果，爬梯、护栏等附属结构采用对应防滑、防腐材质表现，背景采用高对比度纯色突出框架结构的空间层次，通过视角调整完整展现三层甲板的错落布局、竖向支撑的传力路径以及外侧延伸作业结构的空间位置，整体模型完整呈现了分段式甲板从主框架到附属作业结构的全系统设计逻辑，可用于结构方案校验、装配模拟以及施工交底参考。
