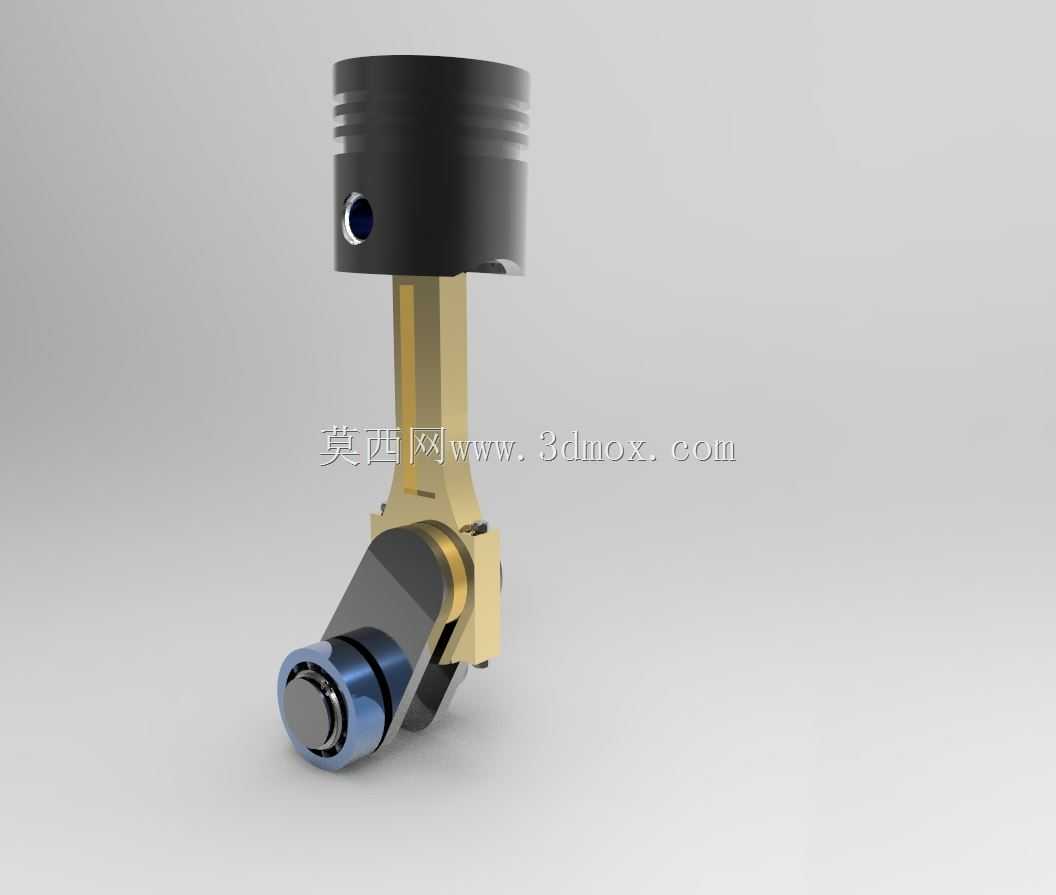

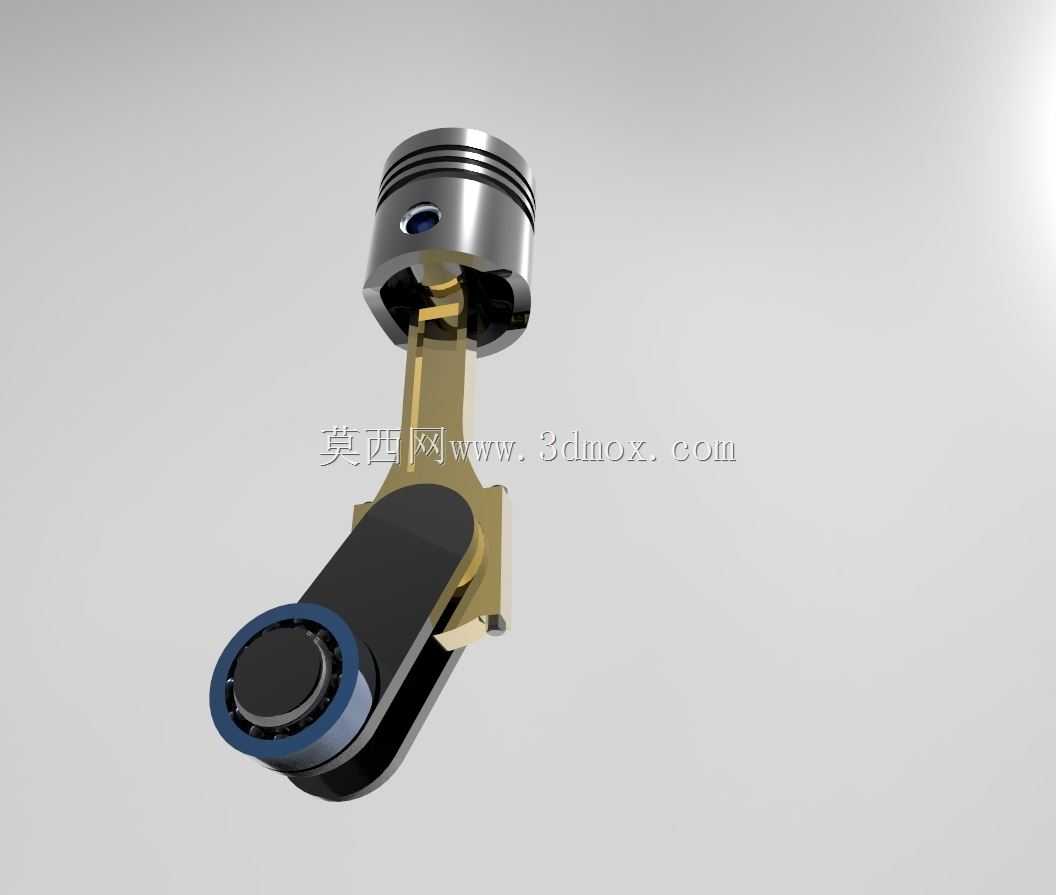

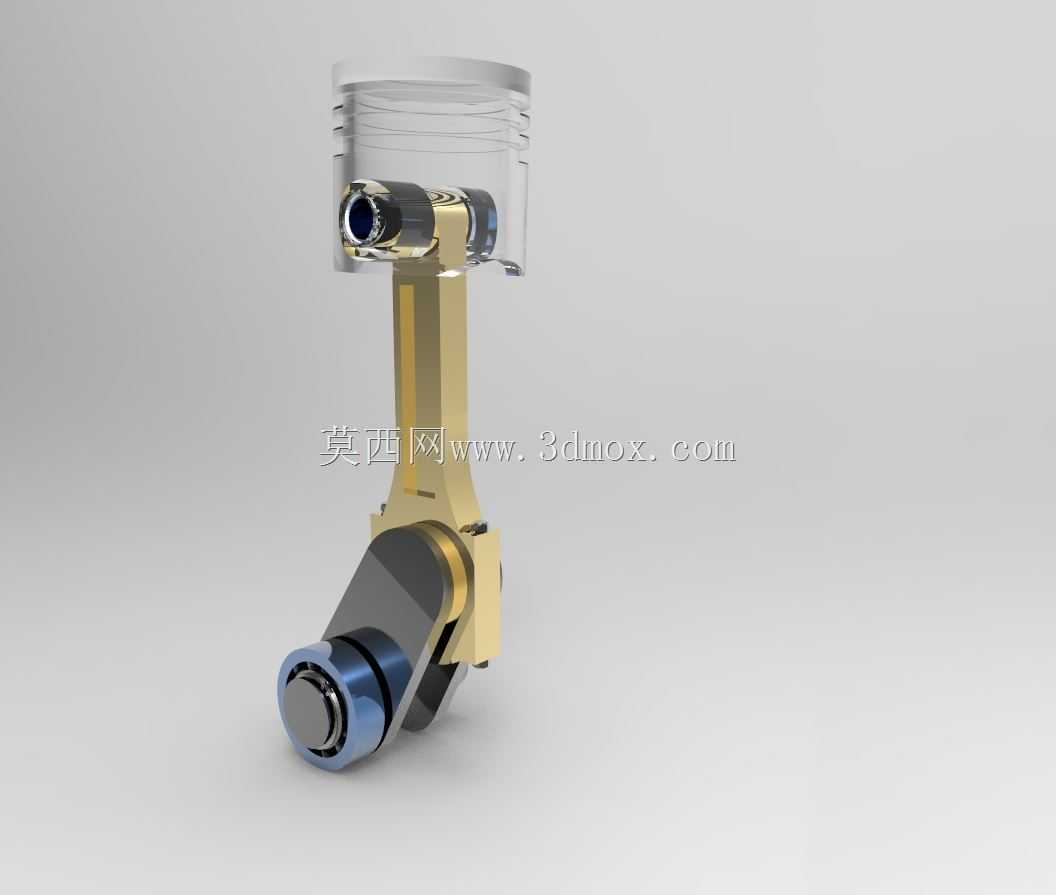

内燃机核心传动活塞连杆组件结构

这套活塞连杆组件是往复式动力机械的核心传动部件，日常在车用内燃机、小型通用汽油机、空压机这类依靠缸内压力变化实现动力转换的设备中承担核心传力作用，实际运行时需要承接缸内燃烧爆发的高压冲击，把活塞的直线往复运动顺畅转化为曲轴的旋转扭矩输出，整个传动路径的受力合理性直接决定整机的运行寿命与动力输出效率。从结构设计逻辑来看，活塞头部预留了多道环槽安装位，可分别适配气环与油环，气环负责密封缸内高压燃气避免窜气，油环则负责刮除缸壁多余润滑油避免机油参与燃烧，活塞销孔采用浮动式设计思路，销座位置做了局部加厚强化，能够抵消爆发冲程瞬间的侧向冲击力，避免销座位置出现应力集中开裂的问题。连杆部分采用变截面工字型结构，在保证整体抗弯抗扭强度的前提下尽可能降低往复运动惯量，大小端的连接位置做了圆弧过渡处理，减少应力集中点，大端配套的轴承结构采用剖分式设计，能够和曲轴曲柄销实现紧密配合，运转时可形成稳定的油膜降低摩擦损耗。在实际安装适配场景中，这类组件的尺寸边界需要严格匹配对应缸径的缸体设计，活塞裙部的椭圆型线设计需要和缸筒内壁间隙控制在合理范围，冷态下预留足够热膨胀余量，避免热机后出现拉缸、卡滞故障，连杆长度的设计直接影响整机的压缩比与曲柄连杆比，比值过大会增加活塞侧向力加剧缸壁磨损，比值过小则会提升整机高度增加布置难度，设计时需要结合整机的动力输出目标、额定转速区间做反复校核。组件的运动轨迹需要和曲轴的动平衡调校匹配，整套往复运动件的重量差需要控制在极小公差范围内，避免高转速运转时出现异常振动，实际建模过程中对各配合面的公差配合做了还原，包括活塞销与销座的过渡配合、连杆大端轴瓦与曲柄销的间隙配合，都符合实际机械加工的装配要求，能够直接用于原理演示、装配干涉校验以及相关教学场景的结构展示，也可为同类型动力部件的改型设计提供结构参考。
