间歇传动用槽轮式机构结构设计

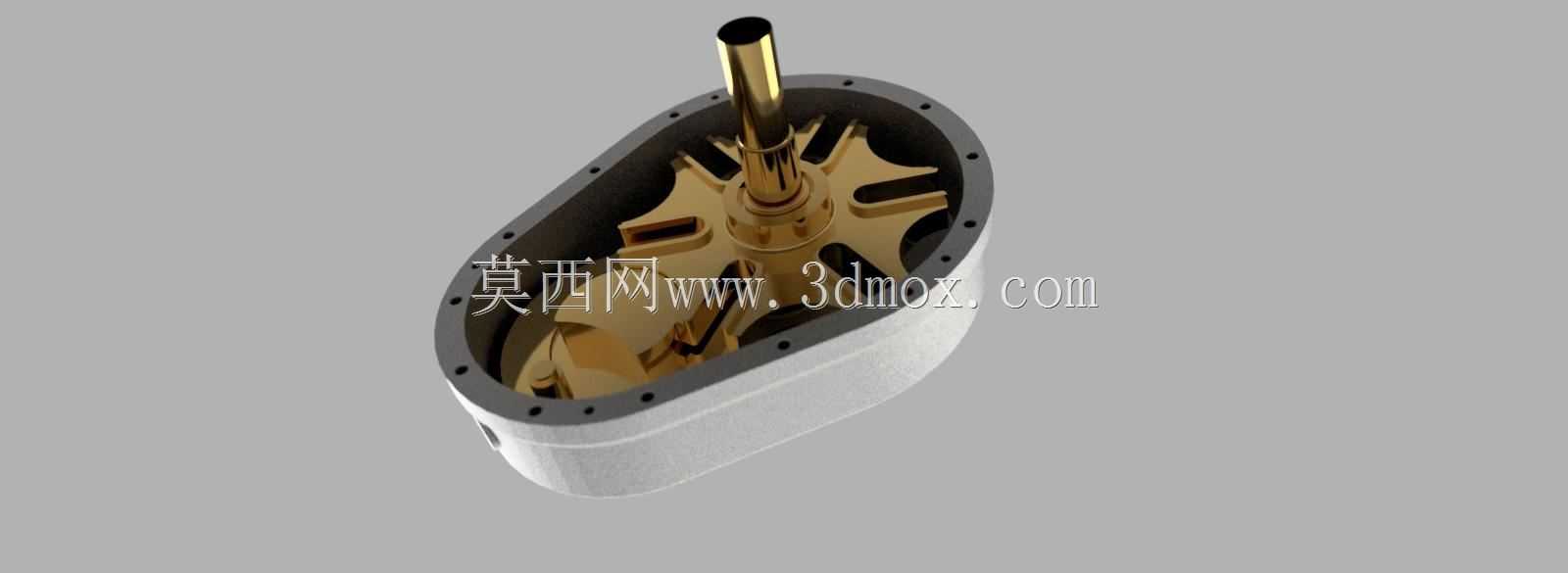

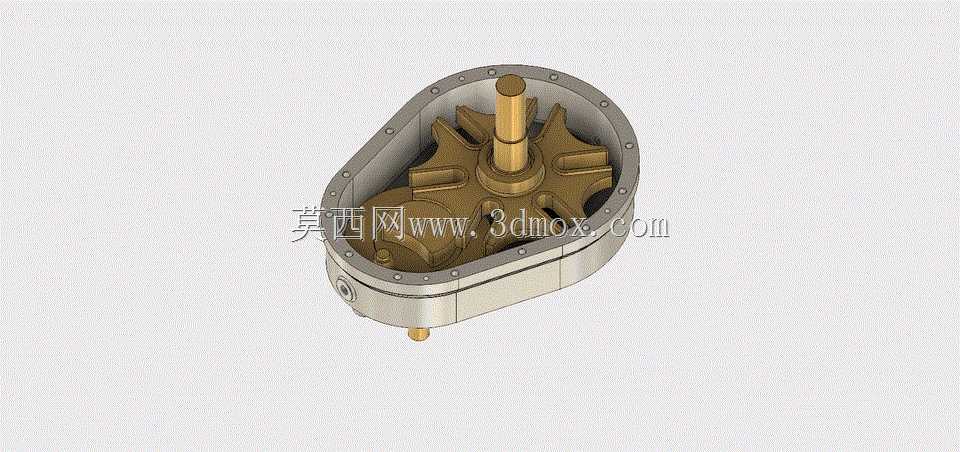

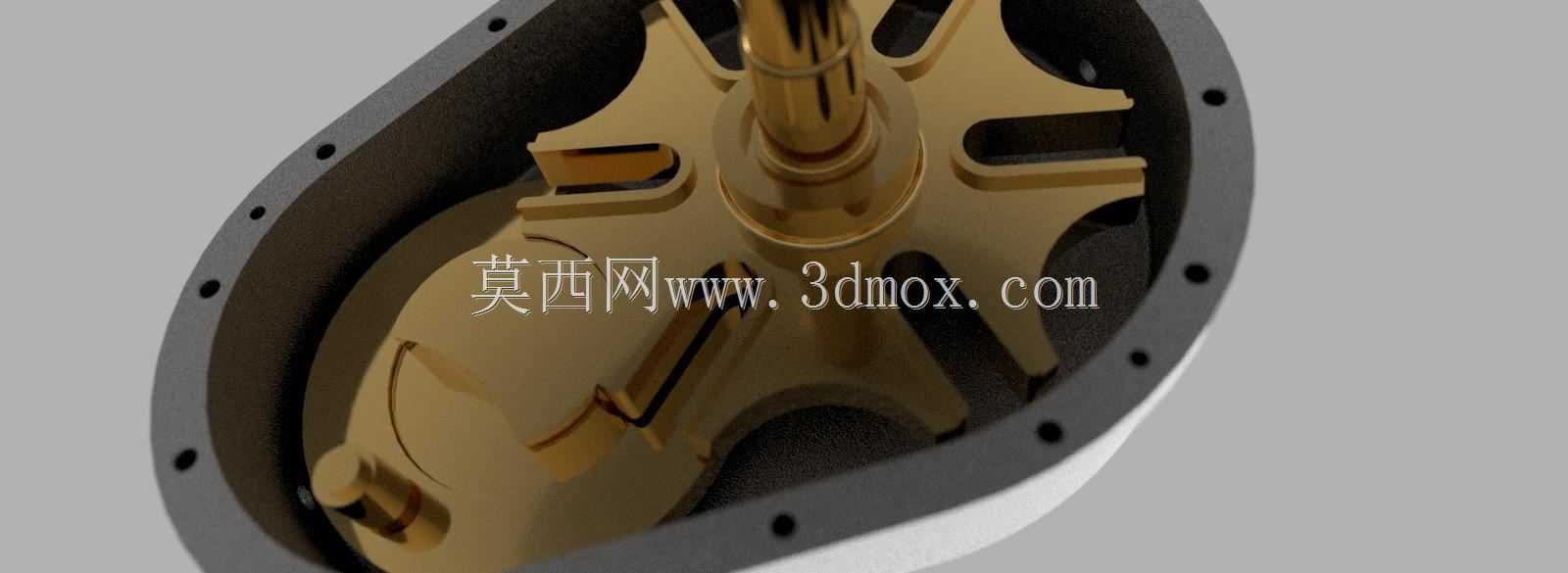

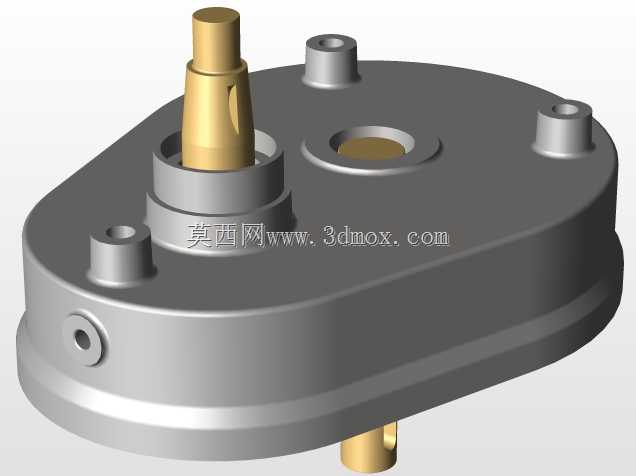

在自动化生产线的转位工位、多工位装配设备的分度环节、电影放映机的胶片输运结构、包装机械的间歇送料单元中，这类槽轮式间歇传动结构是实现周期性间歇运动的核心部件，能够将主动件的连续匀速转动转化为从动件的周期性步进转动，无需额外配置复杂的电控分度程序，纯机械结构即可实现稳定的定角度转位，在高速轻载的间歇传动场景中可靠性远高于电控伺服分度方案，长期运行无累积定位误差。从结构设计逻辑来看，该机构采用带径向槽的从动槽轮搭配带圆柱销的主动拨盘布局，主动拨盘连续回转时，圆柱销进入槽轮径向槽的阶段带动槽轮转位，圆柱销脱离径向槽后，槽轮上的锁止弧与主动拨盘的凸弧配合锁止，让槽轮保持静止状态，等待下一次转位触发，转位角度由槽轮的径向槽数量决定，可根据不同工位数量的需求匹配对应槽数的槽轮结构，常见的4槽结构可实现90度每次的步进转位，适配四工位的装配、检测、上料、下料循环工位布局。在安装边界设计上，该结构的主动轴与从动轴采用垂直交错的平行轴布局，两轴的中心距是核心安装参数，直接决定拨盘圆柱销的回转半径与槽轮的径向槽长度，设计时需严格控制中心距公差，避免圆柱销与槽轮槽壁出现卡滞或间隙过大导致的传动冲击；槽轮的径向槽侧壁做了微小的倾角修型，降低圆柱销进出槽时的刚性冲击，减少高速运行时的振动与噪音。外壳采用带安装孔的剖分式腔体结构，周边的安装孔用于将整个机构固定在设备的安装基板上，腔体内部预留了润滑脂填充空间，可存储润滑脂降低运动副的磨损，无需频繁加注润滑剂。锁止弧的配合面做了精密研磨处理，锁止状态下槽轮不会出现周向窜动，保证工位停留阶段的定位精度，满足装配、检测工序对工位位置稳定性的要求。这类结构的从动槽轮在静止阶段可承受一定的周向负载，无需额外配置锁止机构即可保持工位位置，整体结构紧凑，占用安装空间小，传动效率高，适合集成在各类中小型自动化设备内部作为分度转位单元使用，设计时需根据实际负载转速调整槽轮与拨盘的材质匹配，轻载高速场景可选用工程塑料搭配金属轴降低运行噪音，重载场景则需选用合金钢材并做表面硬化处理提升耐磨性能。
