环形漆包铜线圈绕组结构设计

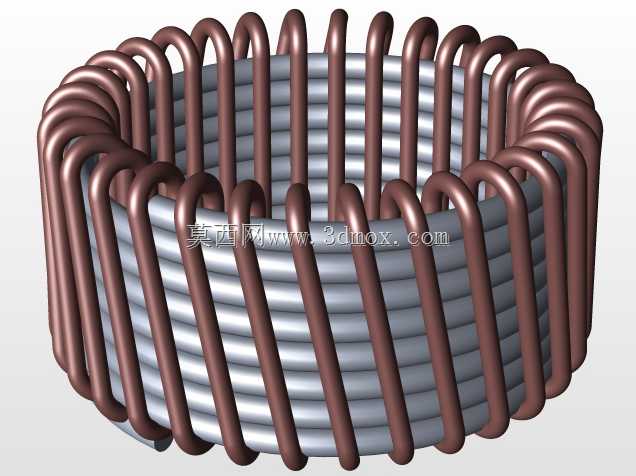

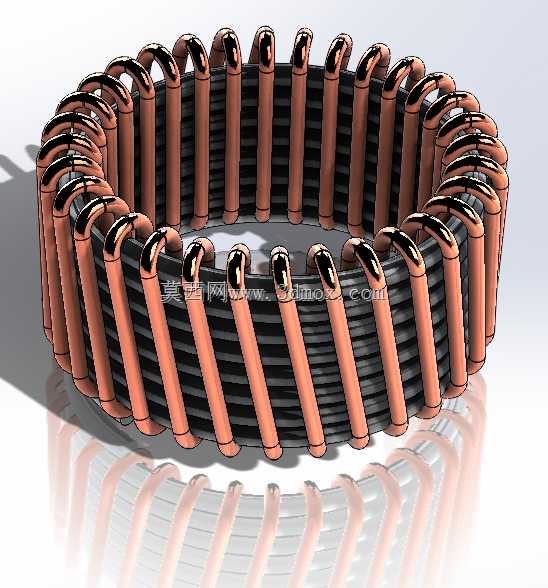

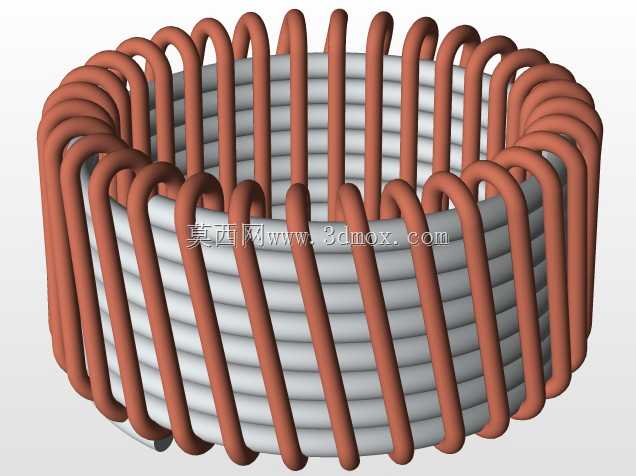

这类环形绕组是电磁能量转换部件里的核心导磁导电构件，常见于各类永磁同步电机、高频电感、非晶合金变压器的磁芯配套结构中，日常接触的新能源汽车驱动电机定子、工业伺服电机励磁组件、充电桩功率校正电感里都能见到同结构设计的身影。实际选型应用时，首先要匹配磁芯的内外径尺寸确定绕组的安装边界，绕组整体呈规整环形排布，每根导体的直线段沿磁芯轴向平行布置，端部弯折形成连续的环形连接路径，既保证每匝导体的有效切割长度一致，也能减少端部冗余长度带来的额外铜损。设计这类绕组时，首先要核算单匝导体的载流截面积，根据额定工况下的电流密度选取对应线径的漆包铜导线，避免长期运行时温升超出绝缘层耐受阈值；端部的弯折弧度需要严格控制，弯折半径过小会损伤漆包线的绝缘漆膜，过大则会增加端部整体占用空间，挤占设备内部的安装余量，甚至和周边的结构件、散热风道产生干涉。从结构排布来看，相邻导体之间预留了均匀的间隙，这部分间隙一方面是为浸漆工序预留填充空间，让绝缘漆充分填充导体缝隙，固化后提升整体结构的机械强度，避免设备运行时受电磁力、振动影响出现导体移位、绝缘磨损的问题；另一方面均匀的间隙也能构建通畅的散热路径，让导体工作时产生的焦耳热能顺着间隙快速传导到周边的散热结构或者冷却介质中，避免局部热点累积加速绝缘老化。实际生产装配时，这类绕组需要和环形磁芯做同轴定位，绕组的内圈尺寸要略大于磁芯外径，预留装配公差与绝缘衬垫的安装空间，外圈尺寸不能超出配套壳体的内径限位，轴向高度也要匹配端盖的压装行程，保证装配完成后绕组不会出现轴向窜动。不同于散绕绕组的松散结构，这种规整排布的环形绕组每匝导体的位置一致性更好，能有效降低绕组的分布电容，提升高频工况下的电磁性能，在对EMC要求较高的工业控制、新能源供电场景中，这种结构的绕组比普通乱绕绕组的电磁干扰水平低近三成。设计建模过程中，需要重点还原端部的弯折过渡特征，不能简单用直角折弯替代圆弧过渡，否则后续做电磁仿真、结构应力仿真时，端部的电流密度分布、应力集中系数的计算结果会和实际情况出现较大偏差，直接影响后续的性能校核准确性。导体表面的绝缘层厚度也要在建模时做合理还原，不能直接按裸铜尺寸建模，否则计算出来的槽满率、相邻导体间隙都会和实际生产情况不符，导致后续开模、装配时出现尺寸超差问题。
