带提手方形法兰安装感应电动机三维结构

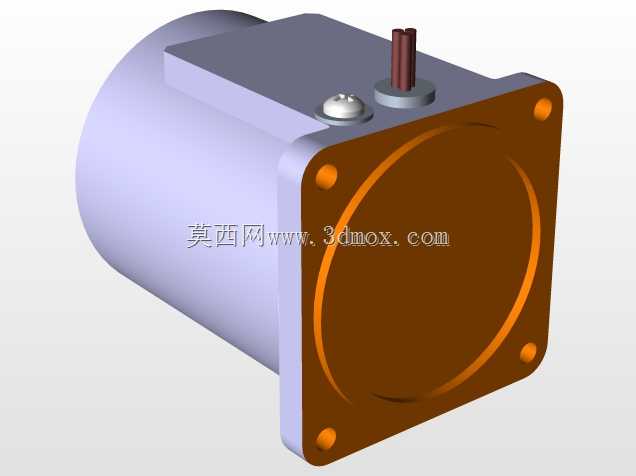

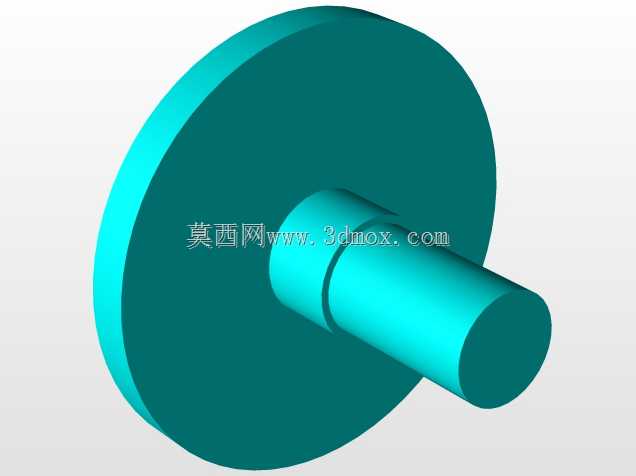

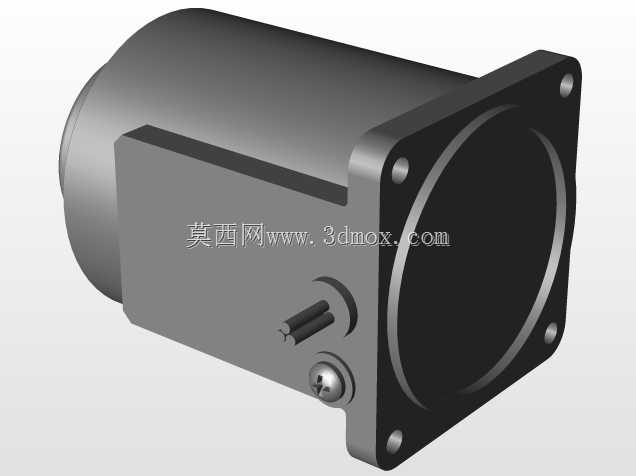

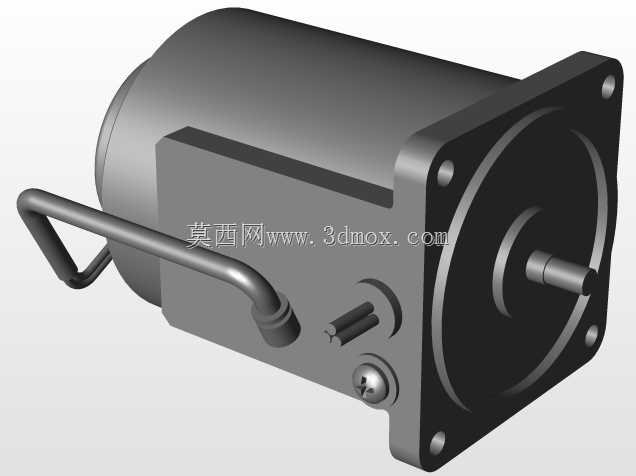

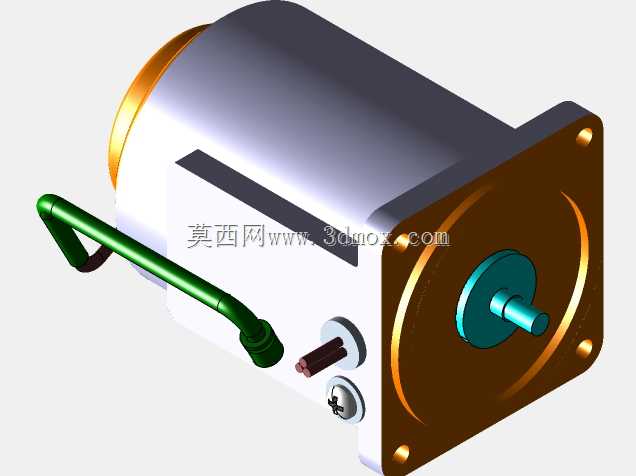

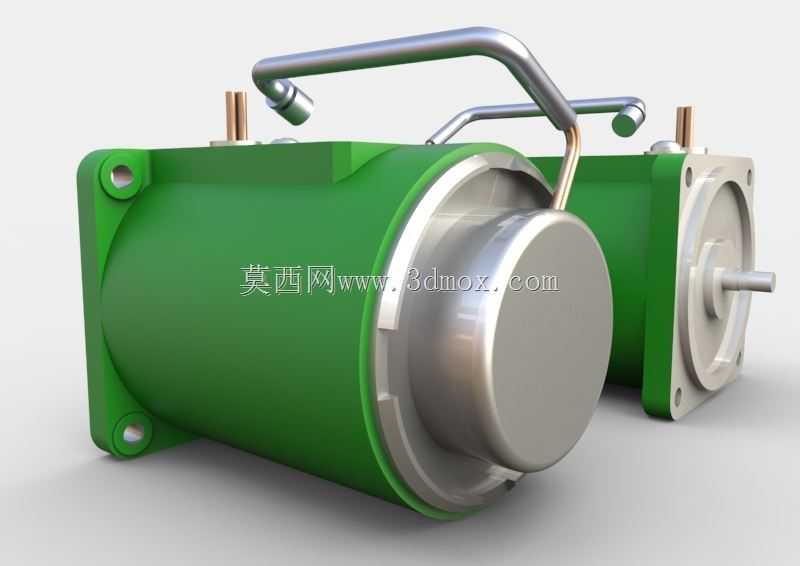

这款感应电动机的三维结构还原，完全围绕工业现场实际安装与使用需求搭建，日常在轻工输送线、小型机床辅机、食品包装设备、农用机械配套动力场景中十分常见，作为设备的核心动力输出部件，负责将电能转化为旋转机械能，驱动后续传动链路完成既定作业动作。设计阶段优先考虑了现场安装的便捷性，机身采用方形端座结构，四个角位预留通孔安装位，安装时可直接通过螺栓将电机固定在设备的安装立板或水平基座上，不需要额外制作转接支架，安装孔位的同轴度、端面与输出轴的垂直度公差都按照常规工业电机的通用标准预留，适配绝大多数常规设备的安装边界，输出轴端采用标准轴径设计，可直接匹配联轴器、带轮、齿轮等常见传动连接件，不需要二次加工轴头。机身顶部加装的金属弯管提手，是针对车间内设备拆装、工位转移的实际需求设计的，单台电机重量在十几公斤区间，单人作业时可直接通过提手完成提运、对位安装，不需要额外借助吊装索具，大幅降低小规格电机拆装的作业难度，提手的弯折弧度、安装固定位置都经过受力校核，提运时整机重心平稳，不会出现侧倾滑脱的问题。机身外壳采用散热筋一体化的铸造结构还原，外壳表面的散热筋沿轴向排布，电机运行时产生的热量可通过散热筋快速与周围空气完成热交换，保证长时间连续运行时绕组温度维持在合理区间，端盖与机身的配合止口、接线柱的引出位置都按照实际产品的装配逻辑还原，接线端子位于机身顶部靠近端盖的位置，接线时不需要拆解机身端盖，直接打开接线盒盖即可完成线缆接驳，日常维护十分方便。从安装边界来看，方形安装座的对角安装孔距、输出轴伸出长度、机身总长度、提手抬起后的最高高度都做了精准还原，在做设备整体布局设计时，可直接将该模型导入装配体，核对与周边传动部件、护罩、机架的干涉情况，提前规避安装时出现的空间冲突问题，不需要反复核对二维图纸的尺寸参数。输出轴的轴伸端预留了键槽结构，可配合平键完成传动件的周向固定，保证大扭矩输出时传动件不会与轴头发生相对打滑，端盖处的轴承位、密封槽结构也都做了细节还原，可用于做电机拆解维修的模拟演示，也能作为新设备动力选型阶段的布局参考，帮助结构设计人员快速完成动力段的装配排布，缩短整体设计周期。
