带应力分配结构的重型承载底座法兰

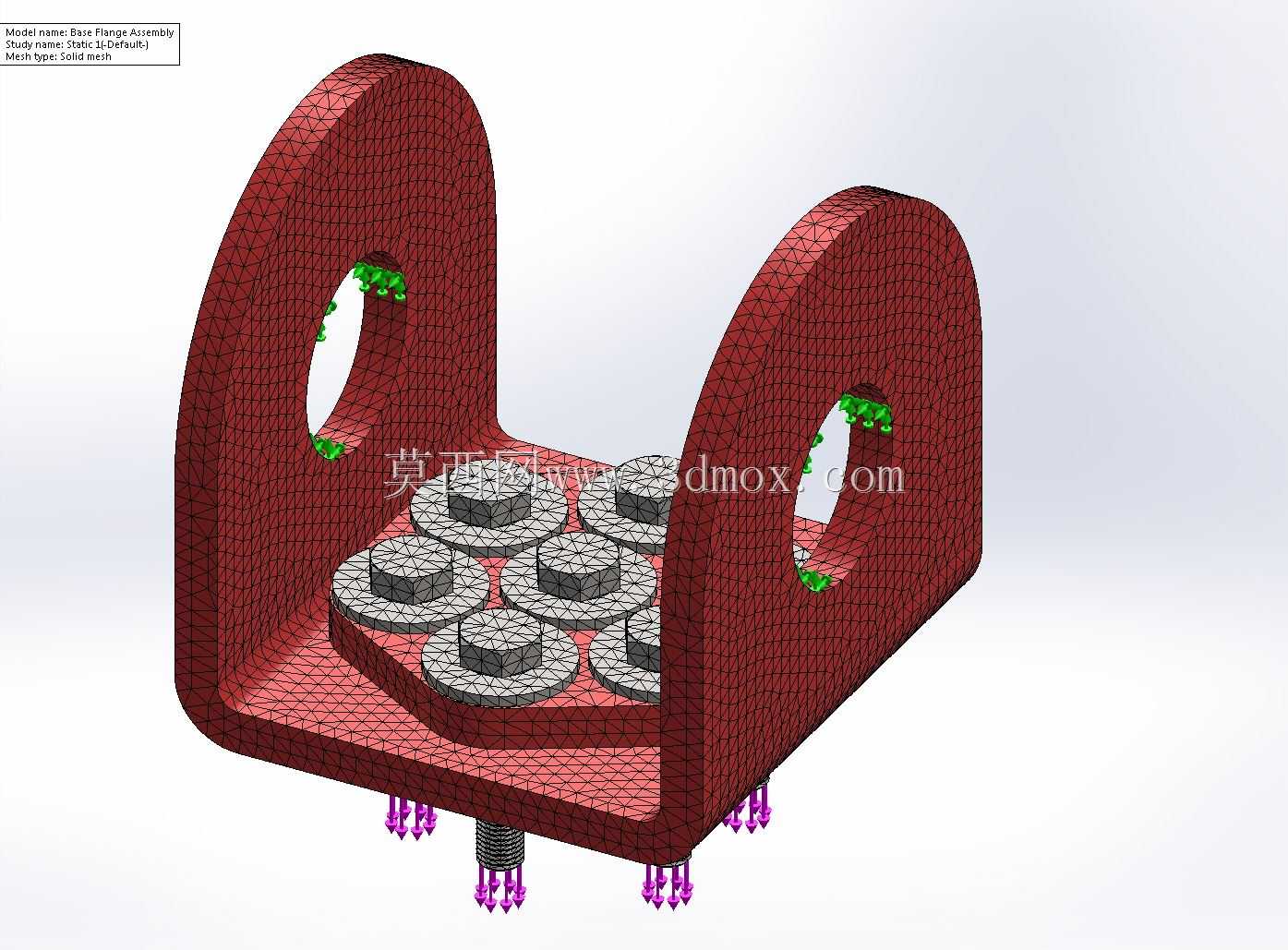

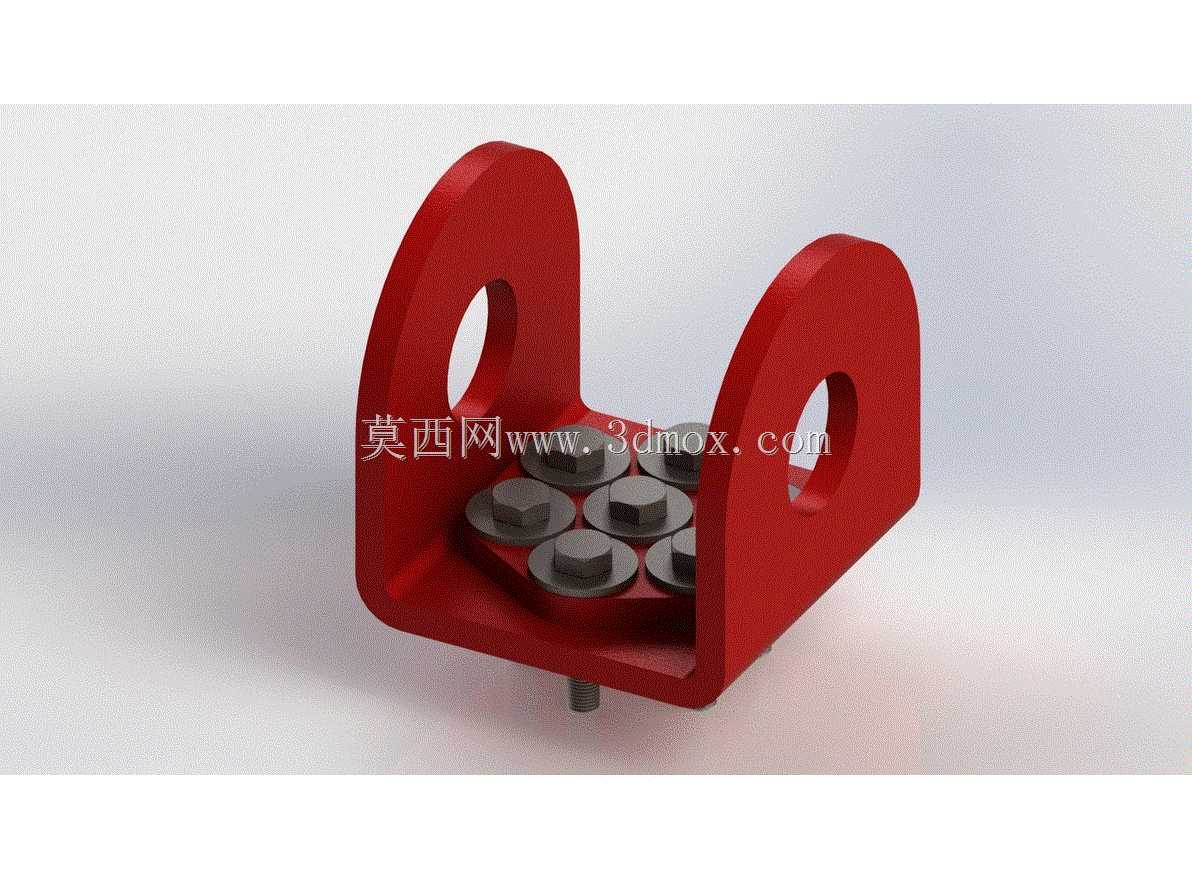

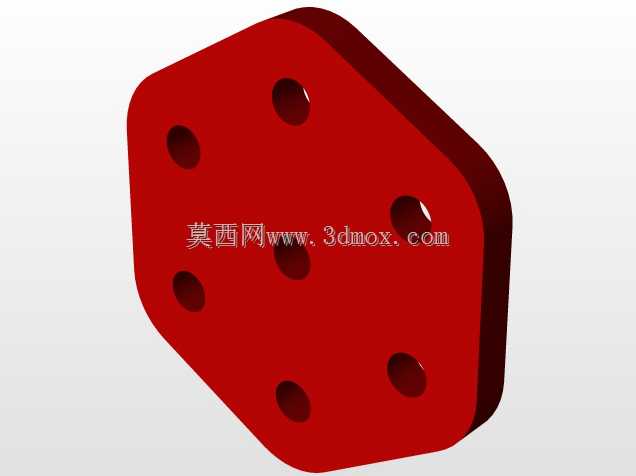

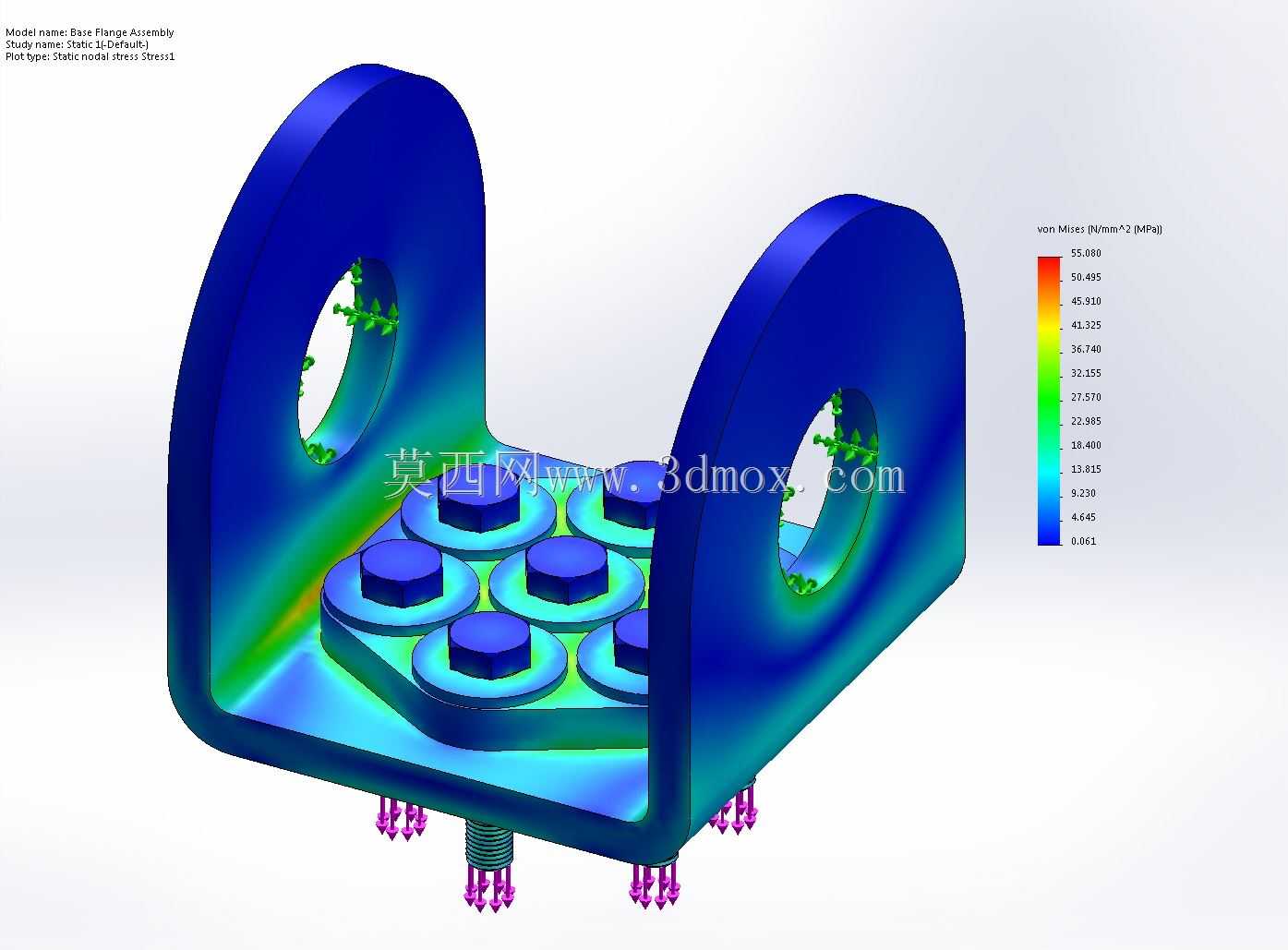

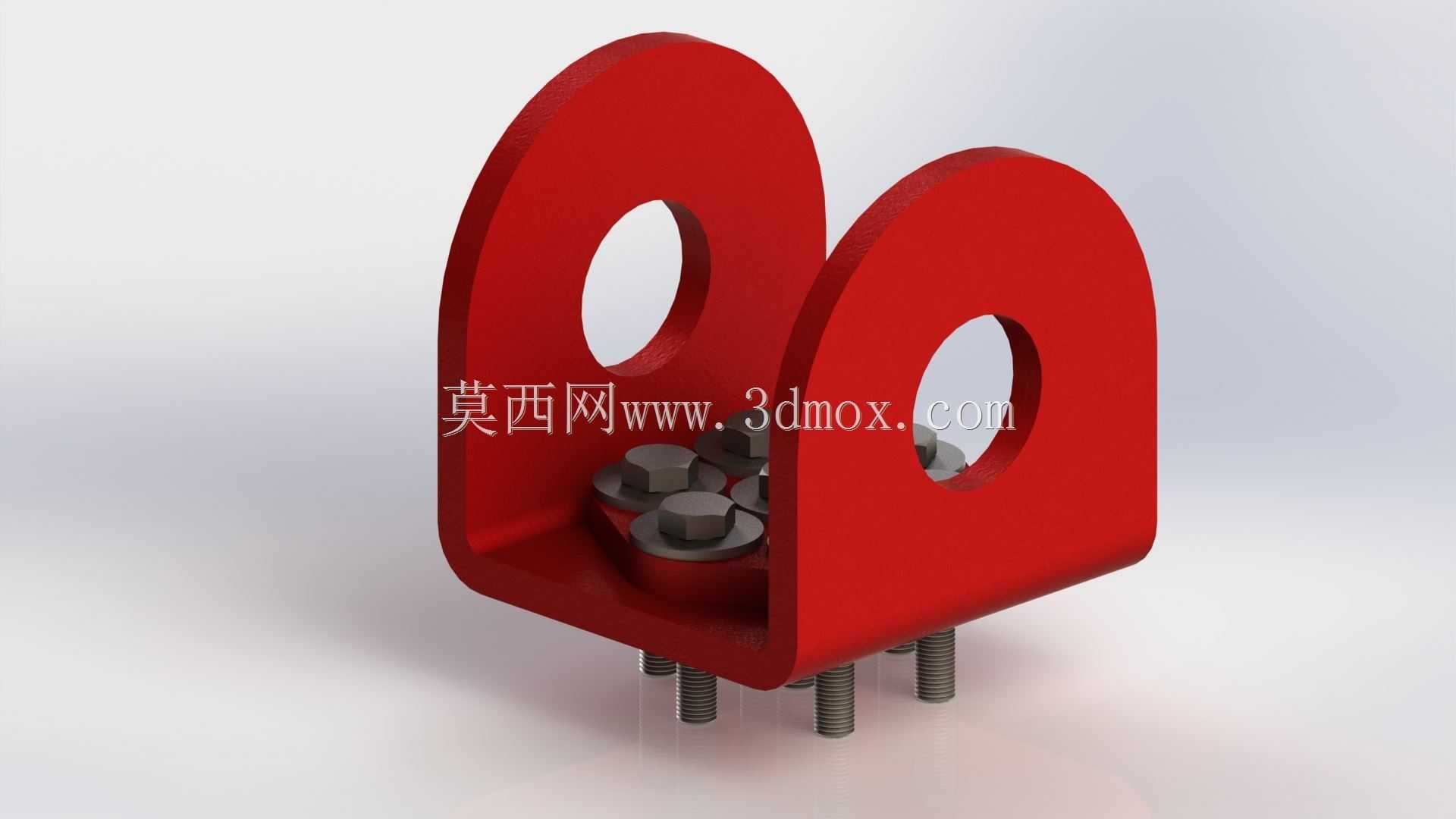

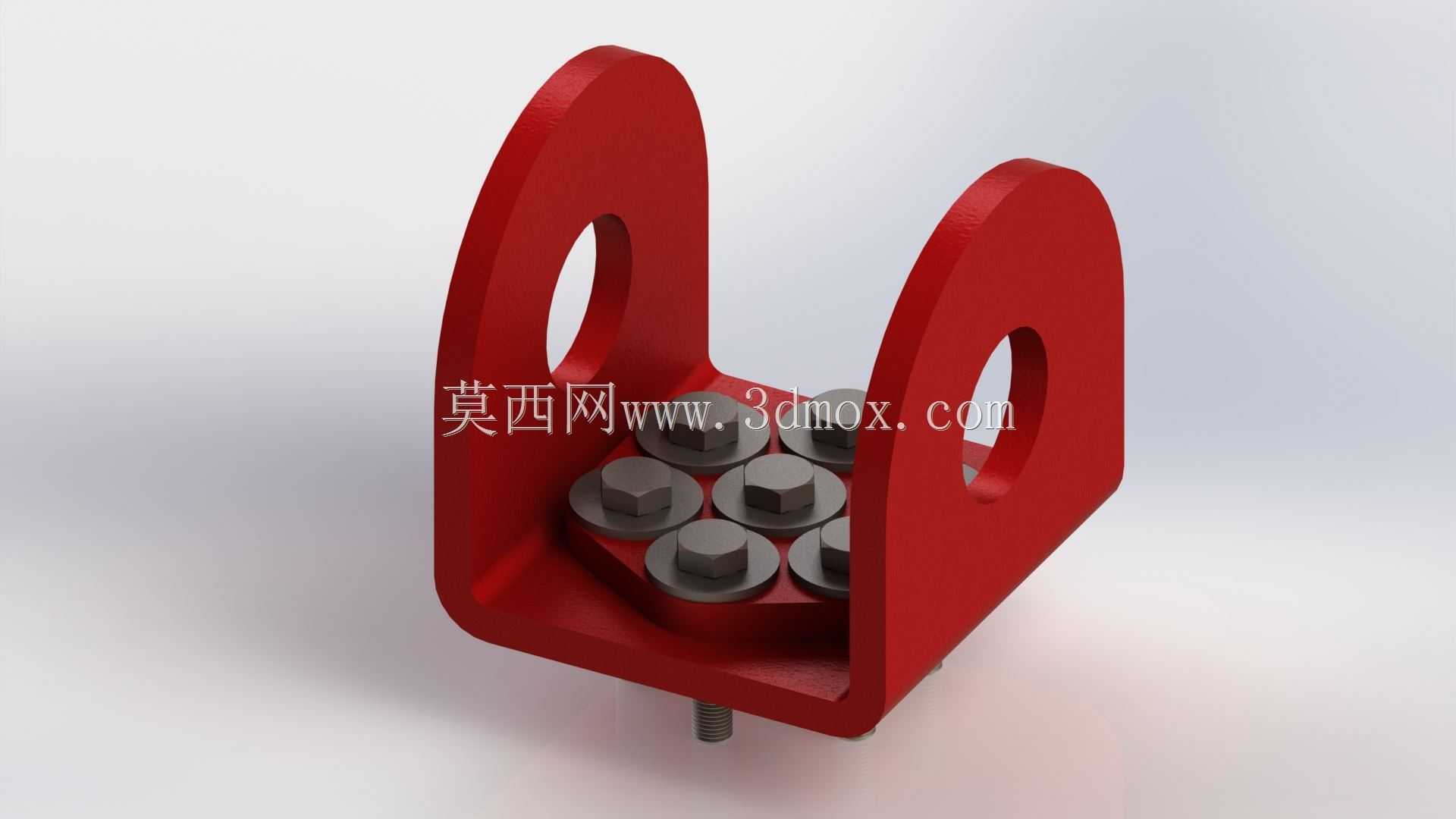

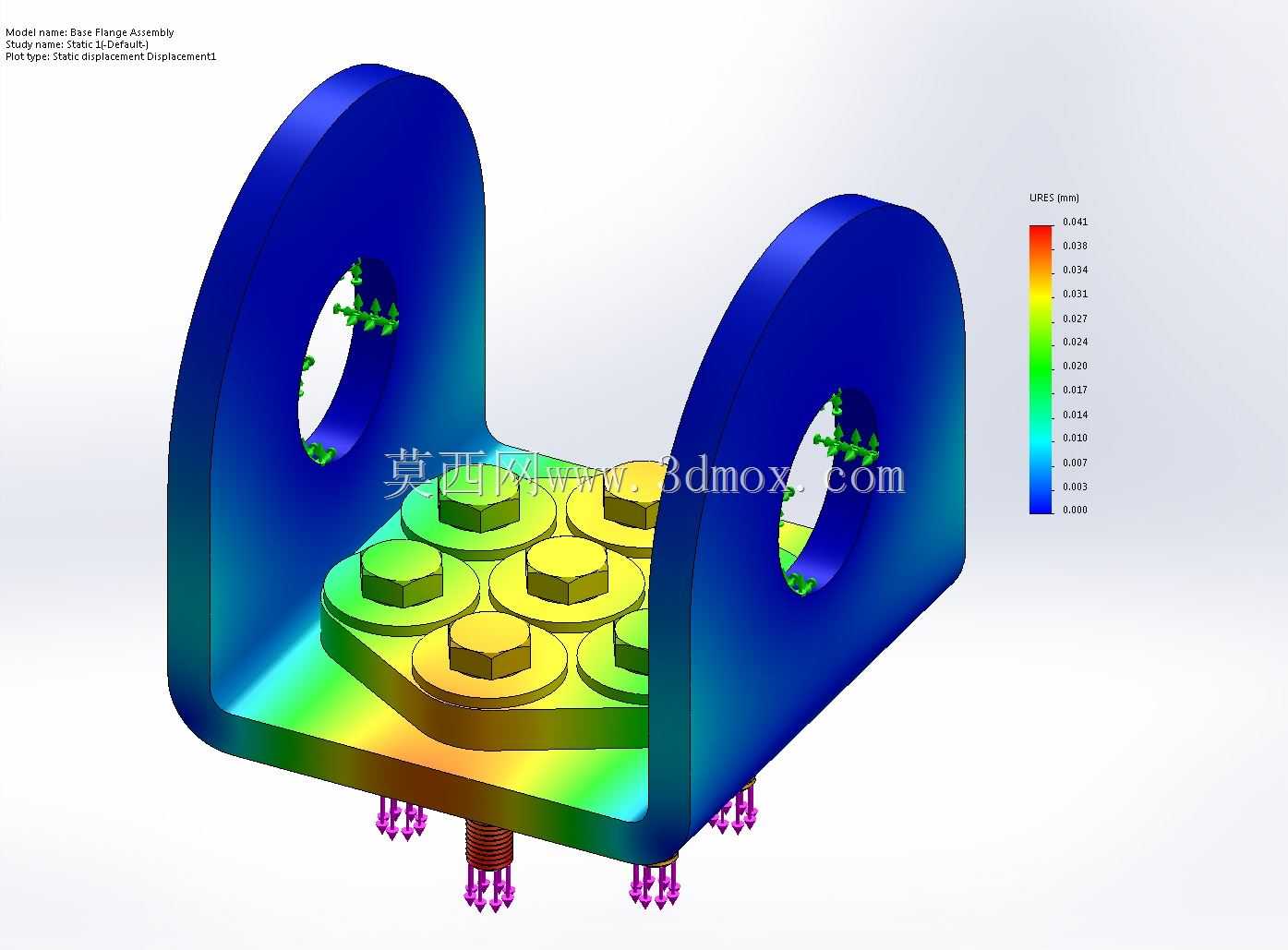

该类带应力分配结构的底座法兰，主要应用于大吨位液压作业场景的载荷承接环节，常见于废金属回收处理线的液压夹取设备、重型工装夹具的基座连接部位，核心作用是在大载荷工况下分散集中应力，避免连接部位因局部应力超出材料屈服极限出现塑性变形甚至断裂失效。从结构设计逻辑来看，两侧对称设置的带孔立板为核心受力承载面，立板上的通孔用于铰接液压执行元件的连接销轴，孔位周边做了圆弧过渡加厚处理，避免销轴传力时在孔边缘形成应力集中切口效应；底部法兰面采用多螺栓组排布设计，六个内六角螺栓沿中心承载区域周向均匀布置，可将上部传来的竖向载荷、铰接部位传来的倾覆力矩均匀传递到下方安装基体，不会出现单螺栓载荷过载的情况。底部中心伸出的定位柱可在安装时快速嵌入基体的定位孔，大幅降低现场安装的对位难度，同时可承担部分横向剪切力，减少螺栓组受剪的载荷占比。整体采用对称式结构布局，立板与底板之间采用大圆角过渡连接，没有尖锐的结构转角，从根源上降低了应力集中系数。材料选用常用的结构钢材质，在常规5000Kg级额定承载工况下，最大应力值远低于材料的许用应力阈值，整体变形量控制在微米级，完全满足重载作业的刚度与强度要求。安装边界方面，法兰面的螺栓孔间距、立板销轴孔的中心高都匹配标准液压元件的安装尺寸，不需要额外做转接加工即可直接适配同吨位级的液压油缸、铰接臂部件，可直接替换原有同规格无应力分配结构的底座法兰，提升整套夹取机构的承载安全系数。在废金属处理的液压夹具应用中，该底座法兰安装在夹具臂与执行油缸的连接位置，可承受夹取废钢料时的频繁冲击载荷，应力分配结构可将油缸传递的集中推力分散到整个法兰面，避免长期冲击载荷下连接部位出现疲劳裂纹，延长整套夹具的维护周期。
