高精度工业级游标卡尺结构设计

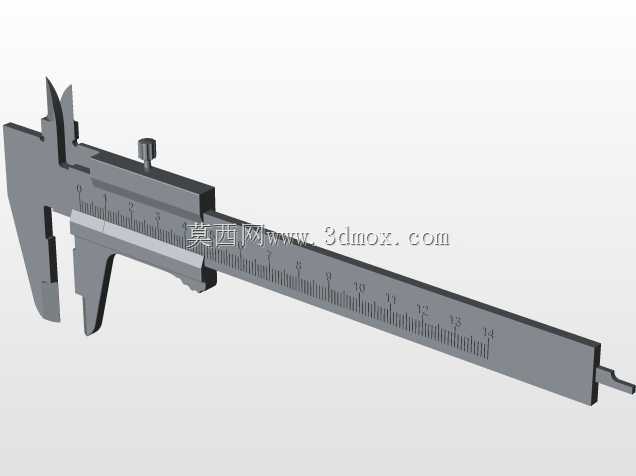

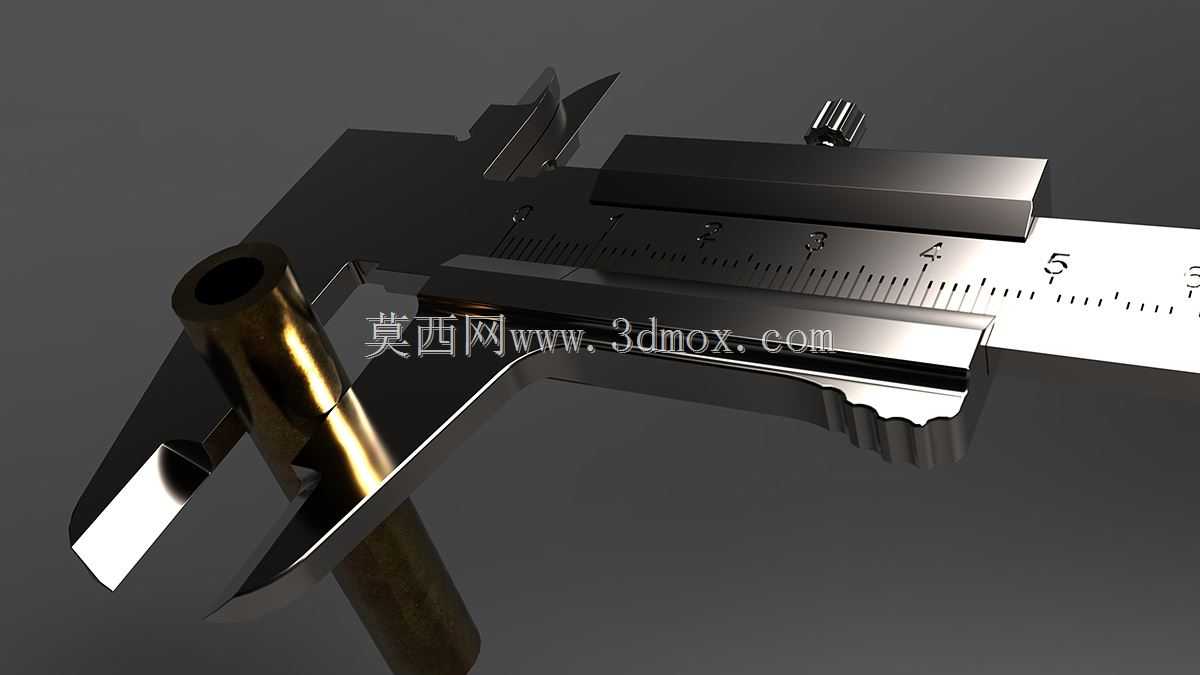

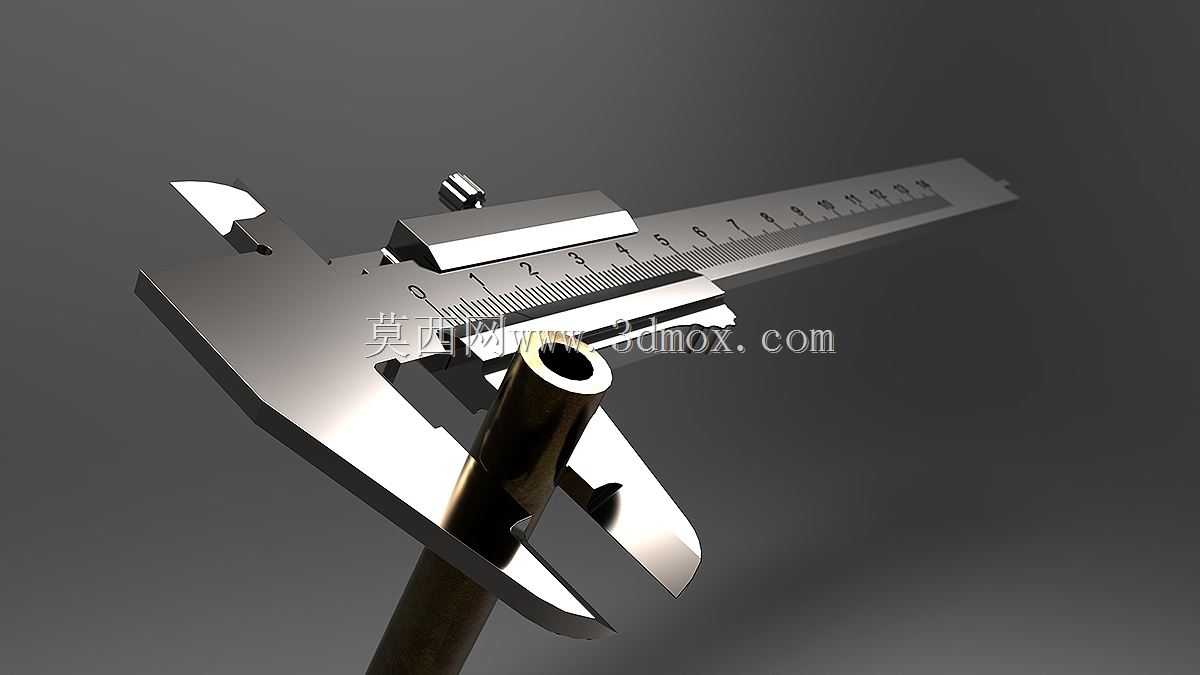

游标卡尺作为机械加工、质检环节最常用的接触式测量器具，其结构设计的合理性直接决定一线测量作业的效率与精度表现。这款卡尺的建模过程完全贴合实际量产产品的结构逻辑，主尺尺身采用平直度公差严格控制的长条形结构，尺身刻度面做了哑光耐磨处理的结构预留，避免车间强光下读数反光的问题，主尺尾端的深度测量杆与尺身一体成型，可直接完成盲孔深度、台阶高度的测量作业，无需额外更换测头。尺框部分与主尺的配合间隙做了精准的结构约束，滑动过程无卡滞、无旷量，上方的紧固螺钉可在测量完成后快速锁死尺框位置，方便操作人员将卡尺从被测工件上取下后再读数，避免移动过程中尺框移位造成的数值偏差。上下两组量爪做了差异化的功能区分，上方内测量爪可完成孔径、槽宽的内尺寸测量，爪尖做了小圆弧过渡处理，可伸入窄槽内部完成测量，不会因棱边干涉造成测量值偏小；下方外测量爪用于外径、长度等外尺寸测量，测量面做了平面度的结构校验，保证两爪贴合时无透光缝隙，从结构根源上消除零位误差。从实际应用场景来看，这款卡尺可覆盖机加工车间工序间抽检、五金零件入厂检验、工装夹具调机测量、学生金工实习实操等多场景使用需求，其测量范围覆盖常规机械加工的绝大多数尺寸区间，量爪开合行程可满足常见轴类、套类、板类零件的测量需求，尺身整体长度控制合理，既不会因尺身过长造成携带不便，也不会因量程不足无法完成大尺寸零件的测量。建模过程中对各滑动配合面的间隙做了符合实际装配要求的预留，还原了真实产品中游标刻度片与尺身刻度的对齐逻辑，紧固螺钉的螺纹配合、深度杆的伸缩路径都完全参照实物的运动关系搭建，可直接用于量具结构教学、测量作业演示、虚拟装配实训等场景，也可作为机械设计人员了解接触式量具结构原理的参考模型，帮助设计人员在零件公差标注时更合理地选择测量方式，避免因测量器具选型不当造成的加工误判。
